IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

145

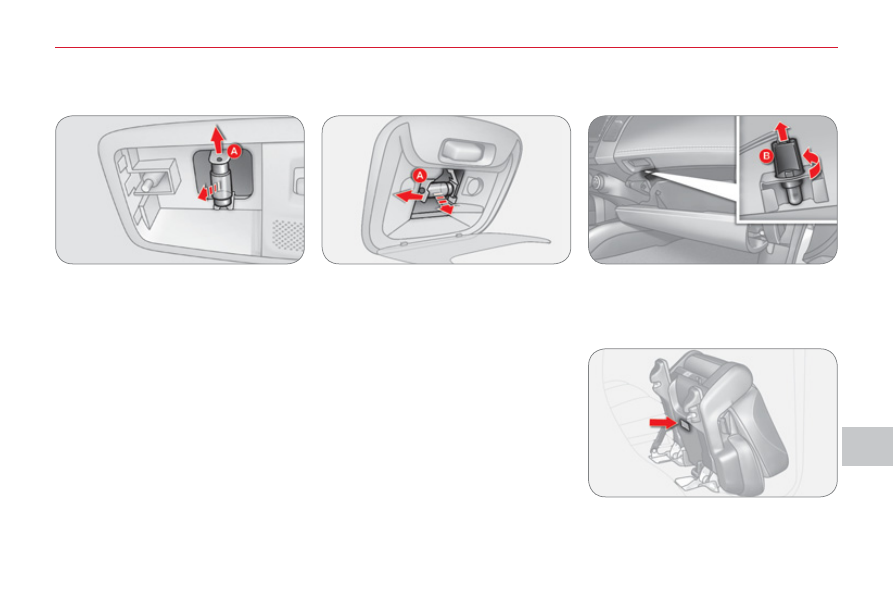

 ОСВЕЩЕНИЕ САЛОНА

  Передний и задний плафоны

   )   Подденьте отверткой и снимите рассеиватель плафона.
  )   Выньте лампу, нажав для этого на язычок  A .
 Чтобы установить рассеиватель на место, совместите его фиксаторы с отверстиями.

Лампа перчаточного ящика

   )   Поверните  держатель  лампы   B   против

часовой стрелки и выньте его.

  )   Выньте лампу.

  Дверные плафоны

   )   Подденьте отверткой и снимите рассеи-

ватель плафона.

  )   Выньте лампу.

IX

!

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

146

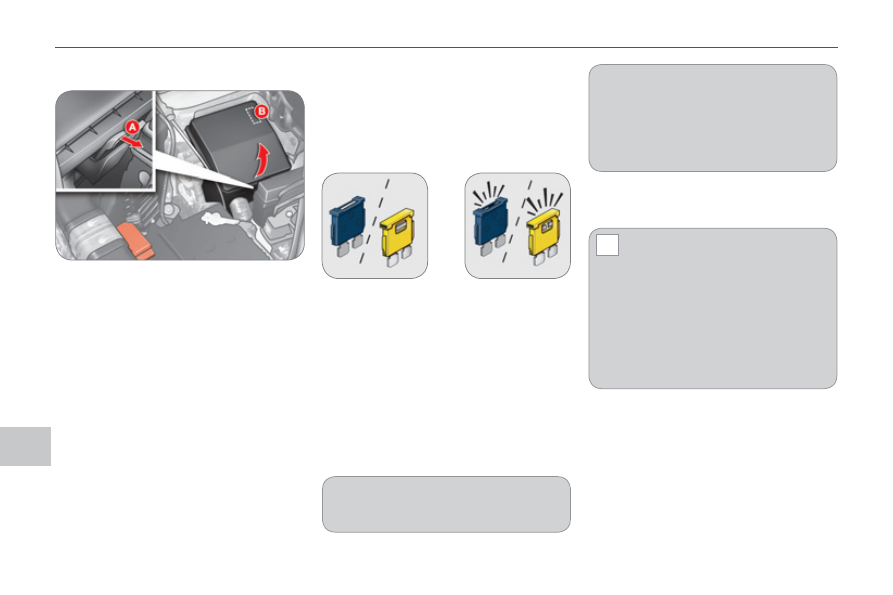

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ

  Замена предохранителя

 Перед  заменой  предохранителя  необходимо

выяснить и устранить причину неисправности.
   )   Сгоревший предохранитель определяет-

ся по состоянию его плавкого элемента.

  Доступ к инструментам

 Пинцет  для  извлечения  предохранителей

находится в моторном отсеке на блоке пре-

дохранителей.
 Для доступа к нему:
   )   Откройте капот (см. гл. "Открывающиеся

элементы"),

  )   Нажмите на крючок  A  и откройте замок,
  )   Снимите и уберите крышку,
  )   Достаньте пинцет  B .

 Исправный

 Сгоревший

   )   Для  извлечения  предохранителя  пользуй-

тесь предусмотренным для этого пинцетом.

  )   Вышедший  из  строя  предохранитель

следует  заменять  предохранителем  та-

кого же номинала.

  )   Сверьте  соответствие  параметров,  ука-

занных  на  блоке  предохранителей  с

теми,  что  указаны  на  самом  предохра-

нителе и в приведенной ниже таблице.

 Запасные  предохранители  находятся  на

крышке блока предохранителей, располо-

женного в моторном отсеке.

 Система  электрооборудования  Вашего  автомобиля

рассчитана на работу как со стандартным электрообо-

рудованием, так и с дополнительными устройствами.
 Прежде  чем  устанавливать  на  автомобиль  дополни-

тельные электроприборы или электронные устройства

проконсультируйтесь  со  специалистами  сервисной

сети CITROËN или специализированного техцентра.

 Компания "Автомобили CITROËN не не-

сет  ответственности  за  неисправности

Вашего автомобиля, вызванные установ-

кой  дополнительного  электрооборудования,

не  изготовленного  или  не  рекомендованного

компанией  "Автомобили CITROEN, либо  ус-

тановленного с нарушением ее инструкций. В

особенности  это  относится  к  электрооборудо-

ванию, потребляющему ток более 10 мА.

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

147

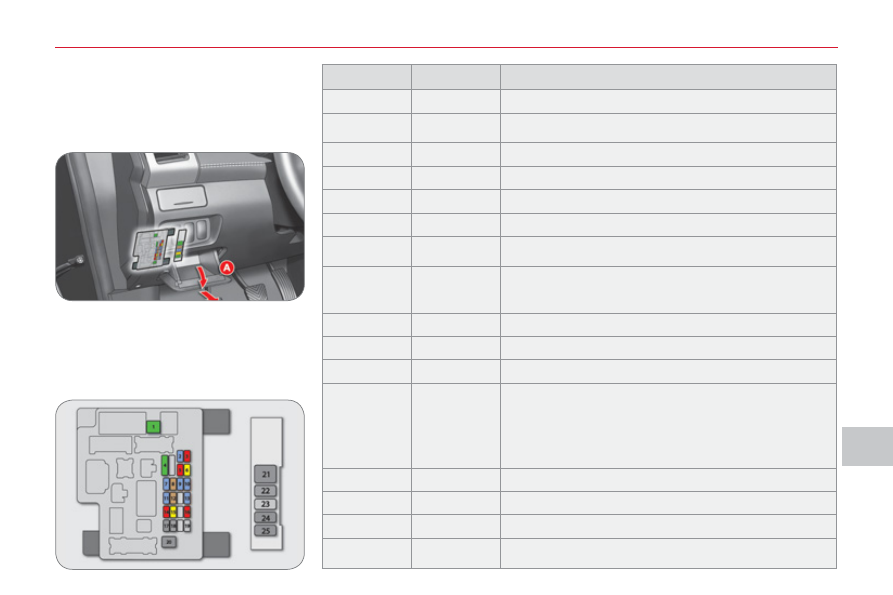

  Блок электрических предохранителей

в приборной панели

 Блоки  предохранителей  расположены  под

панелью  приборов  за  вещевым  ящиком  с

левой стороны.

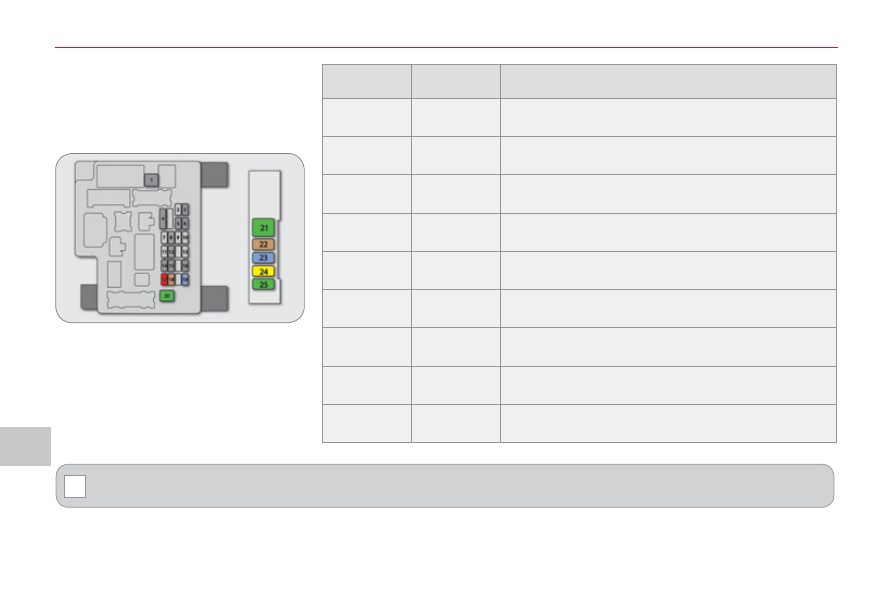

  Доступ к предохранителям
   )   Откройте крышку  A ,
  )   Потяните ее к себе, чтобы снять,
  )   Замените предохранитель (см. соответс-

твующий раздел).

   Предохранитель

№

   Номинальный

ток

   Защищаемая цепь

   1  *

   30 A

 Система отопления.

   2

   15 A

 Фонари стоп-сигнала, третий фонарь стоп-сигнала,

интеллектуальный коммутационный блок.

   3

   10 A

 Задние противотуманные фонари.

   4

   30 A

 Очиститель и омыватель ветрового стекла.

   5

   10 A

 Диагностический разъем.

   6

   20 A

 Центральный замок, наружные зеркала.

   7

   15 A

 Автомагнитола, телематика, многофункциональный

дисплей, беспроводная гарнитура.

   8

   7,5 A

 Ключ-пульт, ЭБУ кондиционера воздуха, панель

приборов, блок контрольных ламп, подрулевые

переключатели.

   9

   15 A

 Многофункциональный дисплей, панель приборов.

   10

   15 A

 Интеллектуальный коммутационный блок

   11

   15 A

 Очиститель заднего стекла.

   12

   7,5 A

 Панель приборов, ЭБУ системы полного привода,

панель управления кондиционером воздуха, ЭБУ

ABS, многофункциональный дисплей, автоматический

корректор фар, ЭБУ подушек безопасности, датчик угла

поворота рулевого колеса, потолочный люк, обогрев

заднего стекла, ключ-пульт.

   13

   -

 Не используется.

   14

   10 A

 Замок зажигания.

   15

   20 A

 Потолочный люк.

   16

   10 A

 Наружные зеркала, автомагнитола, телематика.

IX

!

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

148

  Доступ к предохранителям
   )   Откройте крышку  A ,
  )   Потяните ее на себя и извлеките,
  )   Замените предохранитель (см. соответс-

твующий раздел).

 *  Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудова-

ния. Все работы с ними должны производиться в сервисной сети CITROËN или в специализированном техцентре.

   Предохранитель

№

   Номинальный ток

   Защищаемая цепь

   17

   10 A

 ЭБУ системы полного привода.

   18

   7,5 A

 Фонари заднего хода, ЭБУ парктроника, видеокамера

заднего обзора, ЭБУ подушек безопасности.

   19

   15 A

 Розетка для дополнительных электроприборов.

   20*

   30 A

 Панель управления электрическими стеклоподъемниками.

   21*

   30 A

 Обогрев заднего стекла.

   22

   7,5 A

 Обогрев наружных зеркал.

   23

   -

 Не используется.

   24

   25 A

 Привод сиденья водителя, плафоны порогов, цепь меха-

низма снятия блокировки с заднего дивана.

   25

   30 A

 Обогрев сидений.
