Citroen C-Crosser (2012 год). Руководство - часть 35

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

141

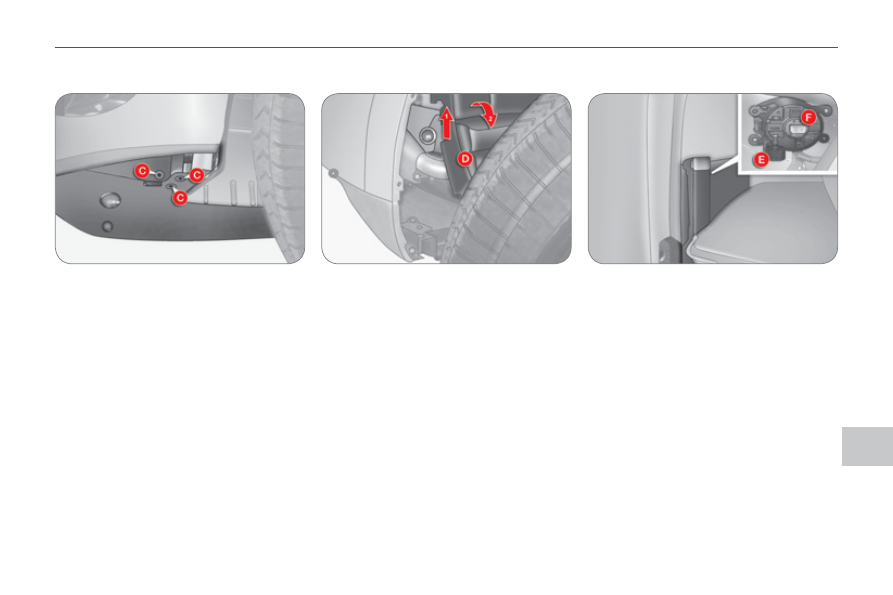

  )   Выньте при помощи отвертки три фикса-

тора  C , которые расположены под бам-

пером.

  )   Приподнимите крышку люка  D , располо-

женную на колесной арке и протолкните

ее книзу.

  )   Отсоедините разъем  E .
  )   Поверните лампу  F  влево и извлеките ее.
 Установку на место производите в обратном

порядке.

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

142

Задние световые приборы

   1.    Третий  фонарь  стоп-сигнала  (на  све-

тодиодах).

  2.    Фонари

стоп-сигнала/Стояночные

фонари (21/5 - W21W - 5W).

  3.    Указатели поворотов (WY21W - 21 W).
  4.    Фонари заднего хода (W21W - 21 W).
  5.    Фонарь  освещения  номерного  знака

(W5W - 5W).

  6.    Противотуманные фонари (W21W - 21 W).

  Замена ламп стоп-сигналов, стояночных

фонарей и указателей поворотов
 Доступ к обеим лампам открывается снару-

жи при открытой дверце задка:
   )   Откройте  дверцу  задка  (см.  гл. "Откры-

вающиеся элементы").

  )   Отверните оба винта крепления  A  фонаря.
  )   Извлеките фонарь наружу.

  )   Поверните держатель  C  влево и выньте его.
  )   Извлеките лампу  D  и замените ее.
 Установку  фонаря  на  место  осуществляйте

в обратном порядке.

  )   Поверните держатель  B  влево и выньте его.
  )   Замените лампу.

 При установке фонаря необходимо совмес-

тить его направляющие выступы  E  с углуб-

лениями на кузове.

 Лампы с колбами желтого цвета (исполь-

зуются в фонарях указателей поворотов)

следует заменять лампами с аналогичны-

ми техническими параметрами и колбами

того же цвета.

  Третий стоп-сигнал (на светодиодах)
 Все работы на светодиодных фонарях следу-

ет осуществлять в сервисной сети CITROËN

или в специализированном техцентре.

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

143

  Замена лампы в фонаре заднего хода

   )   Откройте  дверцу  задка  (см.  гл. "Откры-

вающиеся элементы").

  )   Действуя  со  стороны  багажного  отсека,

подденьте крышку  A  отверткой и открой-

те ее.

  Замена лампы в фонаре подсветки

номерного знака

   )   Откройте дверцу задка (см. гл. "Открываю-

щиеся элементы") чтобы получить доступ к

лампам фонаря номерного знака  D .

  )   Снимите  весь  блок   D ,  нажав  на  него

справа налево.

  )   Поверните держатель  B  влево и выньте его.

  )   Извлеките лампу  C  и замените ее.
 Установку на место осуществляйте в обрат-

ном порядке.

  )   Вставьте  тонкую  отвертку  в  отверстие

рассеивателя и нажмите на язычок  E .

  )   Снимите рассеиватель.
  )   Замените лампу.
 Установку на место осуществляйте в обрат-

ном порядке.

   )   При установке блока подсветки на место

сначала  вставьте  конец  язычка   F ,  а  за-

тем установите вровень язычок  G .

IX

П Р А К Т И Ч Е С К А Я   И Н Ф О Р М А Ц И Я

144

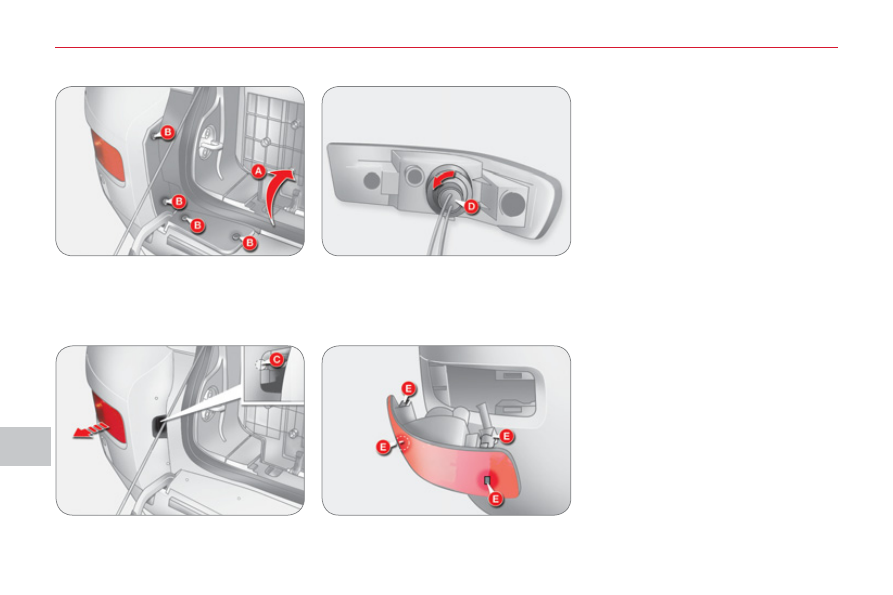

  Замена лампы в противотуманном фонаре

   )   Откройте  дверцу  задка  и  нижний  борт

(см.  гл. "Открывающиеся  элементы")  и

опустите заглушку  A .

  )   Выньте  отверткой  все 4 фиксатора   B ,

чтобы снять кожух фонаря.

  )   Отверните винты  C  и выньте фонарный

блок.

  )   Поверните влево держатель с лампой  D .
  )   Выньте лампу.
 Установку на место осуществляйте в обрат-

ном порядке.

   )   При установке фонаря необходимо сов-

местить его направляющие выступы  E  с

углублениями на кузове.
