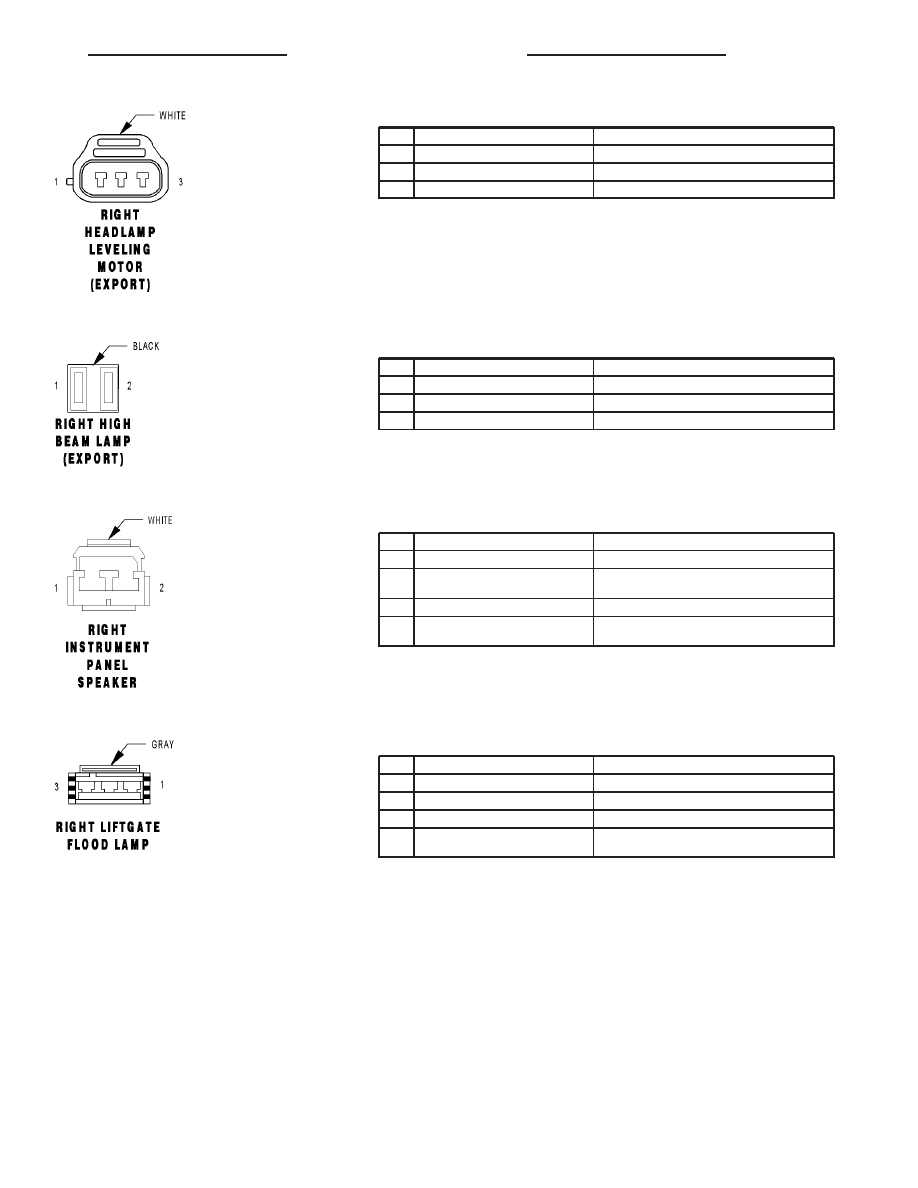

RIGHT HEADLAMP LEVELING MOTOR (EXPORT) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z203 16BR

GROUND

2

L78 16BK

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

L13 16RD

HEADLAMP ADJUST SIGNAL

RIGHT HIGH BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

1

Z344 16BR

GROUND

2

L34 16GY

RIGHT HIGH BEAM DRIVER

RIGHT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X154 20GY/YL (EXPORT/LOWLINE)

RIGHT INSTRUMENT PANEL SPEAKER (+)

1

X154 18GY/YL (HIGHLINE EXCEPT
EXPORT)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X156 20GY/LB (EXPORT/LOWLINE)

RIGHT INSTRUMENT PANEL SPEAKER (-)

2

X156 18GY/LB (HIGHLINE EXCEPT
EXPORT)

RIGHT INSTRUMENT PANEL SPEAKER (-)

RIGHT LIFTGATE FLOOD LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z312 20BK/YL

GROUND

2

-

-

3

M11 20YL/VT

COURTESY LAMPS DRIVER

3

M11 20YL/VT (EXPORT POWER LIFT-
GATE)

COURTESY LAMPS DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 141

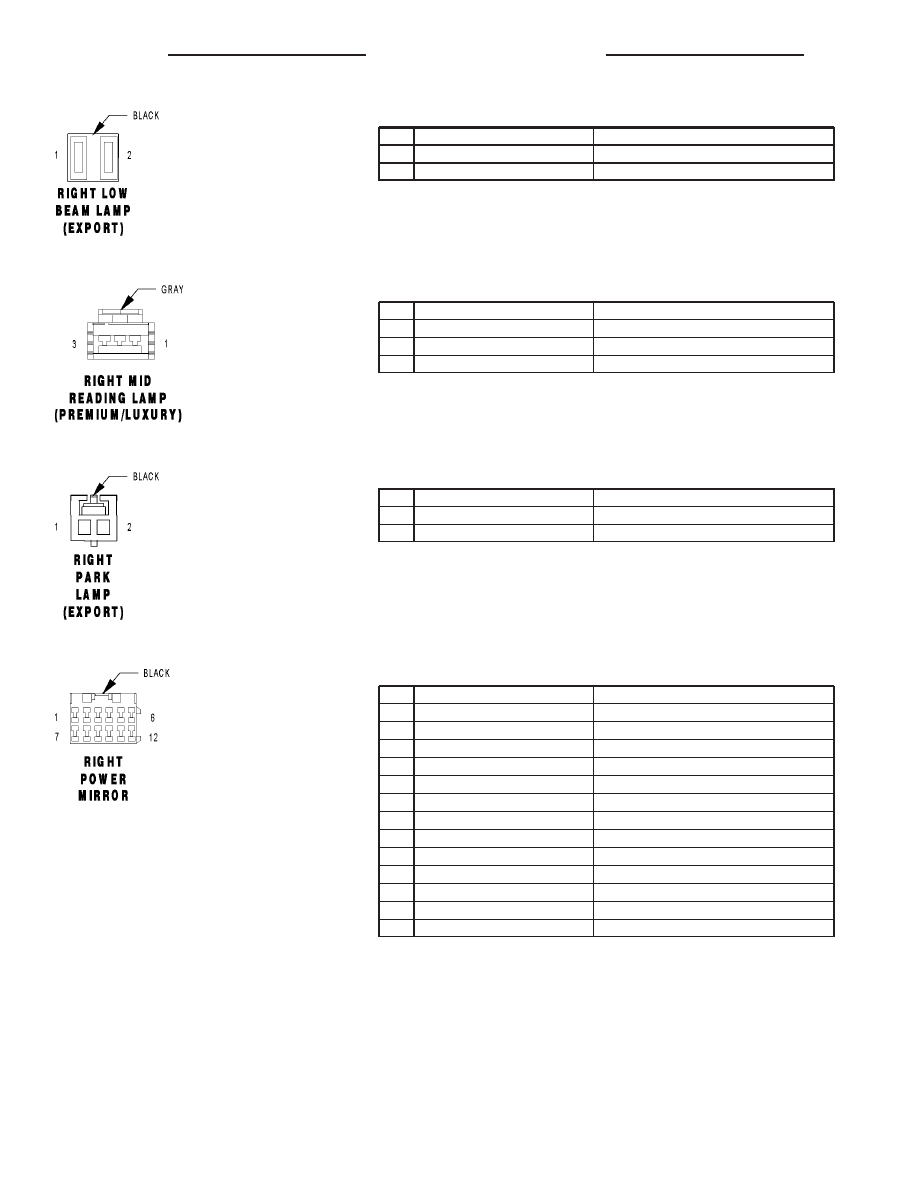

RIGHT LOW BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

2

L44 16WT

RIGHT LOW BEAM DRIVER

RIGHT MID READING LAMP (PREMIUM/LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RIGHT PARK LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z344 16BR

GROUND

2

L78 16BK

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

RIGHT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

2

-

-

3

-

-

4

P68 20TN/YL (RHD MEMORY)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

5

P66 20TN/LG (RHD MEMORY)

RIGHT MIRROR SENSOR GROUND

6

P67 20TN/OR (RHD MEMORY)

RIGHT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (LHD EXPORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (RHD)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z216 20BK/DB

GROUND

9

C16 20DB/GY (HEATED MIRRORS)

FUSED DEFOGGER RELAY OUTPUT

10

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P72 20TN/GY

RIGHT MIRROR UP DRIVER

12

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

8W - 80 - 142

8W-80 CONNECTOR PIN-OUTS

RS

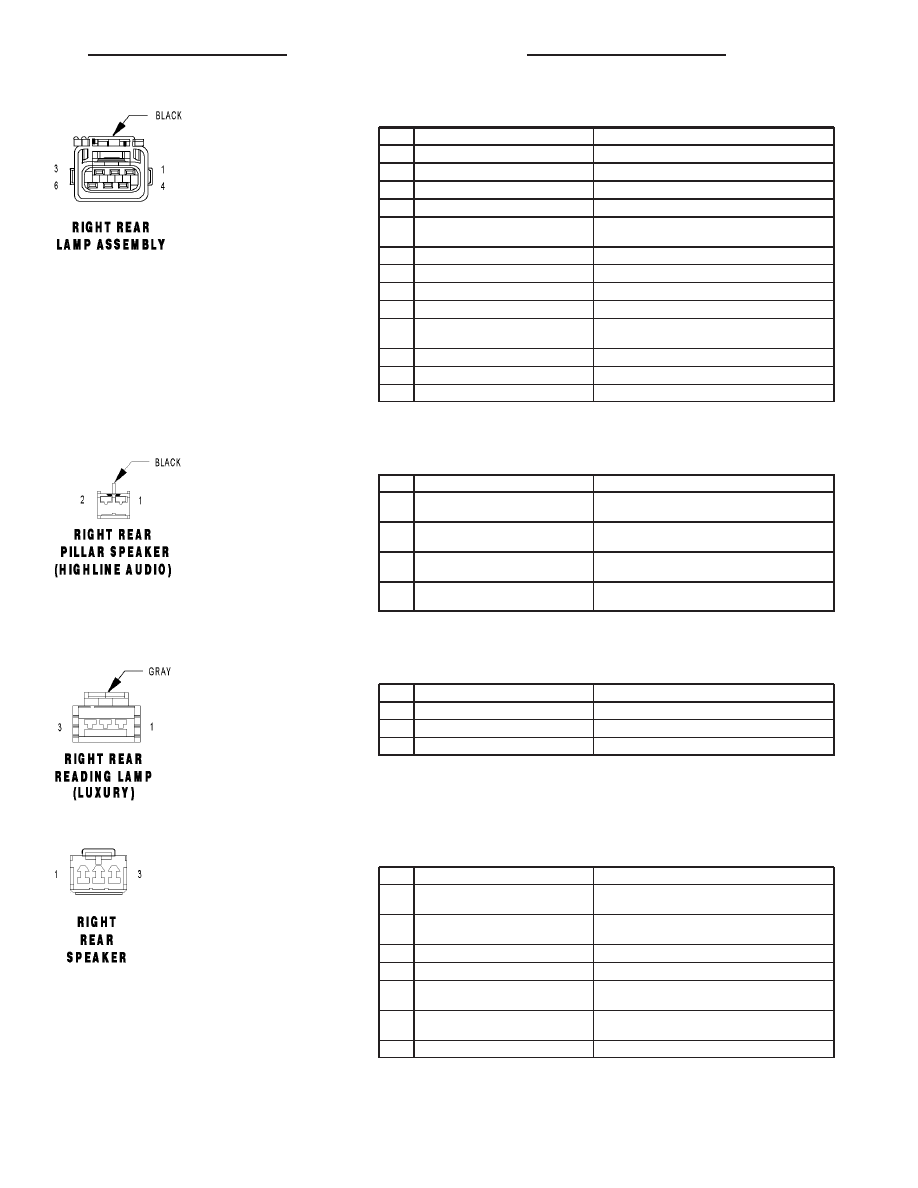

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18WT/BR (EXCEPT EXPORT)

RIGHT REAR TURN SIGNAL DRIVER

1

Z362 18BK/BR (EXPORT)

GROUND

2

L62 18WT/BR (EXPORT)

RIGHT REAR TURN SIGNAL DRIVER

3

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

L78 18WT/OR (EXCEPT EXPORT/EX-
CEPT TRAILER TOW)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

L50 18WT/TN (GAS EXPORT)

BRAKE LAMP SWITCH OUTPUT

3

L78 18WT/TN (TRAILER TOW)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

4

L1 18WT/LG (EXCEPT TRAILER TOW)

BACK-UP LAMP FEED

4

L1 18 WT/PK (TRAILER TOW)

BACK-UP LAMP FEED

5

Z362 18BK/BR (EXCEPT EXPORT/EX-
CEPT TRAILER TOW)

GROUND

5

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

5

Z362 18BR/OR (TRAILER TOW)

GROUND

6

L78 18WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

RIGHT REAR PILLAR SPEAKER (HIGHLINE AUDIO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X212 18GY/DB (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

1

X212 20GY/DB (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

2

X282 18GY/TN (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

2

X282 20GY/TN (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

RIGHT REAR READING LAMP (LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X296 18DG/GY (HIGHLINE EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

1

X296 20DG/GY (HIGHLINE EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

1

X58 20GY/OR (LOWLINE)

RIGHT REAR SPEAKER (-)

2

-

-

3

X206 18GY/DB (HIGHLINE EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

3

X206 20GY/DB (HIGHLINE EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

3

X52 20GY/DB (LOWLINE)

RIGHT REAR SPEAKER (+)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 143

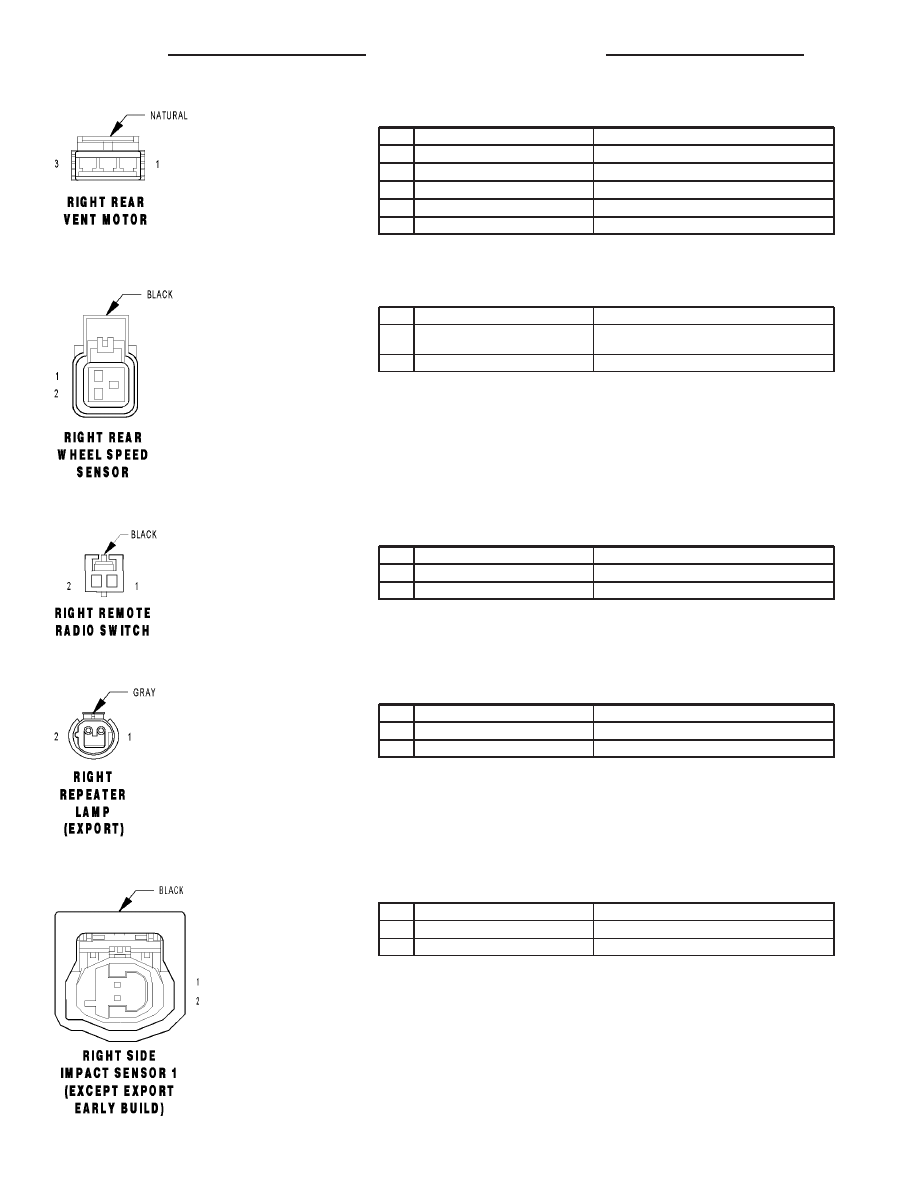

RIGHT REAR VENT MOTOR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q14 16OR/BR (LHD)

PASSENGER SIDE REAR WINDOW CLOSE

2

Q13 16OR/DB (RHD)

DRIVER SIDE REAR WINDOW CLOSE

3

Q24 16OR/DG (LHD)

PASSENGER SIDE REAR WINDOW OPEN

3

Q23 16OR/LB (RHD)

DRIVER SIDE REAR WINDOW OPEN

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 22RD/DB

RADIO CONTROL MUX

2

X20 22RD/BK

RADIO CONTROL MUX RETURN

RIGHT REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+) (HAZARD)

2

L162 20WT/VT

RIGHT SIDE REPEATER LAMP FEED

RIGHT SIDE IMPACT SENSOR 1 (EXCEPT EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

8W - 80 - 144

8W-80 CONNECTOR PIN-OUTS

RS
