Chrysler RG Voyager. Manual - part 902

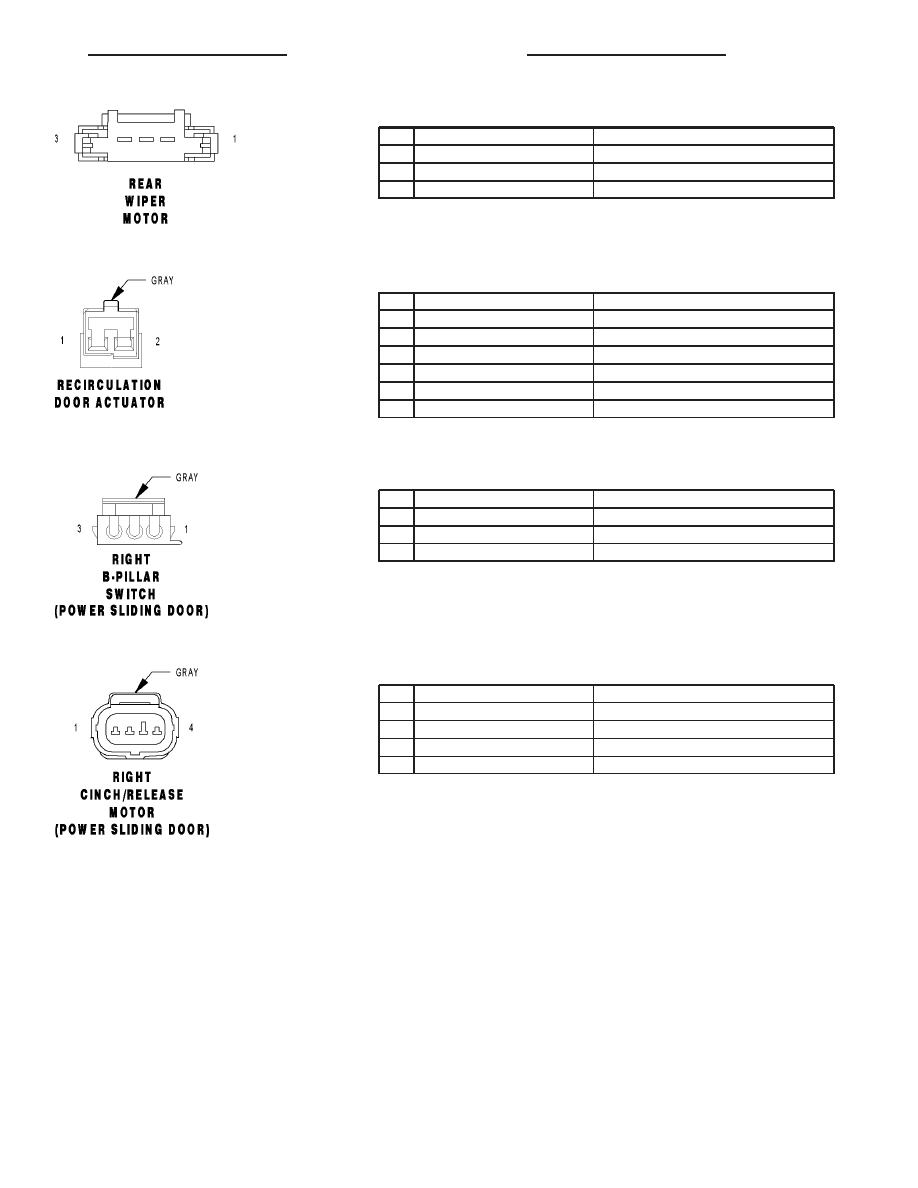

REAR WIPER MOTOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

W13 18BR/LG

REAR WIPER MOTOR CONTROL

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

Z213 18BK/LG

GROUND

RECIRCULATION DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C132 20DB/YL (ATC)

RECIRCULATION DOOR DRIVER (B)

1

C34 20DB/LB (MTC LHD)

COMMON DOOR DRIVER (B)

1

C32 20DB/TN (MTC RHD)

RECIRCULATION DOOR DRIVER (A)

2

C32 20DB/TN (ATC)

RECIRCULATION DOOR DRIVER (A)

2

C32 20DB/TN (MTC LHD)

RECIRCULATION DOOR DRIVER (A)

2

C34 20DB/LB (MTC RHD)

COMMON DOOR DRIVER (B)

RIGHT B-PILLAR SWITCH (POWER SLIDING DOOR) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z62 22BK/YL

GROUND

2

-

-

3

G42 22VT/YL

RIGHT SLIDING DOOR PILLAR SWITCH MUX

RIGHT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

2

Z248 18BK/WT

GROUND

3

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 137

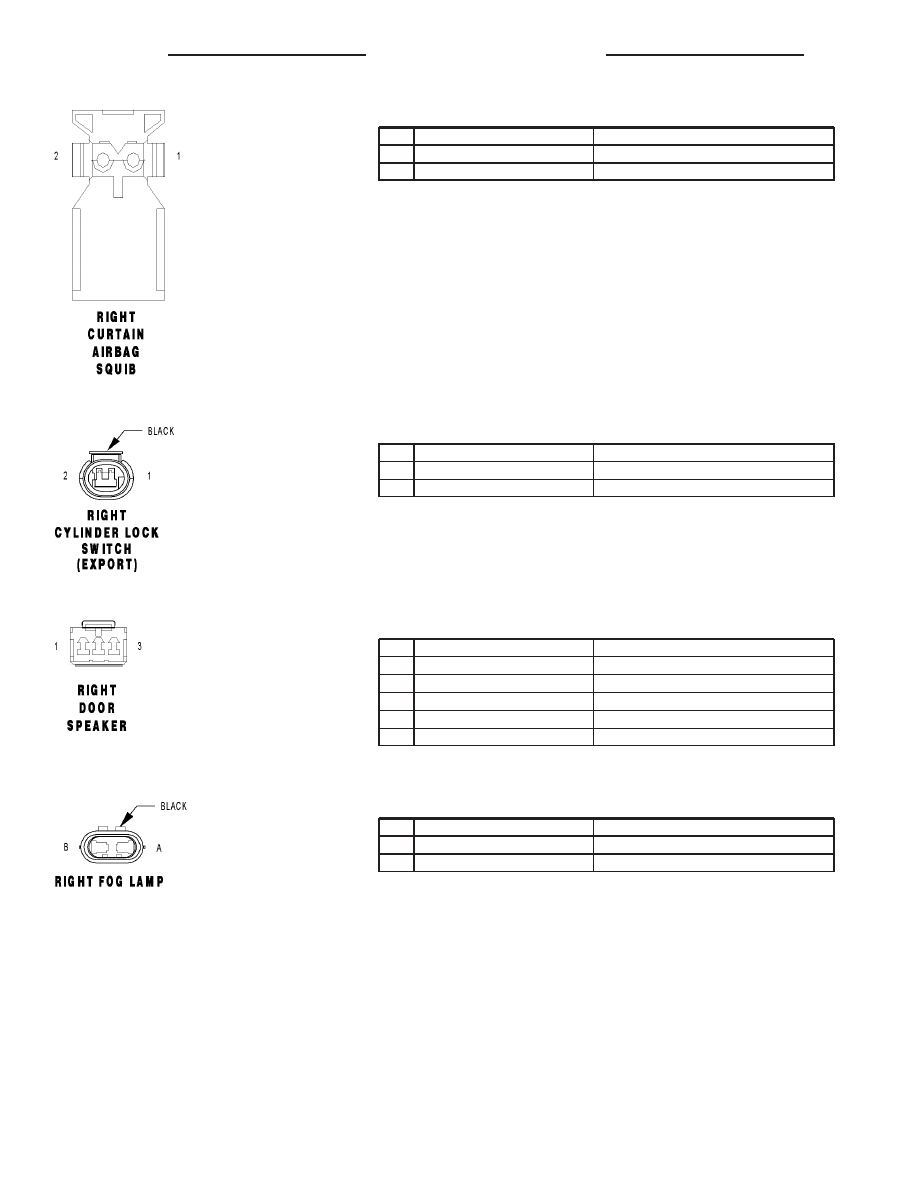

RIGHT CURTAIN AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

2

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z462 20BK/WT

GROUND

2

G162 20VT/WT

RIGHT CYLINDER LOCK SWITCH MUX

RIGHT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X292 18GY/BR (HIGHLINE)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

1

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

2

-

-

3

X202 18GY (HIGHLINE)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

RIGHT FOG LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z348 18BK/OR

GROUND

8W - 80 - 138

8W-80 CONNECTOR PIN-OUTS

RS

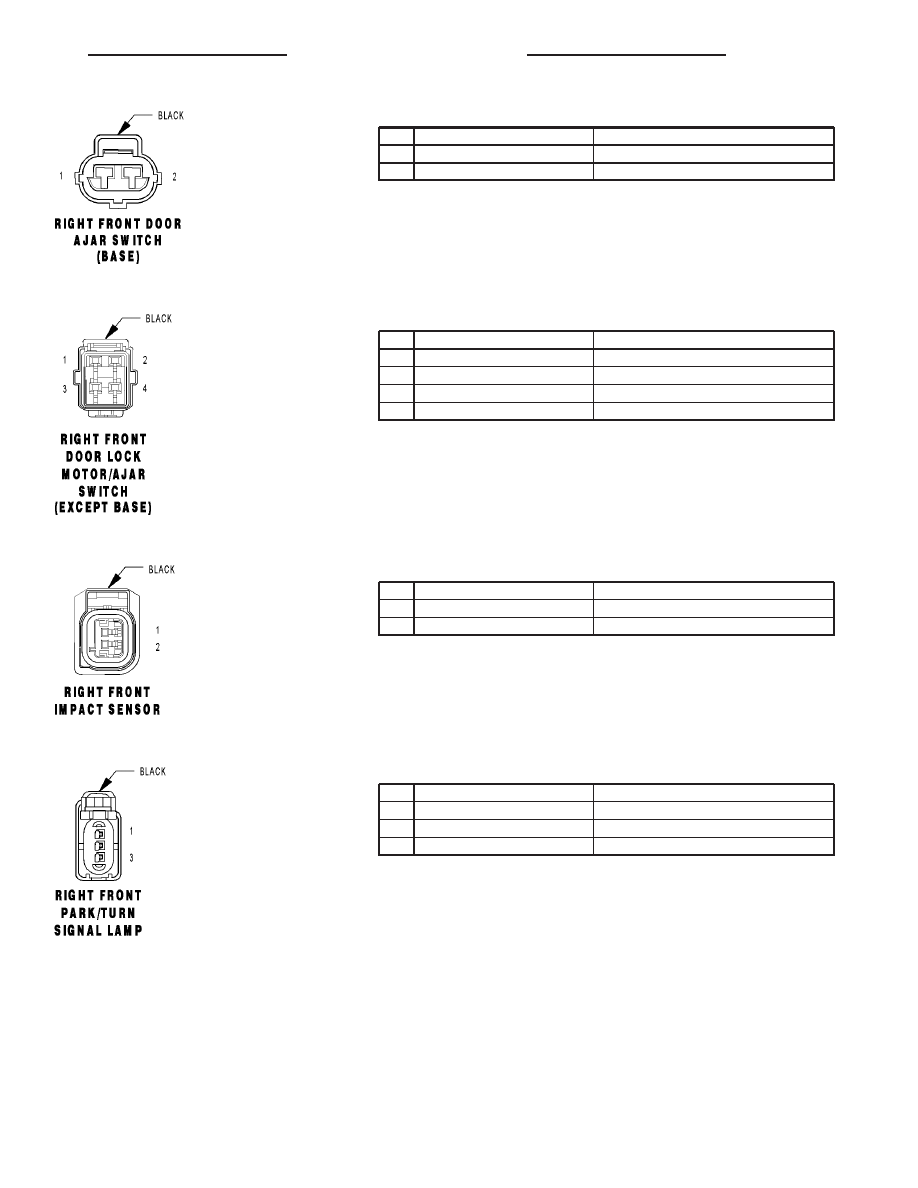

RIGHT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

RIGHT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

4

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

RIGHT FRONT IMPACT SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 18WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 18VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

RIGHT FRONT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

Z378 18BK/TN

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 139

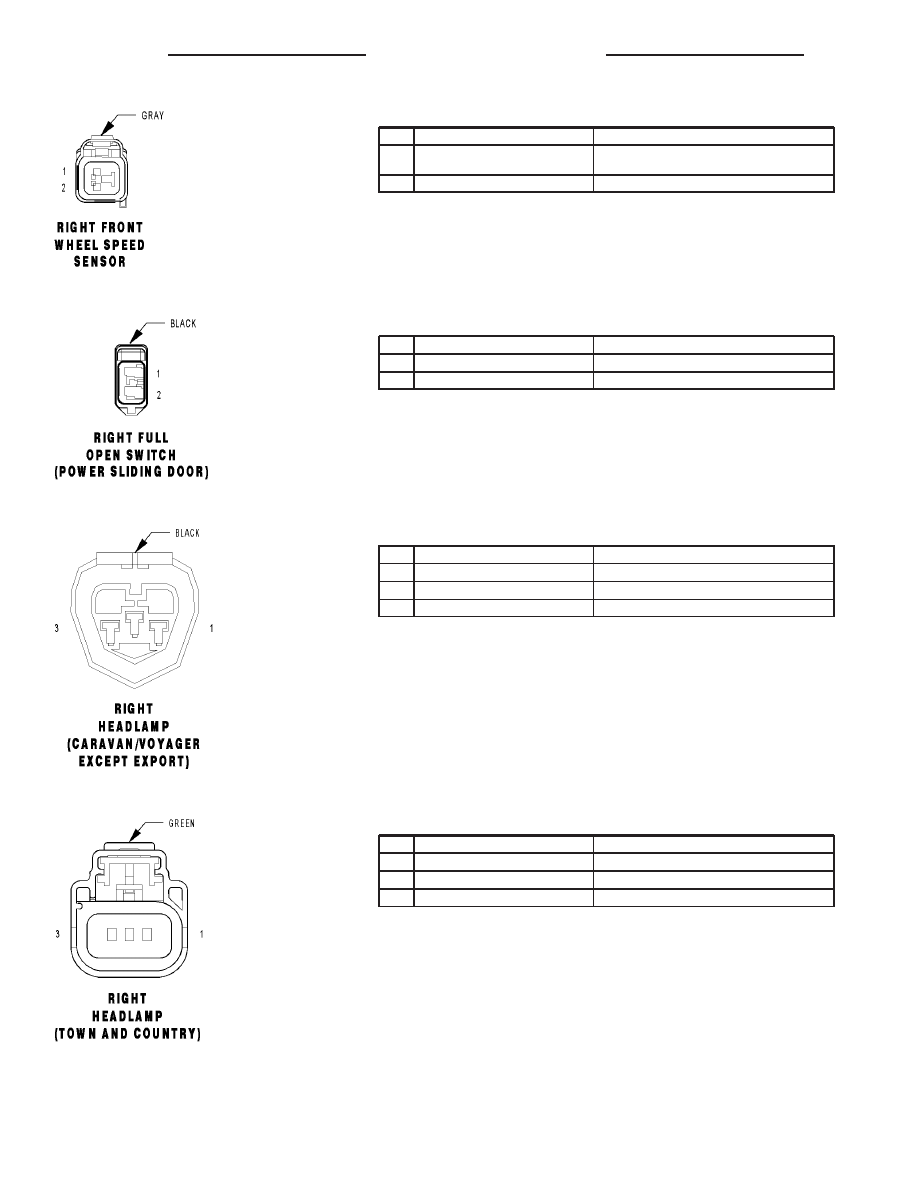

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

2

Z76 20BK/YL

GROUND

RIGHT HEADLAMP (CARAVAN/VOYAGER EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 16WT/TN

RIGHT LOW BEAM DRIVER

2

Z344 16BK/TN

GROUND

3

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

RIGHT HEADLAMP (TOWN AND COUNTRY) - GREEN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 16WT/TN

RIGHT LOW BEAM DRIVER

2

Z344 16BK/TN

GROUND

3

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

8W - 80 - 140

8W-80 CONNECTOR PIN-OUTS

RS
