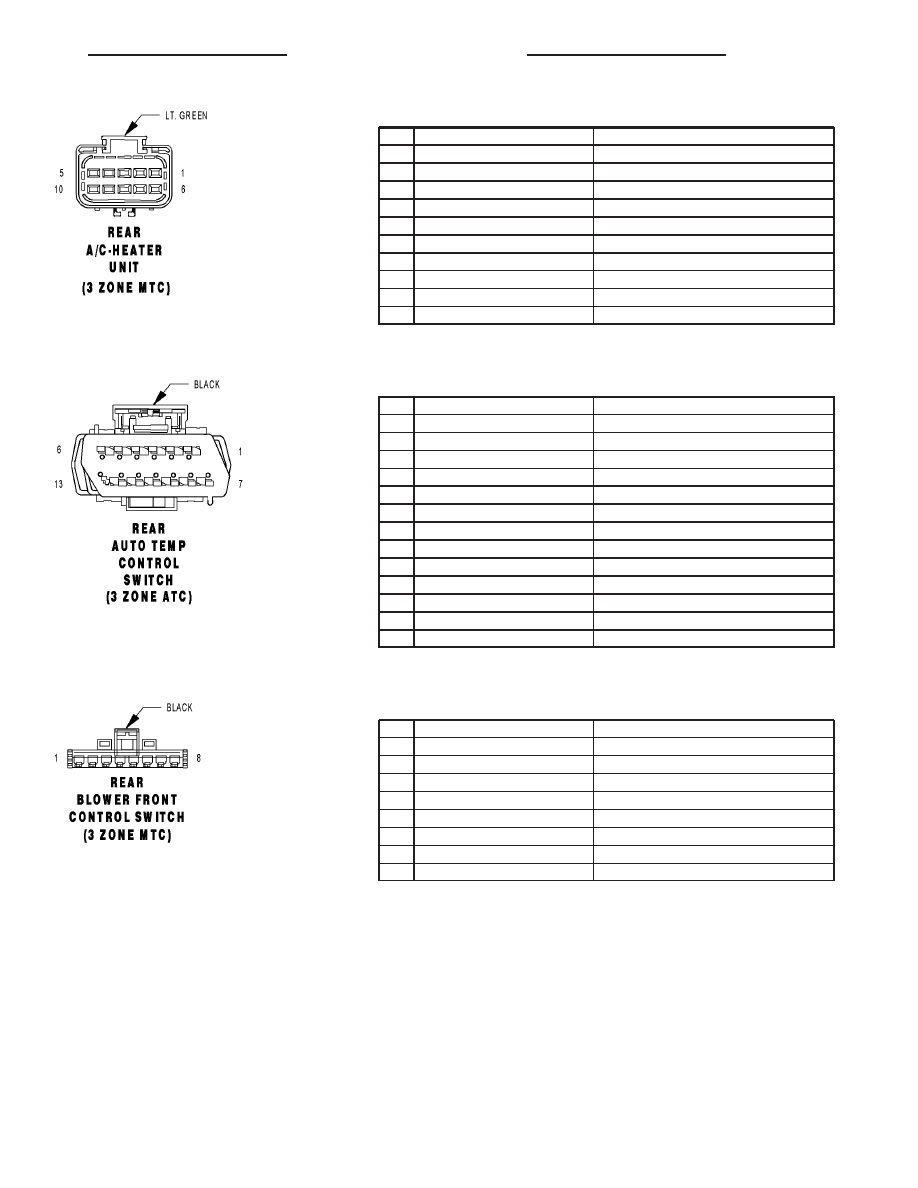

REAR A/C-HEATER UNIT (3 ZONE MTC) - LT. GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

C53 20LB

REAR MODE DOOR DRIVER

2

C154 20LB/OR

REAR COMMON DOOR DRIVER

3

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

4

C152 16LB/LG

REAR BLOWER MOTOR MED

5

C151 18LB/DG

REAR BLOWER MOTOR LOW

6

C153 12DB/BR

REAR BLOWER MOTOR HIGH

7

C54 20LB/YL

REAR BLEND DOOR DRIVER

8

C154 20LB/OR

REAR COMMON DOOR DRIVER

9

-

-

10

-

-

REAR AUTO TEMP CONTROL SWITCH (3 ZONE ATC) - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z27 18BK/DG

GROUND

3

D22 22WT/TN

KDB CLOCK

4

D17 22WT/DG

KDB DATA

5

E10 20OR/DG

PANEL LAMPS DRIVER

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

REAR BLOWER FRONT CONTROL SWITCH (3 ZONE MTC) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z440 12BK/DG

GROUND

3

-

-

4

C153 12DB/BR

REAR BLOWER MOTOR HIGH

5

-

-

6

C152 16LB/LG

REAR BLOWER MOTOR MED

7

C151 18LB/DG

REAR BLOWER MOTOR LOW

8

C50 12DB/OR

REAR BLOWER FRONT CONTROL FEED

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 133

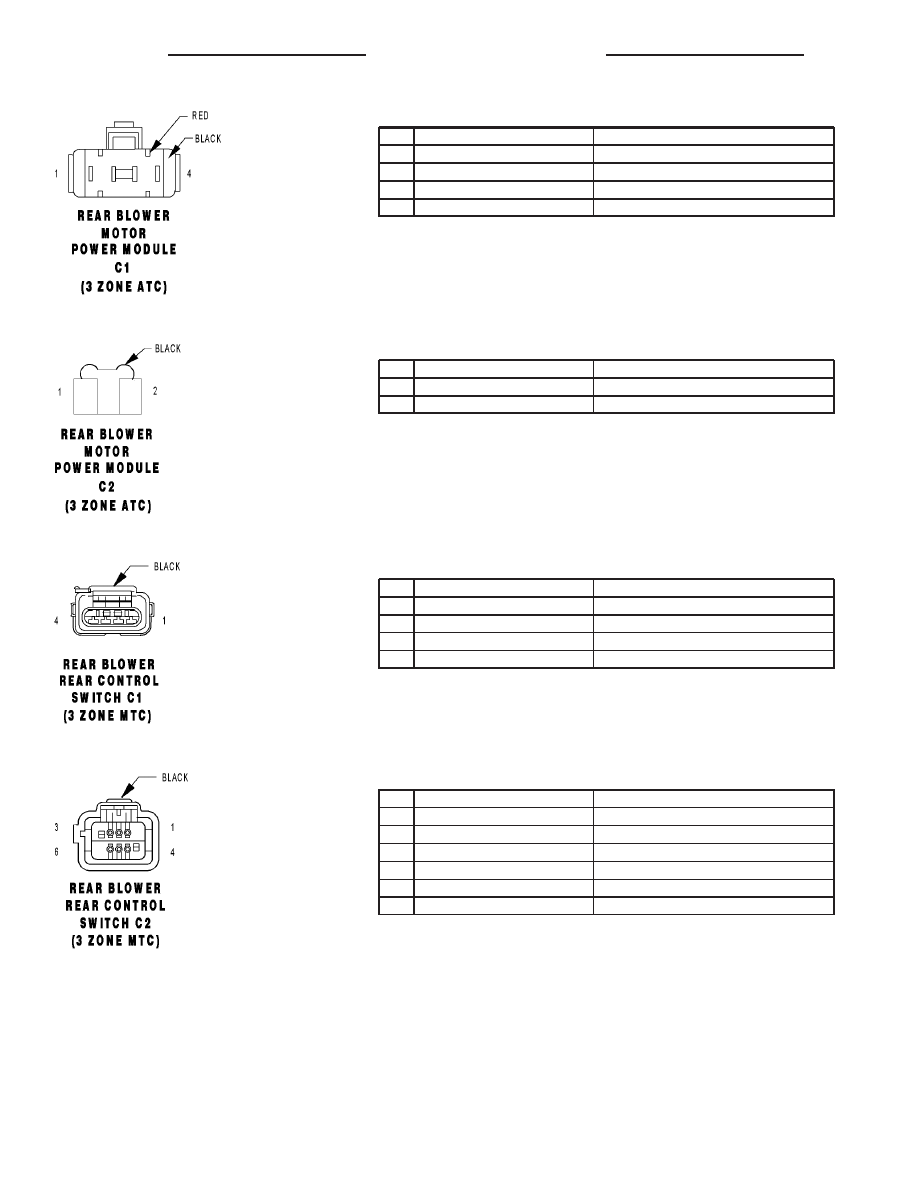

REAR BLOWER MOTOR POWER MODULE C1 (3 ZONE ATC) - RED/BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C51 12DB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

2

C59 18DB/LB

REAR BLOWER MOTOR CONTROL

3

Z135 12BK/LB

GROUND

4

-

-

REAR BLOWER MOTOR POWER MODULE C2 (3 ZONE ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

12BK

GROUND

2

12DG

POWER FEED

REAR BLOWER REAR CONTROL SWITCH C1 (3 ZONE MTC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C153 12DB/BR

REAR BLOWER MOTOR HIGH

2

C152 16LB/LG

REAR BLOWER MOTOR MED

3

C151 18LB/DG

REAR BLOWER MOTOR LOW

4

C50 12DB/OR

REAR BLOWER FRONT CONTROL FEED

REAR BLOWER REAR CONTROL SWITCH C2 (3 ZONE MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C22 20LB/DB

REAR TEMPERATURE FEEDBACK SIGNAL

3

E10 20OR/DG

PANEL LAMPS DRIVER

4

F850 20LB/PK

5 VOLT SUPPLY

5

C121 20DB/DG

REAR TEMPERATURE RETURN

6

Z409 20BK/OR

GROUND

8W - 80 - 134

8W-80 CONNECTOR PIN-OUTS

RS

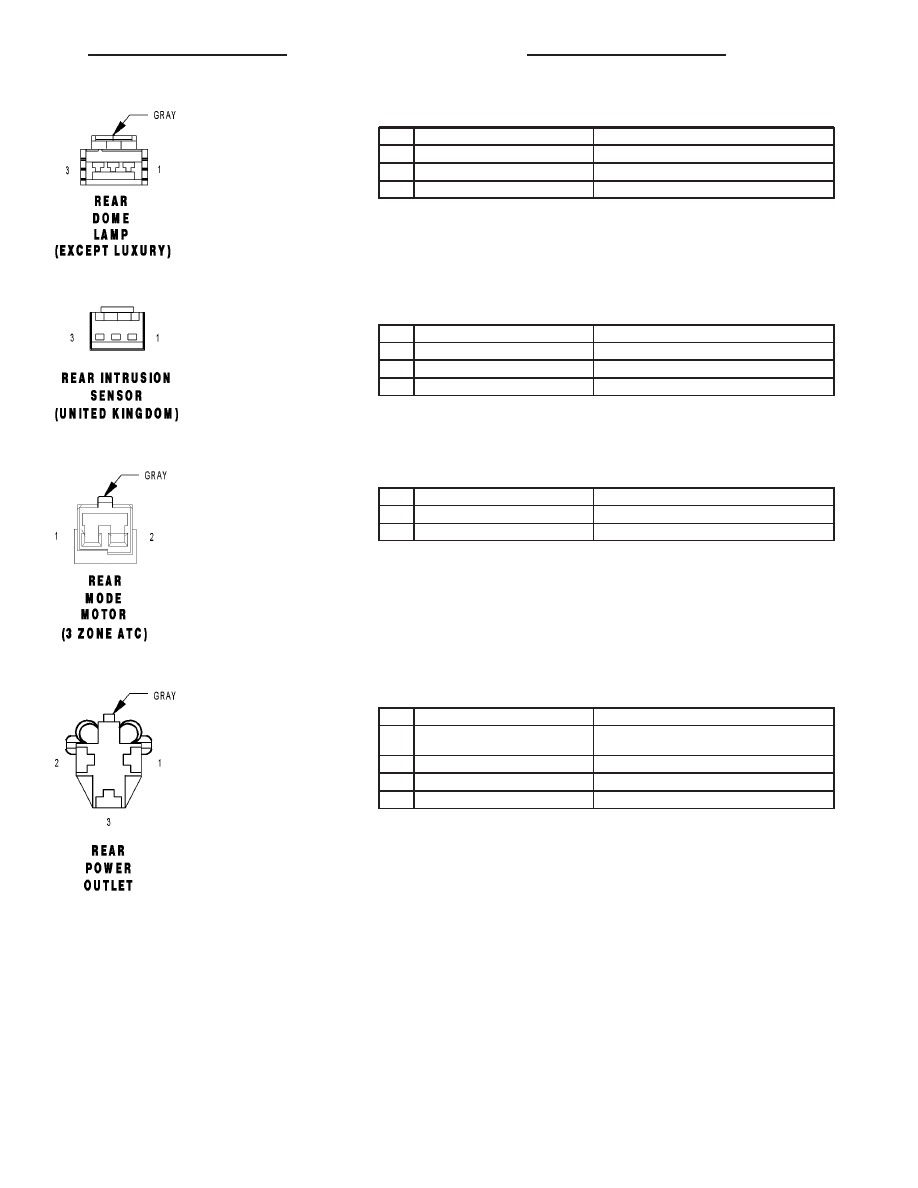

REAR DOME LAMP (EXCEPT LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

-

-

REAR INTRUSION SENSOR (UNITED KINGDOM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A645 20RD/VT

REAR INTRUSION SENSOR SIGNAL

2

-

-

3

G945 20VT/DG

SENSOR GROUND

REAR MODE MOTOR (3 ZONE ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C154 18LB/GY

REAR MODE DOOR DRIVER (B)

2

C53 18LB

REAR MODE DOOR DRIVER (A)

REAR POWER OUTLET - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F307 18LB/PK (ACCESSORY RELAY
POSITION)

FUSED ACCESSORY RELAY OUTPUT

1

F307 18LB/PK (BATTERY POSITION)

FUSED B(+)

2

-

-

3

Z737 18BK/LB

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 135

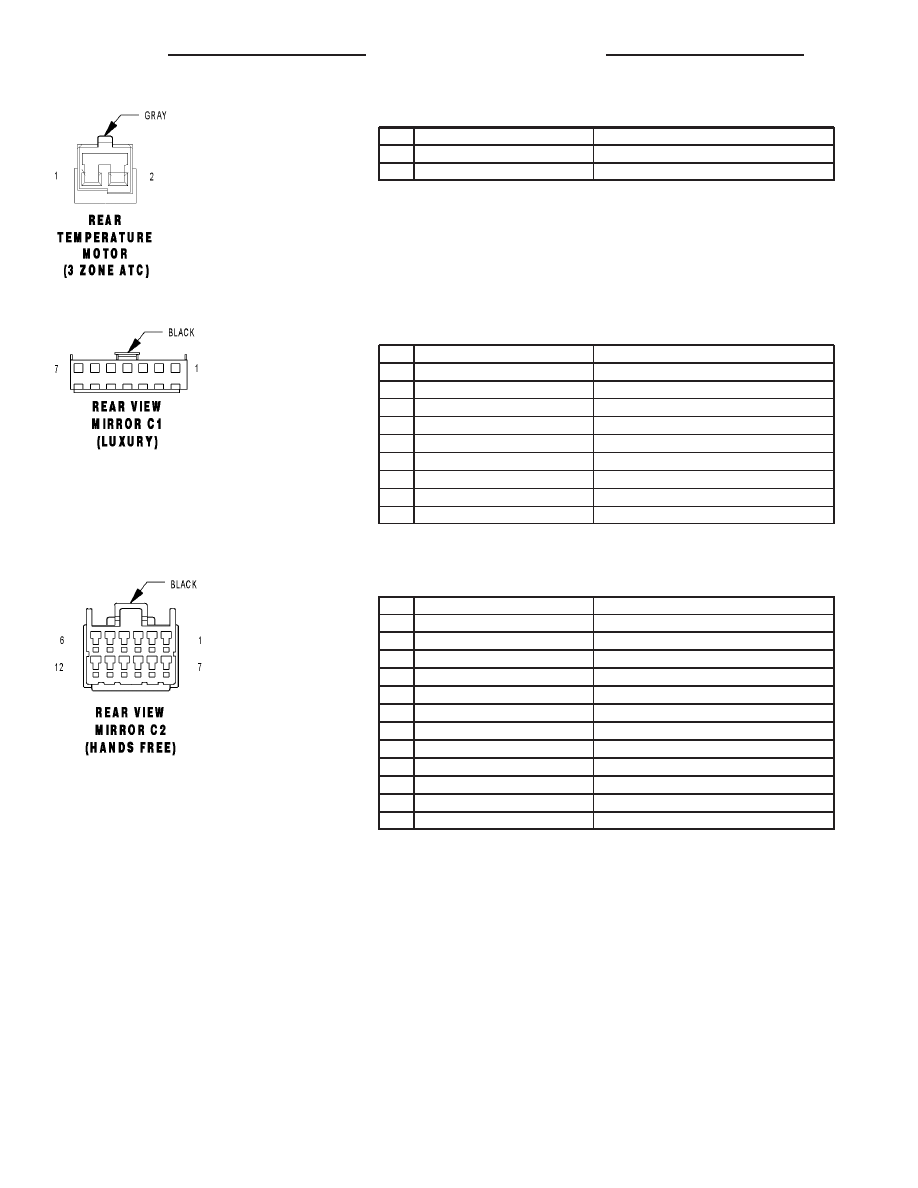

REAR TEMPERATURE MOTOR (3 ZONE ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C54 18LB/YL

REAR BLEND DOOR DRIVER (A)

2

C169 18LB/TN

REAR BLEND DOOR DRIVER (B)

REAR VIEW MIRROR C1 (LUXURY) - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F503 20BK/PK (EXCEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN)

1

X793 20DB (HANDS FREE)

IGNITION RUN/ACC SIGNAL

2

Z113 20BK (EXCEPT HANDS FREE)

GROUND

2

Z530 18GY/BK (HANDS FREE)

GROUND

3

L1 20BK/WT

BACK-UP LAMP FEED

4

P112 22BK/OR (EXCEPT HANDS FREE)

MIRROR B(+)

5

P114 22BK/LB (EXCEPT HANDS FREE)

MIRROR B(-)

6

-

-

7

L24 20BK/GY (EXCEPT HANDS FREE)

AUTOMATIC HEADLAMP SWITCH SENSOR

REAR VIEW MIRROR C2 (HANDS FREE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BK/LB

MICROPHONE 2 IN (+)

5

-

-

6

X712 20BK/GY

MICROPHONE 1 IN (+)

7

X793 20DB

IGNITION RUN/ACC SIGNAL

8

-

-

9

X730 20BK/VT

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK

SENSOR GROUND

12

X792 20BK/WT

MICROPHONE IN (-)

8W - 80 - 136

8W-80 CONNECTOR PIN-OUTS
