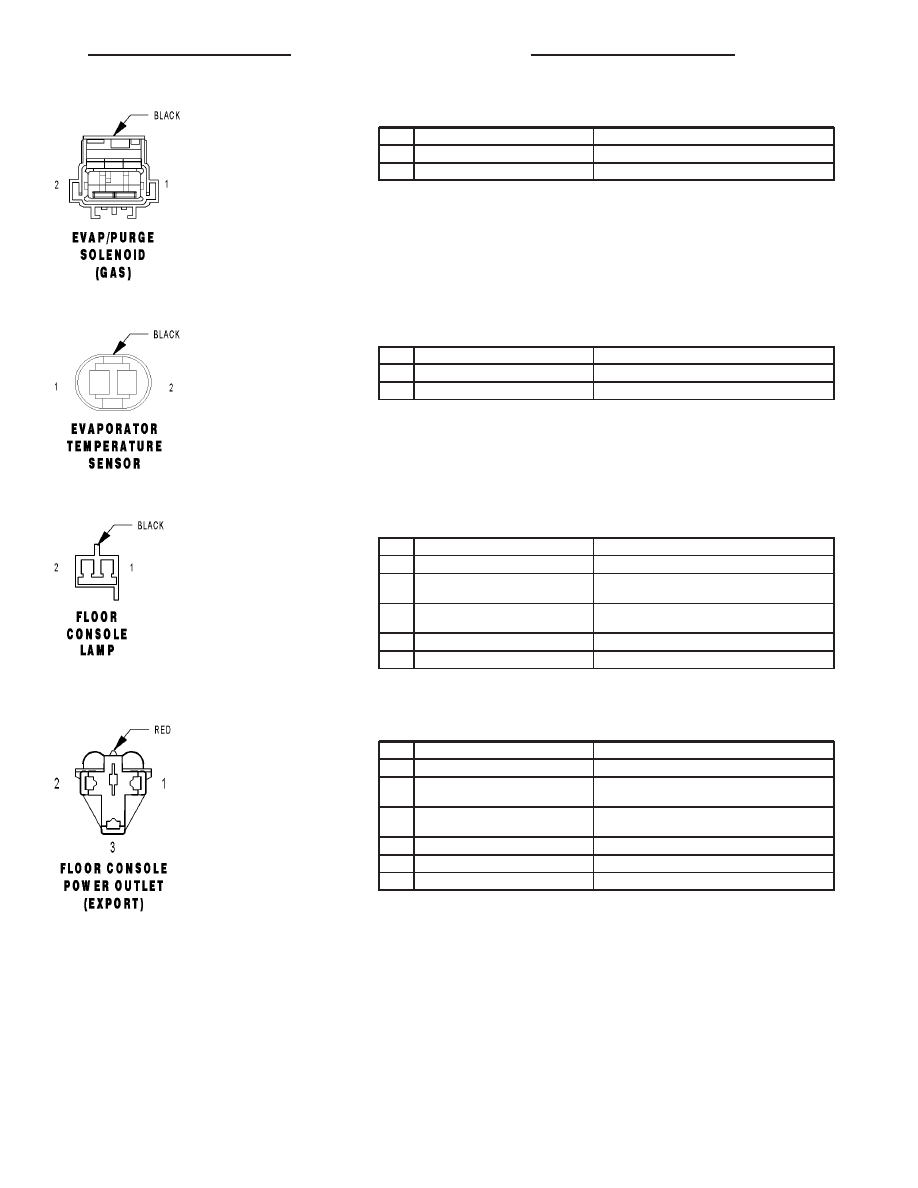

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT

EVAP PURGE CONTROL

2

K70 18DB/BR

EVAP PURGE RETURN

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

FLOOR CONSOLE LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M27 18OR (FRONT POSITION)

READING LAMPS DRIVER

1

F307 18OR (REAR POSITION/ACCES-
SORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

1

F307 18OR (REAR POSITION/BATTERY
POSITION)

FUSED B(+)

2

Z746 16BK (FRONT POSITION)

GROUND

2

Z747 16BK (REAR POSITION)

GROUND

FLOOR CONSOLE POWER OUTLET (EXPORT) - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16RD (FRONT POSITION)

FUSED B(+)

1

F307 16RD (REAR POSITION/ACCES-
SORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

1

F307 16RD (REAR POSITION/BATTERY
POSITION)

FUSED B(+)

2

-

-

3

Z746 16BK (FRONT POSITION)

GROUND

3

Z747 16BK (REAR POSITION)

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

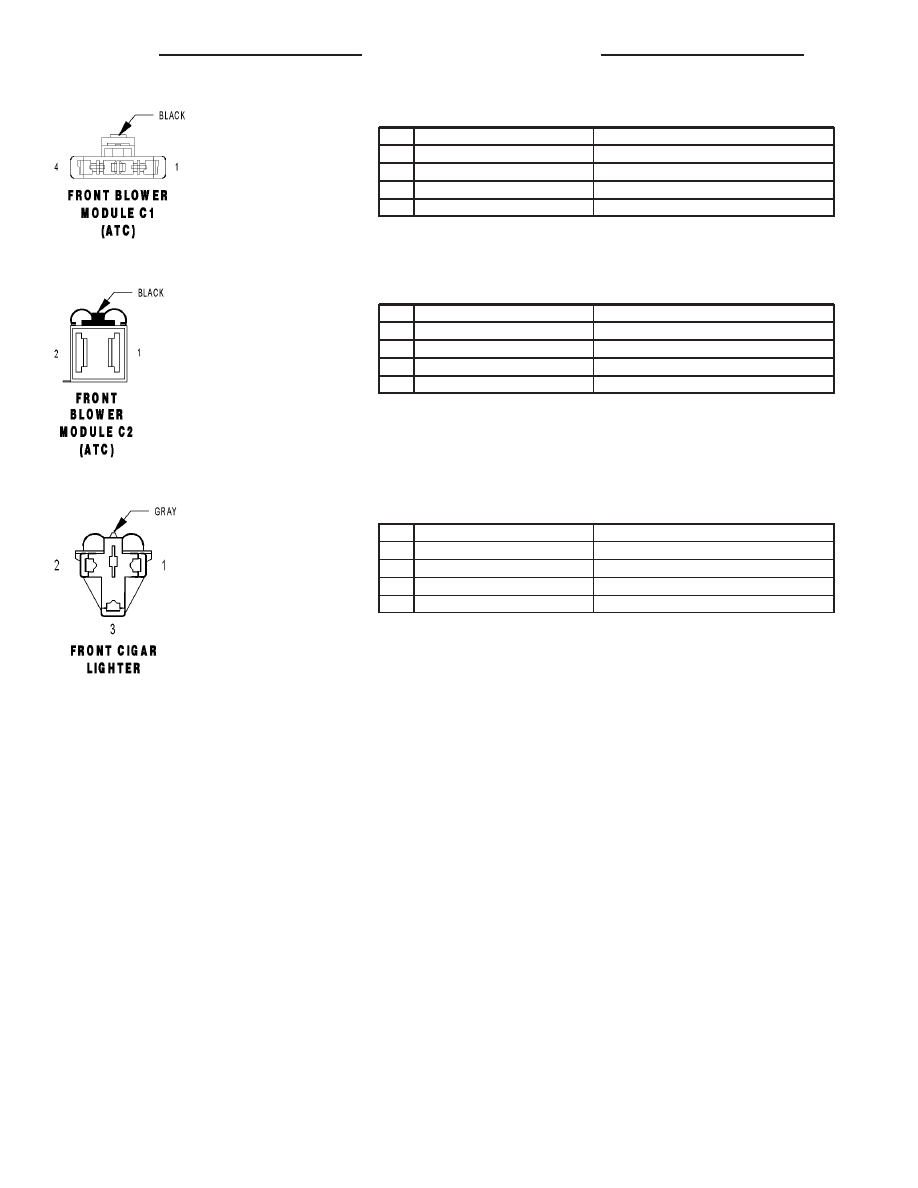

FRONT BLOWER MODULE C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z134 12BK/OR

GROUND

3

C56 20DB/LB

BLOWER MOTOR CONTROL

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

FRONT BLOWER MODULE C2 (ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DB (EXCEPT EXPORT)

HIGH SPEED BLOWER MOTOR

1

C7 12DG (EXPORT)

HIGH SPEED BLOWER MOTOR

2

C70 12DB/YL (EXCEPT EXPORT)

BLOWER MOTOR DRIVER

2

C70 12BK (EXPORT)

BLOWER MOTOR DRIVER

FRONT CIGAR LIGHTER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

1

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z736 18BK/YL

GROUND

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

RS

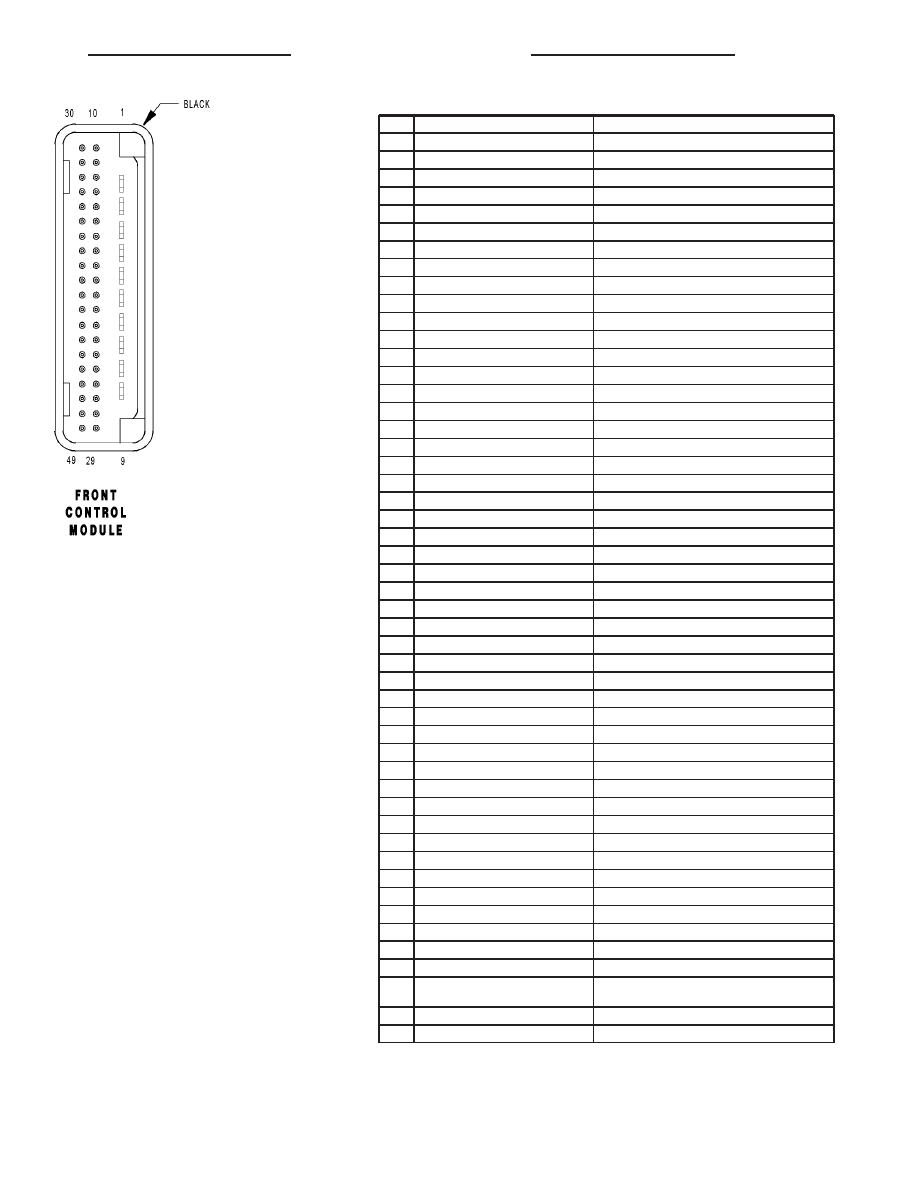

FRONT CONTROL MODULE - BLACK 49 WAY

CAV

CIRCUIT

FUNCTION

1

A1

B(+)

2

A1

B(+)

3

L43

LEFT LOW BEAM DRIVER

4

L34

RIGHT HIGH BEAM DRIVER

5

L33

LEFT HIGH BEAM DRIVER

6

L44

RIGHT LOW BEAM DRIVER

7

-

-

8

Z117, Z118, Z343, Z344

GROUND

9

A1

B(+)

10

FCM 10

HORN RELAY CONTROL

11

-

-

12

P201 (EXCEPT EXPORT)

ADJUSTABLE PEDALS RELAY CONTROL

13

FCM 13

PARK LAMP RELAY CONTROL

14

FCM 14

FRONT WIPER ON/OFF RELAY CONTROL

15

C41 (DIESEL)

CABIN HEATER ASSIST CONTROL

16

W7

FRONT WIPER PARK SWITCH SENSE

17

X3

HORN SWITCH SENSE

18

W1

WASHER FLUID LEVEL SWITCH SENSE

19

FCM 19

FUSED IGNITION SWITCH OUTPUT (START)

20

FCM 20

FUSED (+)

21

L78

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

22

D25

PCI BUS

23

G931 (DIESEL)

AMBIENT TEMPERATURE SENSOR RETURN

24

-

-

25

G31 (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

26

L13 (EXPORT)

HEADLAMP ADJUST SIGNAL

27

F1, F2

FCM OUTPUT (UNLOCK-RUN-START)

28

-

-

29

F100

ORC RUN ONLY DRIVER

30

FCM 30

FRONT/REAR BLOWER MOTOR RELAY CONTROL

31

FCM 31

DEFOGGER RELAY CONTROL

32

FCM 32 (EXPORT)

HEADLAMP WASHER RELAY CONTROL

33

FCM 33

FRONT FOG LAMP RELAY CONTROL

34

FCM 34

FRONT WIPER HIGH/LOW RELAY CONTROL

35

FCM 35

ACCESSORY RELAY CONTROL (RUN-ACC)

36

B20

BRAKE FLUID LEVEL SWITCH SENSE

37

F20

FUSED IGNITION SWITCH OUTPUT (RUN-START)

38

A1

B(+) (WHEN IPM C5 CPA IS NOT ENGAGED)

39

T2 (MTX)

TRS REVERSE SENSE

40

-

-

41

L77

FUSED PARK LAMP RELAY OUTPUT (LEFT)

42

D123

FLASH PROGRAM ENABLE

43

Z116

GROUND

44

L50 (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

44

L50 (GAS)

BRAKE LAMP SWITCH OUTPUT

45

W10

FRONT WASHER PUMP MOTOR CONTROL

46

W20

REAR WASHER PUMP MOTOR CONTROL

47

K32

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
CONTROL

48

F201

ORC RUN-START DRIVER

49

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79

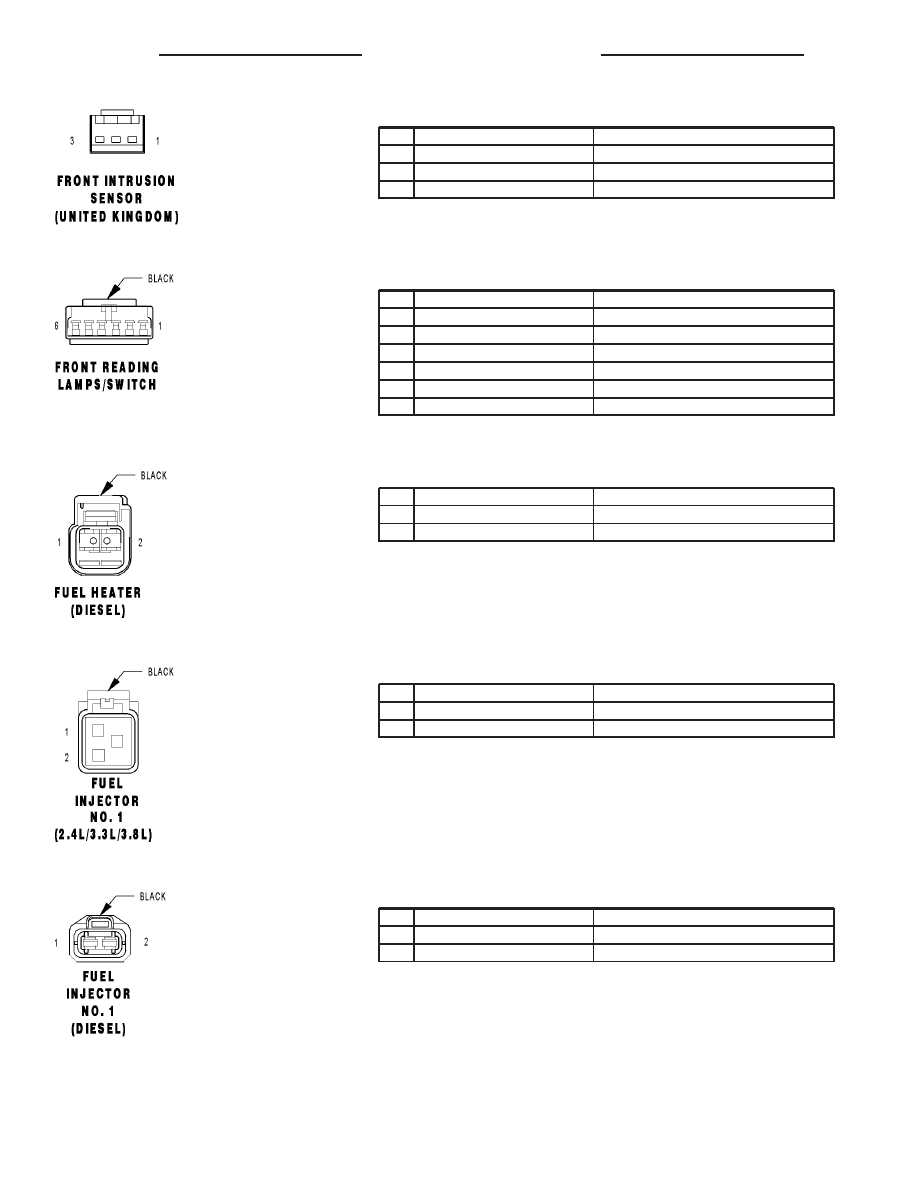

FRONT INTRUSION SENSOR (UNITED KINGDOM) - 3 WAY
