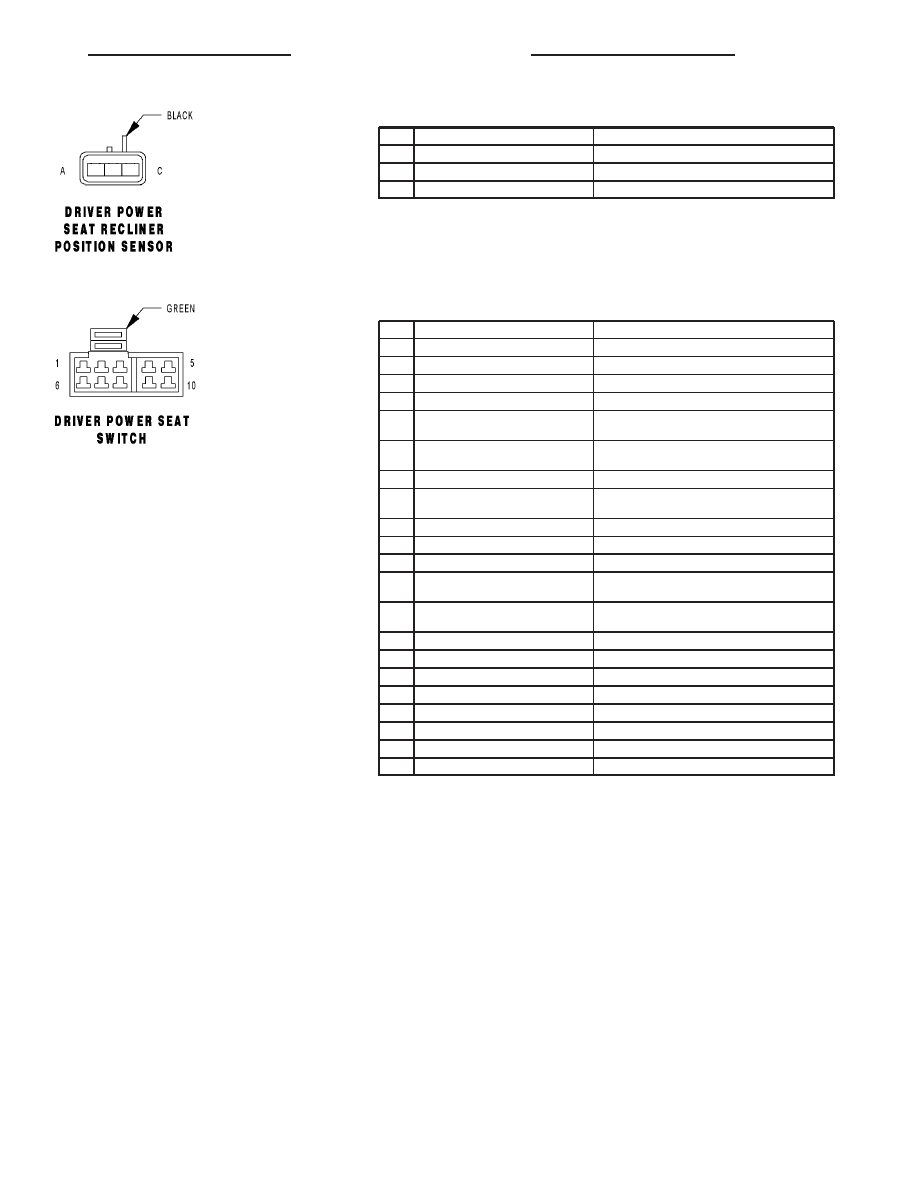

DRIVER POWER SEAT RECLINER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

B

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

C

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT SWITCH - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/OR (EXCEPT MEMORY)

GROUND

1

Z849 20BK/OR (MEMORY)

GROUND

2

P43 14LG/VT (EXCEPT MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

2

P43 14LG/VT (MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

3

P17 14LG/DG (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

3

P17 20LG/DG (MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

4

P41 14LG/GY (EXCEPT MEMORY)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

4

P41 20LG/DB (MEMORY EXCEPT
EXPORT)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

4

P41 20LG/GY (MEMORY EXPORT)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

5

A210 14OR/RD (EXCEPT MEMORY)

FUSED B(+)

5

P9 20LG/OR (MEMORY)

DRIVER SEAT SWITCH B(+) SUPPLY

6

P15 14LG/WT (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

6

P15 20LG/WT (MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

7

P19 14LG/LB (EXCEPT MEMORY)

DRIVER SEAT FRONT UP SWITCH SENSE

7

P19 20LG/LB (MEMORY)

DRIVER SEAT FRONT UP SWITCH SENSE

8

P11 14LG/YL (EXCEPT MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

8

P11 20LG/YL (MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

9

P13 14LG/OR (EXCEPT MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

9

P13 20LG/OR (MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

10

P21 14LG/TN (EXCEPT MEMORY)

DRIVER SEAT FRONT DOWN SWITCH SENSE

10

P21 20LG/TN (MEMORY)

DRIVER SEAT FRONT DOWN SWITCH SENSE

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

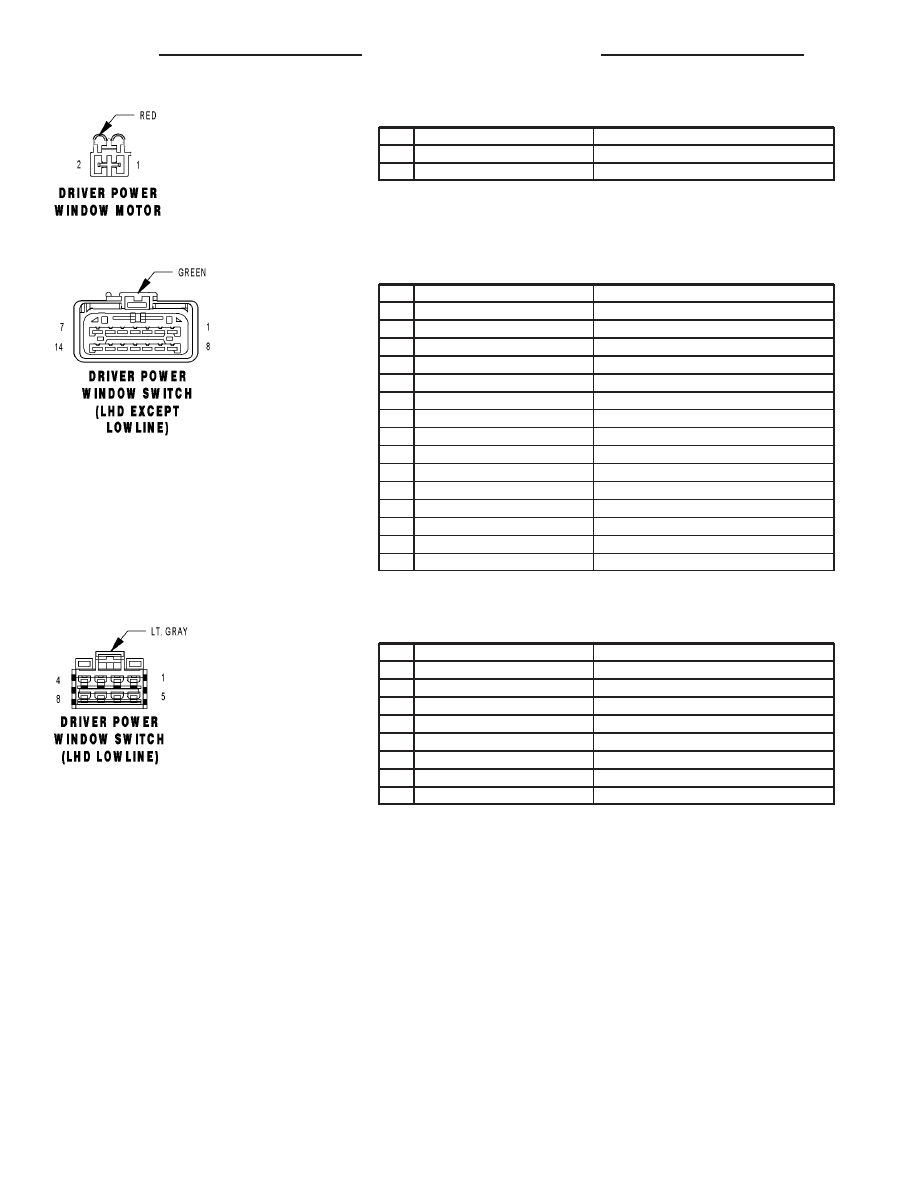

DRIVER POWER WINDOW MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

2

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

DRIVER POWER WINDOW SWITCH (LHD EXCEPT LOWLINE) - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 16OR/DG

PASSENGER SIDE REAR WINDOW OPEN

2

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

3

Q13 16OR/DB

DRIVER SIDE REAR WINDOW CLOSE

4

Q26 14OR/GY (EXCEPT MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

4

Q26 12OR/GY (MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

5

Q14 16OR/BR

PASSENGER SIDE REAR WINDOW CLOSE

6

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

7

Q23 16OR/LB

DRIVER SIDE REAR WINDOW OPEN

8

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

9

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

10

-

-

11

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

12

-

-

13

Z421 12BK/BR

GROUND

14

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

DRIVER POWER WINDOW SWITCH (LHD LOWLINE) - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Z421 12BK/BR

GROUND

3

Z421 12BK/BR

GROUND

4

-

-

5

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

6

-

-

7

-

-

8

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

RS

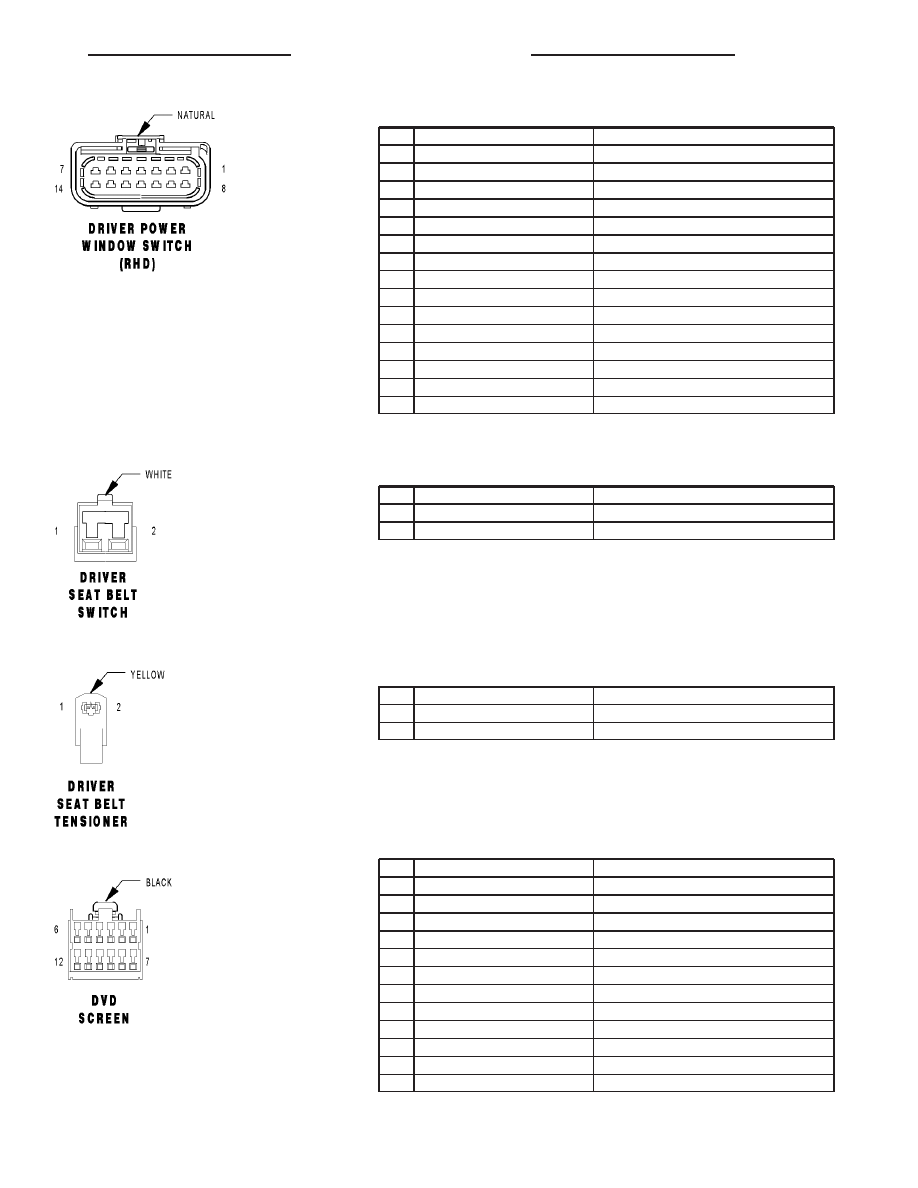

DRIVER POWER WINDOW SWITCH (RHD) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 16OR/LB

DRIVER SIDE REAR WINDOW OPEN

2

Q11 16OR/LG

MASTER WINDOW SWITCH DRIVER (UP)

3

Q14 16OR/BR

PASSENGER SIDE REAR WINDOW CLOSE

4

Q26 14OR/GY (EXCEPT MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

4

Q26 12OR/GY (MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

5

Q13 16OR/DB

DRIVER SIDE REAR WINDOW CLOSE

6

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

7

Q24 16OR/DG

PASSENGER SIDE REAR WINDOW OPEN

8

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

9

Z421 12BK/BR

GROUND

10

-

-

11

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

12

-

-

13

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

14

Q21 16OR/WT

MASTER WINDOW SWITCH DRIVER (DOWN)

DRIVER SEAT BELT SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R57 18LG/GY

DRIVER SEAT BELT SWITCH SENSE

2

R59 18LG/TN

DRIVER SEAT BELT SWITCH GROUND

DRIVER SEAT BELT TENSIONER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

DVD SCREEN - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

IGNITION RUN/ACC SIGNAL

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

X963 22WT

HEADPHONE SWITCH SENSE

4

X961 22GY/OR

HEADPHONE LEFT SIGNAL

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

X555 20VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/WT

HEADPHONE RIGHT SIGNAL

11

X962 22DG/WT

HEADPHONE RETURN

12

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

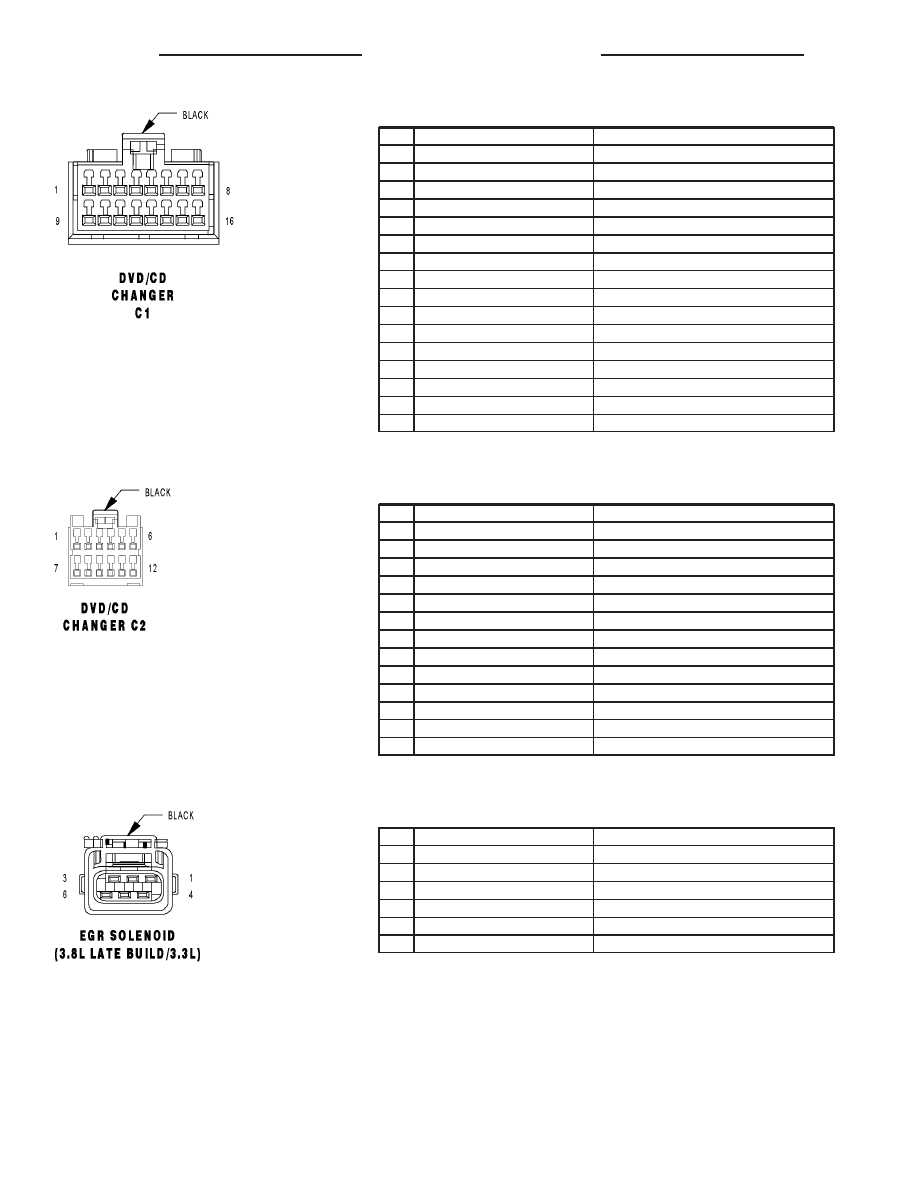

DVD/CD CHANGER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

E14 22OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

A114 20GY/RD

FUSED B(+) (I.O.D.)

8

X40 22GY/WT

AUDIO OUT RIGHT

9

Z530 20GY/BK

GROUND

10

-

-

11

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

X140 22GY/OR

COMMON AUDIO

16

X41 22DG/WT

AUDIO OUT LEFT

DVD/CD CHANGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

IGNITION RUN/ACC SIGNAL

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

X963 22WT

HEADPHONE SWITCH SENSE

4

X961 22GY/OR

HEADPHONE LEFT SIGNAL

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

X555 20VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/WT

HEADPHONE RIGHT SIGNAL

11

X962 22DG/WT

HEADPHONE RETURN

12

X955 22

SHIELD

12

X955 22

SHIELD

EGR SOLENOID (3.8L LATE BUILD/3.3L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 18DB/LG

EGR SOLENOID SIGNAL

2

F855 18PK/YL

5 VOLT SUPPLY

3

K900 18DB/DG

SENSOR GROUND

4

Z335 18BK/DB

GROUND

5

-

-

6

K35 18DB/VT

EGR SOLENOID CONTROL

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

RS
