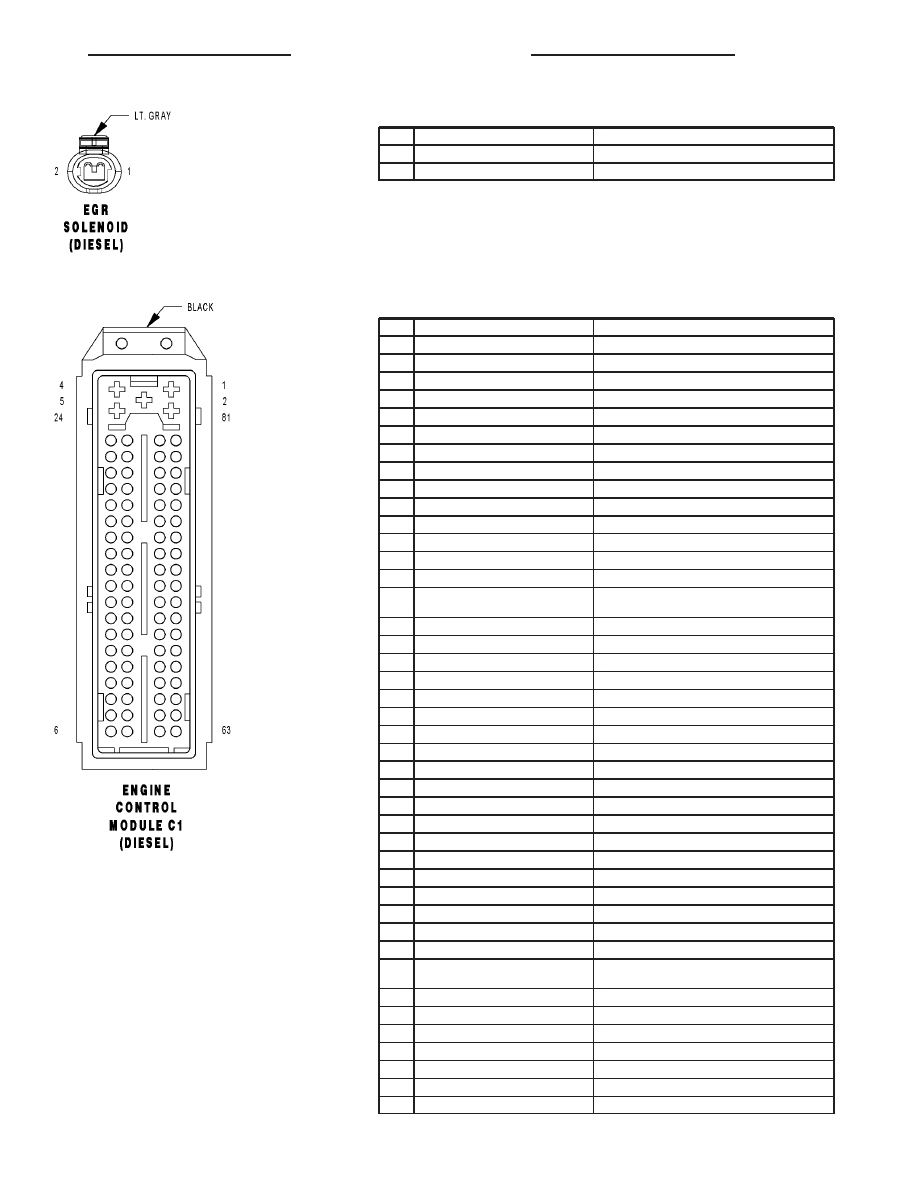

EGR SOLENOID (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

1

Z130 14BK/BR

GROUND

2

Z131 14BK/DG

GROUND

3

K20 14BR/GY

GENERATOR FIELD CONTROL

4

K342 14BR/WT

ECM/PCM RELAY OUTPUT

5

K342 14BR/WT

ECM/PCM RELAY OUTPUT

6

-

-

7

D25 20WT/VT

PCI BUS

8

K944 20BK/GY

CAMSHAFT POSITION SENSOR SHIELD GROUND

9

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

10

-

-

11

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

12

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

13

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

14

-

-

15

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

16

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

17

-

-

18

-

-

19

K342 20BR/WT

ECM/PCM RELAY OUTPUT

20

Z138 20BK/OR

GROUND

21

K900 20DB/DG

SENSOR GROUND

22

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

24

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

31

F853 20LG/PK

WATER IN FUEL SENSOR SIGNAL

32

K25 20BR/TN

BATTERY TEMPERATURE SENSOR SIGNAL

33

-

-

34

K4 20BK/LB

SENSOR GROUND

35

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

36

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

37

-

-

38

V37 20VT/TN

SPEED CONTROL SWITCH SIGNAL

39

-

-

40

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

41

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

42

Z122 18WT

GROUND (DRAIN)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

43

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

44

-

-

45

-

-

46

-

-

47

L50 20WT/TN

PRIMARY BRAKE SWITCH SIGNAL

48

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

49

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

50

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

51

-

-

52

K121 20DB

BOOST PRESSURE SENSOR GROUND

53

-

-

54

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

55

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

56

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

57

T10 20DG/LG (EATX)

TORQUE MANAGEMENT REQUEST SENSE

58

-

-

59

-

-

60

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

61

K51 20BR/WT

ECM/PCM RELAY CONTROL

62

-

-

63

D21 20WT/DG

SCI TRANSMIT (ECM)

64

K151 20WT

LOW IDLE POSITION SWITCH SENSE

65

-

-

66

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

67

-

-

68

-

-

69

C13 20LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

70

N210 20DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

71

-

-

72

N21 20DB/TN

LIFT PUMP RELAY CONTROL

73

-

-

74

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

75

-

-

76

-

-

77

K152 20DB/WT

GLOW PLUG RELAY CONTROL

78

N122 20DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

79

-

-

80

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

81

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

RS

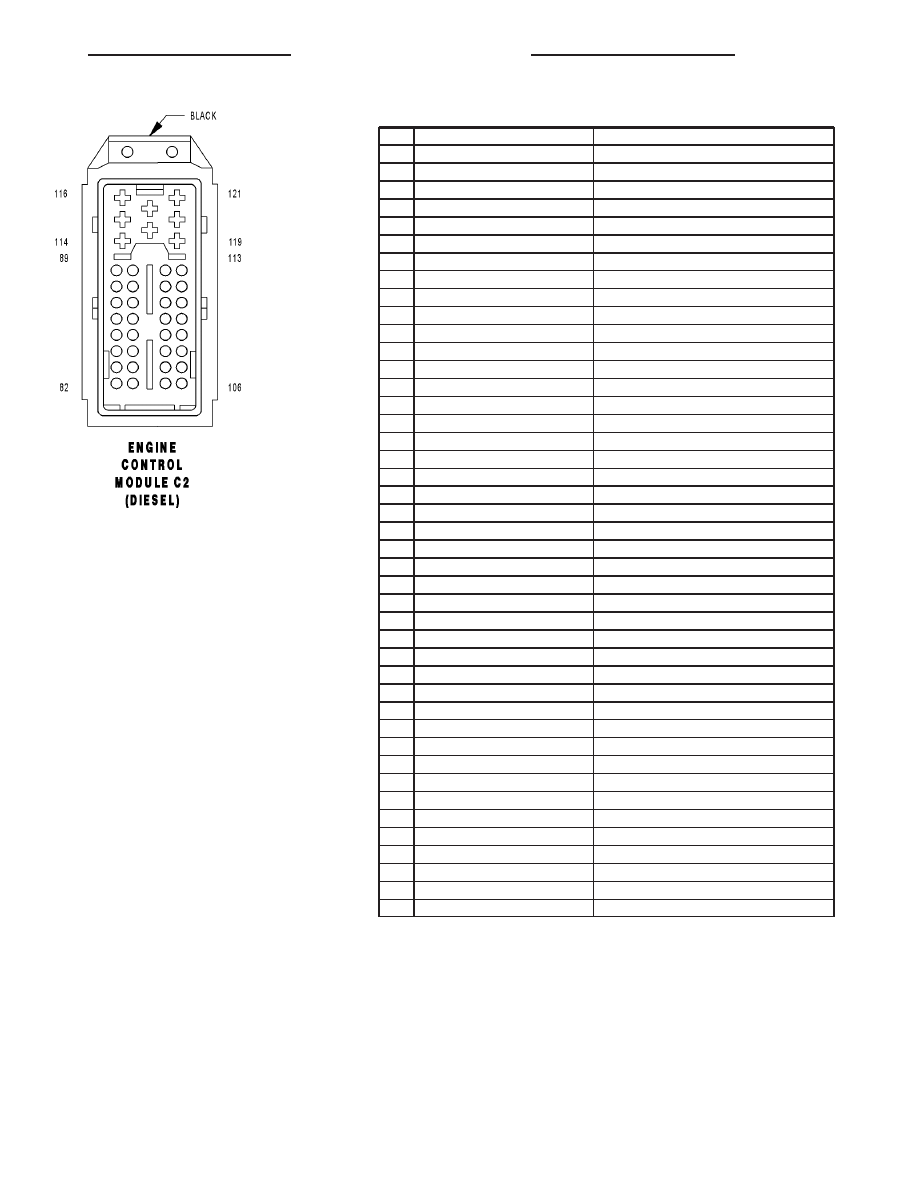

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

80

-

-

81

-

-

82

-

-

83

K24 20BR/LB (EATX)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

84

-

-

85

-

-

86

-

-

87

-

-

88

K35 20GY/YL

EGR SOLENOID CONTROL

89

K35 20GY/YL

EGR SOLENOID CONTROL

90

-

-

91

-

-

92

-

-

93

-

-

94

-

-

95

-

-

96

-

-

97

-

-

98

-

-

99

-

-

100

-

-

101

-

-

102

-

-

103

-

-

104

-

-

105

-

-

106

-

-

107

-

-

108

-

-

109

-

-

110

-

-

111

-

-

112

T41 20DG/GY (EATX)

TRS T41 SENSE

112

K119 20DB/LG (MTX)

CLUTCH PEDAL UPSTOP SWITCH SENSE

113

-

-

114

-

-

115

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

116

K111 14DB/LB

COMMON INJECTOR DRIVER

117

-

-

118

K11 14WT/DB

FUEL INJECTOR NO. 1 CONTROL

119

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

120

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

121

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75

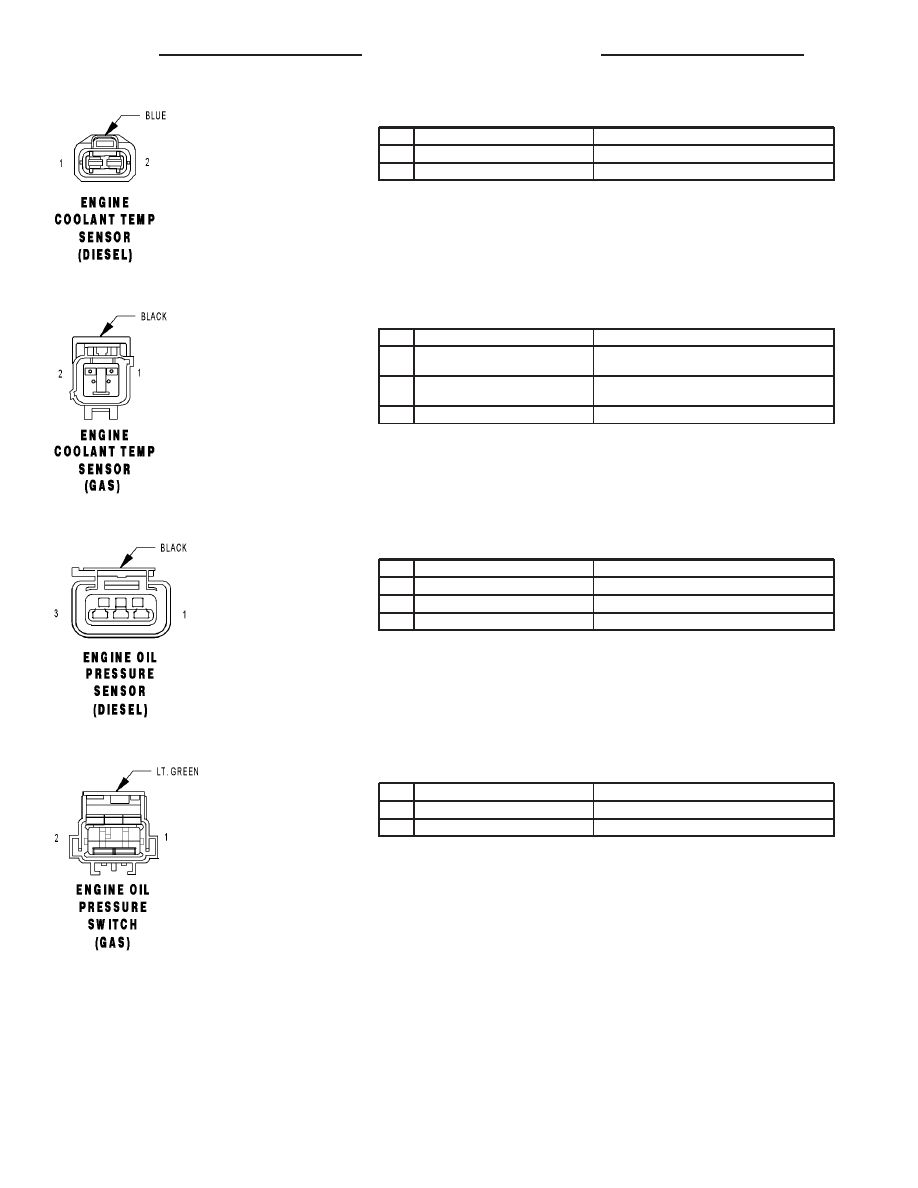

ENGINE COOLANT TEMP SENSOR (DIESEL) - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

ENGINE COOLANT TEMP SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG (3.3L/3.8L LATE
BUILD)

SENSOR GROUND

1

K900 20DB/DG (EXCEPT 3.3L/3.8L
LATE BUILD)

SENSOR GROUND

2

K2 18VT/OR

ECT SIGNAL

ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

2

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

ENGINE OIL PRESSURE SWITCH (GAS) - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY

OIL PRESSURE SIGNAL

2

-

-

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

RS
