Chrysler RG Voyager. Manual - part 331





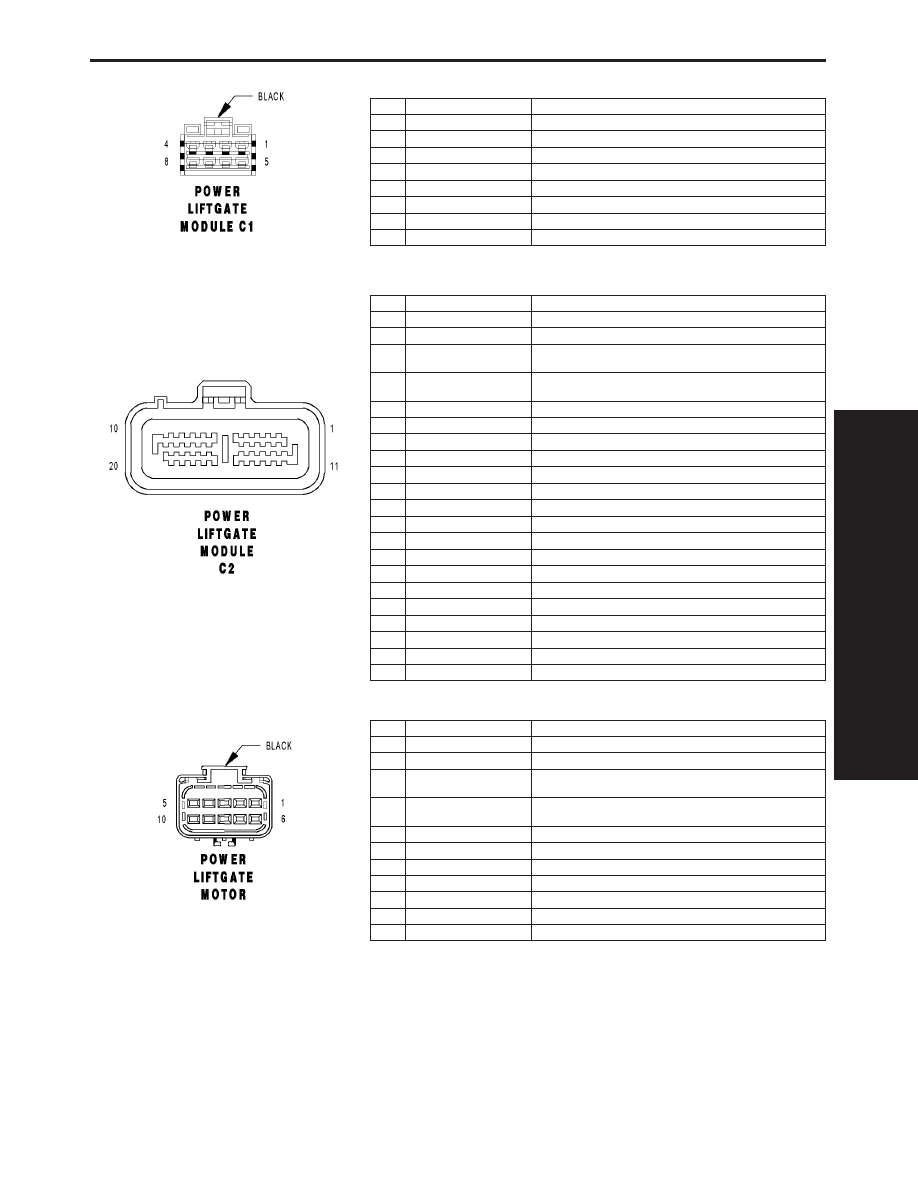

POWER LIFTGATE MODULE C1 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

2

Q88 16TN/BR

LIFTGATE OPEN DRIVER

3

Q89 16TN/OR

LIFTGATE CLOSE DRIVER

4

-

-

5

A115 12YL/RD

FUSED B(+)

6

-

-

7

-

-

8

Z125 14BK/WT

GROUND

POWER LIFTGATE MODULE C2 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

2

-

-

3

Q151 22TN/DB (EXCEPT
EXPORT EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 20TN/DB (EXPORT
EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

-

-

5

Q76 22OR/LB

PINCH SENSOR SIGNAL

6

-

-

7

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

8

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

9

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

10

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

11

D25 20WT/VT

PCI BUS

12

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

13

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

14

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

15

-

-

16

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

17

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

18

Q94 22TN/LG

LIFTGATE CHIME DRIVER

19

G153 20VT/DG

LIFTGATE MODULE WAKE UP SIGNAL

20

Z87 20BK/LG

GROUND

POWER LIFTGATE MOTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z87 20BK/LG

GROUND

2

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

3

Q151 22TN/DB (EXCEPT
EXPORT EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 20TN/DB (EXPORT
EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

5

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

6

Q88 16TN/BR

LIFTGATE OPEN DRIVER

7

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

8

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

9

Z87 20BK/LG

GROUND

10

Q89 16TN/OR

LIFTGATE CLOSE DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1293

CONNECTOR PINOUTS

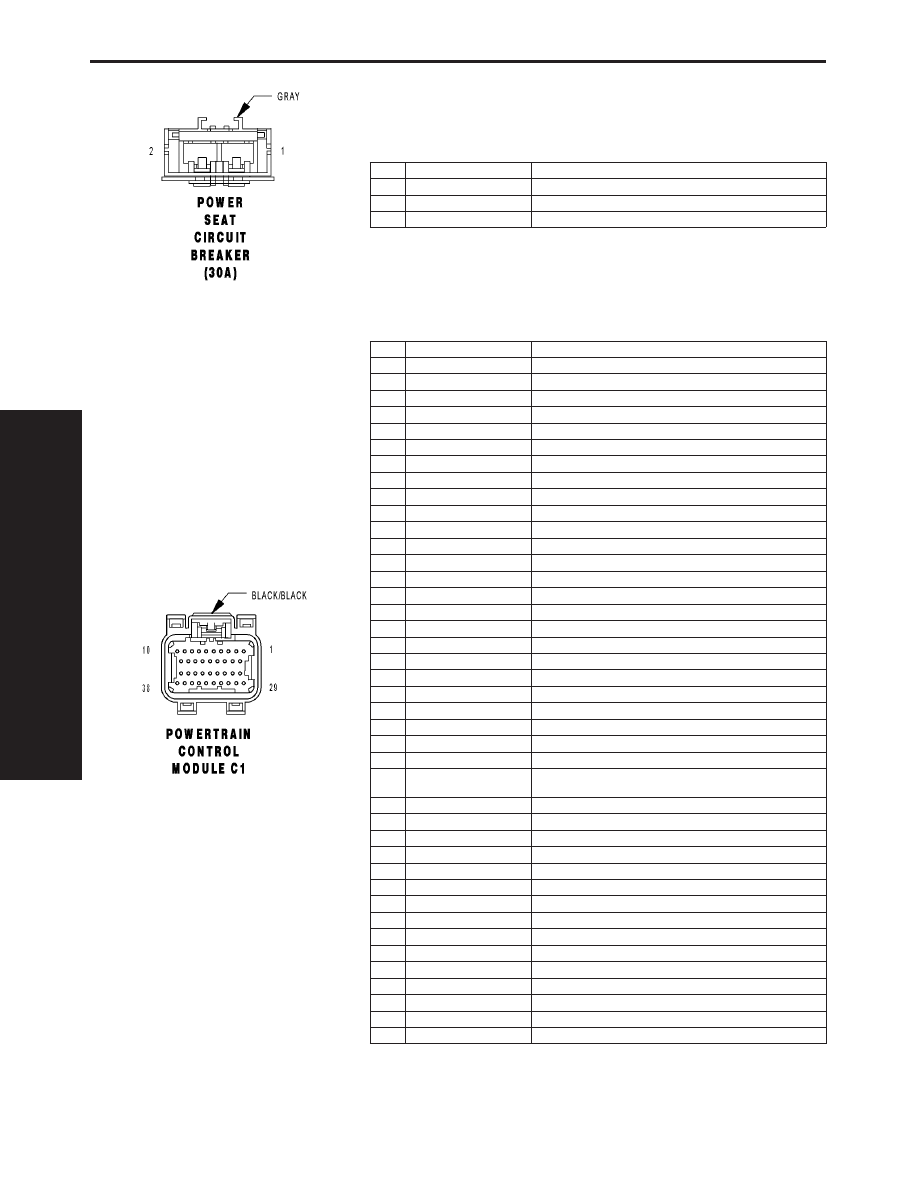

POWER SEAT CIRCUIT BREAKER (30A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A110 12OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED B(+)

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EATX)

FCM OUTPUT (UNLOCK-RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR (2.4L
EATX)

FLASH PROGRAM ENABLE

26

D123 20WT/OR (3.3L/3.8L)

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

32

K904 18BR/DG (3.3L/3.8L)

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/DG (2.4L)

SCI TRANSMIT (PCM)

36

D21 20WT/BR (3.3L/3.8L)

SCI TRANSMIT (PCM)

37

D15 18DG/YL (EATX)

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1294

CONNECTOR PINOUTS

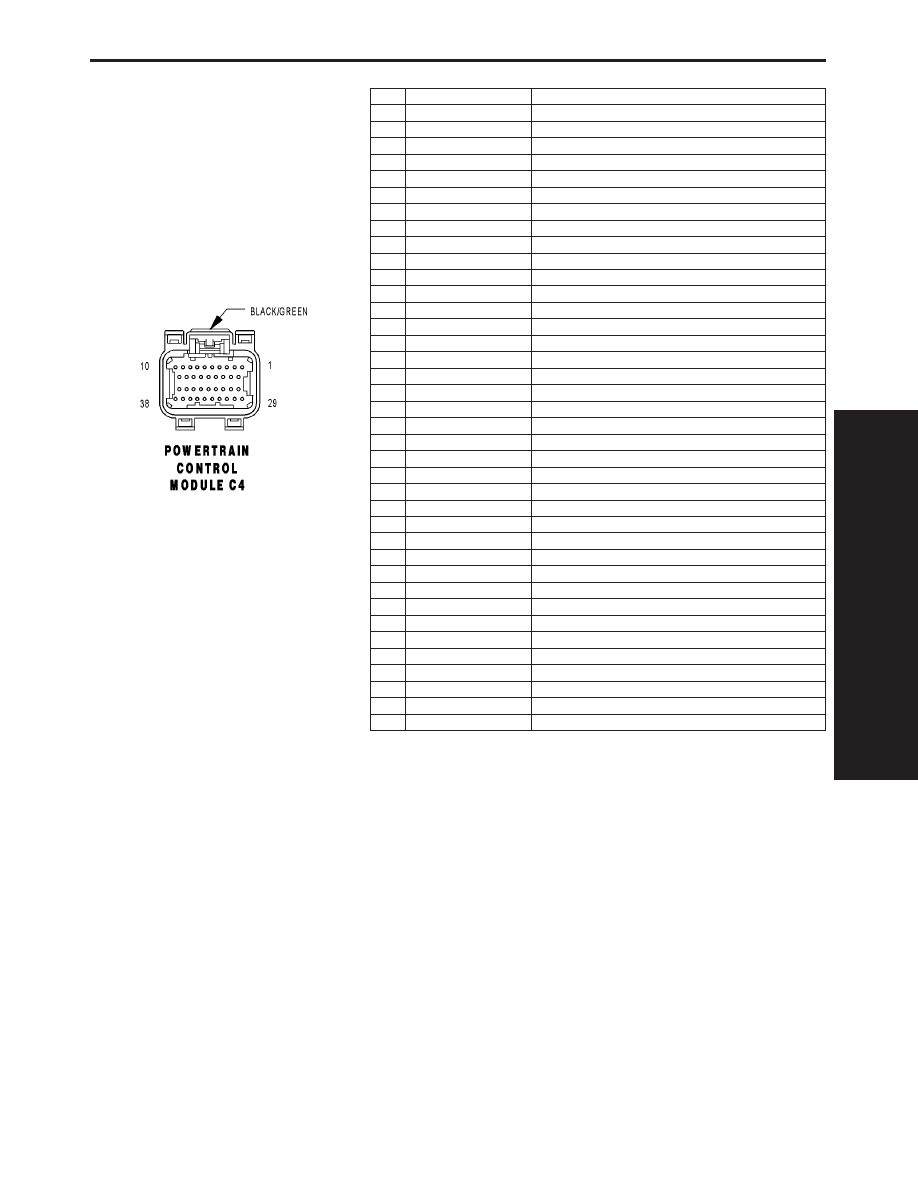

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18DB/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

-

-

12

-

-

13

Z133 16BK/LG

GROUND

14

Z133 16BK/LG

GROUND

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18DG/GY

TRS T41 SENSE

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1295

CONNECTOR PINOUTS

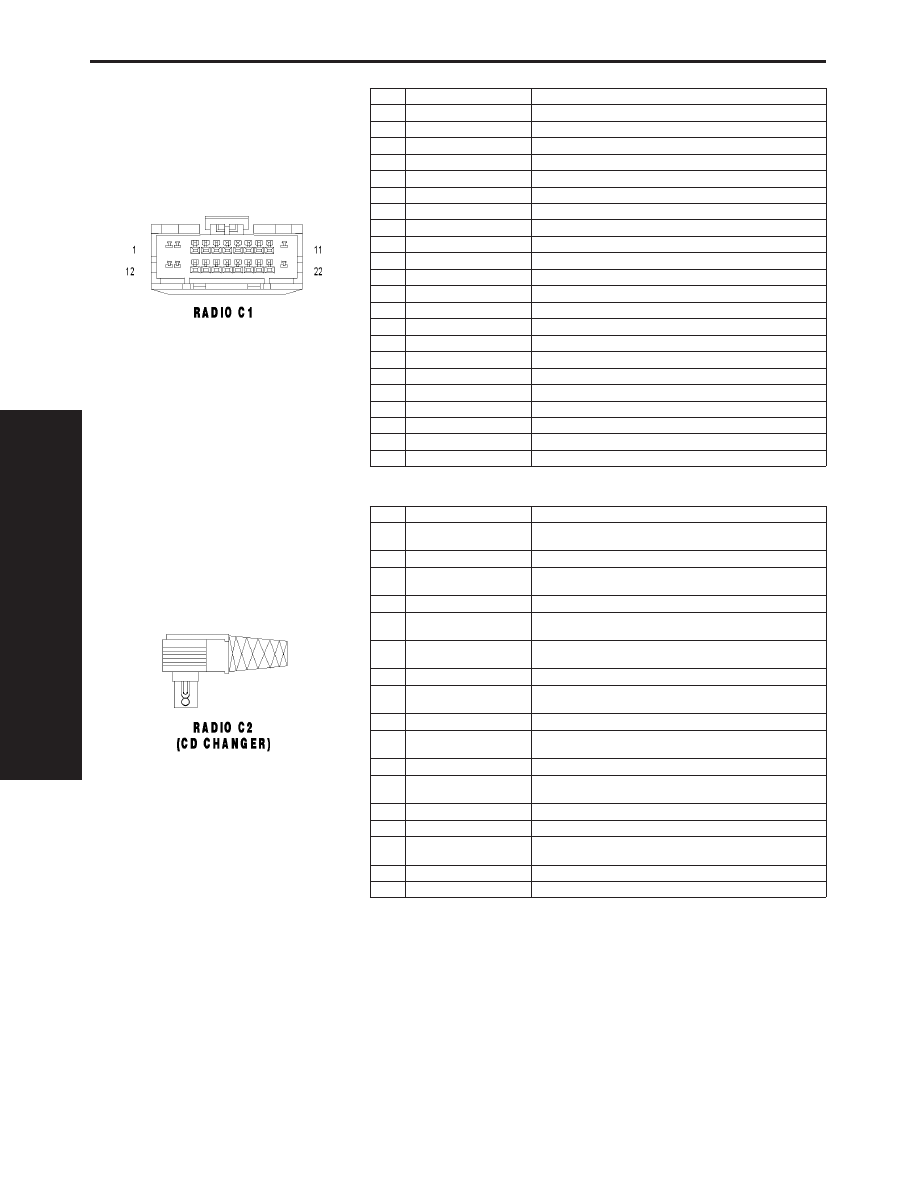

RADIO C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 16GY/RD

FUSED B(+) (I.O.D.)

2

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

8

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR (LOWLINE)

LEFT FRONT SPEAKER (-)

10

X53 20DG (LOWLINE)

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

A114 16GY/RD

FUSED B(+) (I.O.D.)

13

X60 20GY/YL (EXPORT)

RADIO 12 VOLT OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 22DG/DB

LEFT REAR SPEAKER (+)

19

X57 22DG/OR

LEFT REAR SPEAKER (-)

20

X58 22GY/OR

RIGHT REAR SPEAKER (-)

21

X52 22GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 16BK

GROUND

RADIO C2 (CD CHANGER) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT (EXCEPT
EXPORT)

AUDIO OUT RIGHT

1

X40 20GY/WT (EXPORT)

AUDIO OUT RIGHT

2

X140 22GY/OR (EXCEPT
EXPORT)

COMMON AUDIO

2

Z140 18BK/OR (EXPORT)

GROUND

3

X235 20GY/LB (EXCEPT
EXPORT)

SHIELD

4

D25 20WT/VT (EXCEPT
EXPORT)

PCI BUS

4

D25 20VT/YL (EXPORT)

PCI BUS

5

X112 20DG/GY (EXCEPT
EXPORT)

IGNITION RUN/ACC SIGNAL

5

X112 20RD (EXPORT)

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT (EXCEPT
EXPORT)

AUDIO OUT LEFT

6

X41 20DG/WT (EXPORT)

AUDIO OUT LEFT

7

Z141 20BK/TN (EXCEPT
EXPORT)

GROUND

7

Z141 18BK/TN (EXPORT)

GROUND

8

-

-

9

E14 22OR/TN (EXCEPT
EXPORT)

PANEL LAMPS DRIVER

9

E14 18OR/TN (EXPORT)

PANEL LAMPS DRIVER

10

X160 20GY/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1296

CONNECTOR PINOUTS
