Chrysler RG Voyager. Manual - part 330





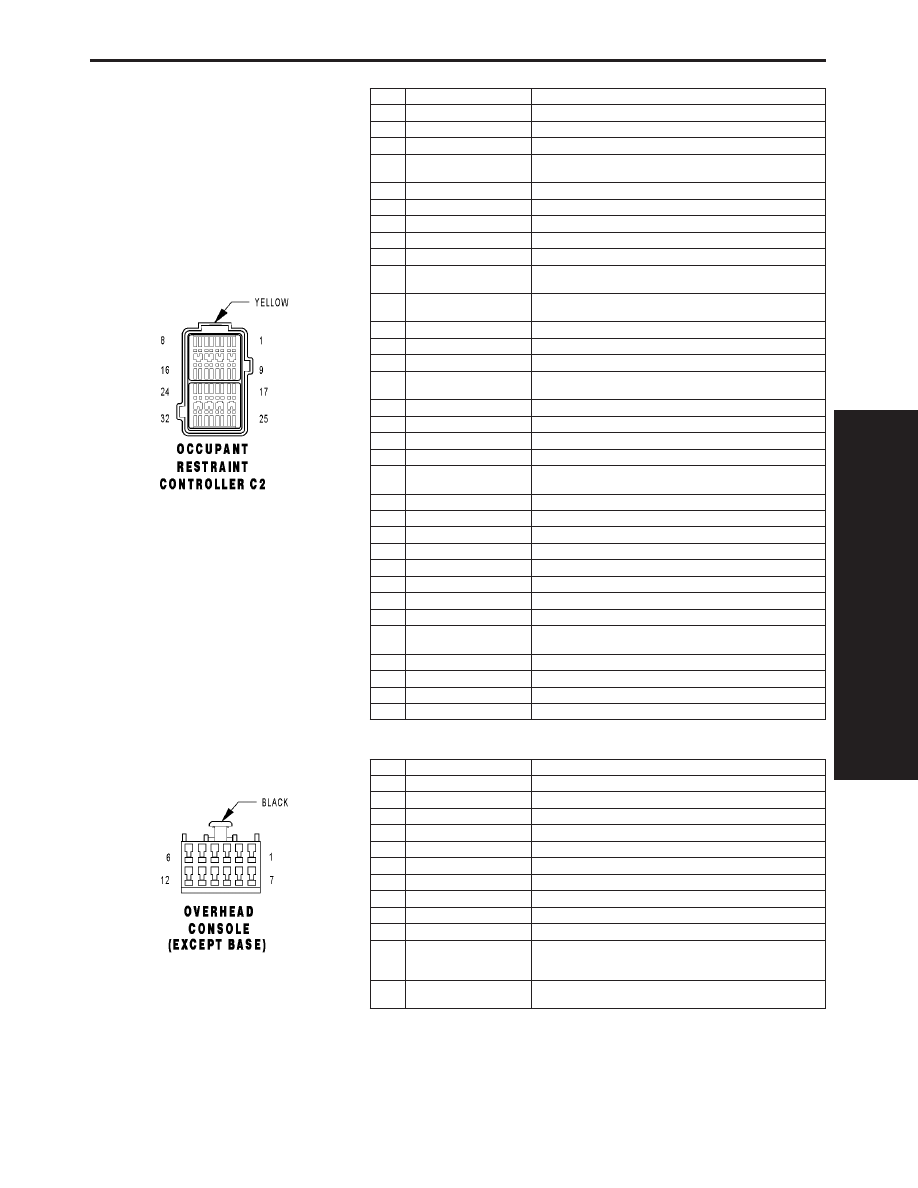

OCCUPANT RESTRAINT CONTROLLER C2 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

4

R61 20LG/VT (EXCEPT
EXPORT)

DRIVER SQUIB 2 LINE 2

4

R61 20LB/VT (EXPORT)

DRIVER SQUIB 2 LINE 2

5

R9 20LB/YL (LHD)

DRIVER KNEE BLOCKER SQUIB LINE 1

6

R11 20LB/DB (LHD)

DRIVER KNEE BLOCKER SQUIB LINE 2

7

-

-

8

-

-

9

G104 20VT/GY (OCCUPANT
SENSING)

PASSENGER AIRBAG ON/OFF INDICATOR LAMP GROUND

10

R22 20WT/LB (SIDE AIR-
BAG)

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

R23 20LB/YL (SIDE AIR-
BAG)

LEFT SIDE IMPACT SENSOR 3 GROUND

15

D25 20WT/VT

PCI BUS

16

F201 20PK/OR

ORC RUN-START DRIVER

17

-

-

18

-

-

19

R24 20YL/LB (SIDE AIR-
BAG)

RIGHT SIDE IMPACT SENSOR 3 GROUND

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

Z12 18BK/OR

GROUND

23

-

-

24

F100 20PK/VT

ORC RUN ONLY DRIVER

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

27

-

-

28

R21 20LB/WT (SIDE AIR-
BAG)

LEFT SIDE IMPACT SENSOR 3 SIGNAL

29

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

30

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

31

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

32

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

OVERHEAD CONSOLE (EXCEPT BASE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB

SLIDING DOORS OVERHEAD SWITCH MUX

2

G25 22VT/TN

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 20BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+) (I.O.D.)

6

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z13 20BK/WT

GROUND

8

E15 20OR/DB

ASH/RECEIVER LAMP FEED

9

-

-

10

-

-

11

L24 20BK/GY (EXCEPT
EXPORT/PREMIUM/
LUXURY)

AUTOMATIC HEADLAMP SWITCH SENSOR

12

L1 20BK/WT (PREMIUM/
LUXURY)

BACK-UP LAMP FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1289

CONNECTOR PINOUTS

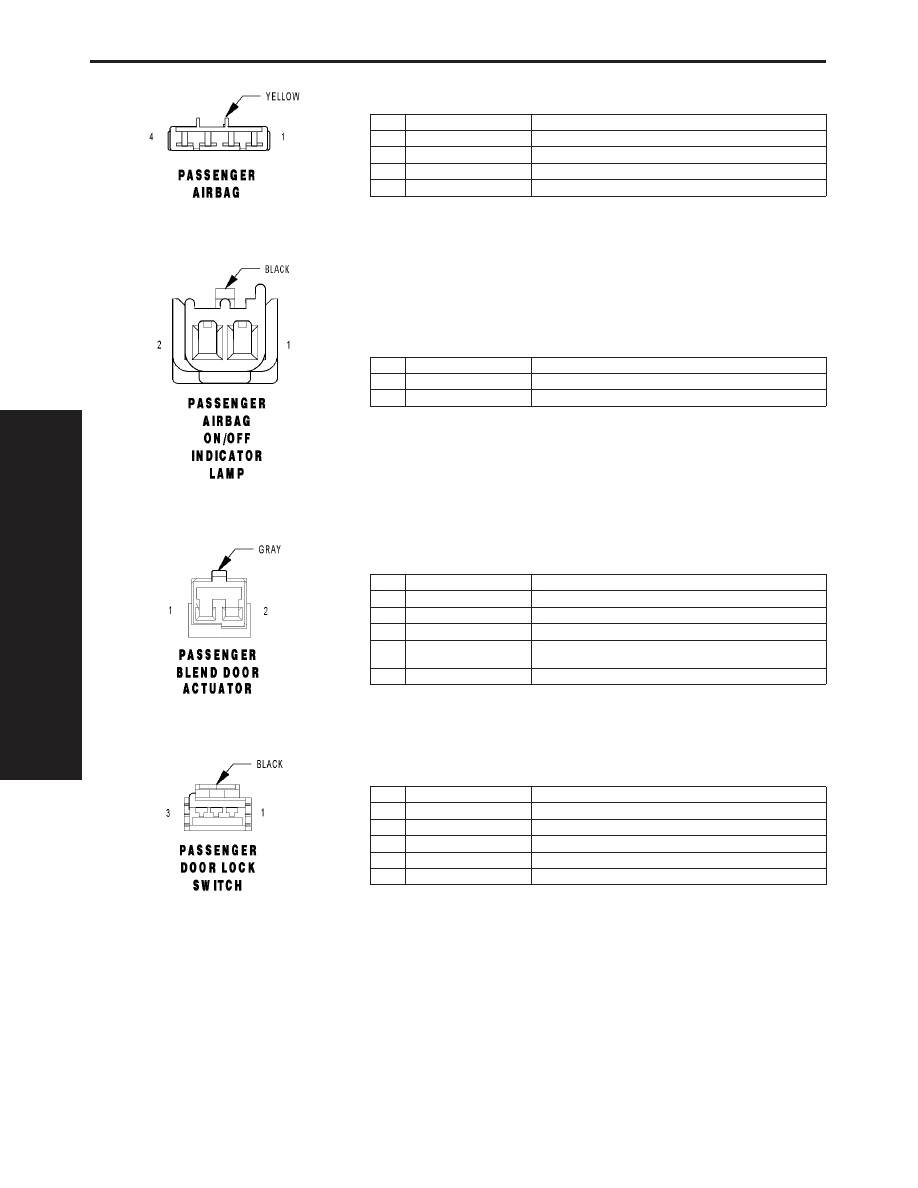

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

2

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

3

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

4

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

PASSENGER AIRBAG ON/OFF INDICATOR LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F201 20PK/OR

ORC RUN-START DRIVER

2

G104 20VT/GY

PASSENGER AIRBAG ON/OFF INDICATOR LAMP GROUND

PASSENGER BLEND DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT (ATC)

PASSENGER BLEND DOOR DRIVER (B)

1

C34 20DB/LB (LHD MTC)

COMMON DOOR DRIVER (B)

1

C33 20LB/BR (RHD MTC)

PASSENGER BLEND DOOR DRIVER (A)

2

C33 20LB/BR (ATC/LHD
MTC)

PASSENGER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (RHD MTC)

COMMON DOOR DRIVER (B)

PASSENGER DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

2

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

3

Z460 20BK/LG (LHD)

GROUND

3

Z461 20BK/DG (RHD)

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1290

CONNECTOR PINOUTS

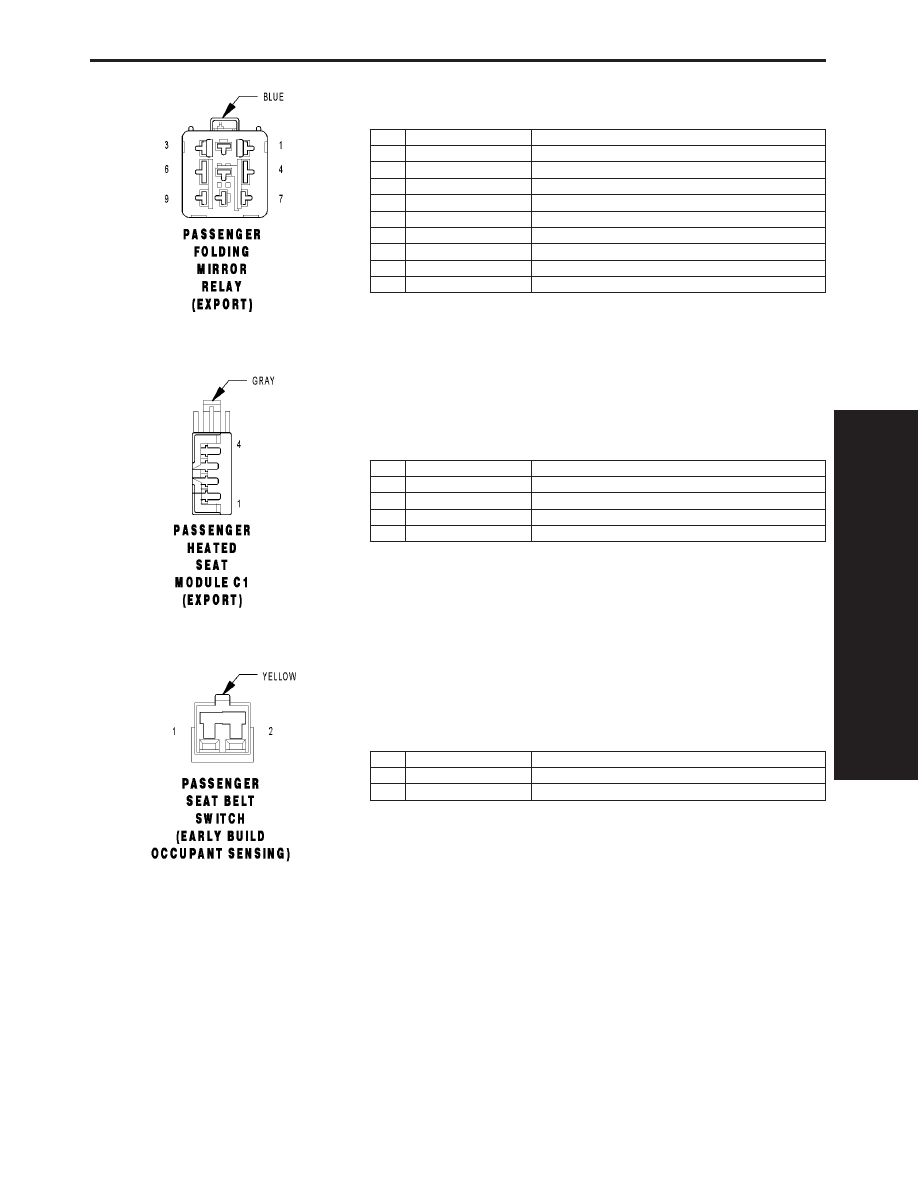

PASSENGER FOLDING MIRROR RELAY (EXPORT) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 20LG/RD

FUSED B(+)

5

P164 18LG/DB

PASSENGER FOLDING MIRROR RELAY INPUT

6

P162 18LG/DG

PASSENGER FOLDING MIRROR RELAY CONTROL

7

-

-

8

P160 18TN/LG

PASSENGER FOLDING MIRROR RELAY OUTPUT

9

-

-

PASSENGER HEATED SEAT MODULE C1 (EXPORT) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z848 18BK/OR

GROUND

2

P8 20LG/WT

PASSENGER HEATED SEAT SWITCH MUX

3

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A210 14OR/RD

FUSED B(+)

PASSENGER SEAT BELT SWITCH (EARLY BUILD OCCUPANT SENSING) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R58 16LB/GY

PASSENGER SEAT BELT SWITCH SENSE

2

R60 16LB/TN

PASSENGER SEAT BELT SWITCH GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1291

CONNECTOR PINOUTS

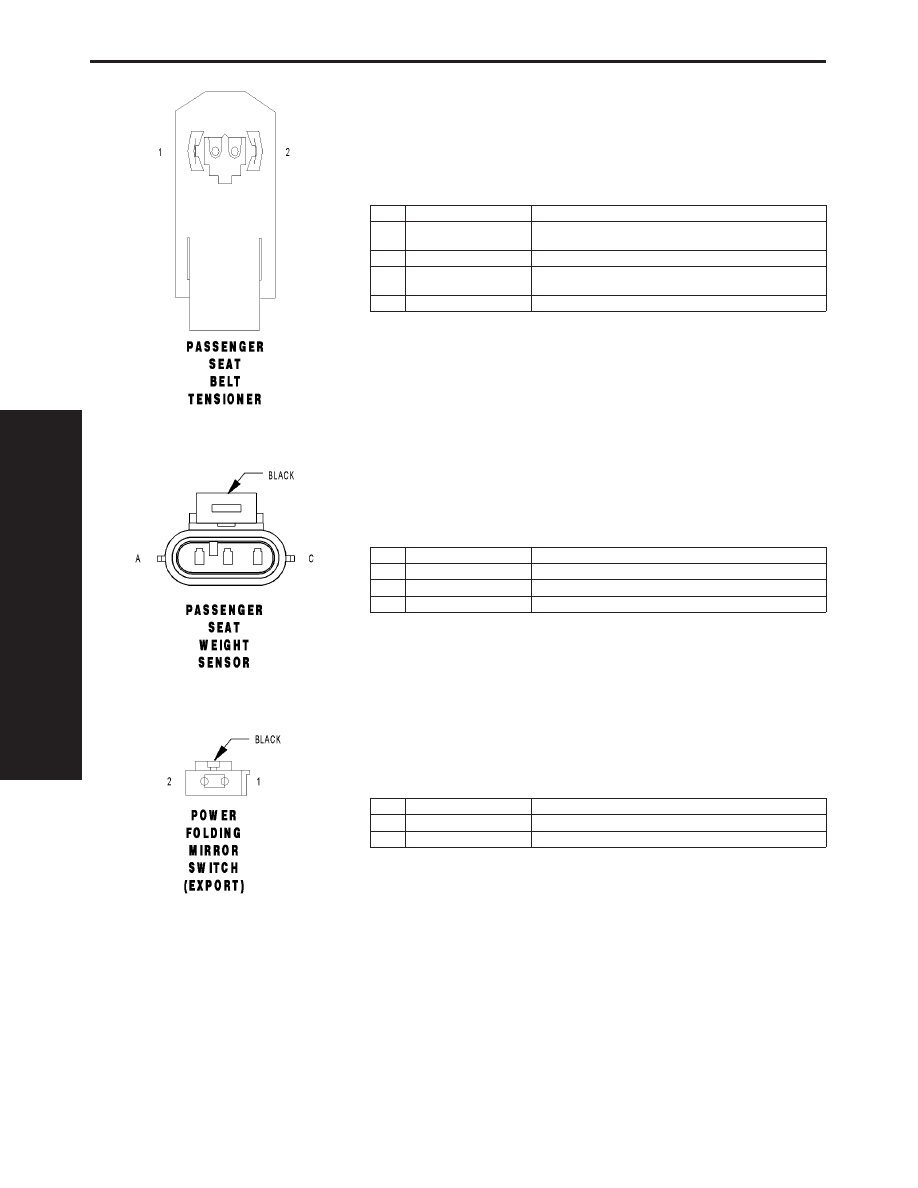

PASSENGER SEAT BELT TENSIONER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R56 18LB/DG (EXCEPT
EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 1

1

R54 18LB/YL (EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 2

2

R54 18LB/YL (EXCEPT
EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG (EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 1

PASSENGER SEAT WEIGHT SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

B

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

C

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

POWER FOLDING MIRROR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P136 20TN/YL

FOLDING MIRROR SWITCH SENSE

2

Z888 20BK/YL

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1292

CONNECTOR PINOUTS
