Chrysler RG Voyager. Manual - part 329





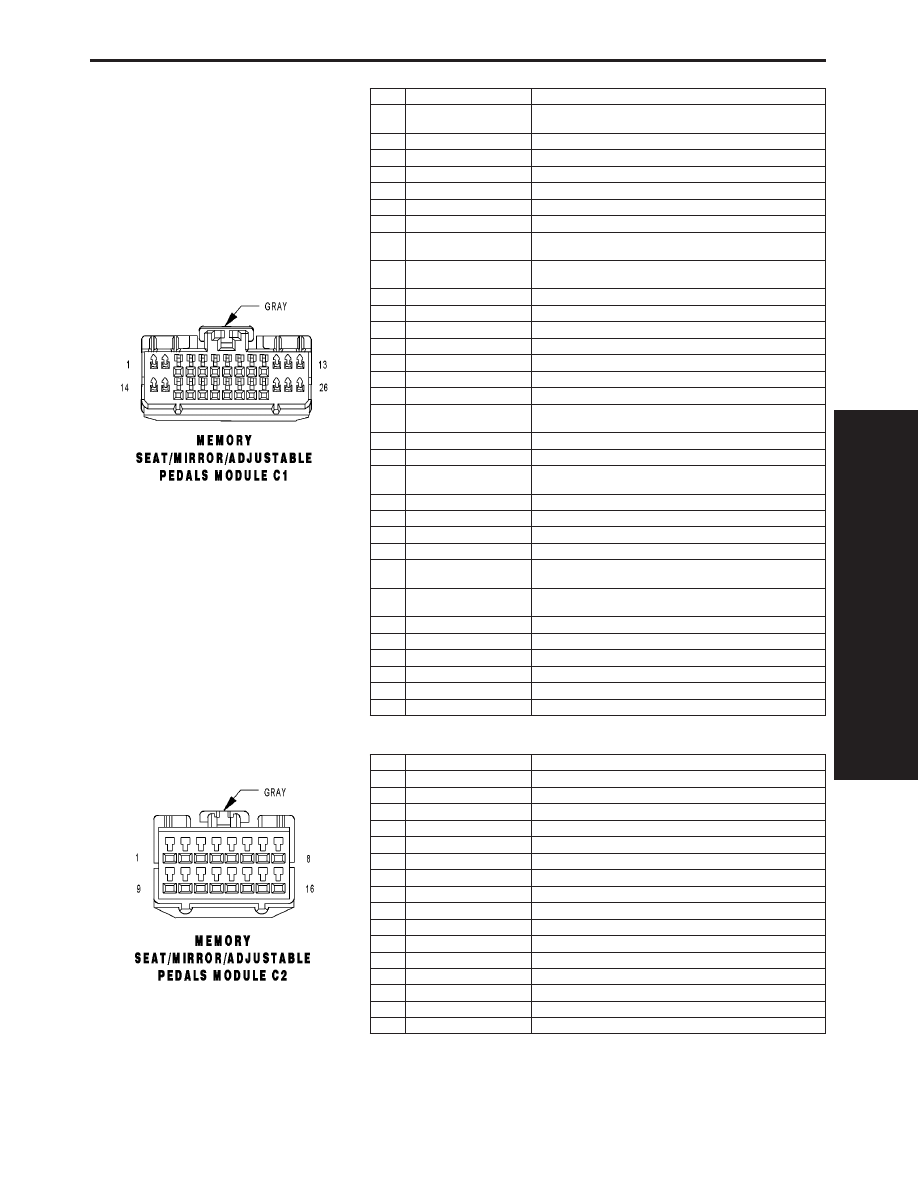

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

P205 14LG/DB (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS MOTOR FORWARD

2

-

-

3

P69 22TN/DB (LHD)

LEFT MIRROR SENSOR GROUND

3

P66 22TN/LG (RHD)

RIGHT MIRROR SENSOR GROUND

4

-

-

5

P64 22TN (LHD)

LEFT MIRROR VERTICAL POSITION SIGNAL

5

P67 22TN/OR (RHD)

RIGHT MIRROR VERTICAL POSITION SIGNAL

6

Q103 180R/LG (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SWITCH FORWARD

7

Q102 18OR/LB (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SWITCH REARWARD

8

P65 22TN/VT (LHD)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

8

P68 22TN/YL (RHD)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

9

P73 20TN/YL (LHD)

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

9

P70 20TN/LB (RHD)

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

10

-

-

11

D25 20WT/VT

PCI BUS

12

-

-

13

P206 14LG/TN (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS MOTOR REARWARD

14

-

-

15

-

-

16

G11 20VT/TN (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SENSOR FEED

17

P75 20TN/LG (LHD)

LEFT MIRROR LEFT DRIVER

17

P74 20TN/DB (RHD)

RIGHT MIRROR LEFT DRIVER

18

P71 20TN/DG (LHD)

LEFT MIRROR UP DRIVER

18

P72 20TN/GY (RHD)

RIGHT MIRROR UP DRIVER

19

G12 22VT/BR (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SENSOR SIGNAL

20

G912 20VT/WT (ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SENSOR RETURN

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

P19 20LG/LB

DRIVER SEAT FRONT UP SWITCH SENSE

2

P11 20LG/YL

DRIVER SEAT REAR UP SWITCH SENSE

3

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

4

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

5

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

6

P27 20LG/LB

DRIVER SEAT REAR RISER POSITION SIGNAL

7

P21 20LG/TN

DRIVER SEAT FRONT DOWN SWITCH SENSE

8

P13 20LG/OR

DRIVER SEAT REAR DOWN SWITCH SENSE

9

P15 20LG/WT

DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE

10

P43 20LG/VT

DRIVER SEAT RECLINER UP SWITCH SENSE

11

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

12

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

13

-

-

14

P17 20LG/DG

DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE

15

P41 20LG/DB

DRIVER SEAT RECLINER DOWN SWITCH SENSE

16

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1285

CONNECTOR PINOUTS

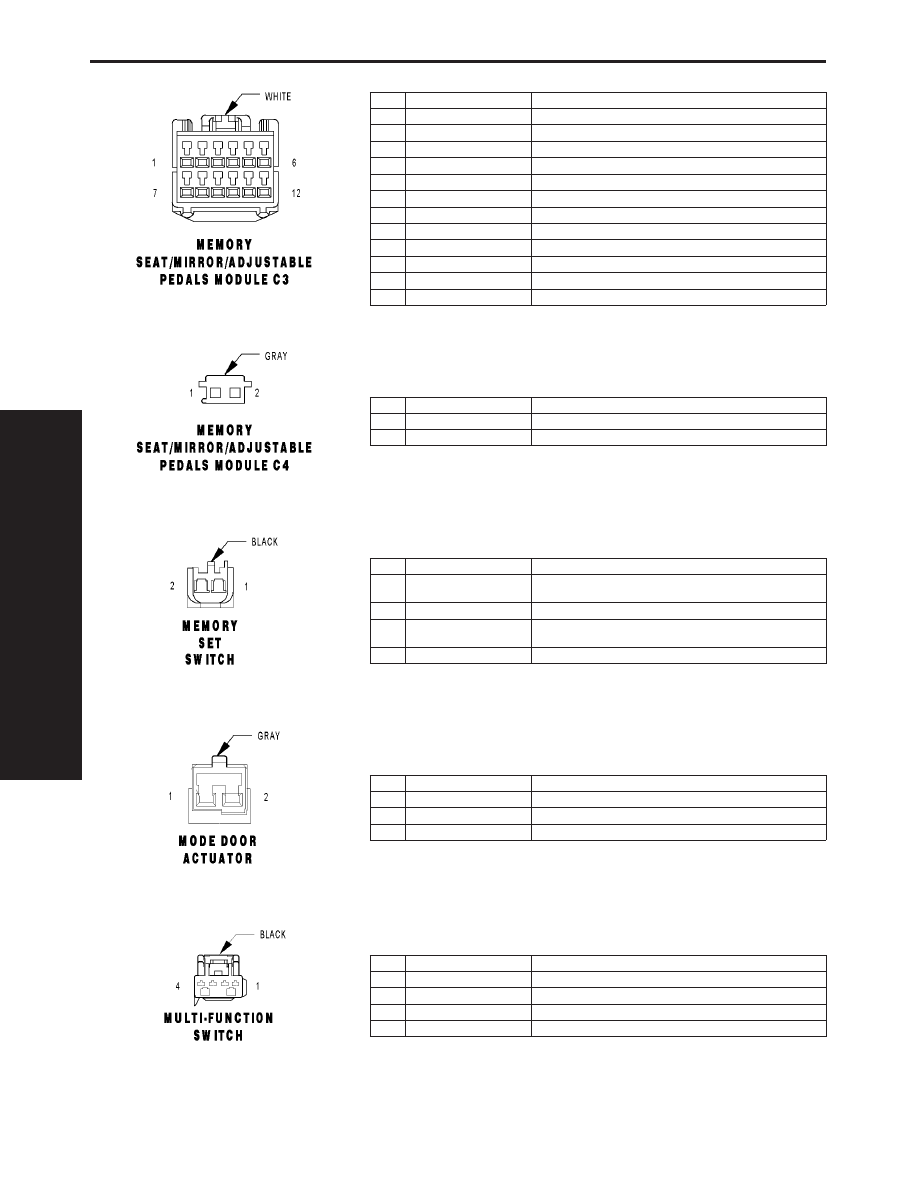

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P115 14LG

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

4

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

5

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

6

-

-

7

-

-

8

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

9

P9 20LG/OR

DRIVER SEAT SWITCH B(+) SUPPLY

10

-

-

11

P113 14LG/WT

DRIVER SEAT REAR DOWN DRIVER

12

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C4 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A210 14OR/RD

FUSED B(+)

2

Z849 14BK/OR

GROUND

MEMORY SET SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G200 20VT/BR (EXCEPT
EXPORT)

MEMORY SELECT SWITCH MUX

1

G200 22VT/BR (EXPORT)

MEMORY SELECT SWITCH MUX

2

G920 20VT/YL (EXCEPT
EXPORT)

MEMORY SELECT SWITCH RETURN

2

G920 22VT/YL (EXPORT)

MEMORY SELECT SWITCH RETURN

MODE DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY (ATC)

MODE DOOR DRIVER (B)

1

C34 20DB/LB (MTC)

COMMON DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

MULTI-FUNCTION SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

W52 22BR/YL

FRONT WIPER SWITCH MUX

2

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

3

L305 20WT/LB

TURN SIGNAL SWITCH MUX

4

G194 22VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1286

CONNECTOR PINOUTS

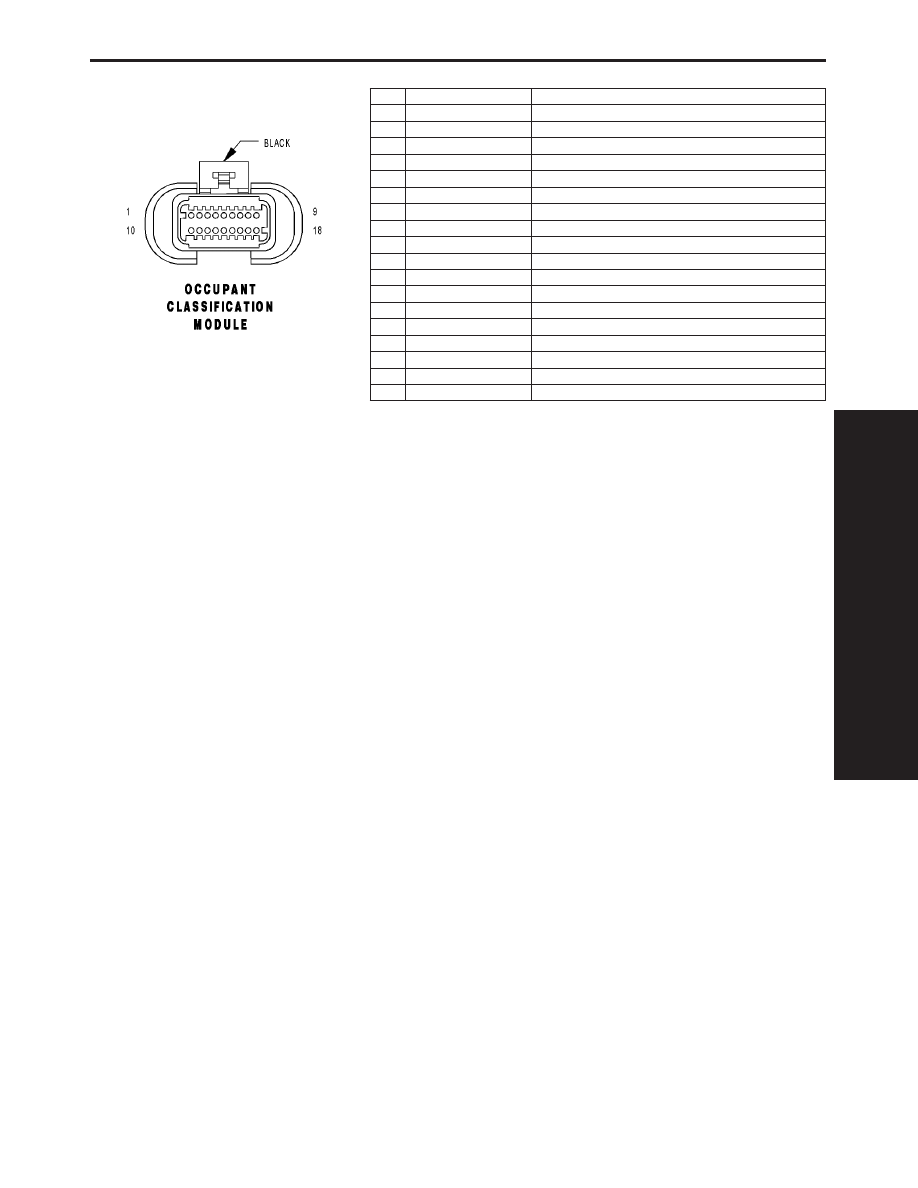

OCCUPANT CLASSIFICATION MODULE - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

D105 20LG/LB

BELT TENSION SENSOR SIGNAL

5

Z104 20BK/LG

GROUND

6

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

7

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

8

D25 20WT/VT

PCI BUS

9

F201 20PK/OR

ORC RUN-START DRIVER

10

-

-

11

-

-

12

-

-

13

-

-

14

R986 20LG/BR

BELT TENSION SENSOR GROUND

15

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

16

R86 20LG/LB

BELT TENSION SENSOR FEED

17

-

-

18

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1287

CONNECTOR PINOUTS

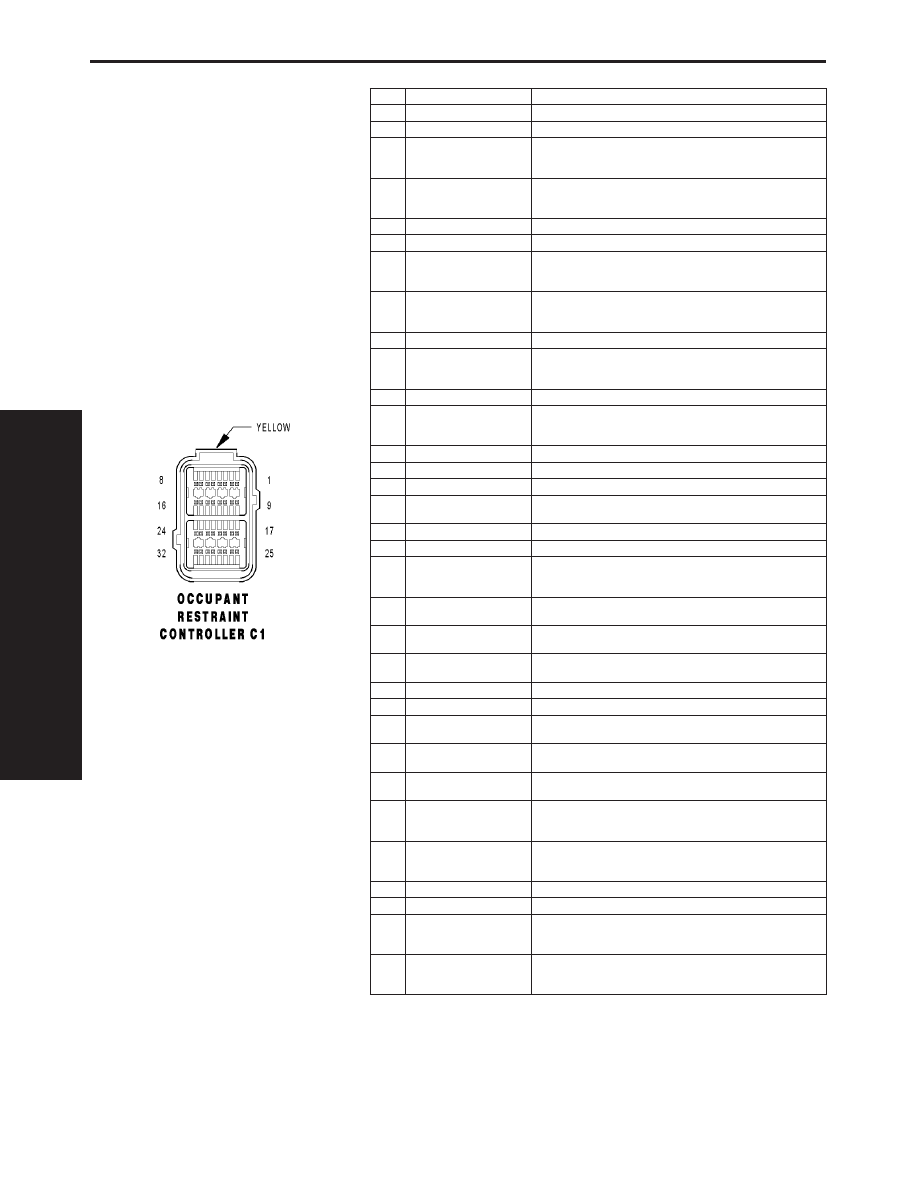

OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG (EXCEPT
EARLY BUILD/EXCEPT OC-
CUPANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL (EXCEPT
EARLY BUILD/EXCEPT OC-
CUPANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

R4 20OR/LB (EARLY
BUILD SIDE AIRBAG/
OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 1

8

R2 20WT/LB (EARLY
BUILD SIDE AIRBAG/
OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 2

9

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

10

R58 20LB/GY (EARLY
BUILD OCCUPANT SENS-
ING)

PASSENGER SEAT BELT SWITCH SENSE

11

R59 20LG/TN

DRIVER SEAT BELT SWITCH GROUND

12

R60 20LG/TN (EARLY
BUILD OCCUPANT SENS-
ING)

PASSENGER SEAT BELT SWITCH GROUND

13

-

-

14

-

-

15

R13 20LB (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG (SIDE AIR-
BAG)

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R15 20DB (EXCEPT RHD
EARLY BUILD LWB/SIDE
AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

19

R15 20LB (RHD EARLY
BUILD LWB/SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

20

R19 20LG/WT (SIDE AIR-
BAG)

LEFT SIDE IMPACT SENSOR 2 GROUND

21

R20 20WT/LG (SIDE AIR-
BAG)

RIGHT SIDE IMPACT SENSOR 2 GROUND

22

R17 20LG (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 2 SIGNAL

23

R18 20LB (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

24

R14 20TN/LG (SIDE AIR-
BAG)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/WT (SIDE AIR-
BAG)

LEFT CURTAIN SQUIB 1 LINE 2

26

R3 20LB/OR (SIDE AIR-
BAG)

LEFT CURTAIN SQUIB 1 LINE 1

27

R4 20OR/LB (SIDE AIRBAG
EXCEPT EARLY BUILD OC-
CUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 1

28

R2 20WT/LB (SIDE AIR-
BAG EXCEPT EARLY BUILD
OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

R56 20LB/DG (EARLY
BUILD OCCUPANT SENS-
ING)

PASSENGER SEAT BELT TENSIONER LINE 1

32

R54 20LB/YL (EARLY
BUILD OCCUPANT SENS-
ING)

PASSENGER SEAT BELT TENSIONER LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1288

CONNECTOR PINOUTS
