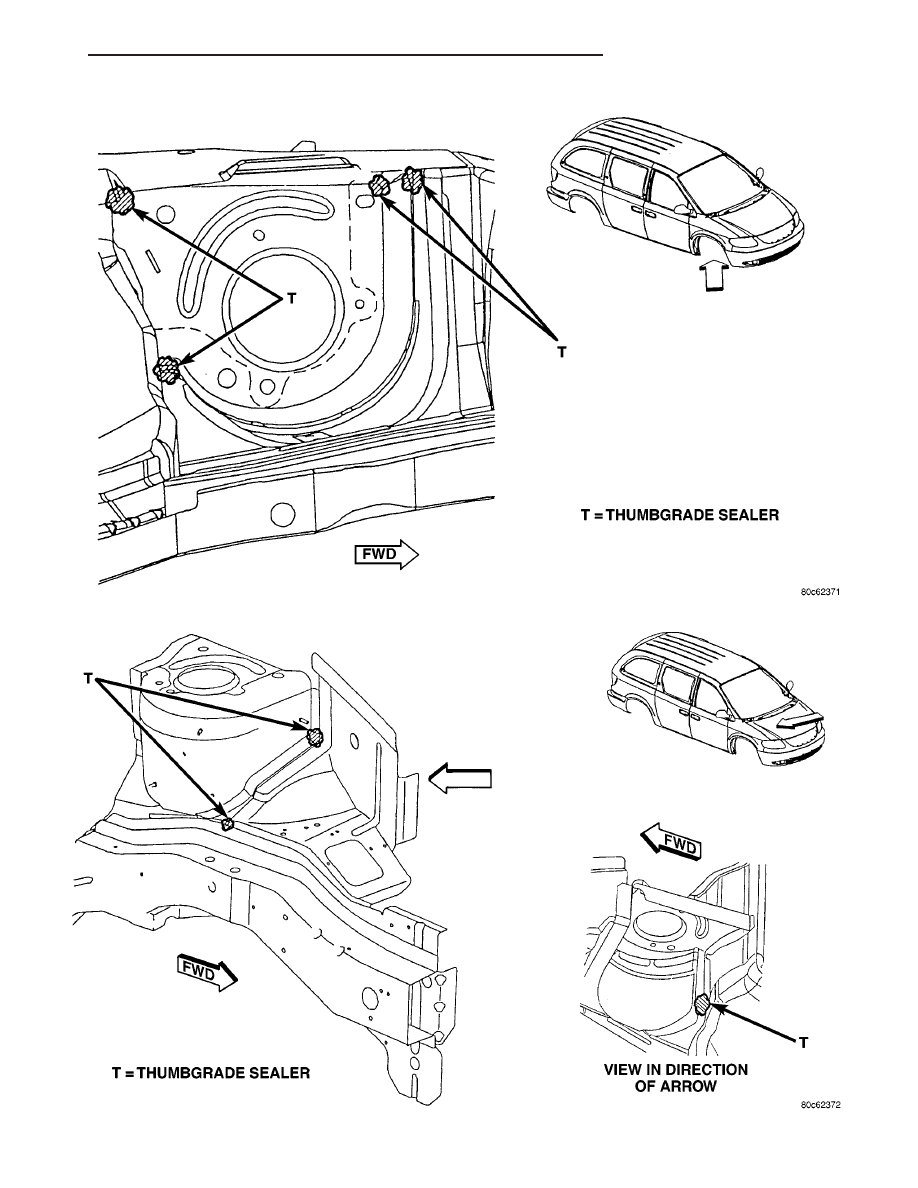

Fig. 16 SHOCK TOWER AREA - LEFT AND RIGHT SIDES

Fig. 17 OUTER SHOCK TOWER AREA - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 211

SEALER LOCATIONS (Continued)

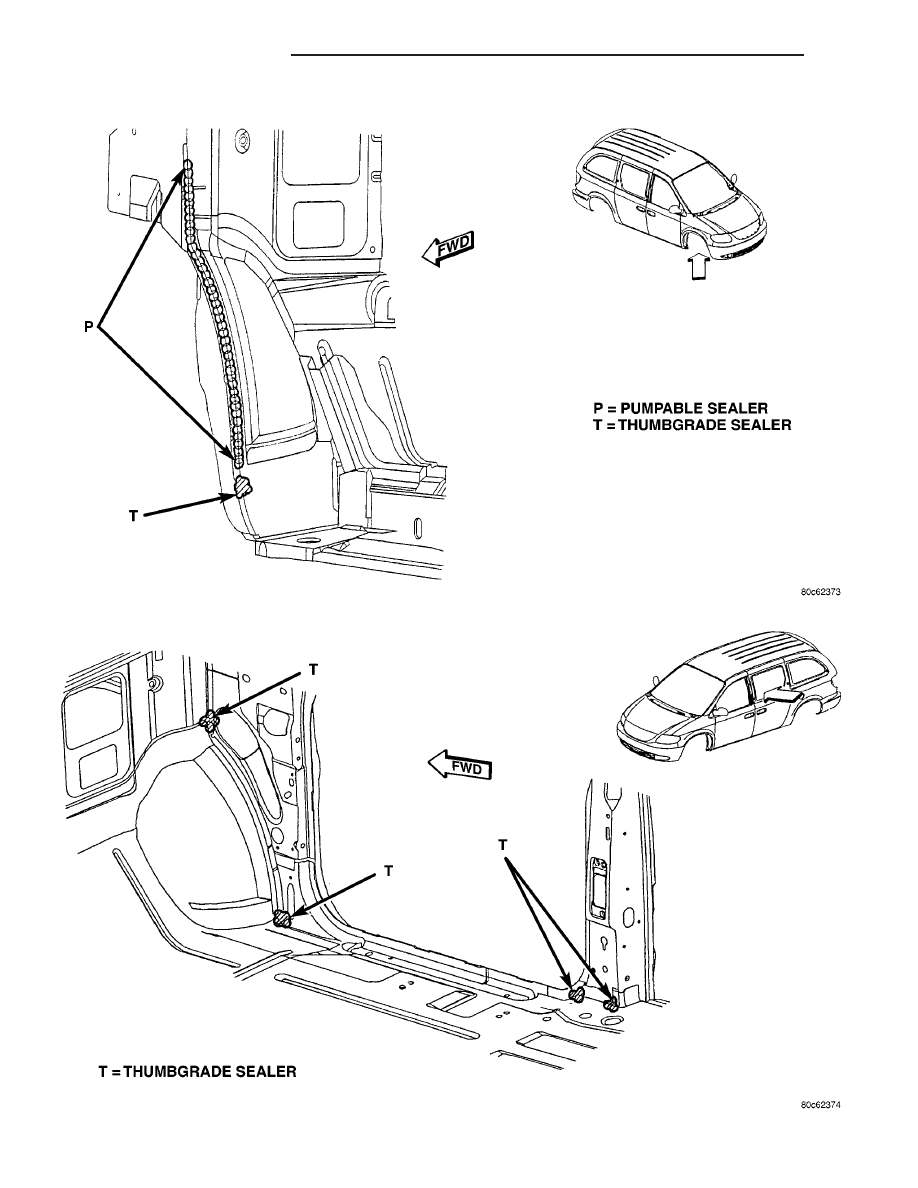

Fig. 18 CROSS MEMBER SUPPORT - LEFT AND RIGHT SIDES

Fig. 19 A & B-PILLAR FLOOR PAN RISERS - LEFT AND RIGHT SIDES

23 - 212

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

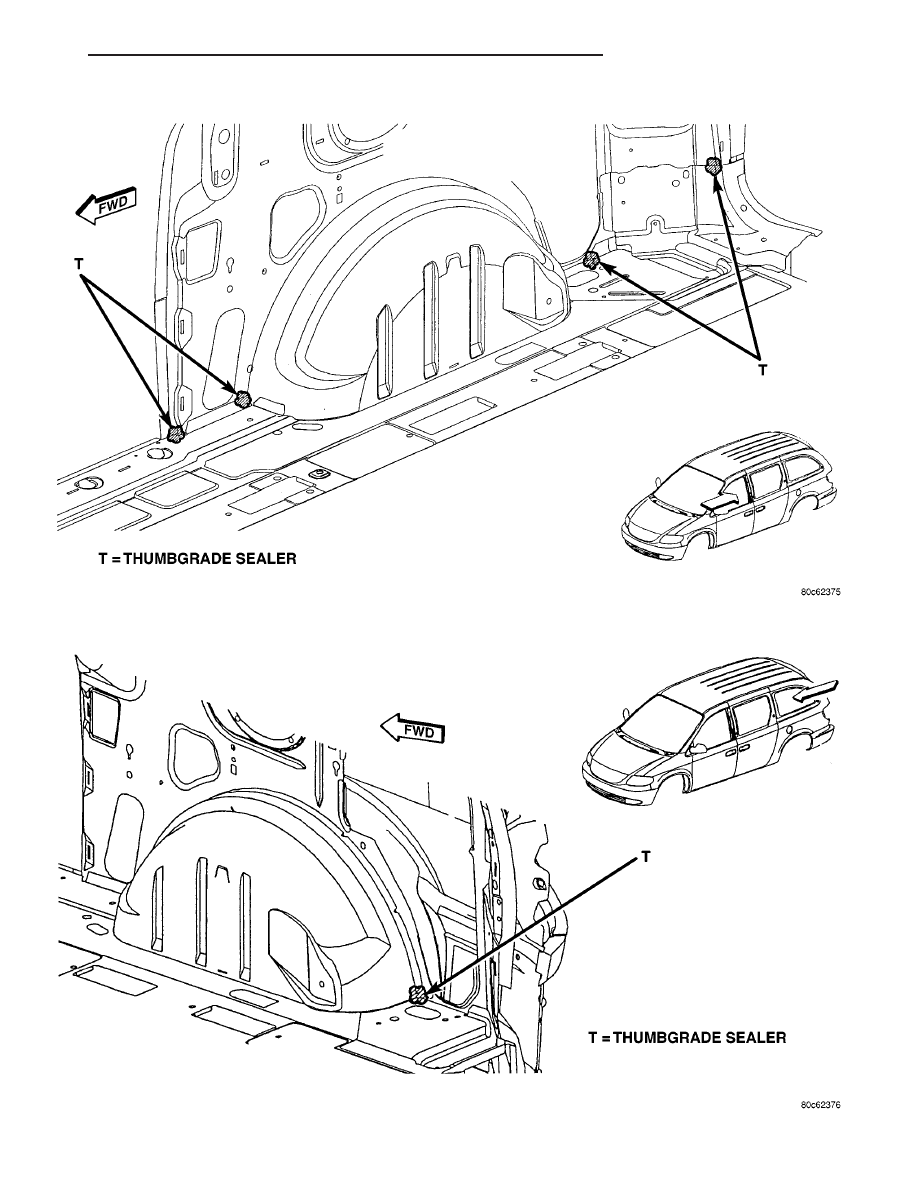

Fig. 20 REAR WHEEL HOUSE FLOOR PAN - LEFT AND RIGHT SIDES

Fig. 21 REAR WHEELHOUSE TO FLOOR PAN - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 213

SEALER LOCATIONS (Continued)

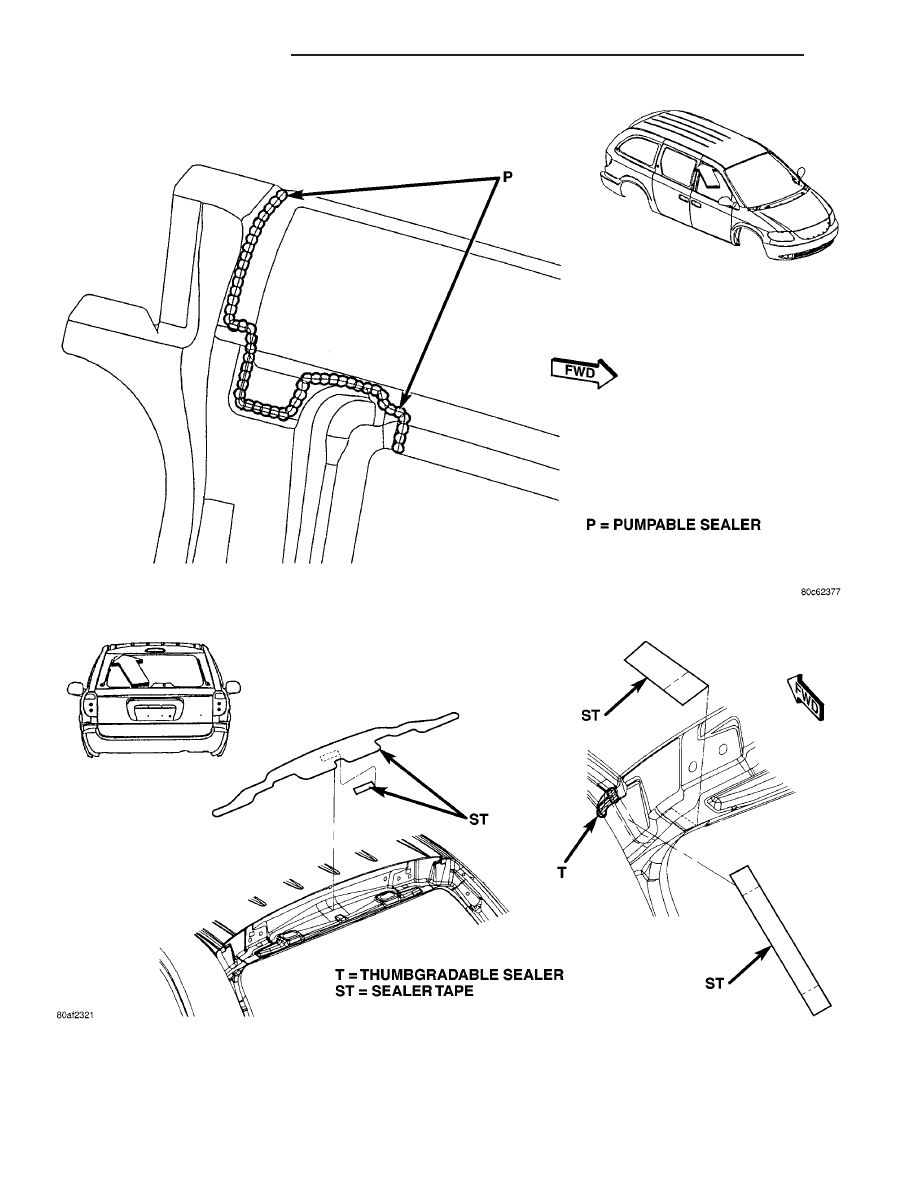

Fig. 22 UPPER SLIDING DOOR FLANGE - LEFT AND RIGHT SIDES

Fig. 23 UPPER LIFTGATE HINGE AREA - LEFT AND RIGHT SIDES

23 - 214

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
