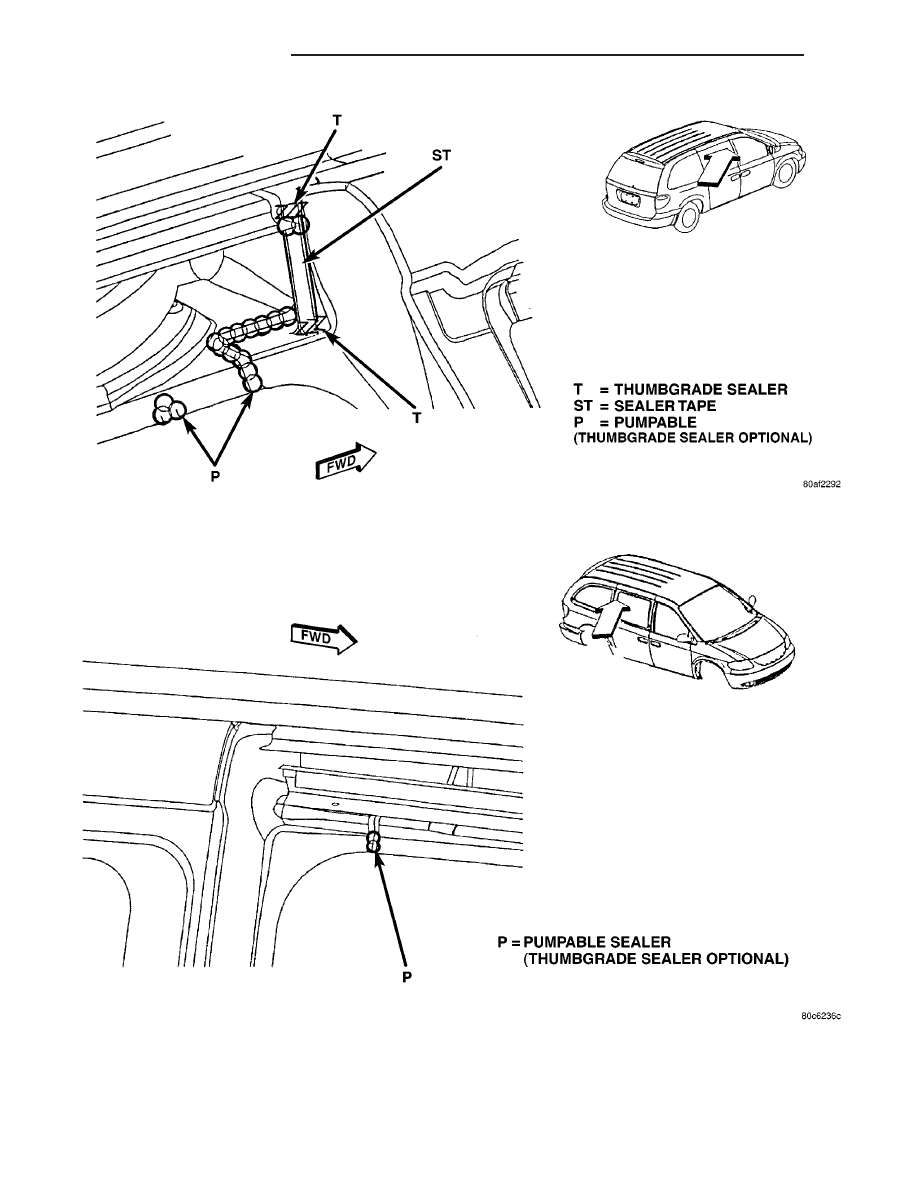

Fig. 8 SIDE QUARTER WINDSHIELD OPENING - LEFT AND RIGHT SIDES

Fig. 9 UPPER WINDSHIELD A-PILLAR - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 207

SEALER LOCATIONS (Continued)

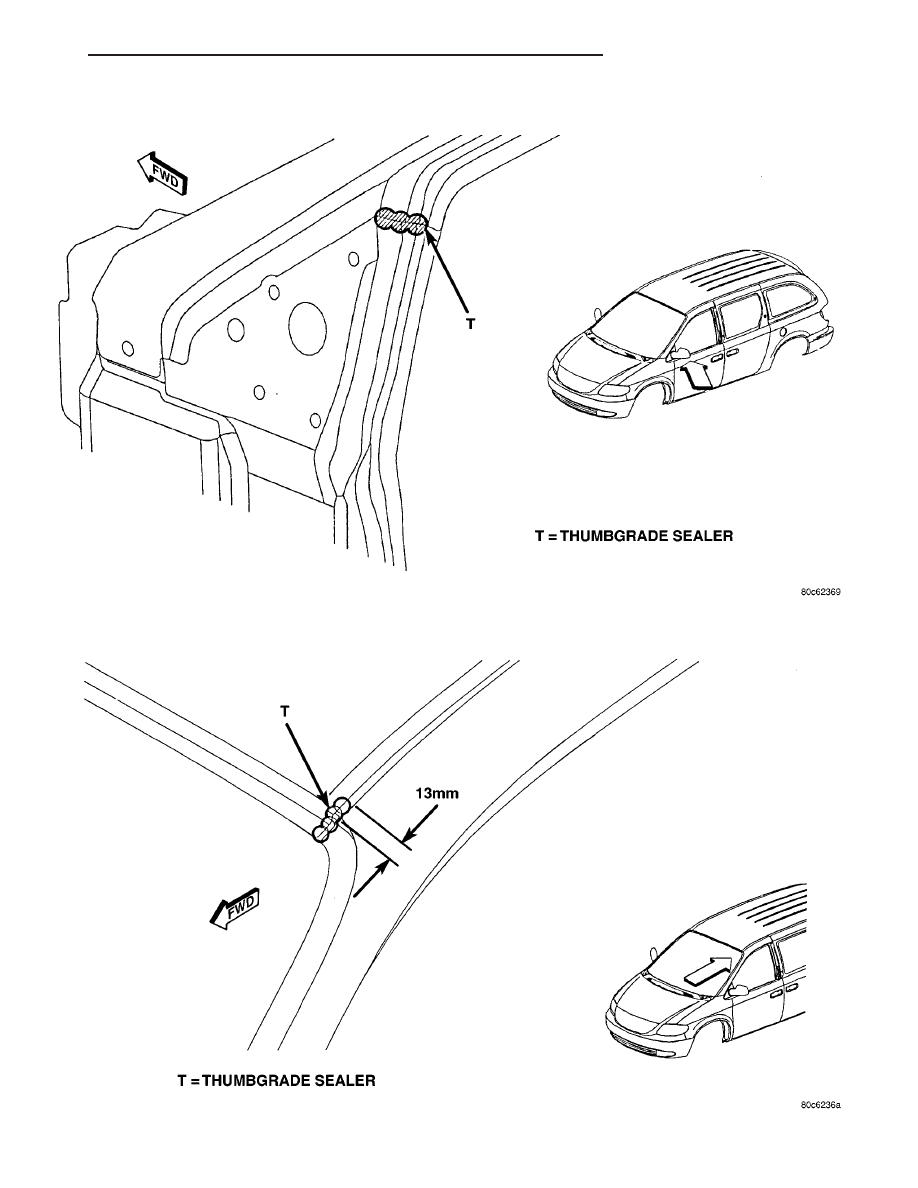

Fig. 10 ROOF TRACK C-PILLAR - LEFT AND RIGHT SIDES

Fig. 11 SLIDING DOOR UPPER FLANGE SEAMS - LEFT AND RIGHT SIDES

23 - 208

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

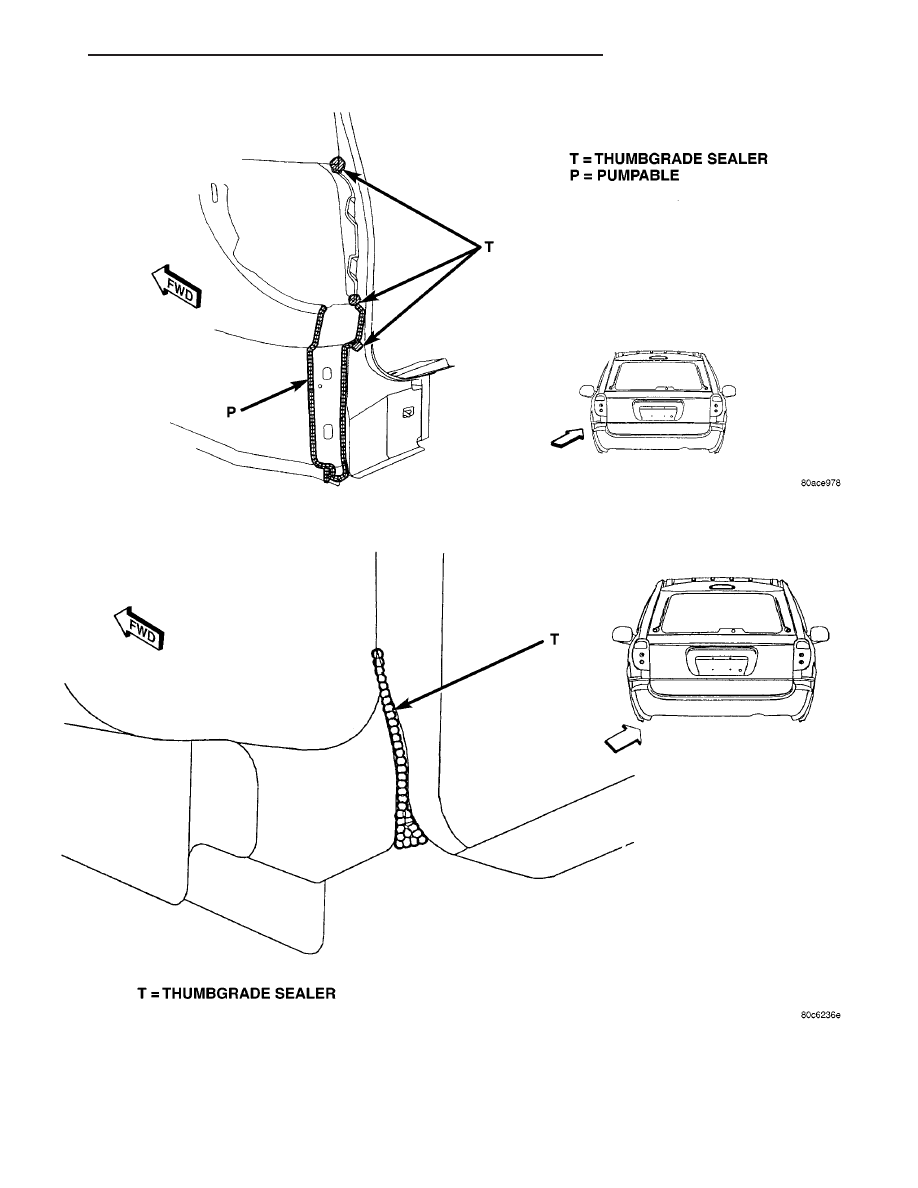

Fig. 12 QUARTER PANEL EXTERIOR AREA - LEFT AND RIGHT SIDES

Fig. 13 LOWER REAR EXTERIOR CORNER PANELS - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 209

SEALER LOCATIONS (Continued)

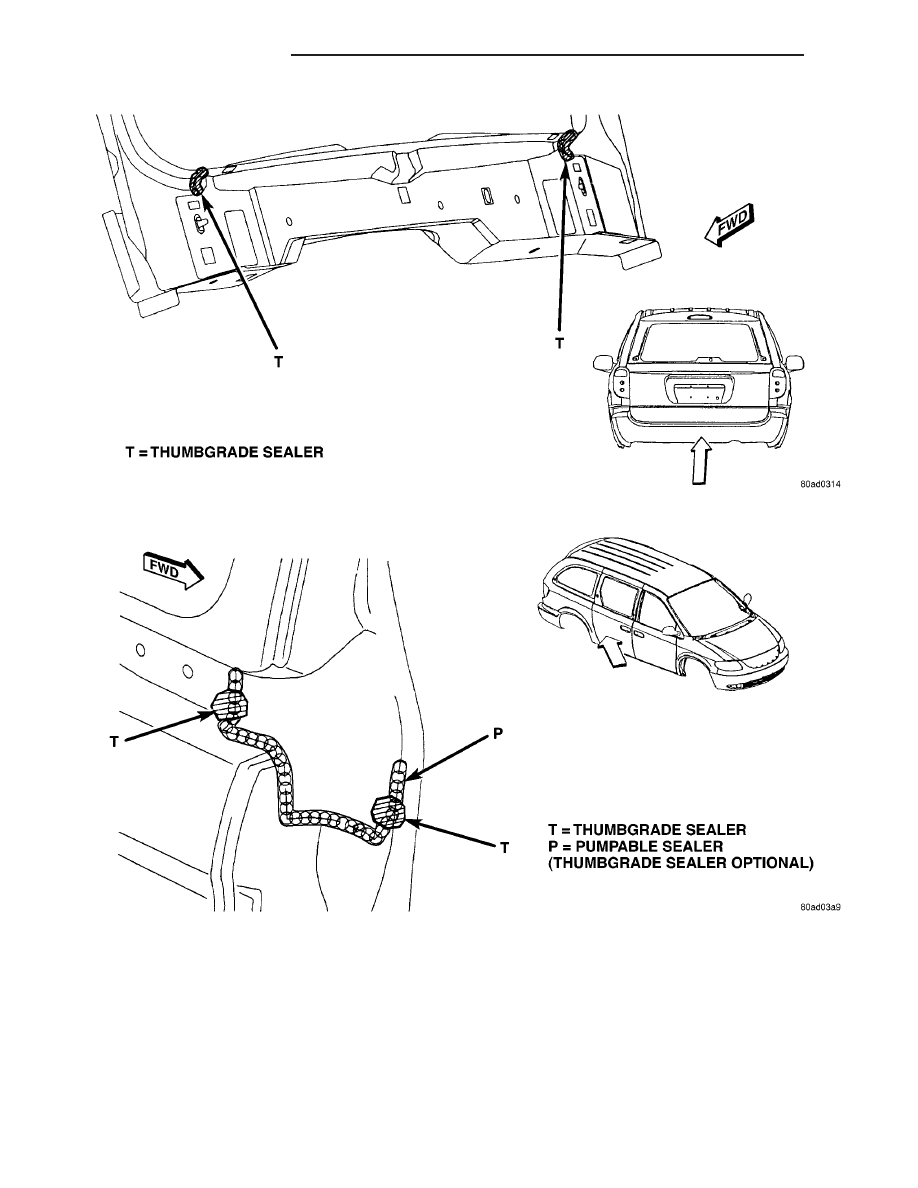

Fig. 14 LOWER SILL LIFTGATE OPENING - LEFT AND RIGHT SIDES

Fig. 15 C-PILLAR CAN - LEFT AND RIGHT SIDES

23 - 210

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
