(17) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 227).

(18) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 228).

(19) Remove input shaft to input clutch hub snap

ring (Fig. 229) (Fig. 231).

(20) Using a suitably sized socket and an arbor

press, remove input shaft from input shaft hub (Fig.
230).

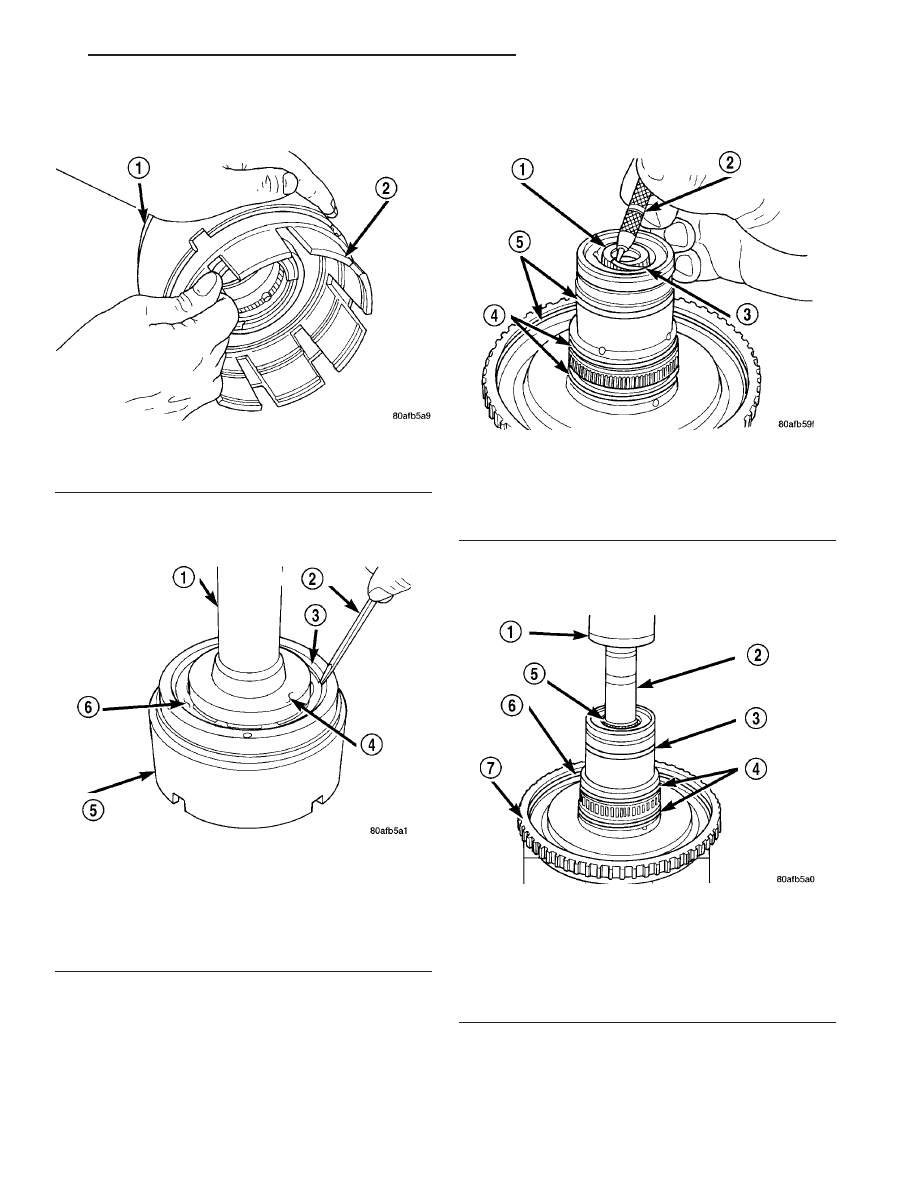

Fig. 227 Pull Retainer from Piston

1 - OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 228 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

Fig. 229 Remove Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SHARP-POINTED TOOL
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 230 Remove Input Shaft

1 - ARBOR PRESS RAM
2 - SOCKET
3 - SEAL
4 - O-RINGS
5 - INPUT SHAFT
6 - SEAL
7 - INPUT SHAFT HUB ASSEMBLY

RS

40TE AUTOMATIC TRANSAXLE

21 - 217

INPUT CLUTCH ASSEMBLY (Continued)

ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

(1) Using an arbor press, install input shaft to

input shaft hub (Fig. 232).

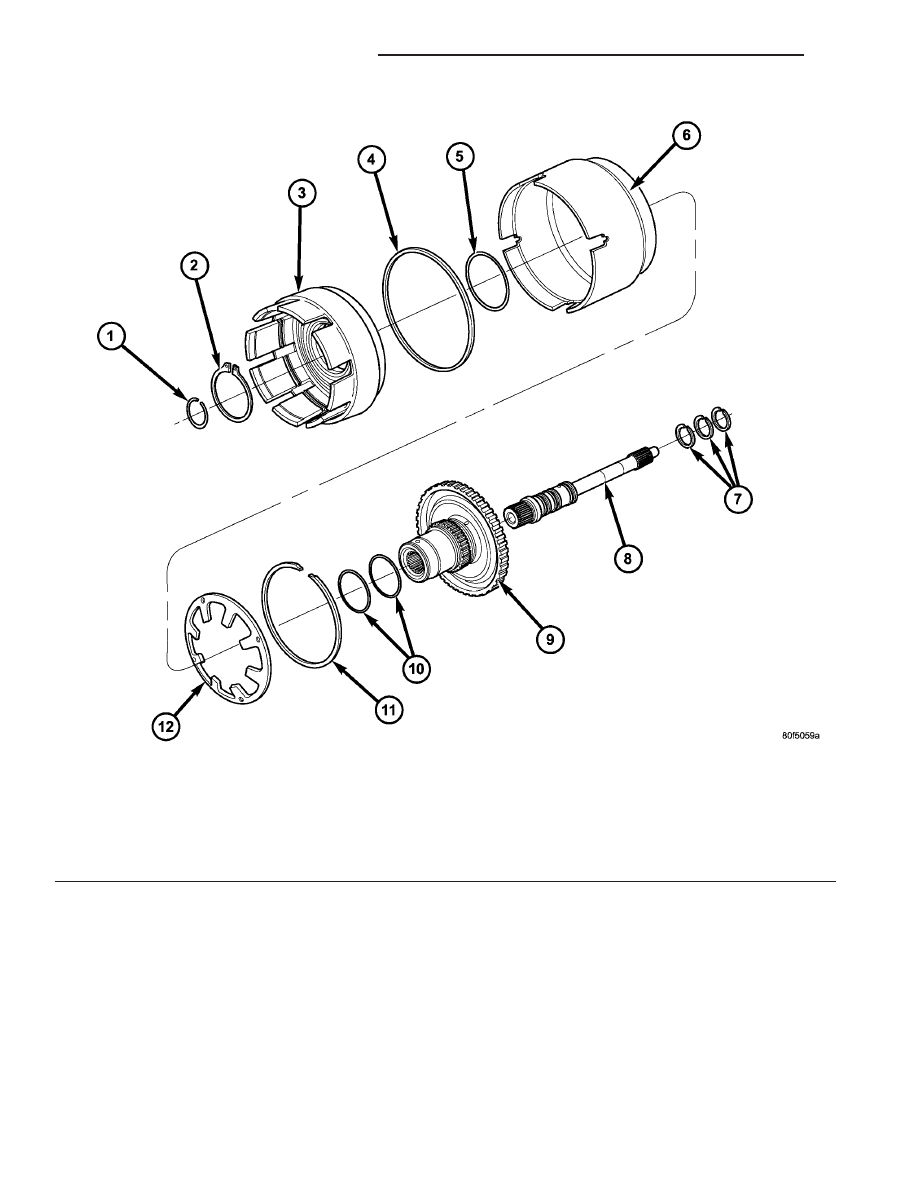

Fig. 231 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

21 - 218

40TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)

(2) Install input shaft snap ring (Fig. 233).

(3) Using an arbor press and Tool 6057, Install

OD/Reverse piston return spring and snap ring (Fig.
234) (Fig. 235).

(4) Install the OD/Reverse piston assembly to the

input clutch retainer as shown in (Fig. 236).

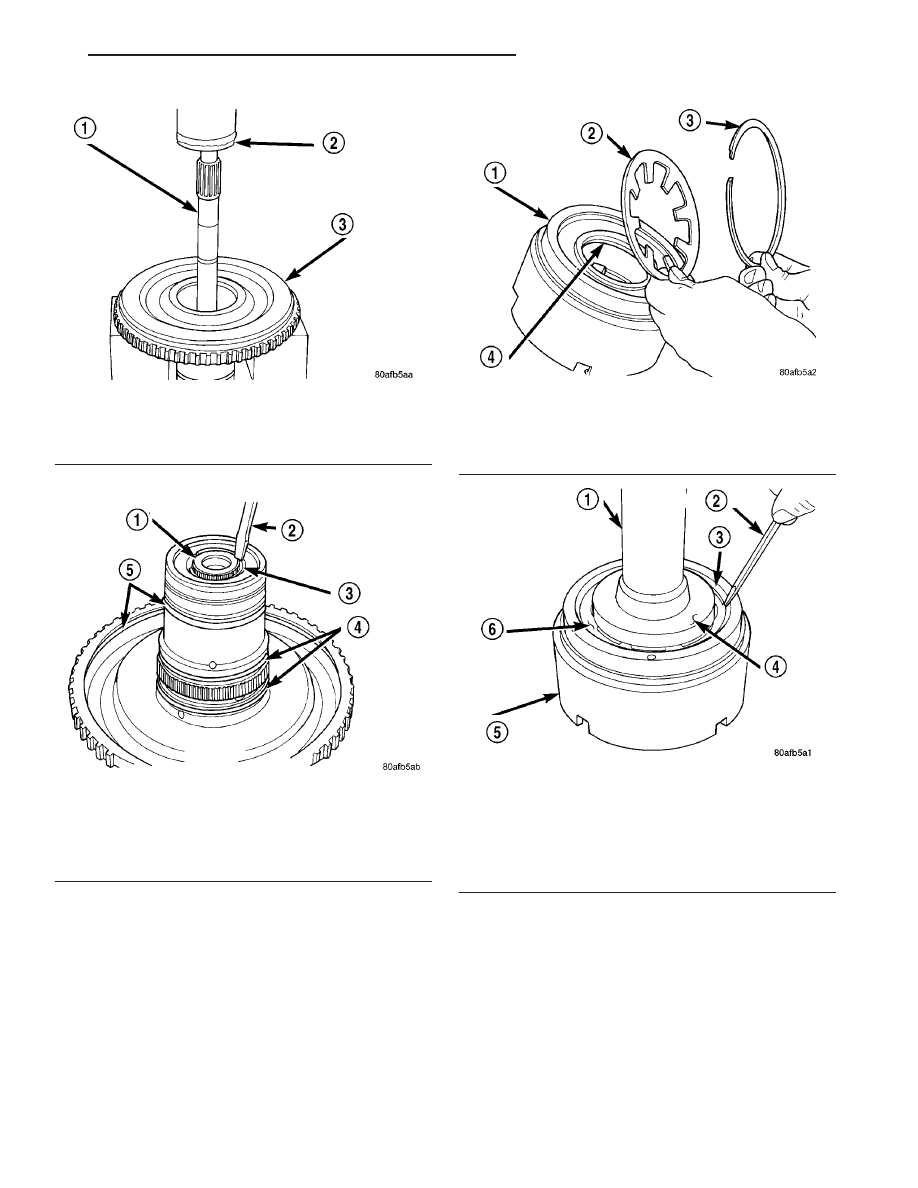

Fig. 232 Install Input Shaft

1 - INPUT SHAFT
2 - ARBOR PRESS RAM
3 - INPUT SHAFT HUB ASSEMBLY

Fig. 233 Install Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SCREWDRIVER (DO NOT SCRATCH BEARING SURFACE)
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 234 Return Spring and Snap Ring

1 - OD/REVERSE PISTON
2 - RETURN SPRING
3 - SNAP RING
4 - O-RING

Fig. 235 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

RS

40TE AUTOMATIC TRANSAXLE

21 - 219

INPUT CLUTCH ASSEMBLY (Continued)

(5) Install the input hub/shaft assy. to the OD/Re-

verse piston/clutch retainer assy. (Fig. 237).

(6) Install input hub tapered snap ring (Fig. 238)

(Fig. 239).

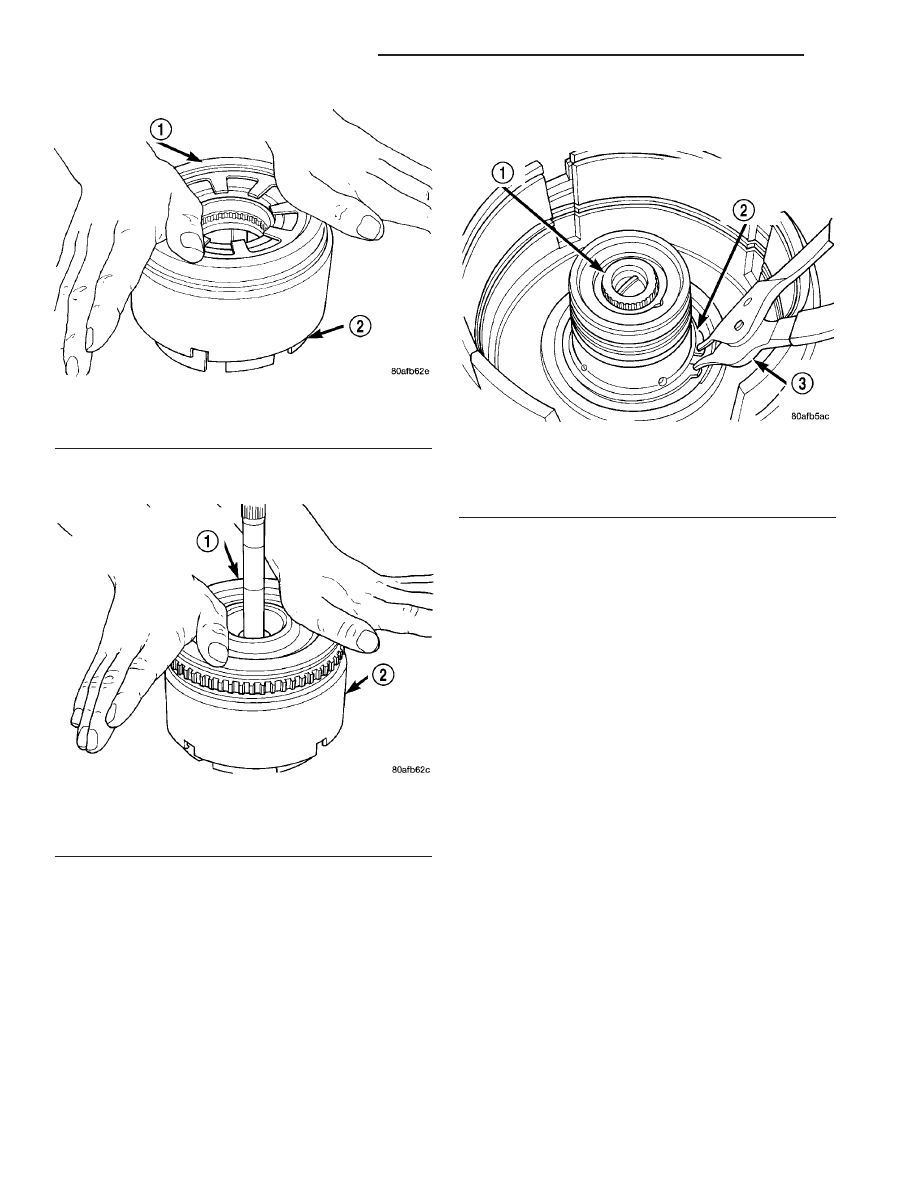

Fig. 236 Install OD/Reverse Piston

1 - PUSH DOWN TO INSTALL OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 237 Install Input Shaft Hub Assembly

1 - PUSH DOWN TO INSTALL INPUT SHAFT HUB ASSEMBLY
(ROTATE TO ALIGN SPLINES)
2 - OD/REV. PISTON

Fig. 238 Install Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

21 - 220

40TE AUTOMATIC TRANSAXLE

RS
