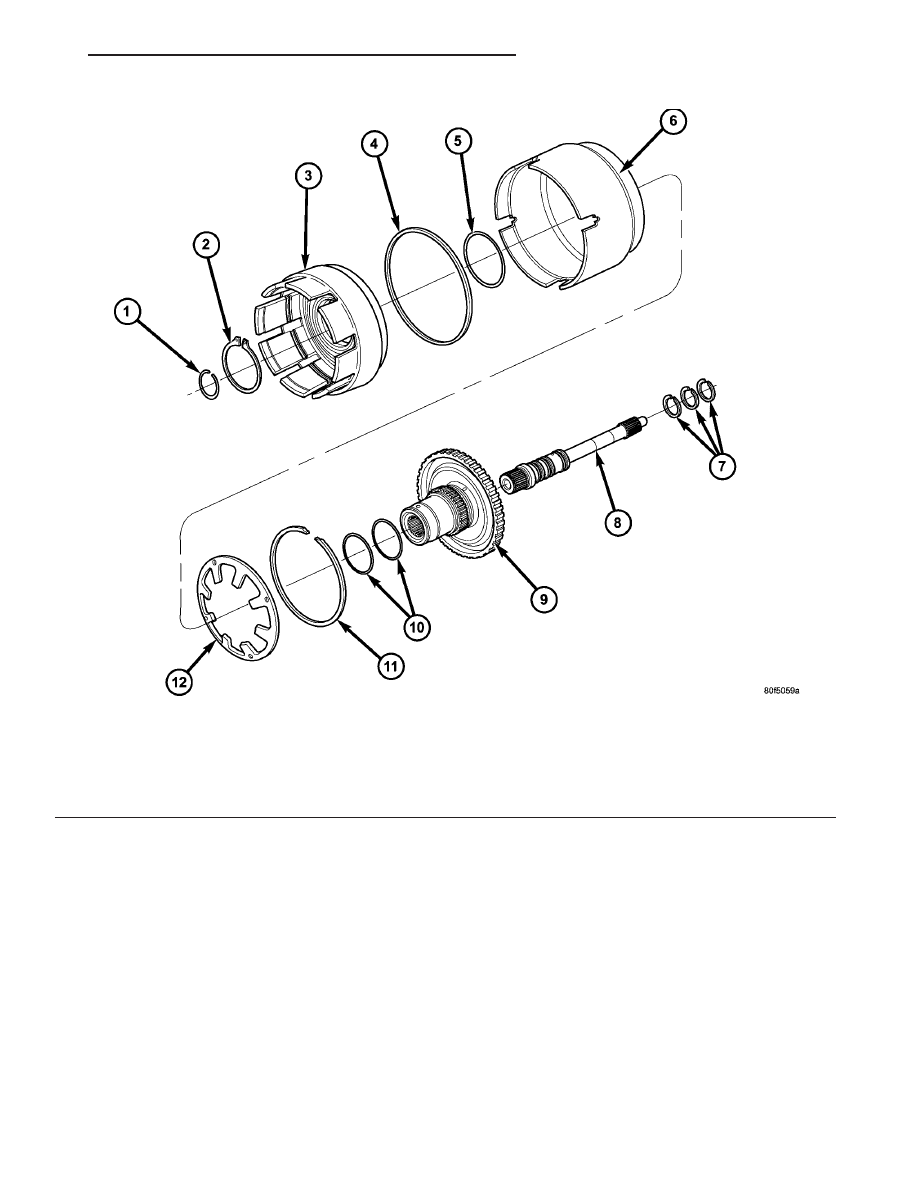

Fig. 239 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

RS

40TE AUTOMATIC TRANSAXLE

21 - 221

INPUT CLUTCH ASSEMBLY (Continued)

(7) Install UD clutch piston (Fig. 240).

(8) Install UD piston return spring and Tool 5067

as shown in (Fig. 241).

(9) Using Tool 5059A and an arbor press, Install

the UD spring retainer and snap ring (Fig. 242) (Fig.
243) (Fig. 244) Compress just enough to install snap
ring.

CAUTION: Compress return spring just enough to
install snap ring.

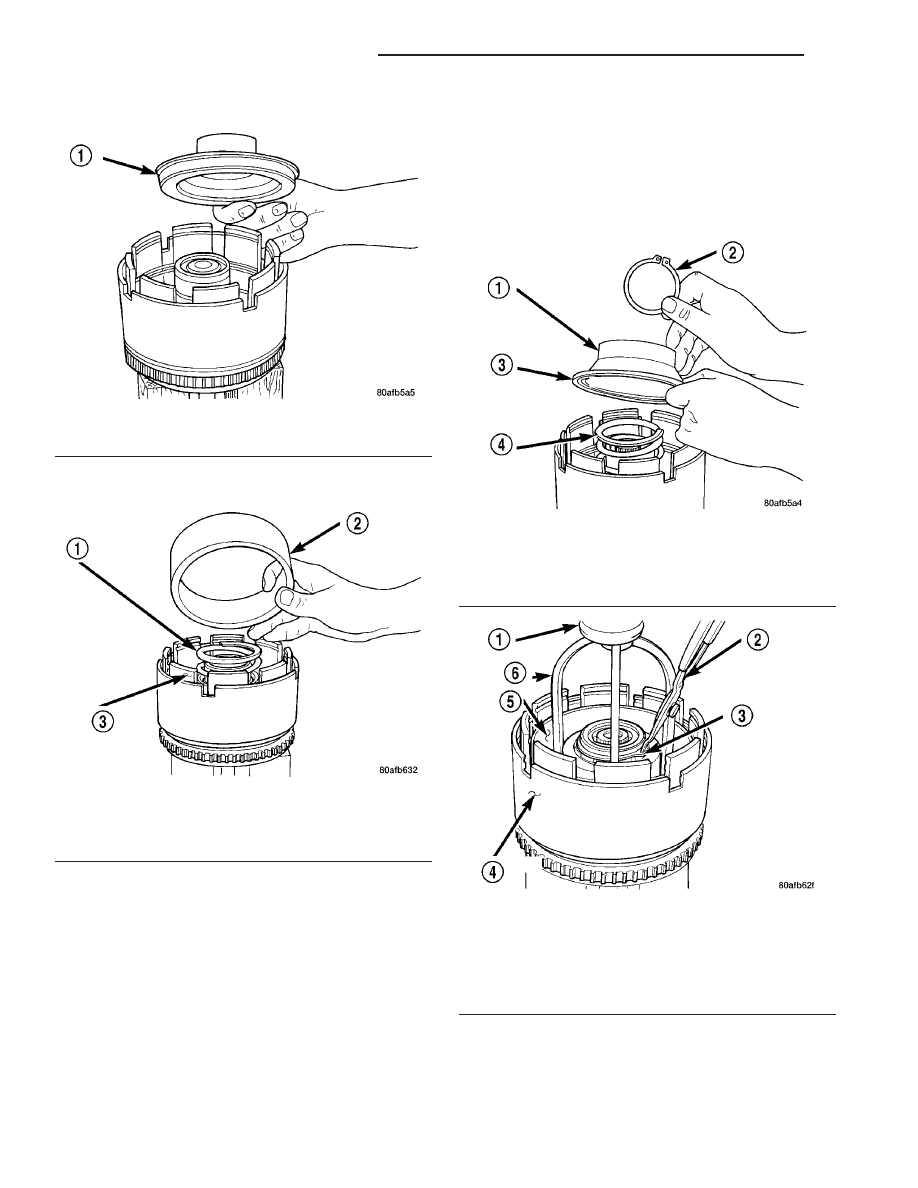

Fig. 240 Underdrive Clutch Piston

1 - PISTON

Fig. 241 Seal Compressor Special Tool 5067

1 - PISTON RETURN SPRING
2 - SPECIAL TOOL 5067
3 - INPUT SHAFT CLUTCHES RETAINER ASSEMBLY

Fig. 242 UD Return Spring and Retainer

1 - UNDERDRIVE SPRING RETAINER
2 - SNAP RING
3 - SEAL
4 - PISTON RETURN SPRING

Fig. 243 Install UD Spring Retainer and Snap Ring

1 - ARBOR PRESS RAM
2 - SNAP RING PLIERS
3 - SNAP RING
4 - OD/REVERSE PISTON
5 - TOOL 5067
6 - TOOL 5059A

21 - 222

40TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)

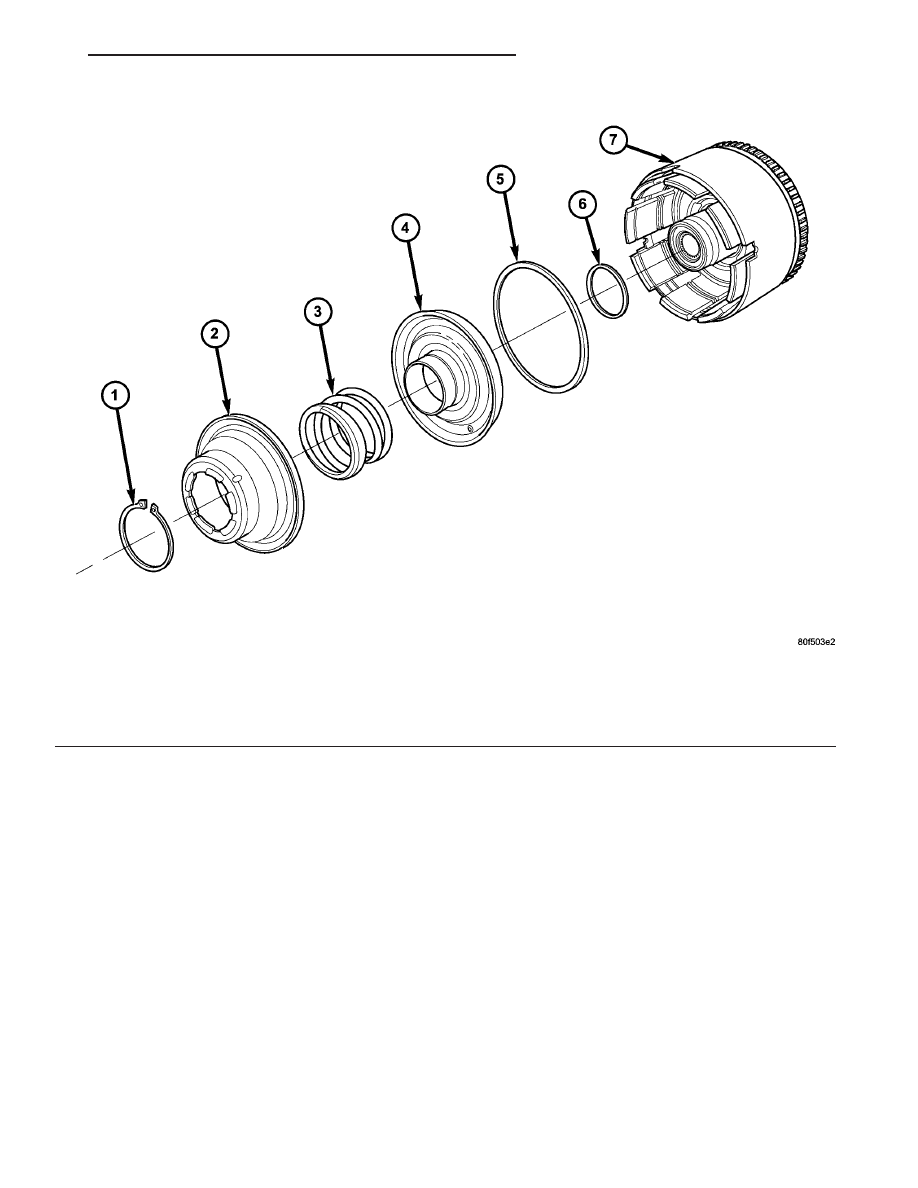

Fig. 244 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

RS

40TE AUTOMATIC TRANSAXLE

21 - 223

INPUT CLUTCH ASSEMBLY (Continued)

(10) Install the UD clutch pack. Leave out upper

disc, until snap ring is installed (Fig. 245).

(11) Install the UD clutch flat snap ring (Fig. 246).

(12) Install the last UD clutch disc (Fig. 247).
(13) Install the OD/UD clutch reaction plate and

snap ring (Fig. 248) (Fig. 249). The OD/UD clutches
reaction plate has a step on both sides. Install the
OD/UD clutches reaction plate tapered step side up.

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

(14) Seat tapered snap ring to ensure proper

installation (Fig. 250) (Fig. 251).

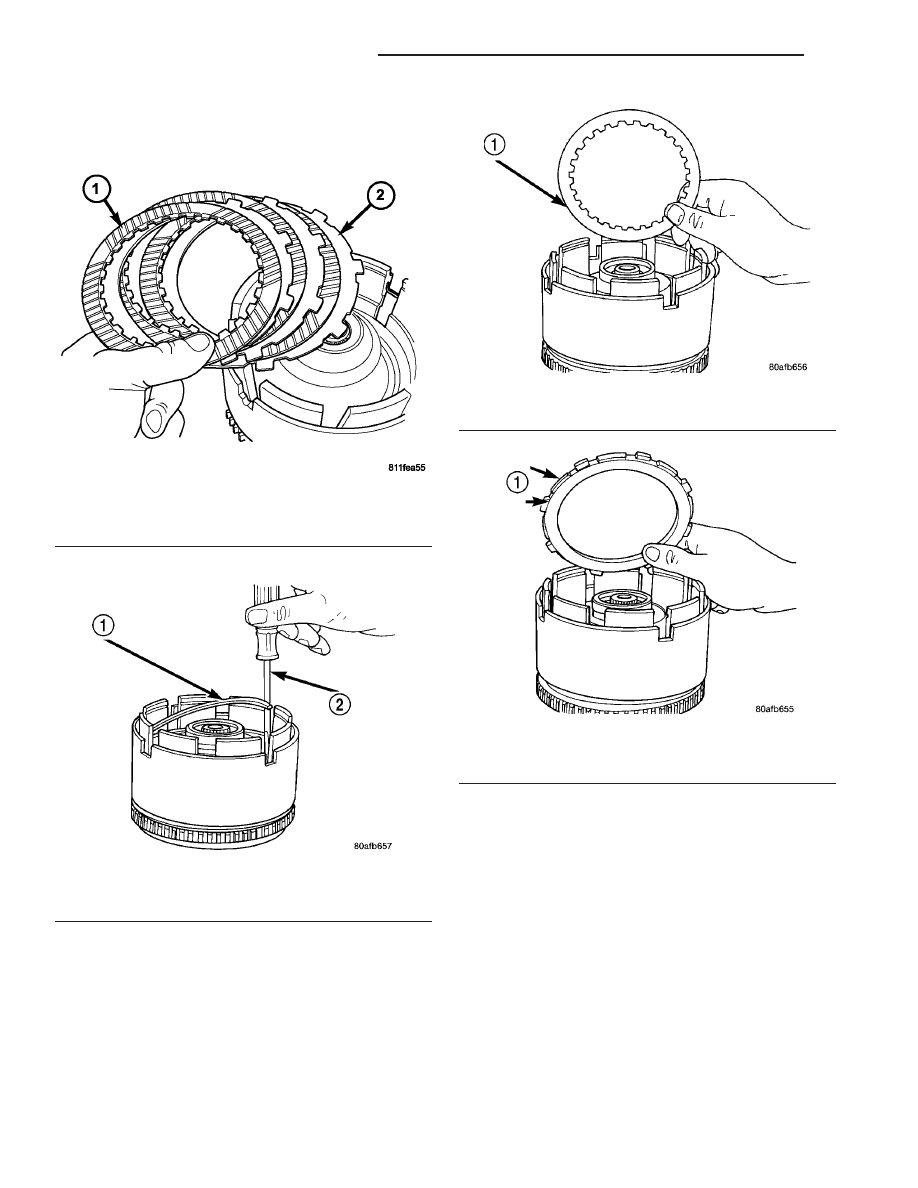

Fig. 245 Install Underdrive Clutch Pack

1 - CLUTCH DISC
2 - CLUTCH PLATE

Fig. 246 UD Clutch Flat Snap Ring

1 - UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 - SCREWDRIVER

Fig. 247 Install Last UD Clutch Disc

1 - ONE UNDERDRIVE CLUTCH DISC

Fig. 248 OD/UD Reaction Plate

1 - OD/UD CLUTCH REACTION PLATE (TAPERED STEP SIDE
UP)

21 - 224

40TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)
