(2) Install selector cable to gearshift mechanism

(Fig. 206). Install retainer clip (Fig. 207).

(3) Install crossover cable to gearshift mechanism

(Fig. 208). Install retainer clip (Fig. 209).

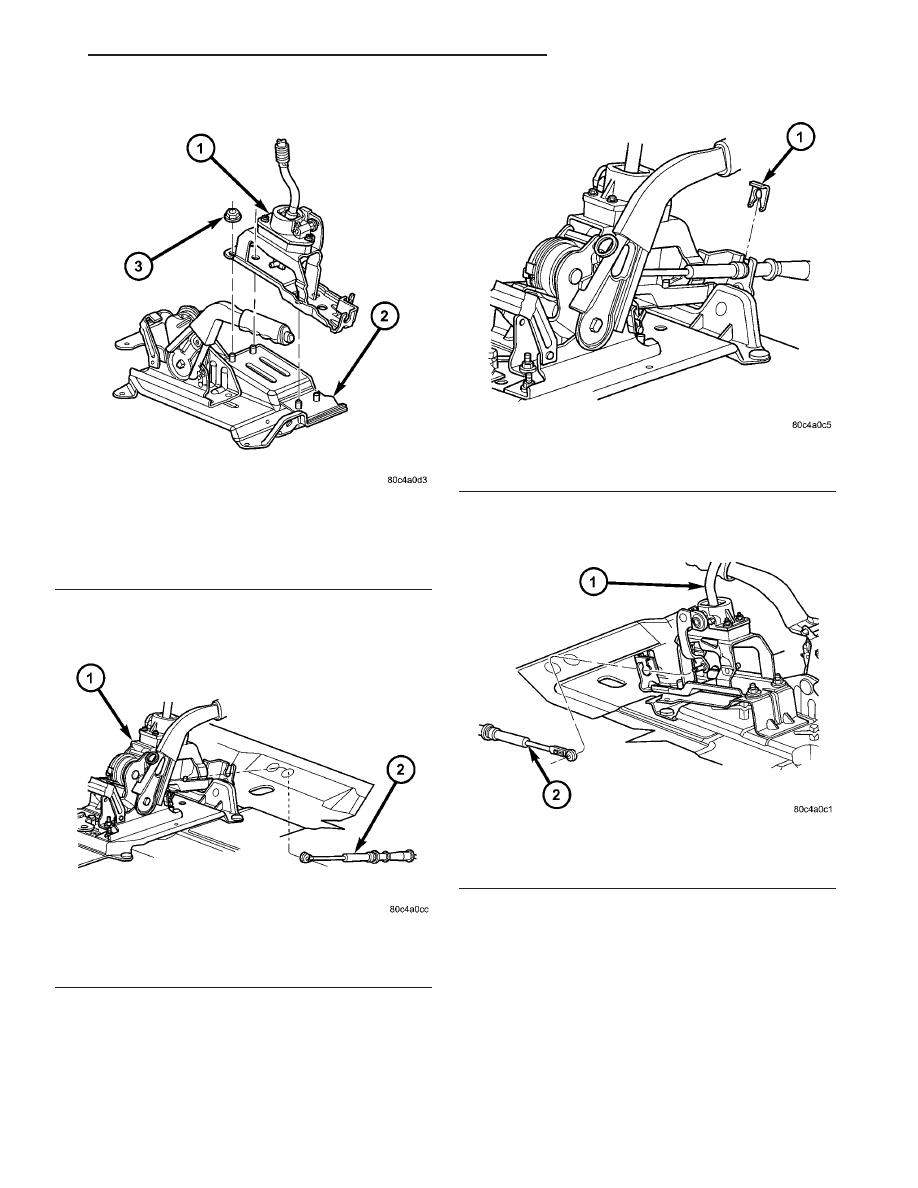

Fig. 205 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

Fig. 206 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 207 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 208 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

RS

T850 MANUAL TRANSAXLE

21 - 93

GEARSHIFT MECHANISM (Continued)

(4) Adjust crossover cable.
(5) Install center console support bracket (Fig.

210). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

(6) Install center console assembly (Fig. 211).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

(7) Install cupholder plugs (Fig. 212).

(8) Install gearshift boot to console (Fig. 213).

Secure with three (3) retainer clips.

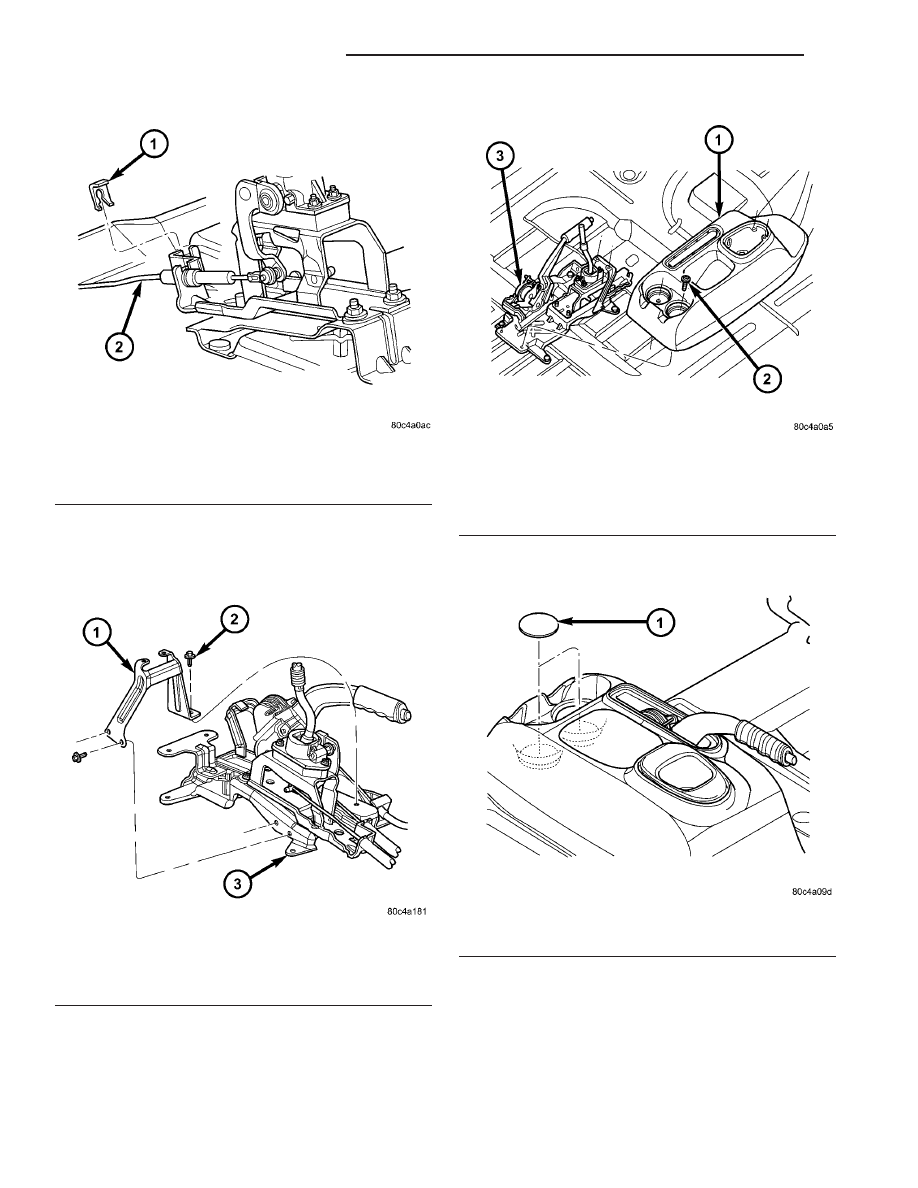

Fig. 209 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 210 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 211 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 212 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

21 - 94

T850 MANUAL TRANSAXLE

RS

GEARSHIFT MECHANISM (Continued)

(9) Install gearshift knob to gearshift lever (Fig.

214). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

(10) Connect battery negative cable.

INPUT SHAFT

DESCRIPTION

The input shaft assembly (Fig. 215) is part of the

transaxle geartrain, is driven by the clutch assembly,
and consists of the following components:

• Input Shaft

• 3rd Speed Gear

• 4th Speed Gear

• 3/4 Synchronizer

• 5th Input Gear
The input shaft meshes with the intermediate

shaft, and is supported by a needle bearing at the
front of the transaxle, and a sealed roller bearing at
the rear of the transaxle.

DISASSEMBLY

NOTE: When servicing the input shaft assembly, all
snap rings which are removed MUST be replaced
with new snap rings upon reassembly. The 5th gear
nut must be replaced also.

(1) Invert input shaft assembly and place in fix-

ture 8487.

(2) Remove input bearing snap ring (Fig. 216).
(3) Remove

input

bearing.

Place

input

shaft

assembly onto arbor press table, with the input bear-
ing supported by bearing splitter (Fig. 217). Using
adapter 8486-4, press bearing off of shaft, while
helper supports shaft to prevent dropping.

(4) Place input shaft assembly back into fixture

8487. Secure fixture to bench with fasteners, or
secure to bench vise.

NOTE: 5th gear nut is staked to the shaft. If neces-
sary, grind stake area to ease removal, but use care
not to contact gear.

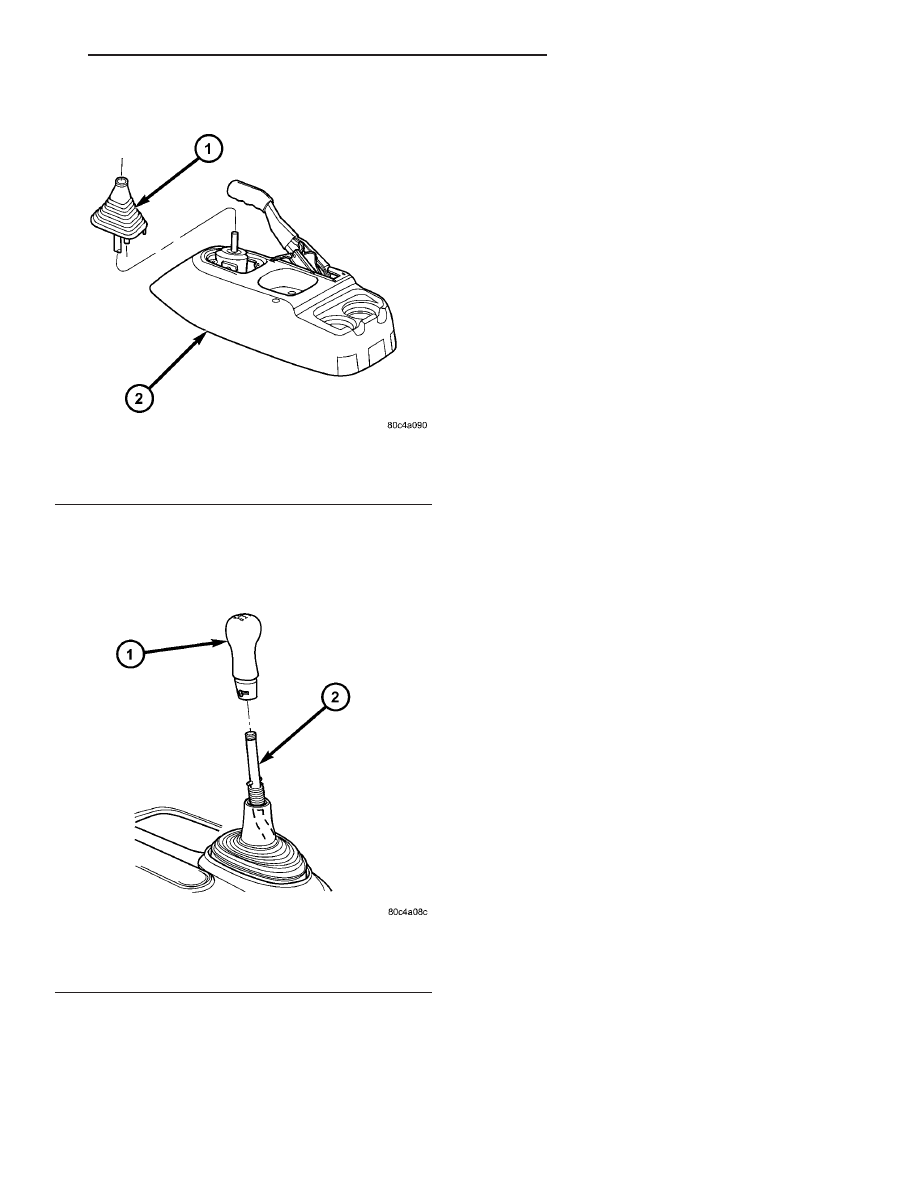

Fig. 213 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 214 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

RS

T850 MANUAL TRANSAXLE

21 - 95

GEARSHIFT MECHANISM (Continued)

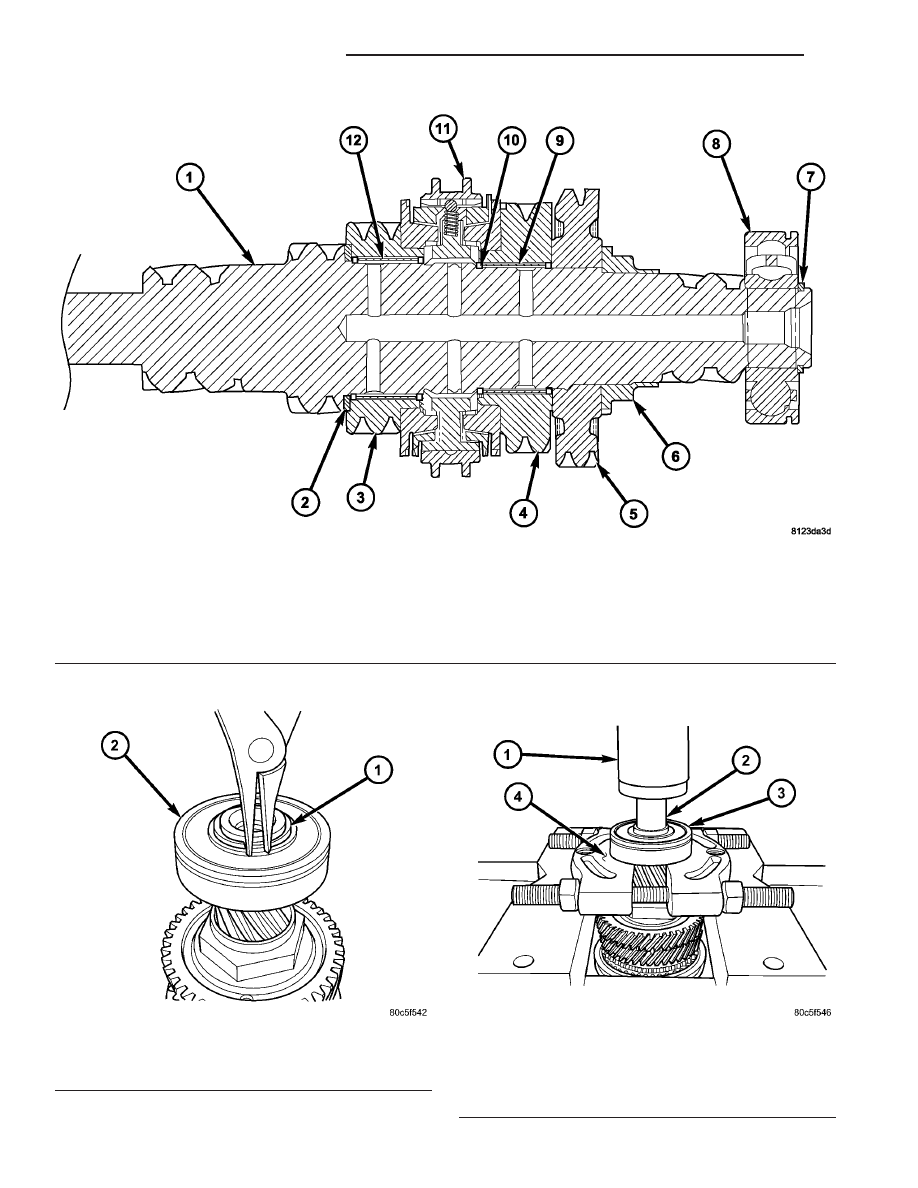

Fig. 215 Input Shaft Assembly

1 - INPUT SHAFT

7 - SNAP RING

2 - THRUST WASHER

8 - INPUT BEARING (SEALED)

3 - 3RD GEAR

9 - NEEDLE BEARING

4 - 4TH GEAR

10 - SNAP RING

5 - 5TH GEAR

11 - 3/4 SYNCHRONIZER

6 - 5TH GEAR NUT

12 - NEEDLE BEARING

Fig. 216 Input Bearing Snap Ring Removal

1 - SNAP RING
2 - INPUT BEARING

Fig. 217 Input Bearing Removal

1 - ARBOR PRESS RAM
2 - ADAPTER 8486-4
3 - INPUT BEARING
4 - BEARING SPLITTER

21 - 96

T850 MANUAL TRANSAXLE

RS

INPUT SHAFT (Continued)
