(13) Install cupholder plugs (Fig. 191).

(14) Install gearshift boot to console (Fig. 192).

Secure with three (3) retainer clips.

(15) Install gearshift knob to gearshift lever (Fig.

193). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

(16) Connect battery negative cable.

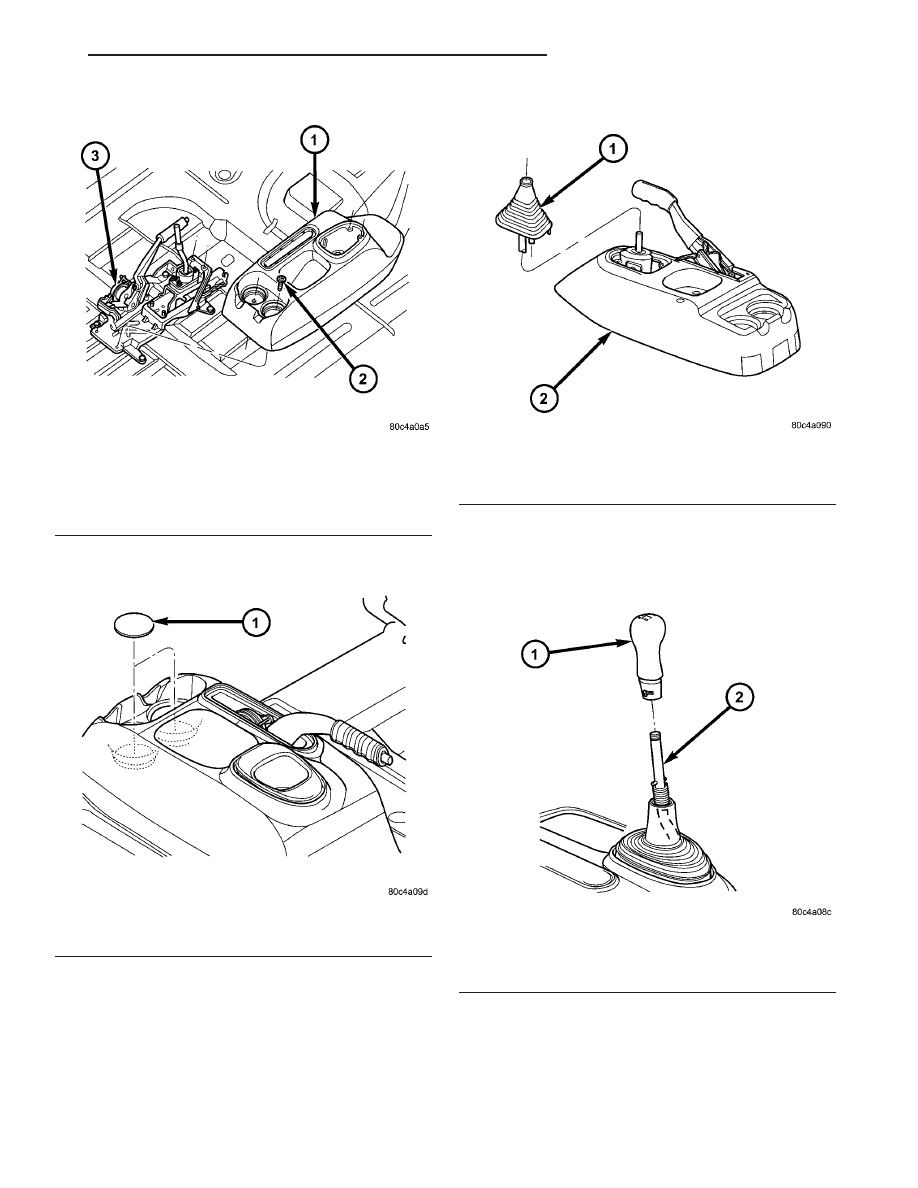

Fig. 190 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 191 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 192 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 193 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

RS

T850 MANUAL TRANSAXLE

21 - 89

GEARSHIFT CABLE - SELECTOR (Continued)

GEARSHIFT KNOB

REMOVAL

(1) Separate gearshift boot from base of knob.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clockwise (Fig. 194).

INSTALLATION

(1) Install gearshift knob pattern

1

⁄

4

-turn clock-

wise, press down, and rotate

1

⁄

4

-turn counter clock-

wise (Fig. 194).

(2) Secure gearshift boot to base of knob.

GEARSHIFT MECHANISM

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

turn clock-wise (Fig. 195).

(3) Remove gearshift boot from center console by

disengaging at three (3) retaining clips (Fig. 196).

(4) Apply park brake to allow park brake handle to

clear center console upon removal.

(5) Remove two (2) cupholder bottom plugs (Fig.

197).

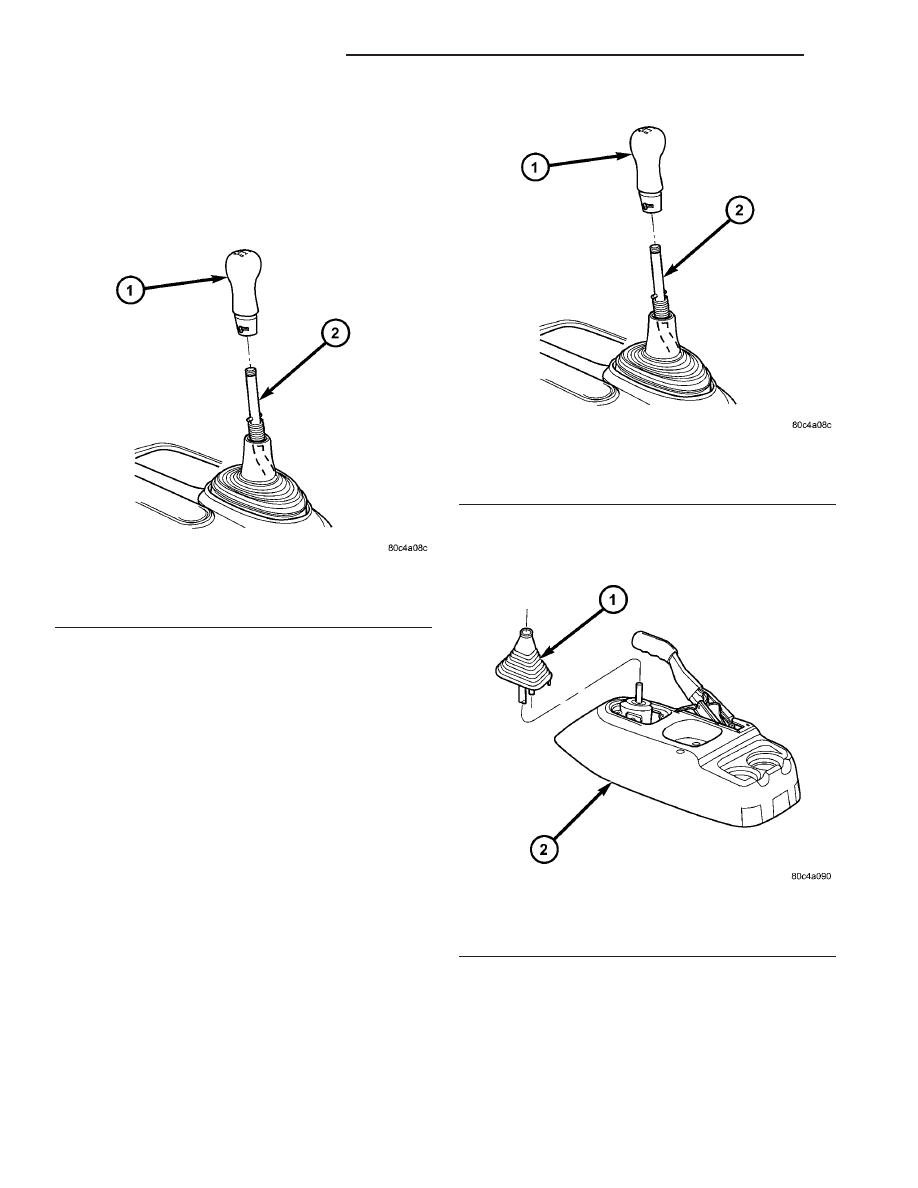

Fig. 194 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 195 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 196 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

21 - 90

T850 MANUAL TRANSAXLE

RS

(6) Remove four (4) center console-to-gearshift

mechanism screws. Remove console assembly (Fig.
198).

(7) Remove center console support bracket (Fig.

199).

(8) Remove crossover cable retainer clip (Fig. 200).

(9) Remove crossover cable from gearshift mecha-

nism (Fig. 201).

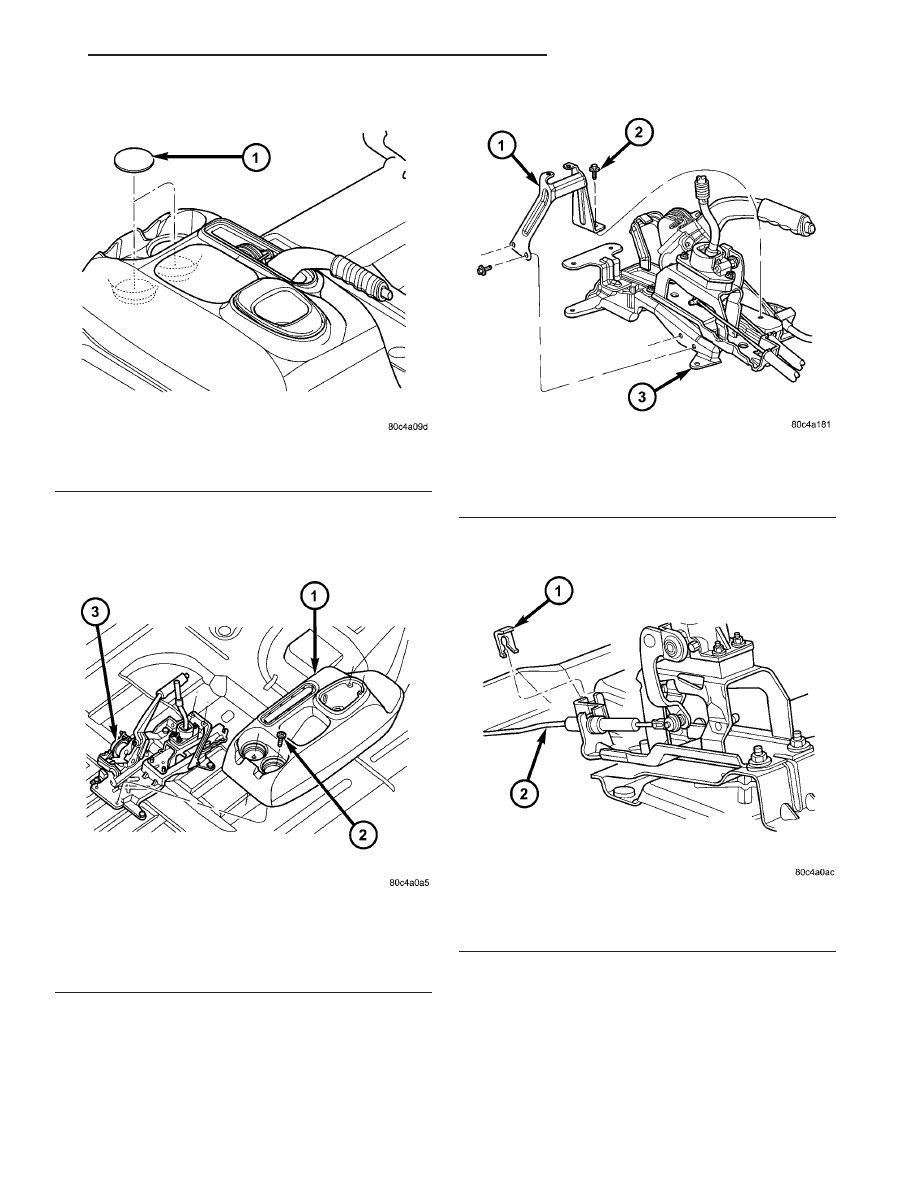

Fig. 197 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 198 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 199 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 200 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

RS

T850 MANUAL TRANSAXLE

21 - 91

GEARSHIFT MECHANISM (Continued)

(10) Remove selector cable retainer clip (Fig. 202).

(11) Remove selector cable from gearshift mecha-

nism (Fig. 203).

(12) Remove four (4) gearshift mechanism-to-park

brake bracket nuts. Remove gearshift mechanism
from bracket (Fig. 204).

INSTALLATION

(1) Install gearshift mechanism to park brake

bracket (Fig. 205). Install and torque nuts to 12 N·m
(108 in. lbs.).

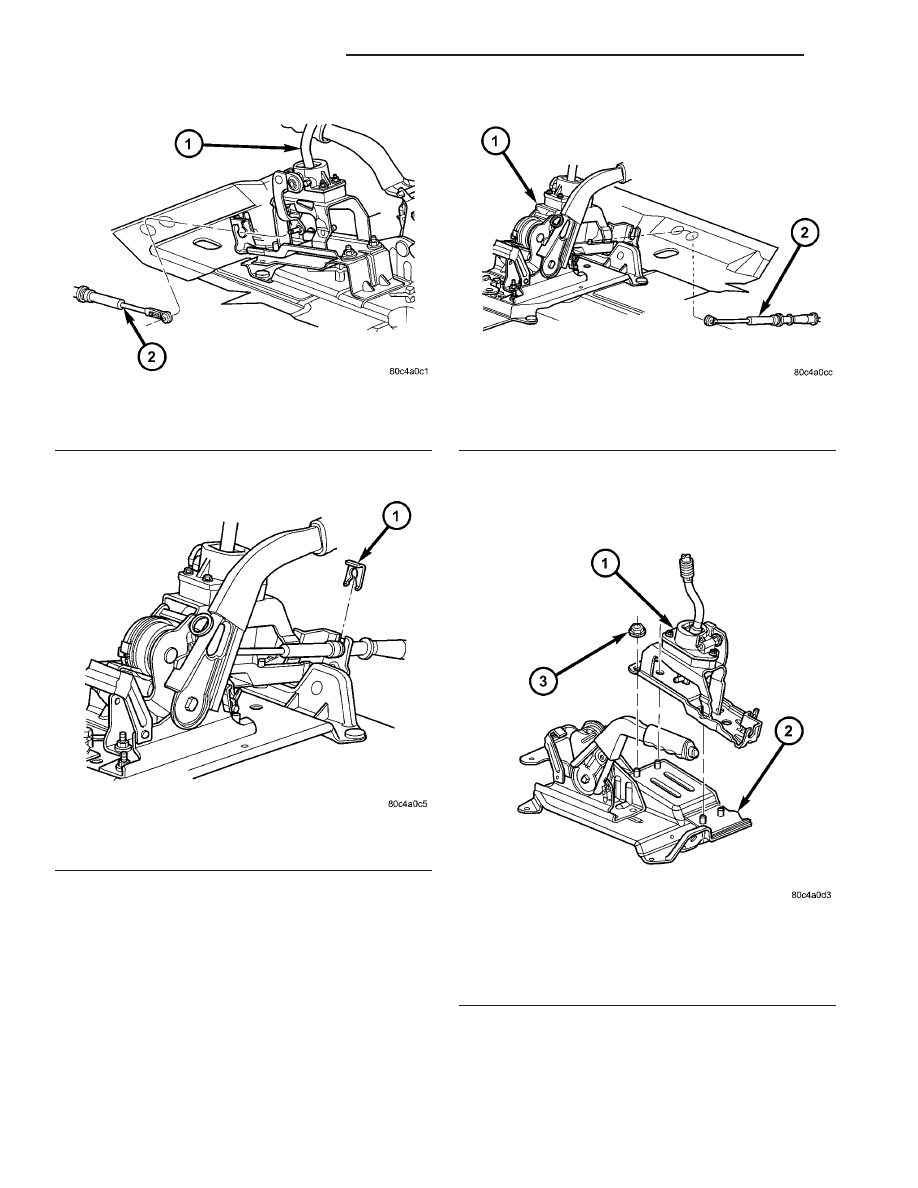

Fig. 201 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 202 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 203 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 204 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

21 - 92

T850 MANUAL TRANSAXLE

RS

GEARSHIFT MECHANISM (Continued)
