(9) Remove selector cable from gearshift mecha-

nism (Fig. 176).

(10) 2.4L Gas models goto Step 15. 2.5L TD

Models: Remove battery thermal shield (Fig. 177).

(11) Remove battery hold down nut, clamp, and

battery (Fig. 178).

(12) Remove battery tray (Fig. 179). Disconnect

battery temperature sensor.

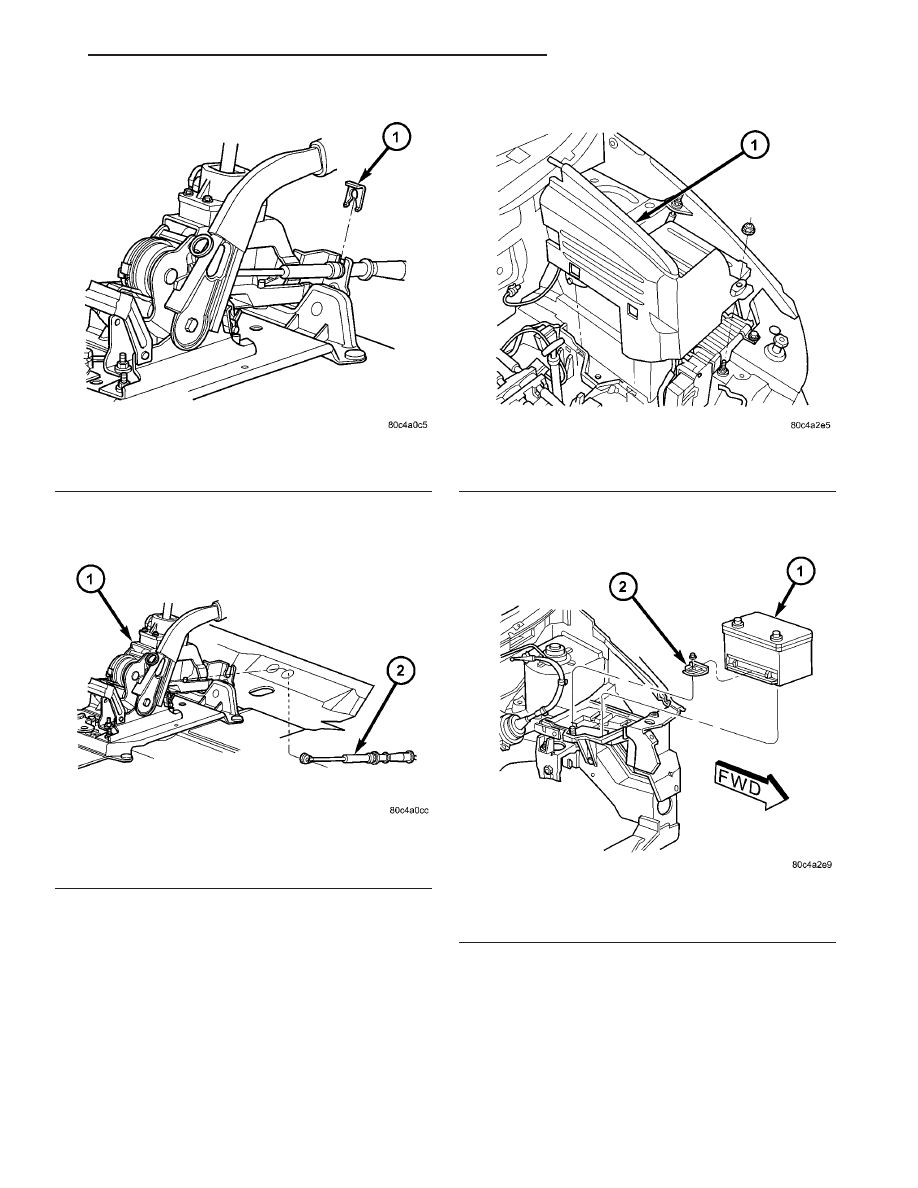

Fig. 175 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 176 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 177 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

Fig. 178 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

RS

T850 MANUAL TRANSAXLE

21 - 85

GEARSHIFT CABLE - SELECTOR (Continued)

(13) Remove coolant recovery bottle from bracket.
(14) Remove

coolant

recovery

bottle

mounting

bracket (Fig. 180).

(15) Disconnect crossover cable from transaxle

crossover lever (Fig. 181).

(16) Remove crossover cable retainer clip and dis-

engage cable from mount bracket (Fig. 181).

(17) Raise vehicle on hoist.
(18) Remove selector cable from engine compart-

ment, then remove cable from passenger compart-
ment through opening in floor pan.

INSTALLATION

(1) From

underneath

vehicle,

install

gearshift

selector cable into passenger compartment through
floor pan hole. Install remainder of cable into posi-
tion in engine compartment.

(2) Lower vehicle.
(3) Install selector cable to mount bracket and

secure with retainer clip (Fig. 182).

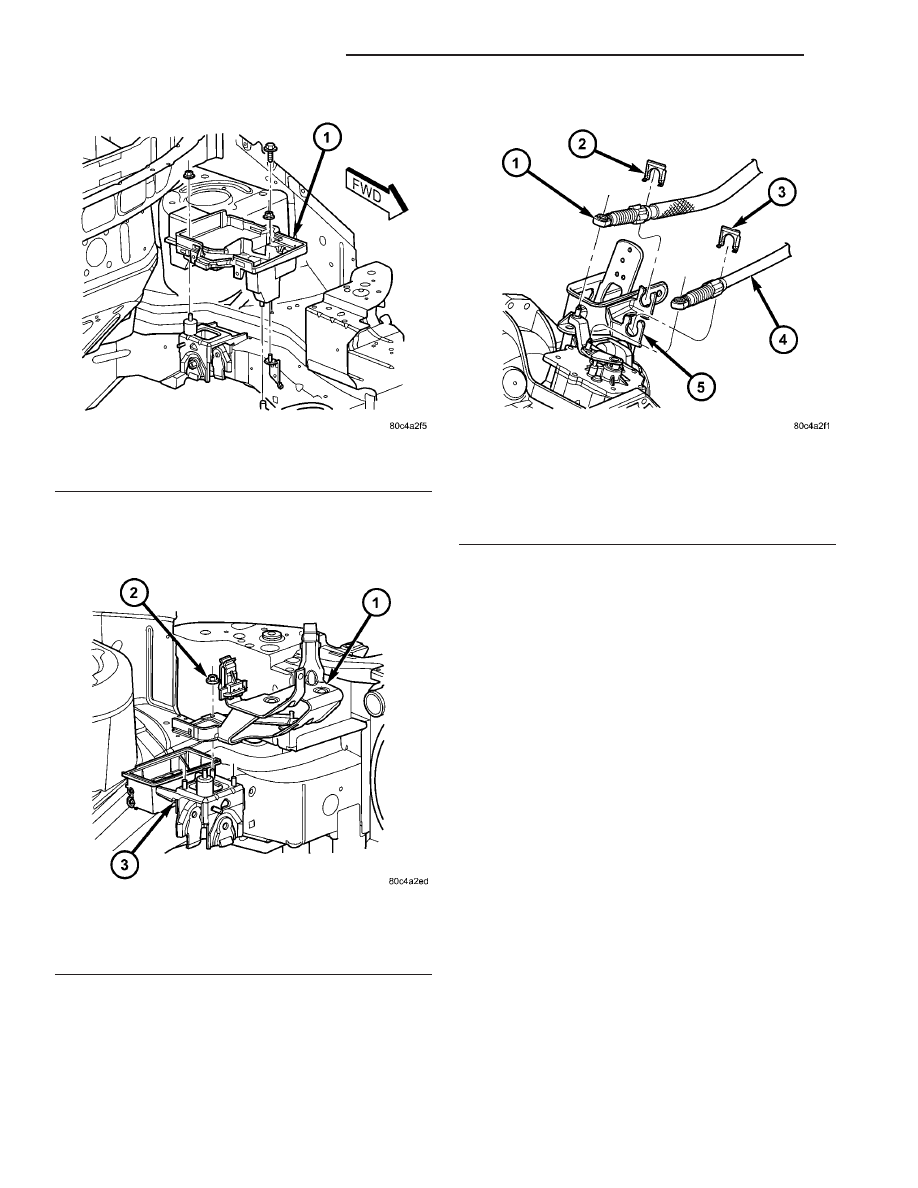

Fig. 179 Battery Tray

1 - BATTERY TRAY

Fig. 180 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

Fig. 181 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

21 - 86

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - SELECTOR (Continued)

(4) Install cable to transaxle selector lever (Fig.

182).

(5) 2.4L Gas models goto Step 10. 2.5L TD

models: Install coolant recovery bottle bracket (Fig.
183).

(6) Install coolant recovery bottle to bracket.

(7) Connect battery temperature sensor to battery

tray. Install battery tray into position (Fig. 184).

(8) Install battery, hold-down clamp, and nut (Fig.

185).

(9) Install battery thermal shield (Fig. 186).

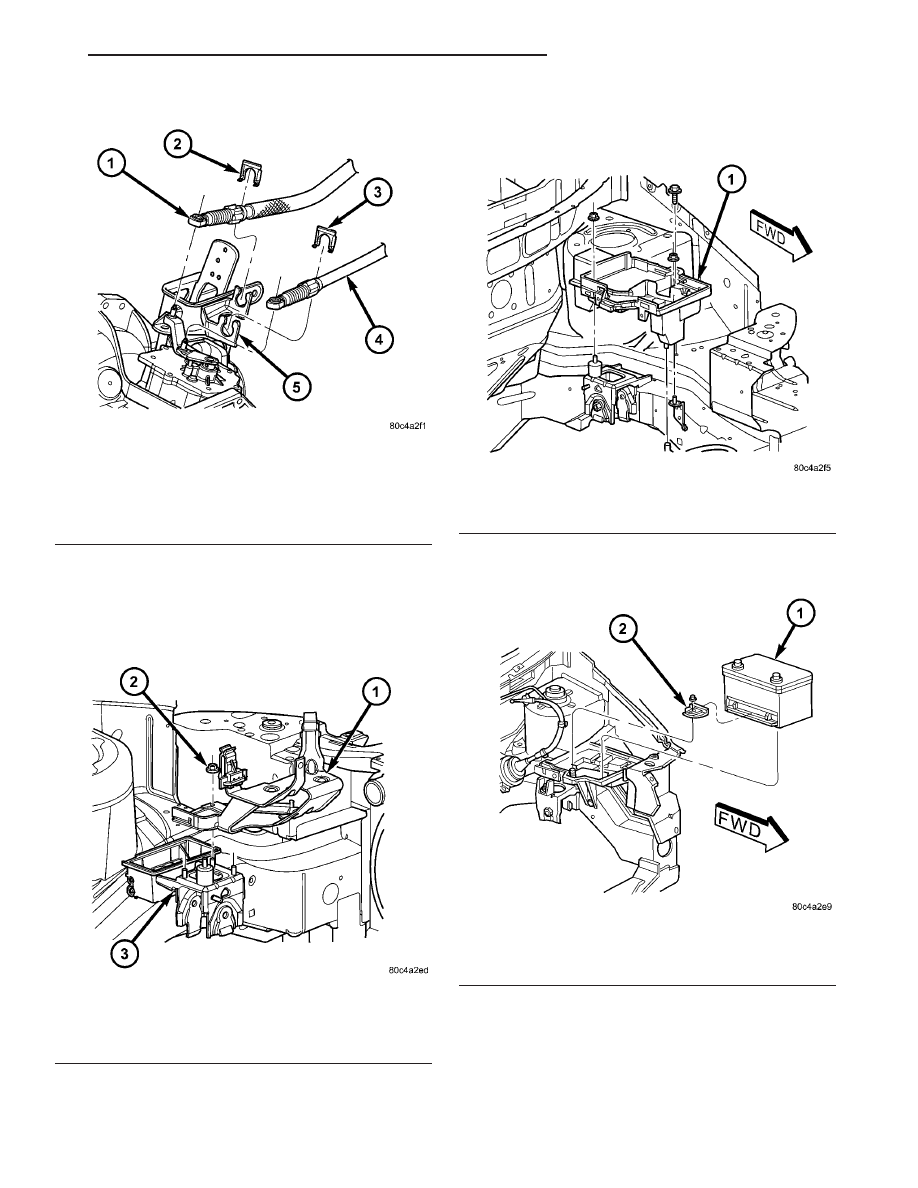

Fig. 182 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

Fig. 183 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

Fig. 184 Battery Tray

1 - BATTERY TRAY

Fig. 185 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

RS

T850 MANUAL TRANSAXLE

21 - 87

GEARSHIFT CABLE - SELECTOR (Continued)

(10) Install selector cable to gearshift mechanism

(Fig. 187). Install retainer clip (Fig. 188).

(11) Install center console support bracket (Fig.

189). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

(12) Install center console assembly (Fig. 190).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

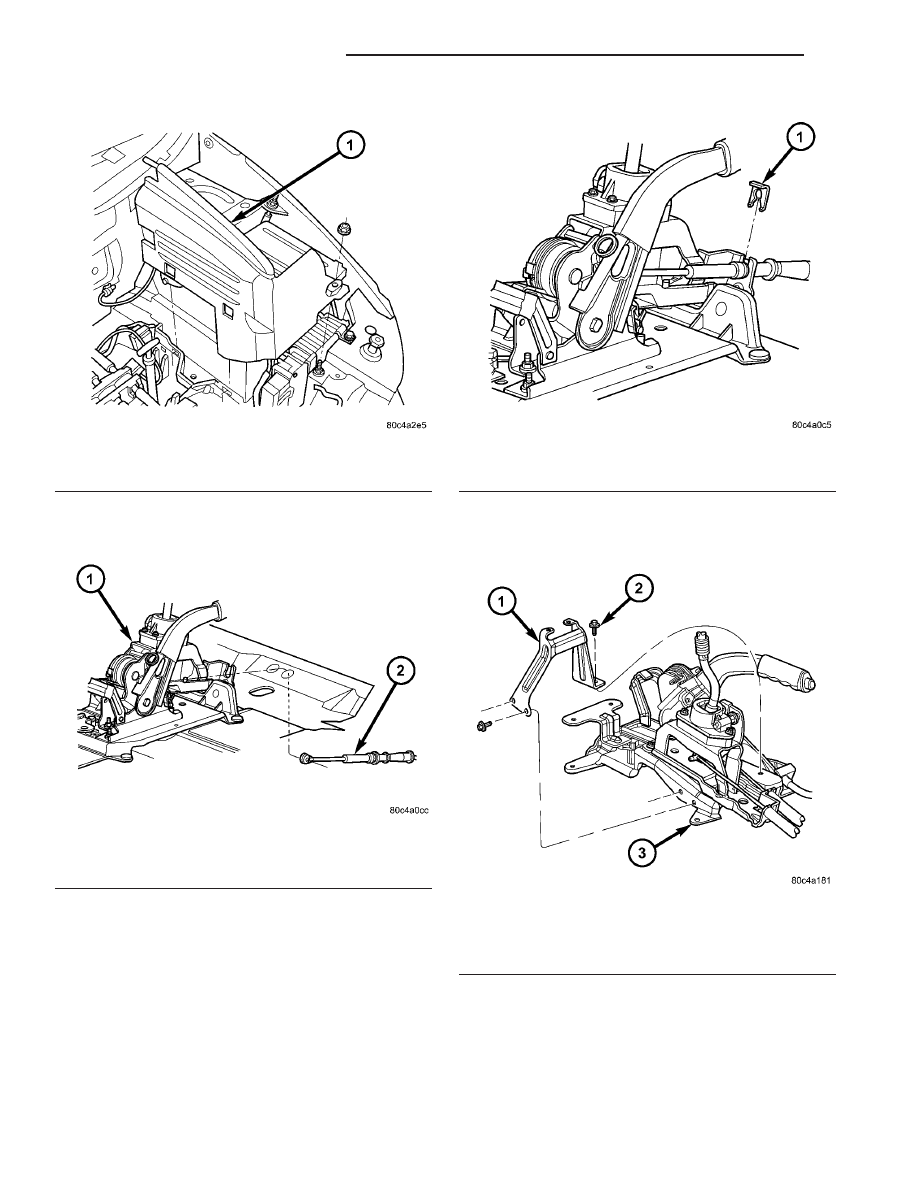

Fig. 186 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

Fig. 187 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 188 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 189 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

21 - 88

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - SELECTOR (Continued)
