DOORS - REAR

TABLE OF CONTENTS

page

page

REAR DOOR APPLIQUE

REMOVAL

REMOVAL - B-PILLAR

. . . . . . . . . . . . . . . . . . 32

REMOVAL - C-PILLAR

. . . . . . . . . . . . . . . . . . 32

INSTALLATION

INSTALLATION - B-PILLAR

. . . . . . . . . . . . . . 32

INSTALLATION - C-PILLAR

. . . . . . . . . . . . . . 32

CHECK STRAP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 35

DOOR FIXED GLASS RUN CHANNEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 38

DOOR HEADER BLACK OUT TAPE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

FRAME CLOSEOUT MOLDING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 41

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 41

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 42

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 43

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 44

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 44

TRIM PANEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

WATERSHIELD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

WINDOW REGULATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 49

REAR DOOR QUARTER GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 49

CS

DOORS - REAR

23 - 31

REAR DOOR APPLIQUE

REMOVAL

REMOVAL - B-PILLAR

(1) Roll door glass down.
(2) Remove outer door belt molding, as necessary.
(3) Remove screws attaching front edge of applique

to door frame (Fig. 1).

(4) Remove applique from vehicle.

REMOVAL - C-PILLAR

(1) Roll door glass down.
(2) Remove door trim panel. (Refer to 23 - BODY/

DOORS - REAR/DOOR TRIM PANEL - REMOVAL).

(3) Remove rear door inner belt molding weather-

strip. (Refer to 23 - BODY/WEATHERSTRIP/SEALS/
REAR

DOOR

INNER

BELT

MOLDING

-

REMOVAL).

(4) Remove fixed glass run assembly. (Refer to 23 -

BODY/DOORS - REAR/DOOR FIXED GLASS RUN
CHANNEL - REMOVAL).

(5) Remove outer door belt molding. (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/REAR

DOOR

OUTER BELT MOLDING - REMOVAL).

(6) Remove screws attaching front edge of applique

to door frame (Fig. 2).

(7) Remove applique from vehicle.

INSTALLATION

INSTALLATION - B-PILLAR

(1) Position applique on vehicle.
(2) Hook rear edge of applique over rear edge of

door frame and seat applique bottom edge on sheet
metal (Fig. 1).

(3) Install

screws

attaching

applique

to

door

frame.

(4) Install outer door belt molding.

INSTALLATION - C-PILLAR

(1) Position applique on vehicle.
(2) Hook rear edge of applique over rear edge of

door frame and seat applique bottom edge on sheet
metal (Fig. 2).

(3) Install

screws

attaching

applique

to

door

frame.

(4) Install door fixed glass run channel. (Refer to

23 - BODY/DOORS - REAR/GLASS RUN CHANNEL
- INSTALLATION).

(5) Install inner belt molding weatherstrip. (Refer

to 23 - BODY/WEATHERSTRIP/SEALS/REAR DOOR
INNER

BELT

MOLDING

WEATHERSTRIP

-

INSTALLATION)

(6) Install outer door belt molding. (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/REAR

DOOR

OUTER BELT MOLDING - INSTALLATION).

(7) Install rear door trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - INSTALLA-
TION).

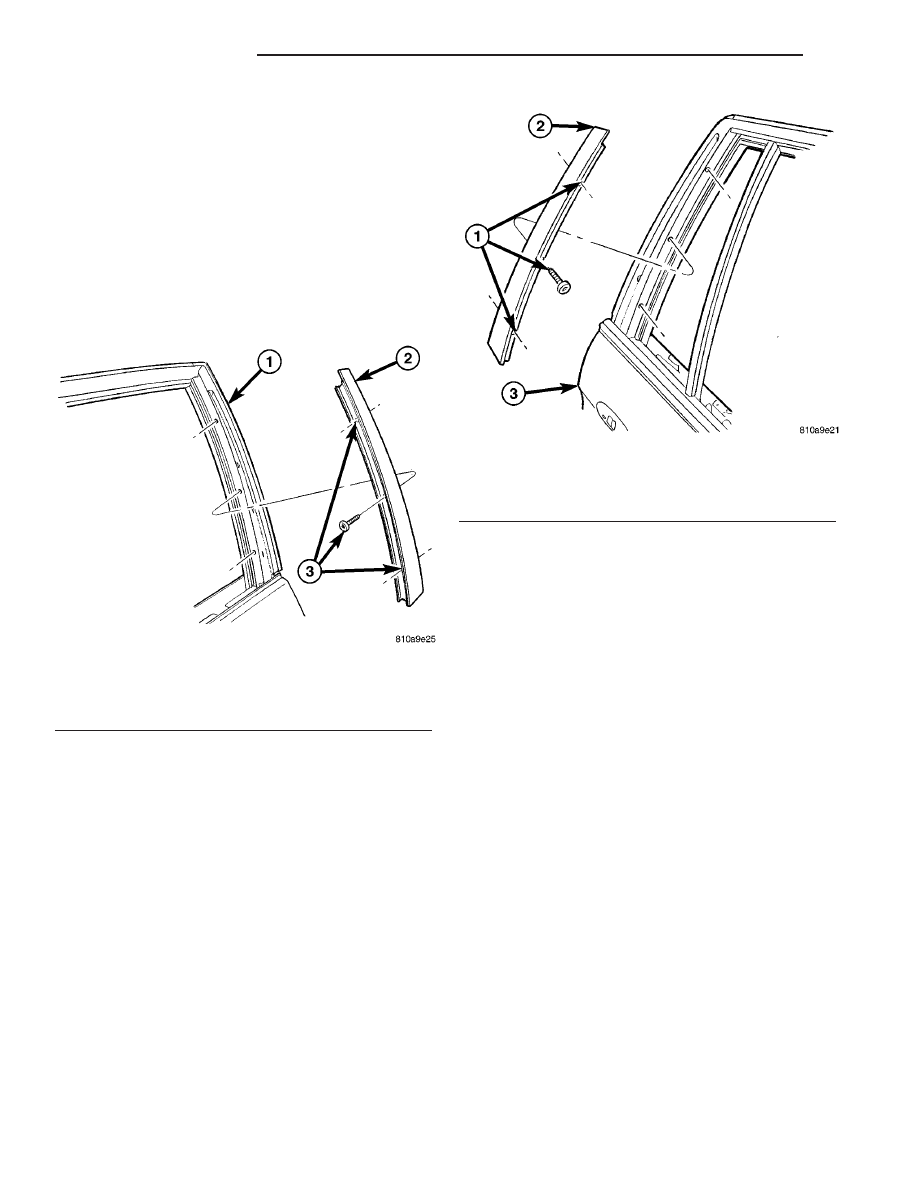

Fig. 1 DOOR B-PILLAR APPLIQUE

1 - B-PILLAR
2 - B-PILLAR APPLIQUE
3 - ATTACHING SCREWS

Fig. 2 DOOR C-PILLAR APPLIQUE

1 - ATTACHING SCREWS
2 - C-PILLAR APPLIQUE
3 - DOOR ASSEMBLY

23 - 32

DOORS - REAR

CS

CHECK STRAP

REMOVAL

(1) Remove screws attaching door check strap to

B-pillar (Fig. 3).

(2) Remove check strap from B-pillar.
(3) Remove rear door trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL).

(4) Remove rear door watershield. (Refer to 23 -

BODY/DOORS

-

REAR/WATERSHIELD

-

REMOVAL).

(5) Remove rear door speaker, if equipped.
(6) Remove nuts attaching check strap to door end

frame (Fig. 4).

(7) Remove check strap from door through speaker

hole.

INSTALLATION

(1) Position check strap on door through speaker

hole (Fig. 4).

(2) Install nuts attaching check strap to door end

frame. Tighten nuts to 11 N·m (90 in. lbs.) torque.

(3) Install door speaker, if equipped.
(4) Install rear door watershield. (Refer to 23 -

BODY/DOORS - REAR/WATERSHIELD - INSTAL-
LATION).

(5) Install front door trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - INSTALLA-
TION).

(6) Place check strap into position on B-pillar.
(7) Install screws attaching check strap to B-pillar

(Fig. 3). Tighten screws to 12 N·m (105 in. lbs.)
torque.

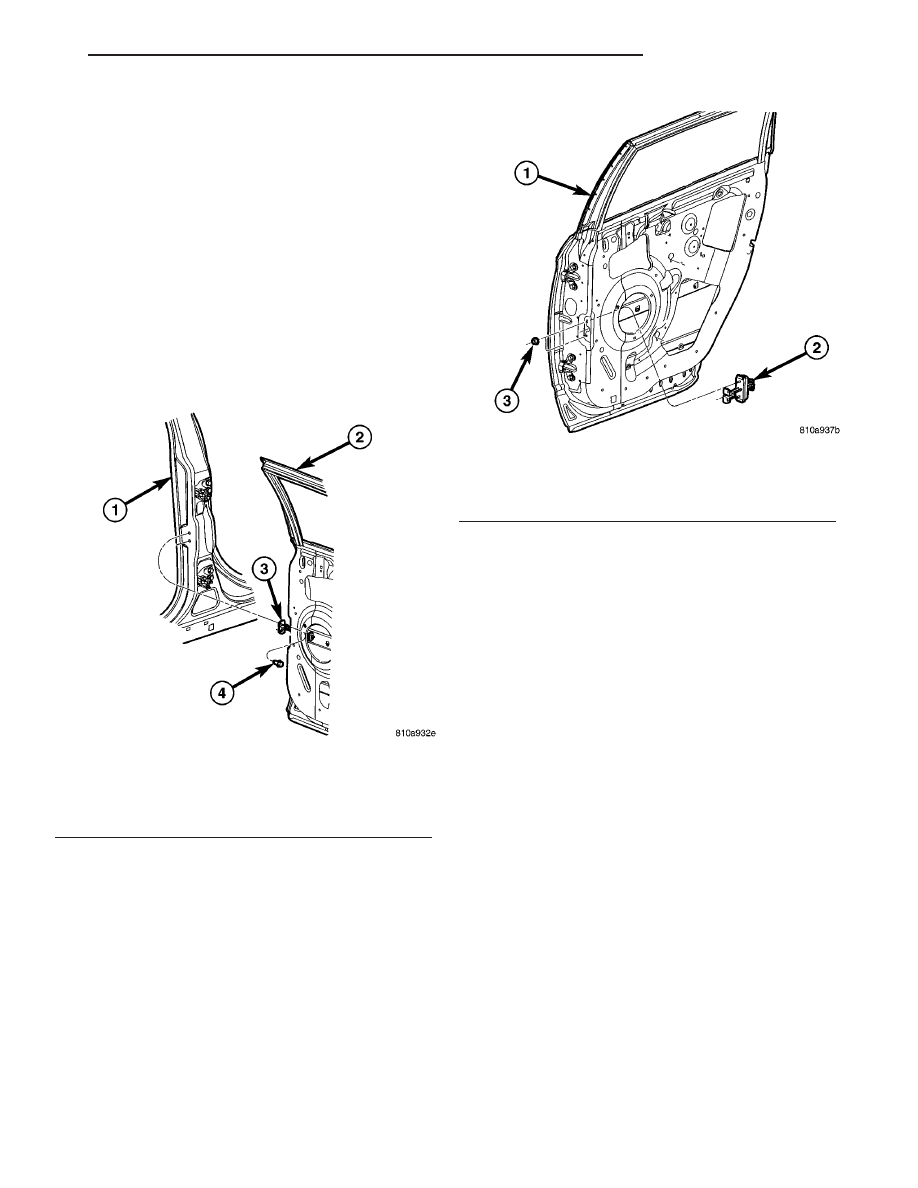

Fig. 3 DOOR OPEN CHECK - B-PILLAR

1 - B-PILLAR
2 - REAR DOOR ASSEMBLY
3 - DOOR HOLD OPEN CHECK ASSEMBLY
4 - CHECK STRAP TO BODY ATTACHING SCREW(S)

Fig. 4 DOOR HOLD OPEN CHECK

1 - REAR DOOR ASSEMBLY
2 - DOOR HOLD OPEN CHECK ASSEMBLY
3 - ATTACHING NUT(S)

CS

DOORS - REAR

23 - 33

DOOR

REMOVAL

(1) Remove B-pillar upper and lower trim panel, as

necessary. (Refer to 23 - BODY/INTERIOR/B-PILLAR
UPPER TRIM - REMOVAL) and (Refer to 23 -
BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

REMOVAL).

(2) Remove screws attaching door check strap to

B-pillar (Fig. 5).

(3) Disengage clips attaching door harness wire

connector to inner B-pillar (Fig. 6).

(4) Disconnect positive lock slide on the side of the

wire connectors.

(5) Depress lock tab attaching wire connector

halves together.

(6) Disconnect door harness from body wiring har-

ness.

(7) Support door on suitable lifting device.
(8) Remove bolts attaching lower hinge to door end

frame (Fig. 7).

(9) Steady door on lifting device and remove bolts

attaching upper hinge to door end frame.

(10) Remove door from vehicle.

INSTALLATION

(1) Steady door on lifting device and place door

into position.

(2) Loosely install bolts attaching upper hinge to

door end frame (Fig. 7).

(3) Loosely install bolts attaching lower hinge to

door end frame.

(4) Connect door harness to body wiring harness

(Fig. 6).

(5) Ensure

lock

tab

attaching

wire

connector

halves together is connected.

(6) Connect positive lock slide on the side of the

wire connectors.

(7) Engage clips attaching door harness wire con-

nector to inner fender brace.

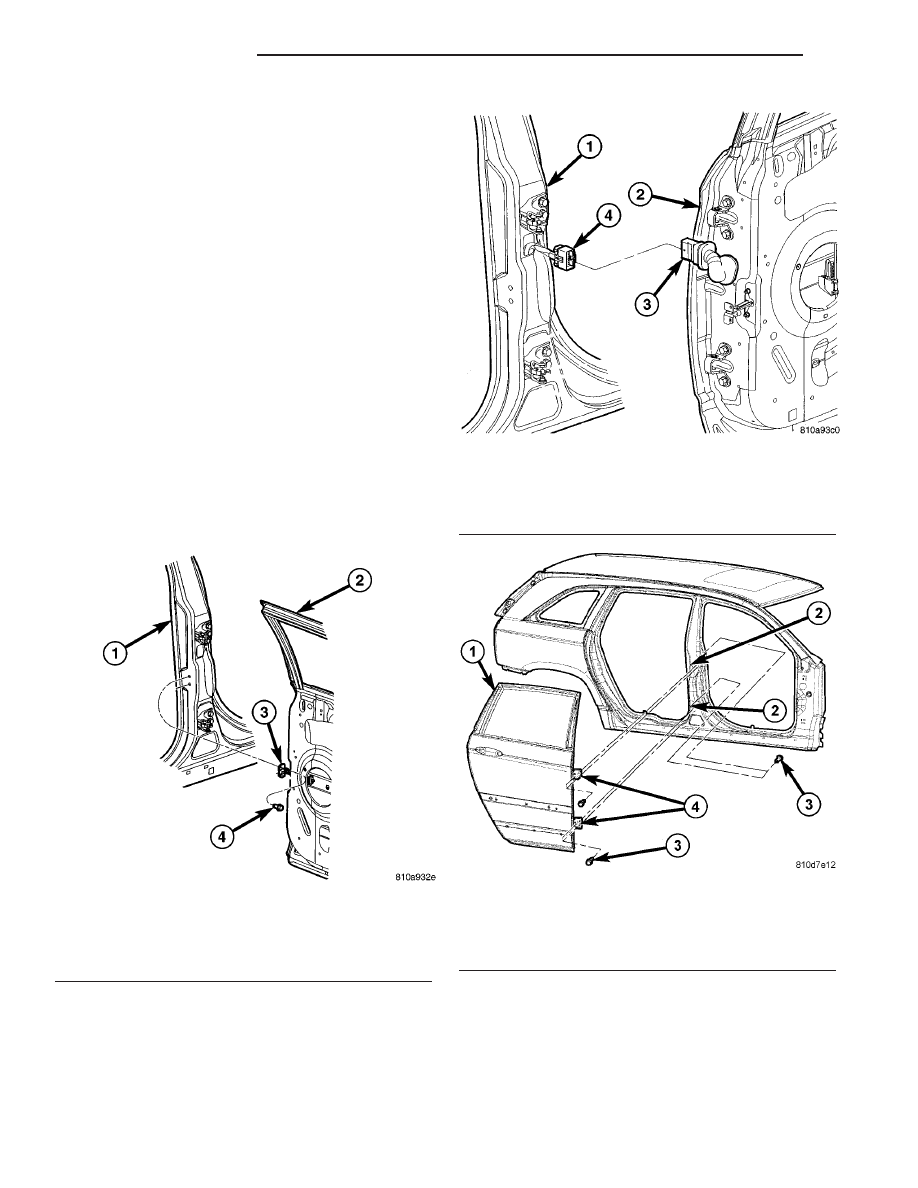

Fig. 5 DOOR HOLD OPEN CHECK AT B-PILLAR

1 - B-PILLAR
2 - REAR DOOR ASSEMBLY
3 - DOOR HOLD OPEN CHECK ASSEMBLY
4 - ATTACHING SCREW(S)

Fig. 6 DOOR WIRE HARNESS CONNECTOR

1 - B-PILLAR
2 - DOOR ASSEMBLY
3 - DOOR WIRING HARNESS
4 - BODY WIRING HARNESS CONNECTOR

Fig. 7 REAR DOOR REMOVAL

1 - REAR DOOR
2 - SLOT (5.0 MM X 10.0 MM)
3 - ATTACHING BOLTS
4 - DOOR HINGES

23 - 34
