(2) Paint hinge prior to installation, if necessary.
(3) Position door hinge on vehicle (Fig. 15).
(4) Install bolts attaching hinge to pillar. Tighten

hinge bolts to 34 N·m (25 ft. lbs.) torque.

(5) Install bolts attaching front door to door hinge.

Tighten hinge bolts to 34 N·m (25 ft. lbs.) torque.

(6) For proper tighten. sequence refer to (Fig. 17).
(7) Verify door alignment and operation. Adjust as

necessary. (Refer to 23 - BODY/BODY STRUCTURE/
GAP AND FLUSH - SPECIFICATIONS) and (Refer
to 23 - BODY/DOOR - FRONT/DOOR - INSTALLA-
TION).

LATCH

REMOVAL

(1) Remove door trim panel and watershield.

(Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL -
REMOVAL) and (Refer to 23 - BODY/DOOR -
FRONT/WATERSHIELD - REMOVAL).

(2) Raise door glass.
(3) Disconnect clips holding key cylinder and latch

rods to outside door handle (Fig. 18).

(4) Disengage wire connector from power door lock

motor and push pin from latch.

(5) Disengage retainer that attaches latch cover to

inner panel.

(6) Remove impact foam attaching screws.
(7) Remove screws attaching latch to door inner

panel.

NOTE: The latch must be lowed below the window
regulator rear guide rail, for removal.

(8) Remove door latch from door, using care not to

damage cables or rods.

INSTALLATION

NOTE: The screws attaching the door latch to the
door end frame have nylon patches on the threads.
All screws must be replaced when the latch has
been removed.

(1) Place door latch in position on door inner panel

(Fig. 18).

(2) Position cables through access hole in water-

shield.

(3) Install latch cover to inner panel retainer.
(4) Install screws attaching door latch to door end

frame. Tighten screws to 10 N·m (90 in. lbs.) torque.

(5) Insert linkages to door handle and engage

clips.

(6) Connect wire connector into power door lock

motor and push pin into latch.

(7) Verify door latch and power door lock opera-

tion.

(8) Install watershield and front door trim panel.

(Refer to 23 - BODY/DOOR - FRONT/WATER-
SHIELD - INSTALLATION) and (Refer to 23 -
BODY/DOOR - FRONT/TRIM PANEL - INSTALLA-
TION).

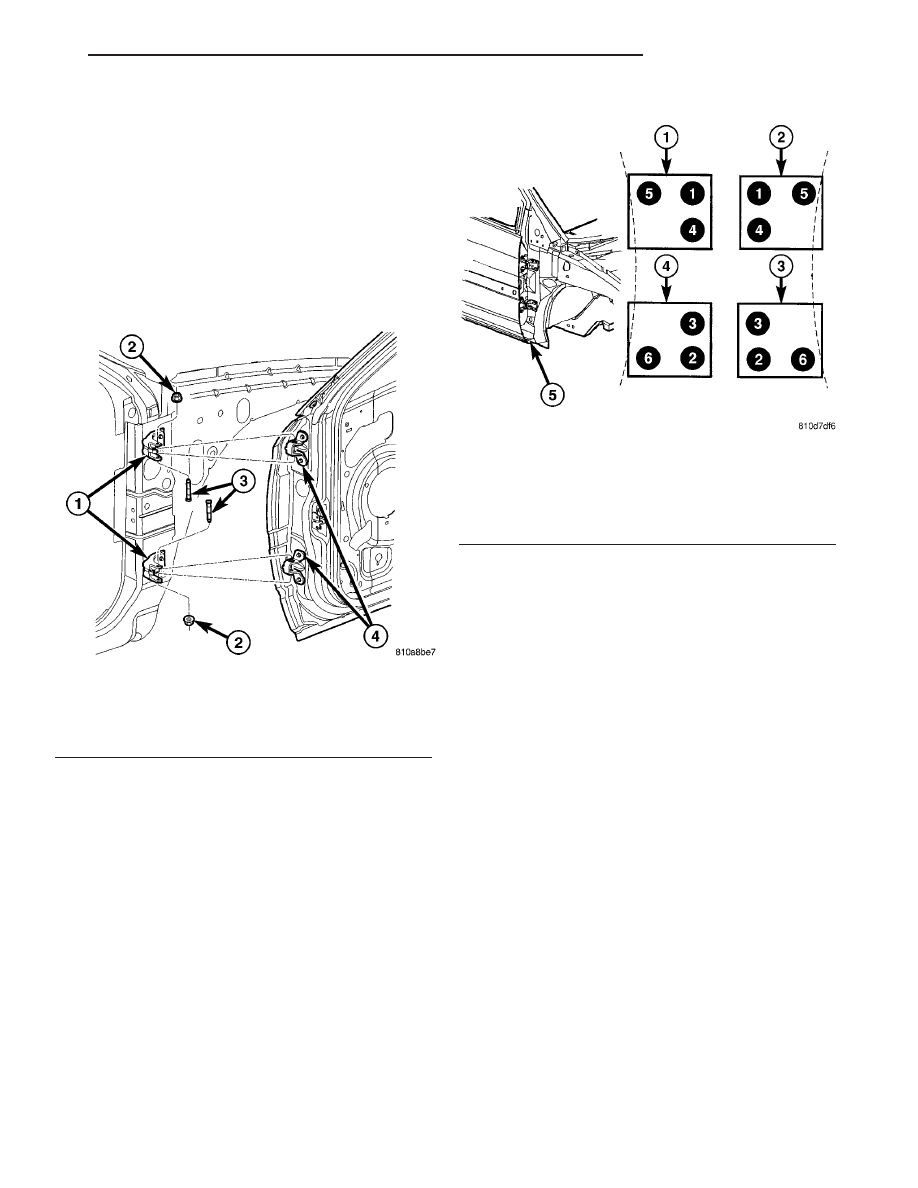

Fig. 16 DOOR HINGE AND PINS

1 - DOOR HINGE TO BODY SIDE
2 - PUSH ON SPRING NUT(S)
3 - HINGE PINS
4 - DOOR HINGE TO DOOR

Fig. 17 DOOR HINGE TIGHTEN SEQUENCE

1 - RIGHT DOOR UPPER HINGE
2 - LEFT DOOR UPPER HINGE
3 - LEFT DOOR LOWER HINGE
4 - RIGHT DOOR LOWER HINGE
5 - FRONT DOOR

CS

DOOR - FRONT

23 - 23

HINGE (Continued)

(9) Perform latch adjustment procedure. (Refer to

23 - BODY/DOOR - FRONT/LATCH - ADJUST-
MENTS).

ADJUSTMENTS

ADJUSTMENT

(1) Locate access hole and remove the mylar tape

covering it. (Fig. 19)

(2) Insert a 5/32 inch hex-wrench through hole and

into adjustment screw. Loosen screw.

(3) Operate outside handle several times to release

any restriction because of misalignment.

(4) Tighten adjustment screw to 3 N·m (30 in.

lbs.).

(5) Test handle for proper operation.

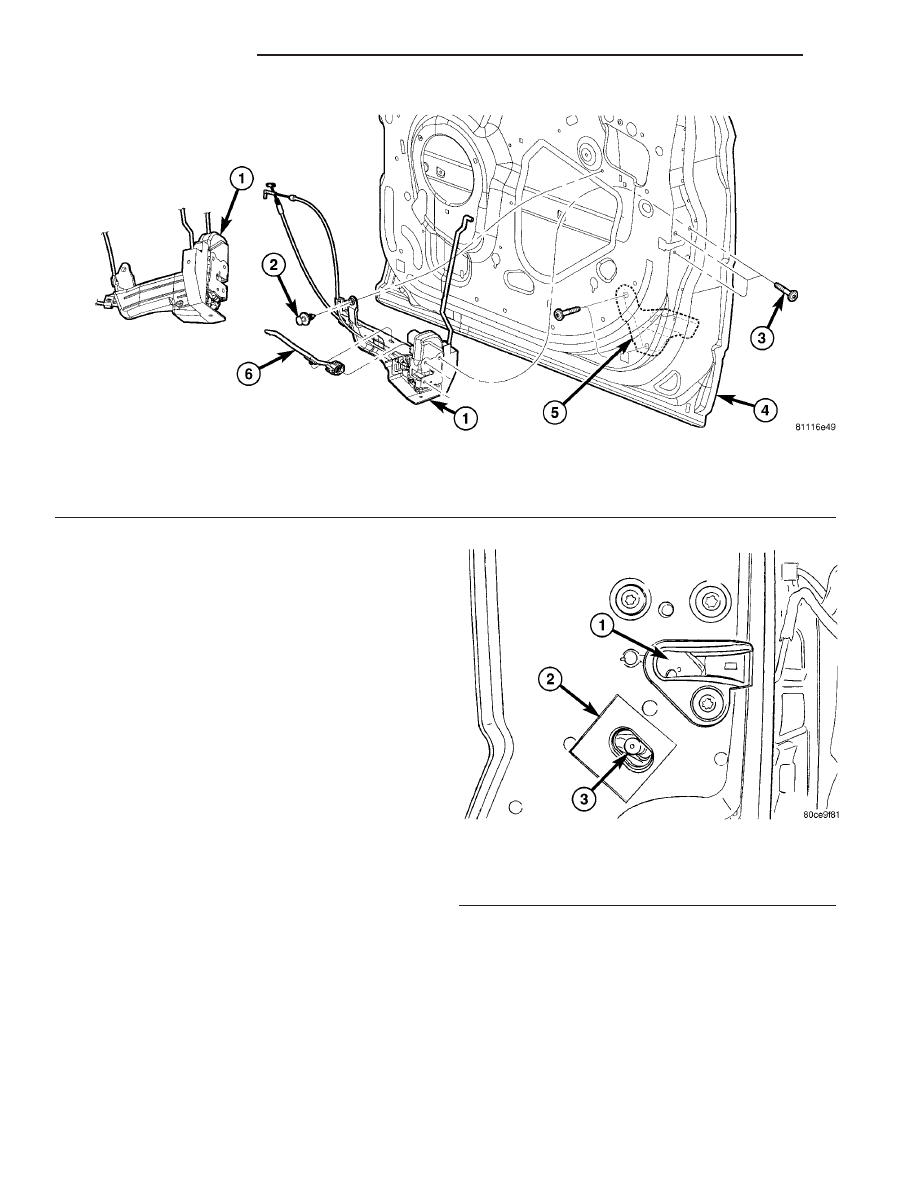

Fig. 18 DOOR POWER LOCK LATCH ASSEMBLY

1 - DOOR POWER LOCK LATCH ASSEMBLY
2 - LATCH COVER TO INNER PANEL RETAINER
3 - LATCH ATTACHING SCREWS

4 - FRONT DOOR
5 - IMPACT FOAM
6 - DOOR WIRING HARNESS

Fig. 19 LATCH ADJUSTMENT SCREW

1 - DOOR LATCH
2 - MYLAR TAPE
3 - ADJUSTMENT SCREW

23 - 24

DOOR - FRONT

CS

LATCH (Continued)

LATCH STRIKER

REMOVAL

(1) Mark outline of door striker on B-pillar to aid

in installation.

(2) Remove screws attaching door latch striker to

B-pillar (Fig. 20).

(3) Remove door latch striker from vehicle.
(4) Retrieve any shims found between latch striker

and B-pillar.

INSTALLATION

(1) Position latch striker and any shims retrieved

on vehicle (Fig. 20).

(2) Loosely install screws attaching latch striker to

B-pillar.

(3) Align latch striker to outline on B-pillar made

previously.

(4) Tighten fasteners to 28 N·m (21 ft. lbs.) torque.
(5) Verify door fit and operation. Adjust latch

striker as necessary.

ADJUSTMENTS

ADJUSTMENT

(1) Using a grease pencil or equivalent, mark the

position of the striker to aid in adjustment.

(2) Loosen the striker bolts.
(3) Change the striker position to adjust the rear

gap and flush measurement. (Refer to 23 - BODY/
BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

(4) Tighten fasteners to 27 N·m (20 ft. lbs.) torque.

LOCK CYLINDER

DESCRIPTION

For Cylinder Lock Procedures (Fig. 21), (Refer to

23 - BODY/DOOR - FRONT/EXTERIOR HANDLE -
REMOVAL) and (Refer to 23 - BODY/DOOR -
FRONT/EXTERIOR HANDLE - INSTALLATION).

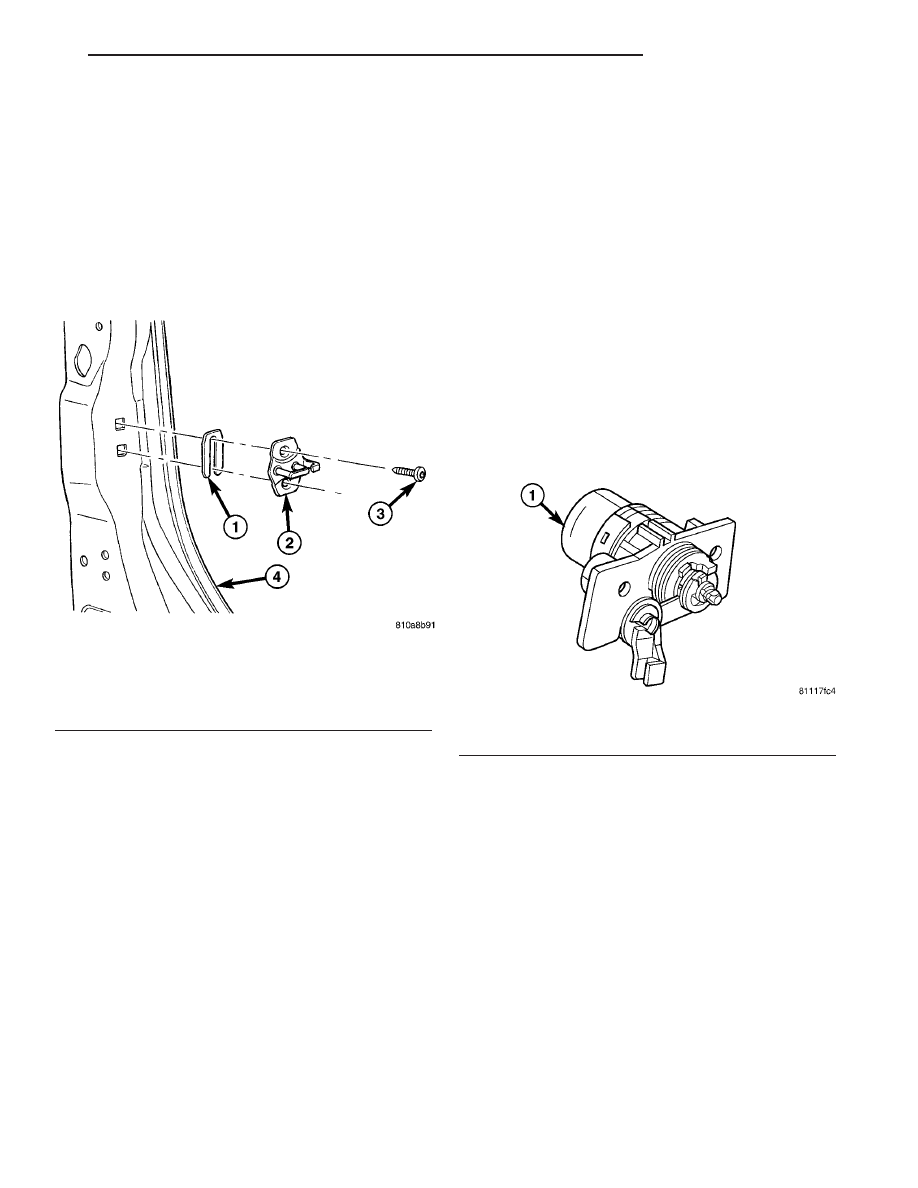

Fig. 20 DOOR LATCH STRIKER

1 - DOOR LATCH STRIKER SPACER
2 - DOOR LATCH STRIKER
3 - ATTACHING SCREW(S)
4 - B-PILLAR

Fig. 21 DOOR LOCK TUMBLER

1 - DOOR KEY CYLINDER

CS

DOOR - FRONT

23 - 25

TRIM PANEL

DESCRIPTION

REMOVAL

(1) Release door latch and open door.
(2) Lower door glass.
(3) Open remote handle trim plug and remove

screw from behind inside remote handle (Fig. 23).

(4) Open armrest pull cup trim plug and remove

screw from inside arm rest pull cup (Fig. 24).

(5) Disengage push-in fasteners attaching trim to

door panel around perimeter of trim panel.

(6) Tilt trim panel outward to clear locator pins on

backside of trim panel.

(7) Disconnect trim panel from retainer channel in

inner belt weatherstrip at top of door by lifting while
gently jiggling.

CAUTION: Do not allow door trim panel to hang by
the wire connector or wiring.

Fig. 23 REMOTE HANDLE TRIM PLUG

1 - REMOTE HANDLE TRIM PLUG
2 - REMOTE HANDLE ATTACHING SCREW

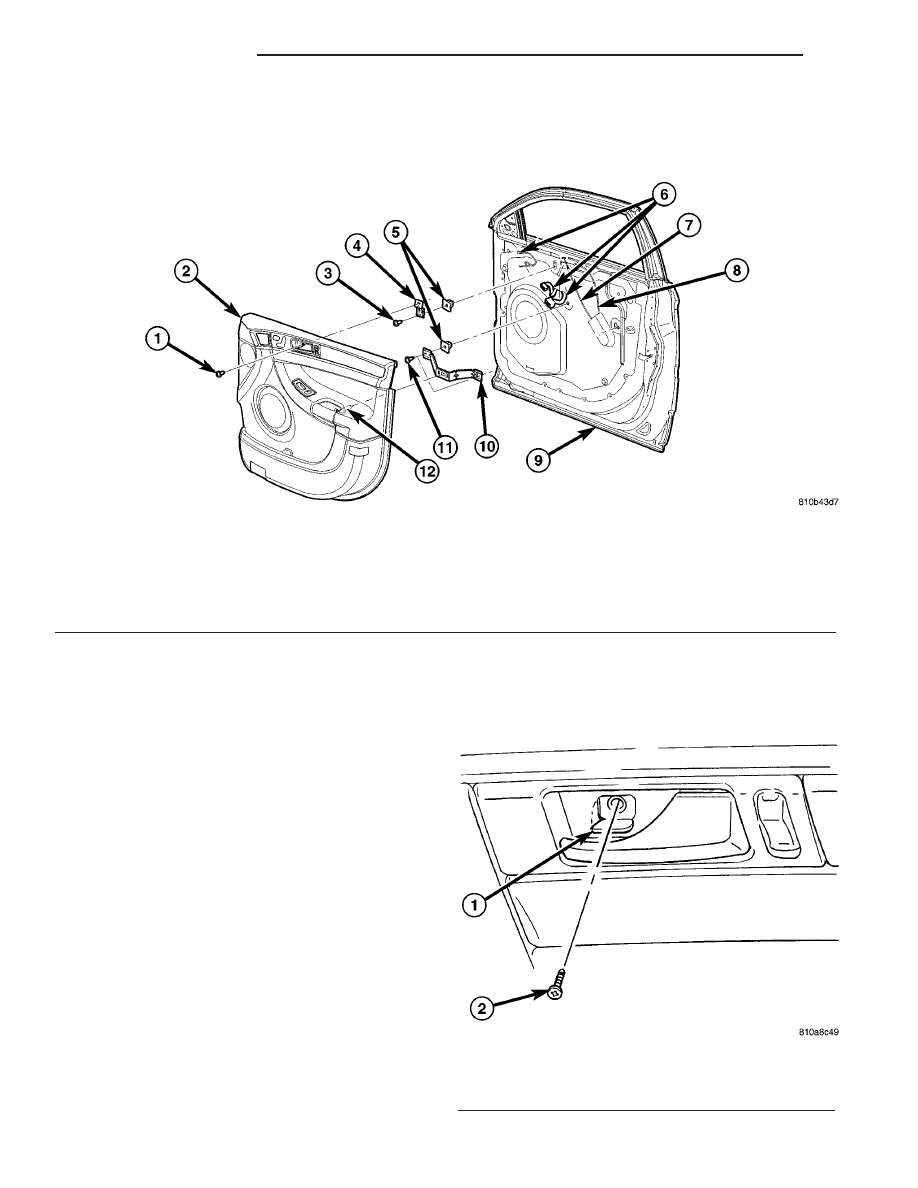

Fig. 22 REMOVE DOOR TRIM PANEL

1 - REMOTE HANDLE BEZEL TO DOOR SCREW
2 - DOOR TRIM PANEL
3 - REMOTE HANDLE BRACKET TO DOOR SCREW
4 - DOOR INSIDE REMOTE HANDLE BRACKET
5 - PLASTIC NUT
6 - DOOR WIRE HARNESS

7 - REMOTE LOCK FRONT ACTUATOR CABLE
8 - RELEASE HANDLE FRONT ACTUATOR CABLE
9 - FRONT DOOR
10 - DOOR PULL CUP BRACKET
11 - PULL HANDLE BRACKET TO DOOR SCREW
12 - FASTENER CLIP
