OUTPUT GEAR BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm

(0.002 in.)

4.42mm

(0.174 in.)

4412830AB

0.53mm

(0.021 in.)

3.94mm

(0.155 in.)

4412818AB

0.08mm

(0.003 in.)

4.38mm

(0.172 in.)

4412829AB

0.56mm

(0.022 in.)

3.90mm

(0.154 in.)

4412817AB

0.10mm

(0.004 in.)

4.38mm

(0.172 in.)

4412829AB

0.58mm

(0.023 in.)

3.90mm

(0.154 in.)

4412817AB

0.13mm

(0.005 in.)

4.34mm

(0.171 in.)

4412828AB

0.61mm

(0.024 in.)

3.86mm

(0.152 in.)

4412816AB

0.15mm

(0.006 in.)

4.30mm

(0.169 in.)

4412827AB

0.64mm

(0.025 in.)

3.82mm

(0.150 in.)

4412815AB

0.18mm

(0.007 in.)

4.30mm

(0.169 in.)

4412827AB

0.66mm

(0.026 in.)

3.82mm

(0.150 in.)

4412815AB

0.20mm

(0.008 in.)

4.26mm

(0.168 in.)

4412826AB

0.69mm

(0.027 in.)

3.78mm

(0.149 in.)

4412814AB

0.23mm

(0.009 in.)

4.22mm

(0.166 in.)

4412825AB

0.71mm

(0.028 in.)

3.74mm

(0.147 in.)

4412813AB

0.25mm

(0.010 in.)

4.22mm

(0.166 in.)

4412825AB

0.74mm

(0.029 in.)

3.74mm

(0.147 in.)

4412813AB

0.28mm

(0.011 in.)

4.18mm

(0.165 in.)

4412824AB

0.76mm

(0.030 in.)

3.70mm

(0.146 in.)

4412812AB

0.30mm

(0.012 in.)

4.14mm

(0.163 in.)

4412823AB

0.79mm

(0.031 in.)

3.66mm

(0.144 in.)

4412811AB

0.33mm

(0.013 in.)

4.14mm

(0.163 in.)

4412823AB

0.81mm

(0.032 in.)

3.66mm

(0.144 in.)

4412811AB

0.36mm

(0.014 in.)

4.10mm

(0.161 in.)

4412822AB

0.84mm

(0.033 in.)

3.62mm

(0.143 in.)

4412810AB

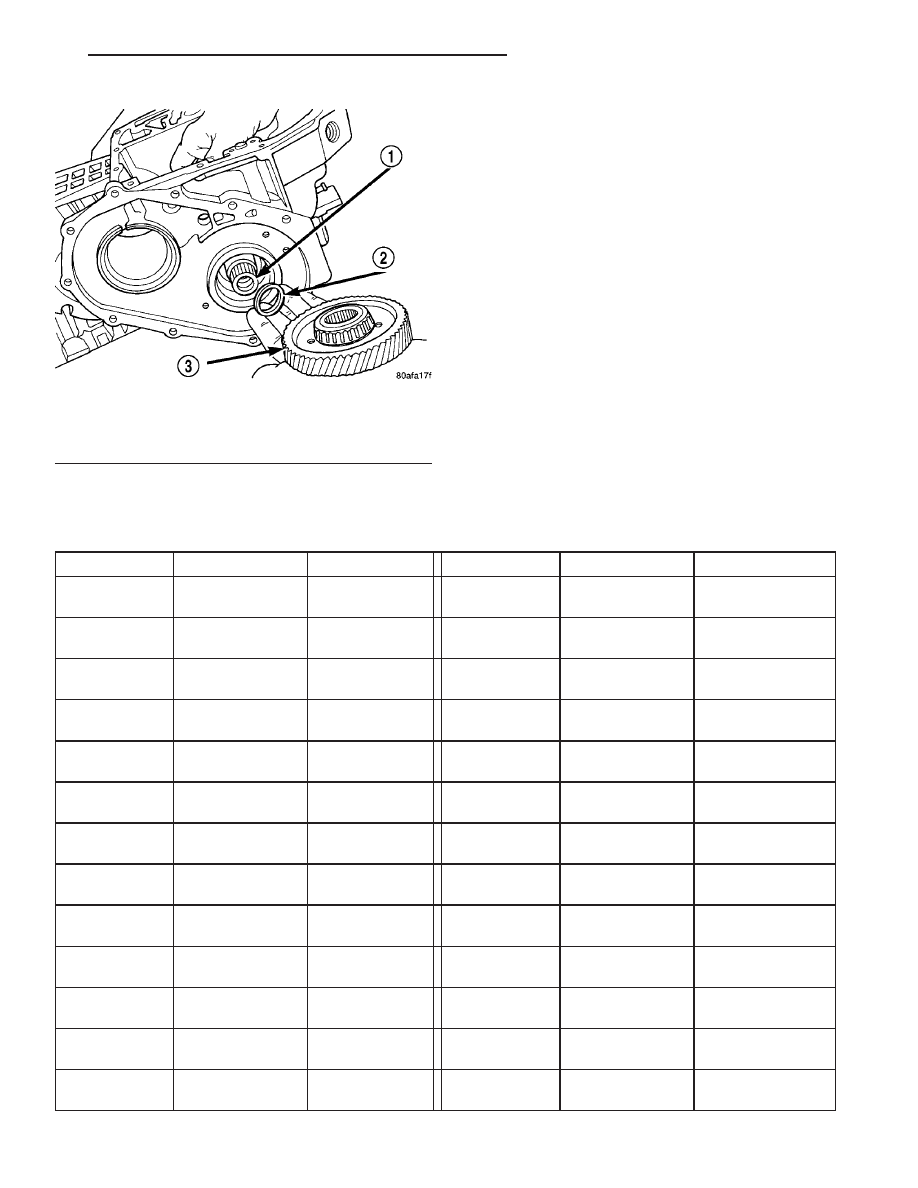

Fig. 128 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 47

41AE/TE AUTOMATIC TRANSAXLE (Continued)

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.38mm

(0.015 in.)

4.10mm

(0.161 in.)

4412822AB

0.86mm

(0.034 in.)

3.62mm

(0.143 in.)

4412810AB

0.41mm

(0.016 in.)

4.06mm

(0.160 in.)

4412821AB

0.89mm

(0.035 in.)

3.58mm

(0.141)

4412809AB

0.43mm

(0.017 in.)

4.02mm

(0.158 in.)

4412820AB

0.91mm

(0.036in.)

3.54mm

(0.139 in.)

4412808AB

0.46mm

(0.018 in.)

4.02mm

(0.158 in.)

4412820AB

0.94mm

(0.037 in.)

3.54mm

(0.139 in.)

4412808AB

0.48mm

(0.019 in.)

3.98mm

(0.157 in.)

4412819AB

0.97mm

(0.038 in.)

3.50mm

(0.138 in.)

4412807AB

0.51mm

(0.020 in.)

3.94mm

(0.155 in.)

4412818AB

(15) Install the output gear and bearing assembly

using Tool 6261 (Fig. 129).

(16) Install NEW output gear retaining bolt and

washer (Fig. 130). Using Tool 6259, torque output
gear retaining bolt to 271 N·m (200 ft. lbs.) (Fig.
131).

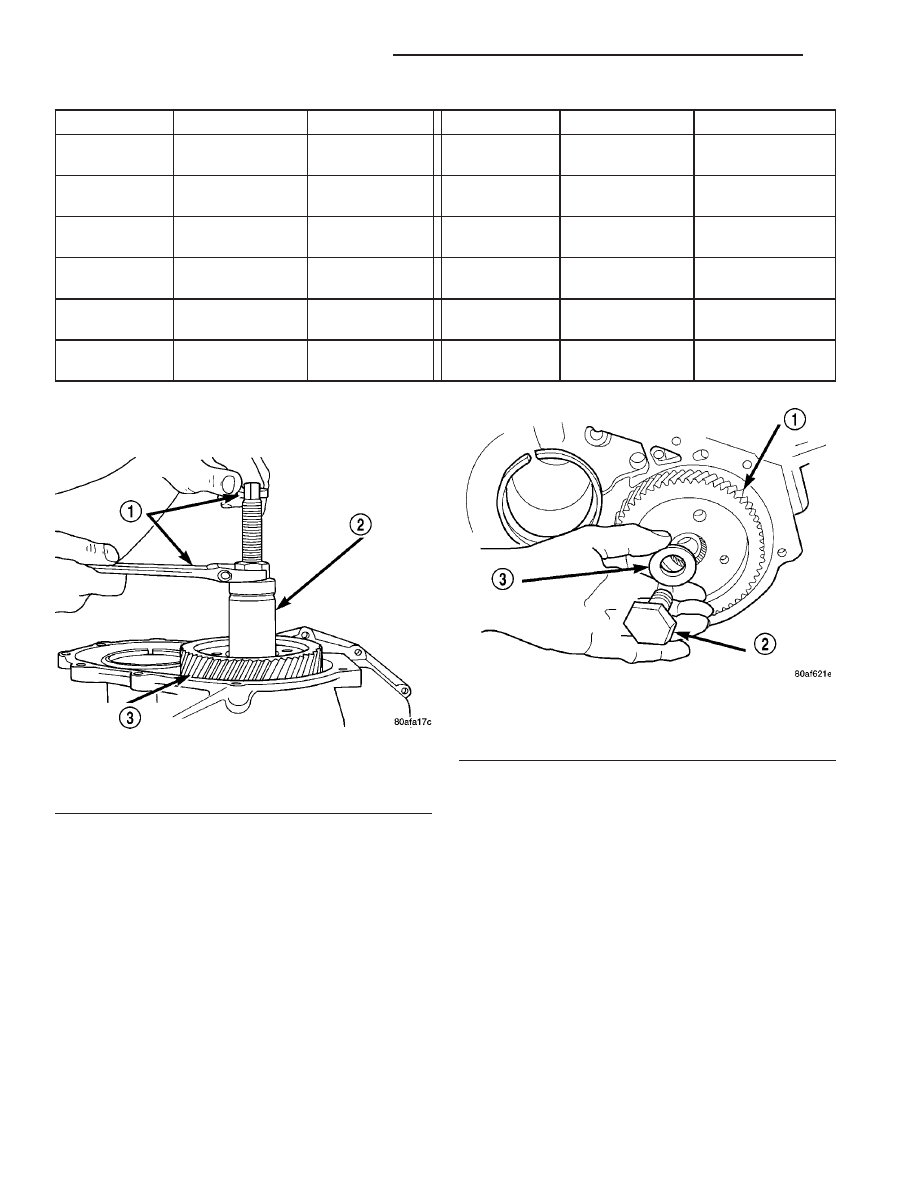

Fig. 129 Install Output Gear

1 - WRENCHES
2 - TOOL 6261 WITH STUD
3 - OUTPUT GEAR

Fig. 130 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

21 - 48

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(17) Using an inch pound torque wrench (Fig.

132), check output shaft turning torque. Output
shaft turning torque should be within 3-8 in.
lbs. If the turning torque is too high, install a 0.04
mm (0.0016 in.) thicker shim. If the turning torque is
too low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until the proper turning torque of 3-8 in. lbs.
is obtained.

(18) Install output gear stirrup with serrated side

out (Fig. 133).

(19) Install retaining strap.
(20) Install strap bolts but do not tighten at this

time (Fig. 134).

(21) Rotate

stirrup

clockwise

against

flats

of

retaining bolt (Fig. 135).

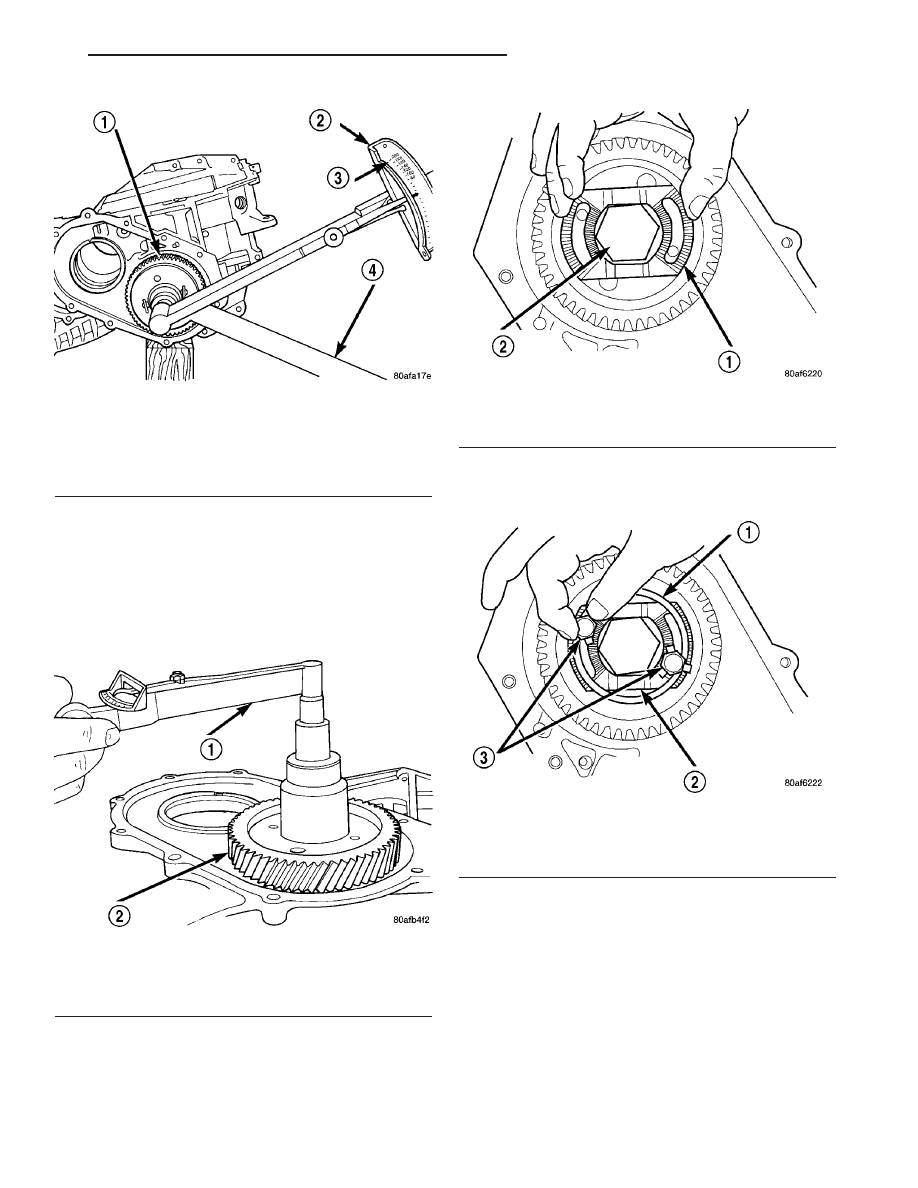

Fig. 131 Tighten Output Gear to 271 N

•

m (200 ft.

lbs.)

1 - OUTPUT GEAR
2 - TORQUE WRENCH
3 - 200 FT. LBS.
4 - TOOL 6259

Fig. 132 Check Output Gear Bearings Turning

Torque

1 - INCH-POUND TORQUE WRENCH
2 - OUTPUT GEAR

Fig. 133 Install Stirrup

1 - STIRRUP
2 - OUTPUT GEAR RETAINING BOLT

Fig. 134 Install Strap Bolts

1 - RETAINING STRAP
2 - STIRRUP
3 - RETAINING STRAP BOLTS

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 49

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(22) Torque stirrup strap bolts to 23 N·m (200 in.

lbs.) (Fig. 136).

(23) Bend tabs on strap up against flats of bolts

(Fig. 137).

(24) Install transfer shaft bearing cone using Tool

6052 (Fig. 138).

(25) Install bearing cup and oil baffle to transfer

shaft (Fig. 139).

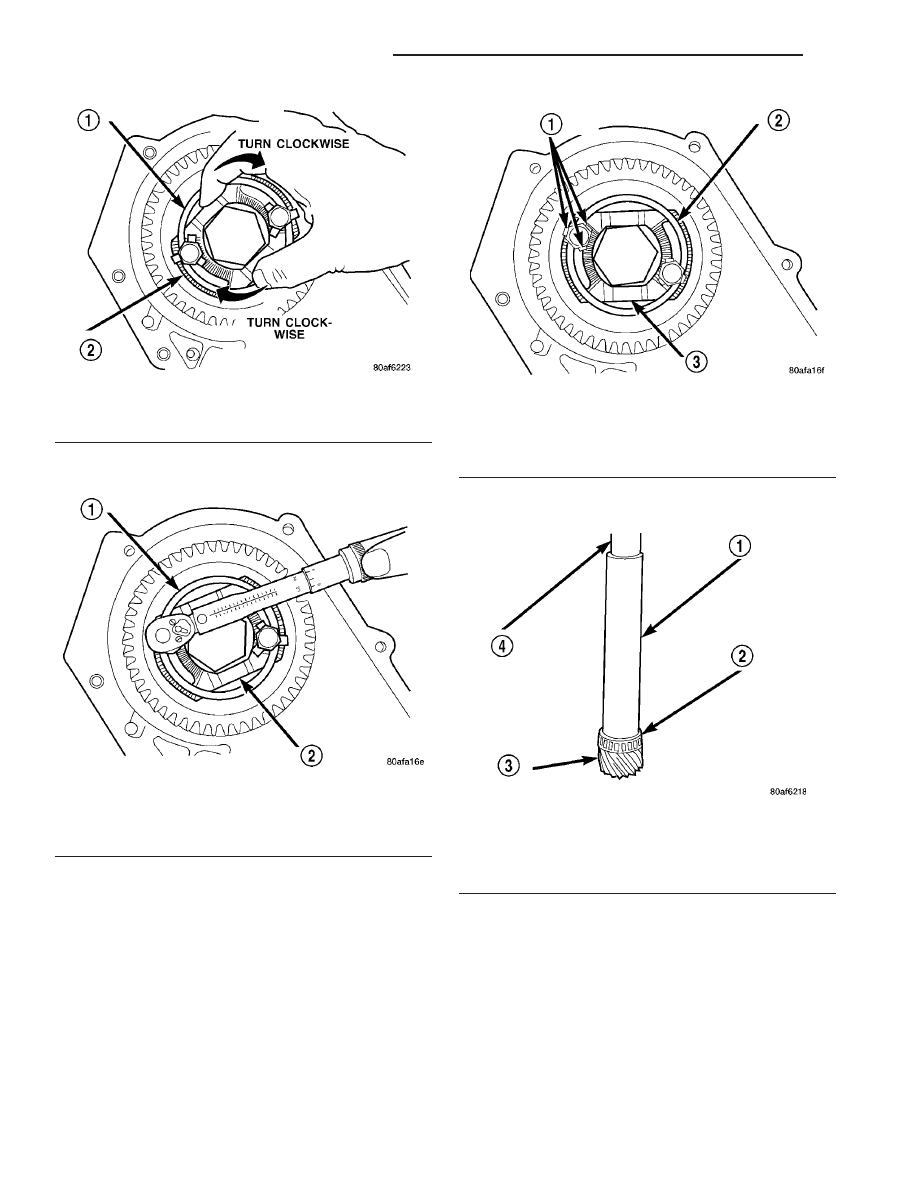

Fig. 135 Turn Stirrup Clockwise Against Bolt Flats

1 - RETAINING STRAP
2 - STIRRUP

Fig. 136 Tighten Stirrup Strap Bolts To 23 N·m (200

in.) lbs.)

1 - RETAINING STRAP
2 - STIRRUP

Fig. 137 Bend Tabs On Strap Up Against Flats Of

Bolts

1 - RETAINING STRAP TABS
2 - RETAINING STRAP
3 - STIRRUP

Fig. 138 Install Transfer Shaft Bearing Cone

1 - TOOL 6052
2 - NEW BEARING CONE
3 - TRANSFER SHAFT
4 - ARBOR PRESS RAM

21 - 50

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)
