  ПРЕДУПРЕЖДЕНИЕ

В это время не открывайте выпускной (контур высокого давления) клапан. В противном случае

•

можно получить тяжелую травму или даже погибнуть.

9.   После заправки выполните проверку под давлением системы кондиционирования.

10. По завершении проверки снимите соединительную трубку для заправки хладагента.

11. Установите крышку соединения контуров кондиционера на место.

Удаление масла для кондиционеров

  ВНИМАНИЕ

Следует использовать только специальное оборудование для хладагента R134a.

•

Всегда обеспечивайте хорошую вентиляцию рабочего места, поскольку система кондициони-

•

рования подвержена утечкам.

Всегда утилизируйте откачанный хладагент в соответствии с указанными правилами.

•

Масло для кондиционеров должно заправляться после замены компонентов системы конди-

•

ционирования или удаления хладагента.

1.  Откройте капот и отсоедините крышку соединения контура высокого/низкого давления хлада-

гента.

2.   Подключите аппарат для слива и замены хладагента к соединению контура высокого/низкого

давления хладагента.

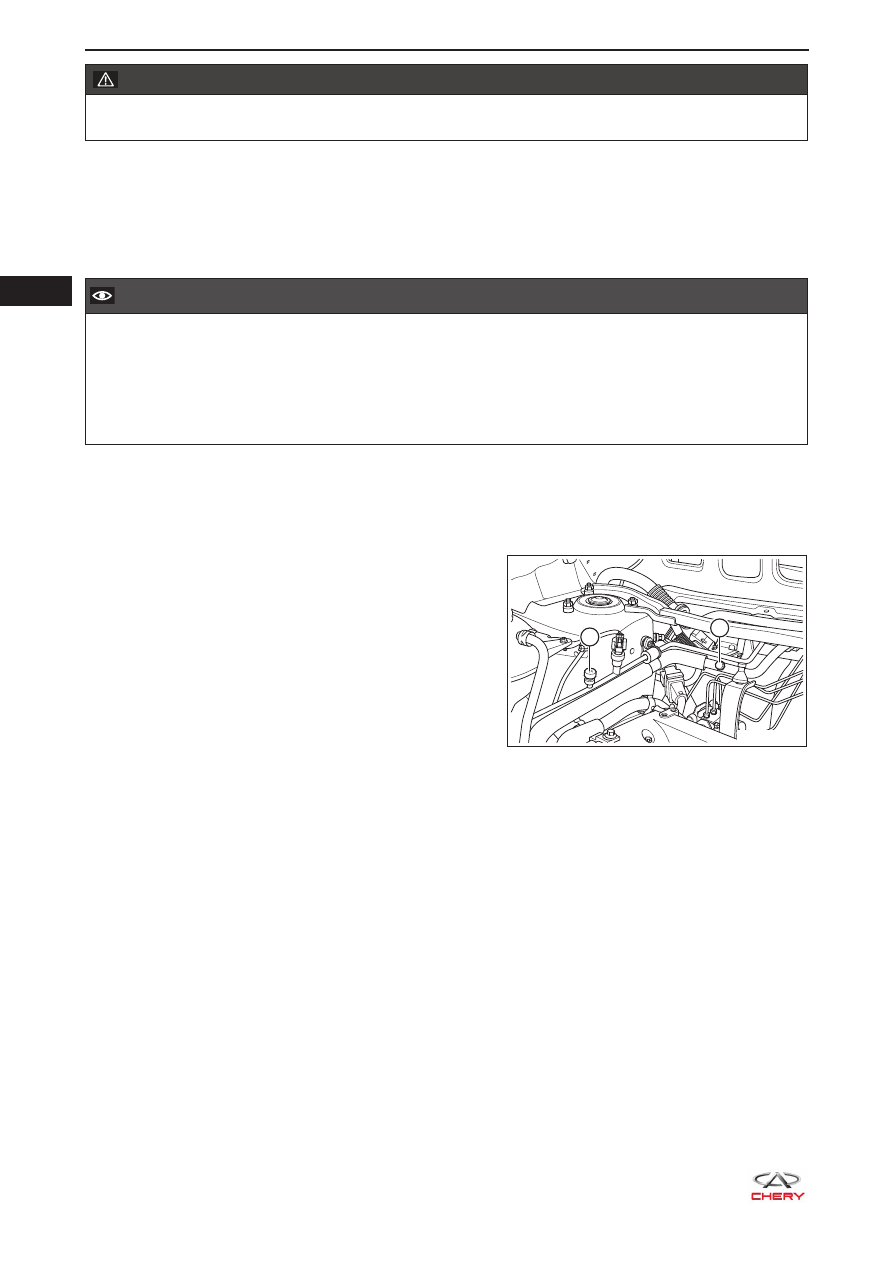

a.  Присоедините красный разъем к контуру высо-

кого давления хладагента (1).

b.  Присоедините синий разъем к контуру низкого

давления хладагента (2).

3.  Откройте клапан высокого давления и клапан низкого давления аппарата для слива и замены

хладагента.

4.  Откачайте масло для кондиционеров в соответствии с инструкциями, указанными на аппарате.

5.  Запишите количество откачанного масла для кондиционеров.

6.  Отсоедините аппарат для слива и замены хладагента от контуров системы кондиционирования.

7.  Установите крышку соединения на соединение трубки для хладагента.

RT21310050

1

2

  31

31-69

Заправка масла для кондиционеров

Параметры заправки маслом для кондиционера

Позиция

Замена для

компрессора

Замена для

конденсатора

Замена для
испарителя

Замена для

магистралей

Заправочная

емкость (мл)

Необходимо вылить
50 мл масла для
кондиционера из
нового компрессора

50

50

10

1.  Выполните вакуумную откачку с помощью вакуумного насоса. Подождите примерно 10 минут

после завершения работы, проверьте, нет ли какого либо изменения давления в системе кон-
диционирования. Любое изменение может указывать на утечку в системе кондиционирования:
следует проверить и отремонтировать систему кондиционирования. Если изменения нет, пере-
ходите к процедуре заправки масла для кондиционеров.

2.  Откройте всасывающий клапан и закройте выпускной клапан, а затем откройте заправочный кла-

пан, чтобы направить масло для кондиционеров в систему кондиционирования.

3.  После завершения заправки масла для кондиционеров закройте заправочный клапан.

4.  Через 3 минуты снова выполните вакуумную откачку.

5.  После завершения операции продолжите выполнение процедуры заправки хладагента.

       31

31-70

Панель управления кондиционером

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снятие панели управления кондиционером.

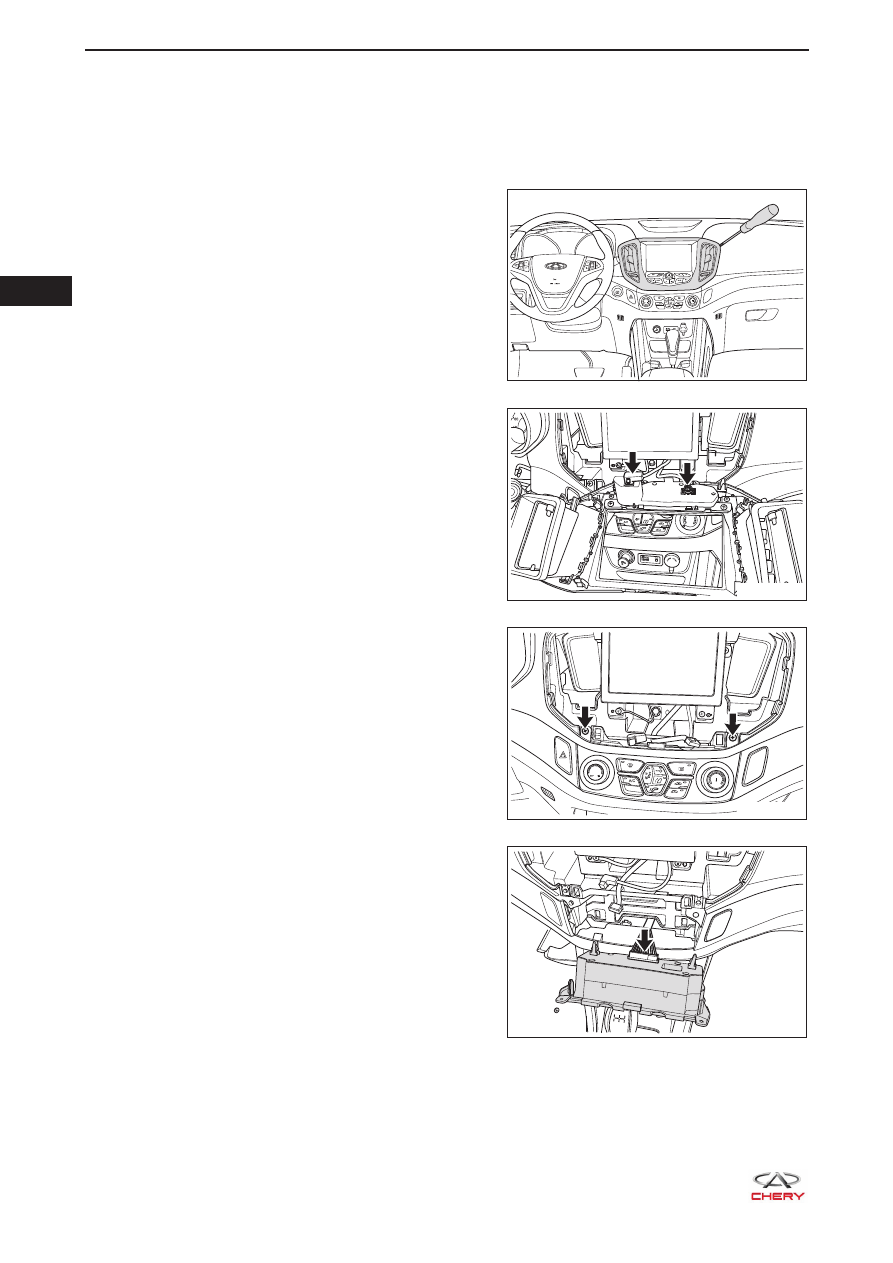

a.  С помощью плоской отвертки, обернутой защит-

ной лентой, осторожно снимите панель консоли.

b.  Отсоедините разъемы аудиосистемы (указаны

стрелкой).

c.  Отверните 2 винта (указаны стрелкой) крепления

панели управления системой кондиционирова-
ния и отсоедините зажим крепления на нижней
части.



(Момент затяжки: 2,5 ± 0,5 Н·м)

d.  Отсоедините разъем панели управления конди-

ционером (указан стрелкой).

e.  Снимите панели управления кондиционером.

RT21310060

12V 120W

RT21310070

RT21310080

RT21310090

3 5

4

2

R

1

  31

31-71

Проверка

1.  Проверьте панель управления кондиционером.

a.  Снимите панели управления кондиционером.

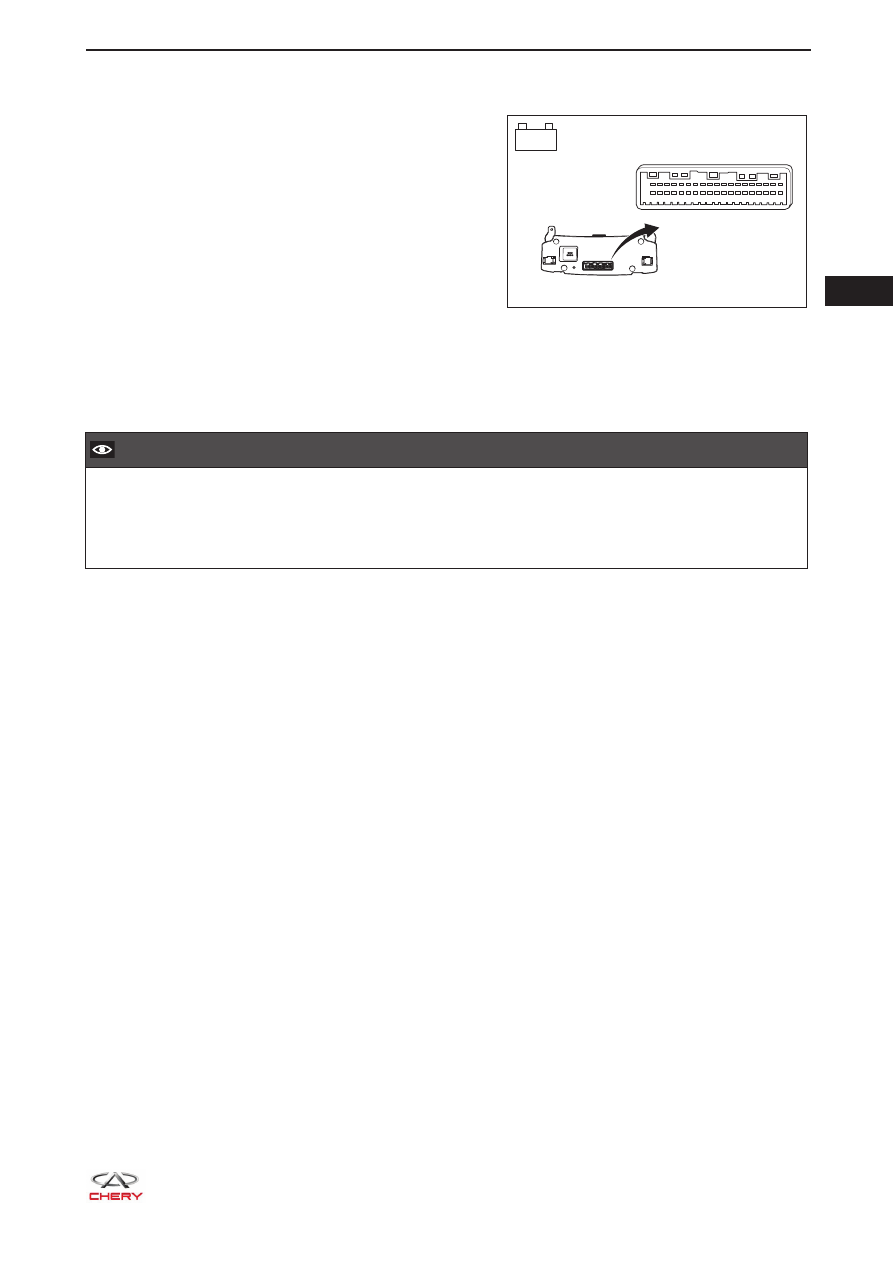

b.  Соедините «положительный» (+) вывод аккуму-

ляторной батареи с контактом 3, а «отрицатель-
ный» (-) вывод с контактом 4, затем проверьте,
включается ли подсветка панели управления
кондиционером.



OK: Освещение включается.









Если результат не соответствует требуемому, замените панель управления кондиционером.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке не забудьте установить зажим на нижнюю часть панели управления кондиционе-

•

ром.

При установке следует совместить установочное отверстие на верхней части панели управле-

•

ния кондиционером с установочным штифтом панели управления.

-

+

RT21310100

1

20

21
