18-

128

18- ВАРИАТОР QR019CHB

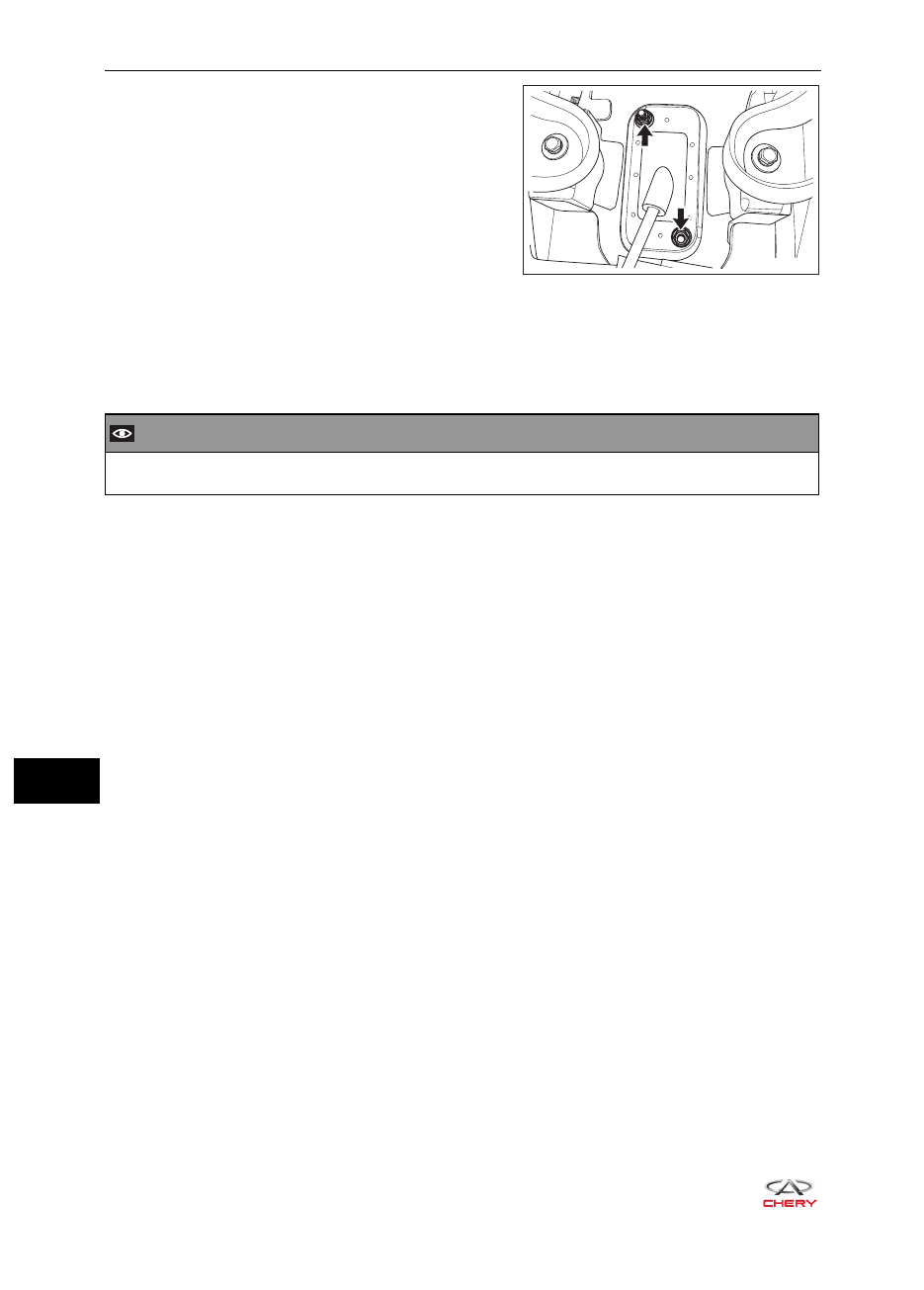

9.   Выверните болты крепления защитного чехла

троса механизма переключения передач из кузова
автомобиля.
(Момент затяжки: 8 - 10 Н·м)

10.  Снимите трос механизма переключения передач (3).

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После установки проверьте перевод рычага переключения в каждое положение. При необходи-



•

мости отрегулируйте трос механизма переключения передач (см. с. 18-21).

RT21180610

18-

129

18 - ВАРИАТОР QR019CHB

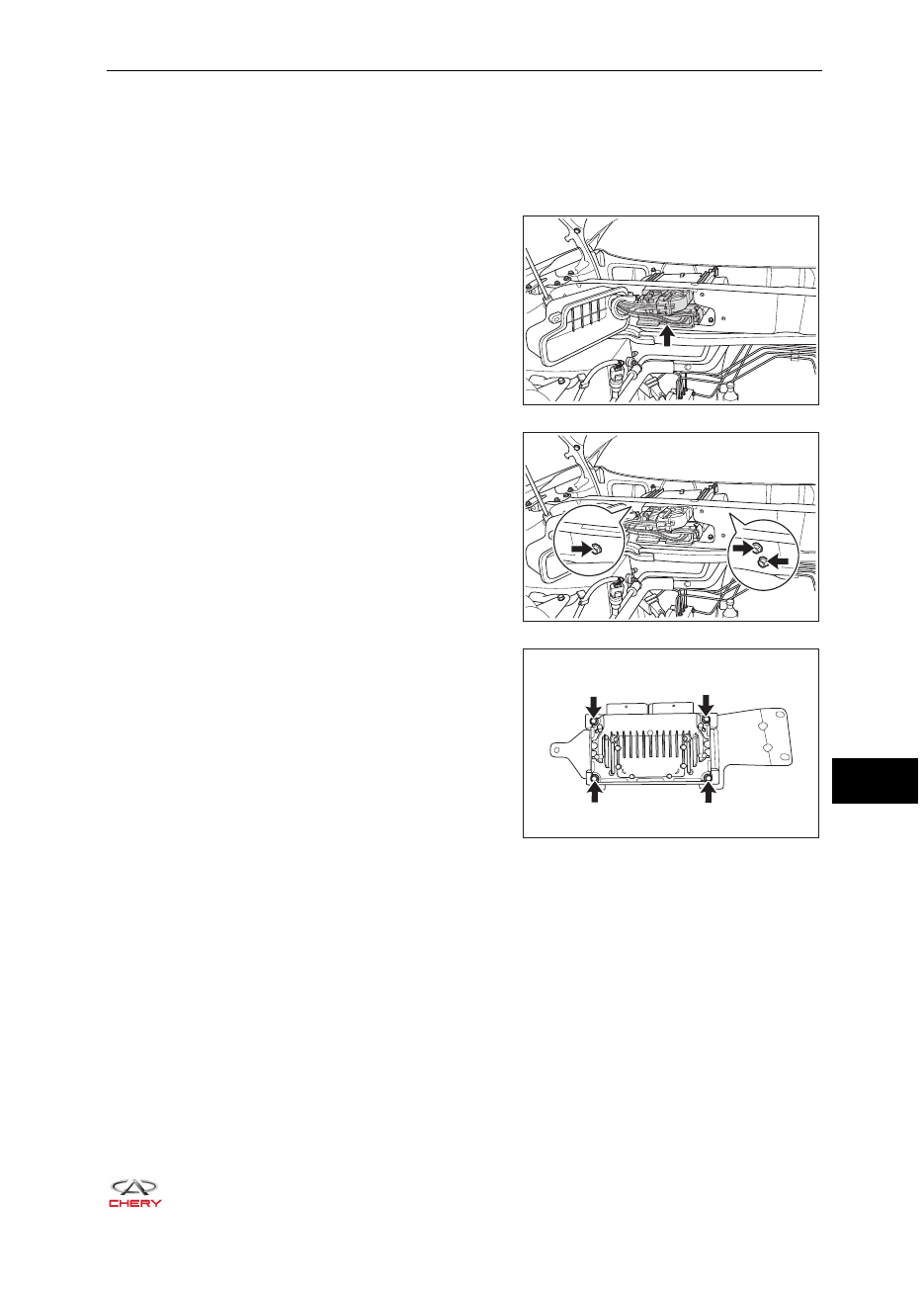

Блок TCU

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите защитную крышку разъема блока TCU и блока ECM.
4.   Отсоедините разъем блока TCU и блока ECM.

5.   Снимите кронштейн для установки блока TCU.

6.   Отверните два болта крепления блока TCU (указа-

ны стрелками).
(Момент затяжки: 6 - 8 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

RT21180621

RT21180620

RT21180630

18-

130

18- ВАРИАТОР QR019CHB

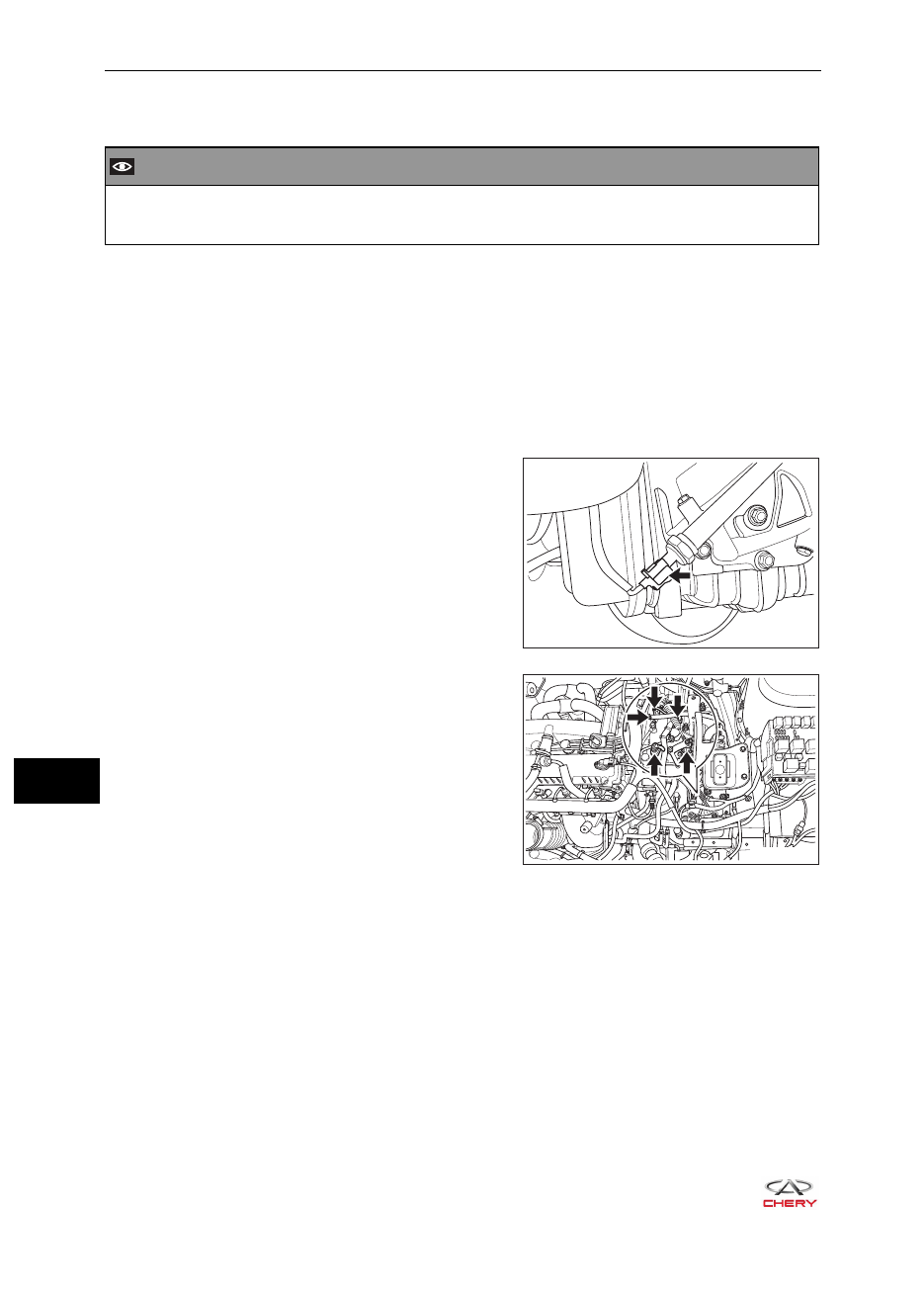

Вариатор

Снятие

 ВНИМАНИЕ

При снятии и установке вариатора будьте осторожны, чтобы гидротрансформатор не выпал из



•

вариатора.
При снятии и установке не поцарапайте и не повредите детали.



•

1.   Включите стояночный тормоз.
2.   Выключите все электрооборудование и выключите зажигание.
3.   Отсоедините «отрицательный» провод аккумуляторной батареи.
4.   Слейте рабочую жидкость (см. с. 18-110).
5.   Снимите воздухоочиститель (см. с. 10-17).
6.   Снимите аккумуляторную батарею (см. с. 16-7).
7.   Снимите площадку аккумуляторной батареи (см. с. 16-9).
8.   Снимите стартер (см. с. 15-64).
9.   Снимите датчик частоты вращения коленчатого вала двигателя (см. с. 06-249).
10.  Отсоедините разъем жгута проводов датчика дав-

ления для первичного вала (указан стрелкой).

11.  Отсоедините разъемы жгута проводов

на вариаторе:

Разъем датчика включенного диапазона



•

вариатора;
Разъем жгута проводов электромагнита



•

вариатора;
Разъем жгута проводов датчика частоты



•

вращения турбины;
Разъем жгута проводов датчика частоты



•

вращения первичного вала;
Отверните болт крепления жгута проводов



•

соединения вариатора на «массу»;
(Момент затяжки: 18 - 22 Н·м)

RT21180640

RT21180650

18-

131

18 - ВАРИАТОР QR019CHB

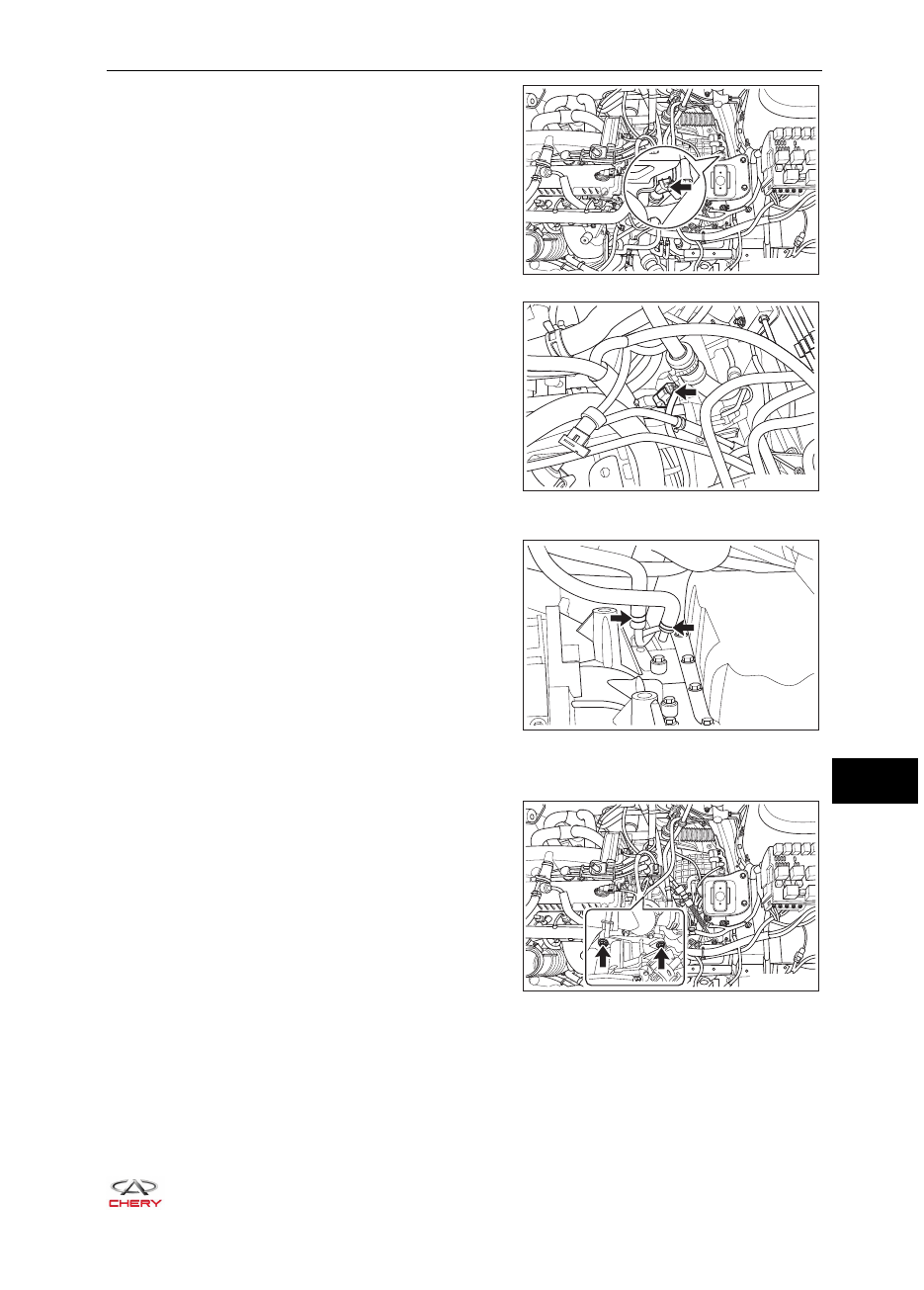

Разъем жгута проводов датчика давления для



•

вторичного вала;

Разъем жгута проводов датчика частоты вращения



•

вторичного вала;

12.  Отсоедините трос механизма переключения передач от вариатора (см. с. 18-127).
13.  Снимите хомуты (указаны стрелкой) шлангов охла-

дителя рабочей жидкости вариатора и отсоедините
шланги.

14.  Используйте устройство для выравнивания двигателя, чтобы зафиксировать двигатель.
15.  Снимите переднюю, заднюю и левую опору двигателя (см. с. 07-64).
16.  Отверните болты крепления верхней части вариа-

тора к двигателю.
(Момент затяжки: 75 - 85 Н·м)

17.  Поднимите автомобиль на подъемнике.

RT21180660

RT21180670

RT21180680
