Chery Tiggo 5 (T21). Руководство по ремонту - часть 239

18-

132

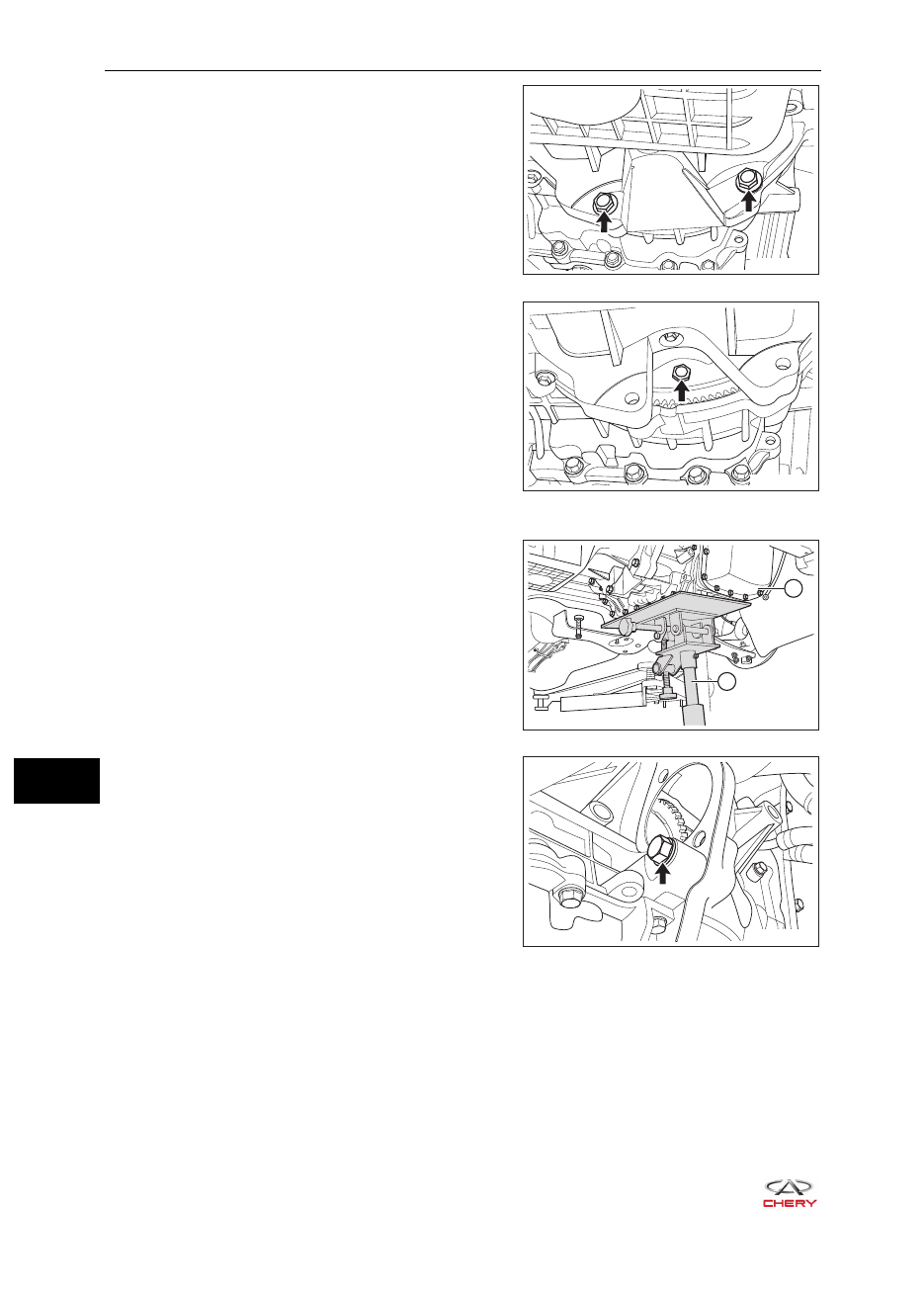

18- ВАРИАТОР QR019CHB

18.  Отверните болты крепления пылезащитной пере-

городки и снимите пылезащитную перегородку.
(Момент затяжки: 45 - 55 Н·м)

19.  Поверните коленчатый вал так, чтобы болт крепле-

ния гидротрансформатора к маховику находился
посередине U-образного паза для фиксации бол-
тов коленчатого вала. Отверните 4 болта крепле-
ния гидротрансформатора к маховику.
(Момент затяжки: 50-60 Н·м)

 К

СВЕДЕНИЮ:

Коленчатый вал нужно проворачивать в направле-
нии часовой стрелки, если смотреть со стороны
передней части двигателя.

20.  Снимите вал привода колеса.
21.  Установите опору для коробки передач (1) под

вариатор (2).

22.  Отверните передний болт крепления (1) вариатора

к двигателю.
(Момент затяжки: 75 - 85 Н·м)

RT21180700

RT21180710

2

1

RT21180720

RT21180730

18-

133

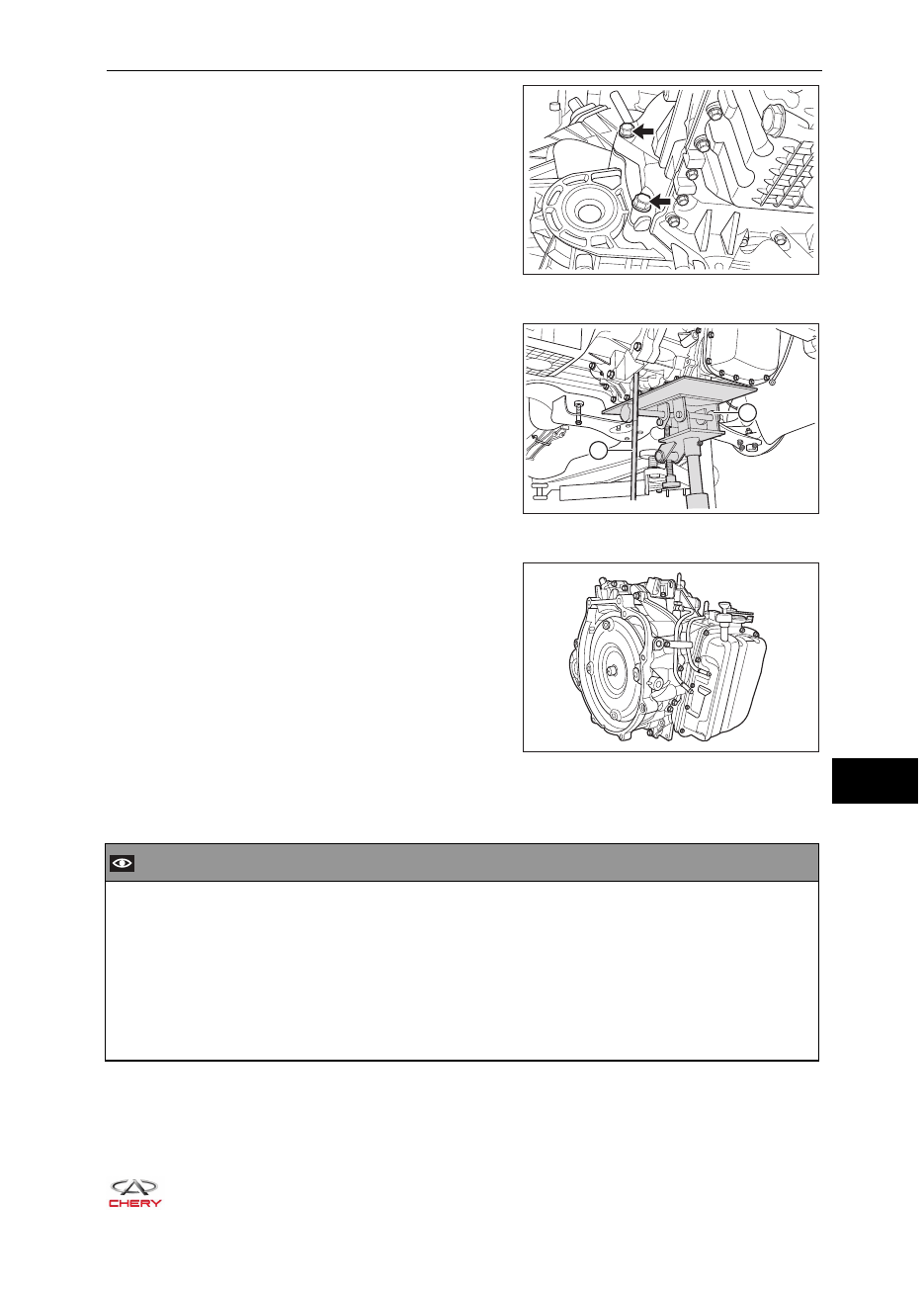

18 - ВАРИАТОР QR019CHB

23.  Отверните болты крепления (указаны стрелкой)

вариатора к двигателю.
(Момент затяжки: 75 - 85 Н·м)

24.  Снимите заднюю опору двигателя.
25.  С помощью подходящего инструмента (1) отдели-

те вариатор (2) от двигателя.

26.  Снимите установочную пластину вариатора.
27.  Снимите вариатор.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поворачивайте коленчатый вал по часовой стрелке, если смотреть со стороны передней части



•

двигателя.
При установке гидротрансформатора сначала временно заверните болты, а затем затяните их



•

указанным моментом.
Поддерживайте чистоту деталей вариатора и не допускайте попадания посторонних частиц



•

внутрь вариатора.
Долейте рабочую жидкость.



•

После установки проверьте перевод рычага переключения в каждое положение. При необходи-



•

мости отрегулируйте трос механизма переключения передач.

RT21180740

2

1

RT21180750

RT21180760

18-

- ДЛЯ ЗАМЕТОК -

19-

1

СЦЕПЛЕНИЕ

ОБЩИЕ СВЕДЕНИЯ .......................19-3

Описание  .................................19-3
Принцип работы .........................19-5
Технические характеристики ........19-5
Инструменты .............................19-6

ДИАГНОСТИКА И ПРОВЕРКА ...........19-7

Таблица признаков неисправностей
и их причин  ...............................19-7

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ..19-8

Датчик педали сцепления ............19-8

Снятие ............................................. 19-8
Проверка ......................................... 19-8
Установка ........................................ 19-8

Педаль сцепления ......................19-9

Снятие ............................................. 19-9
Установка ........................................ 19-9

Главный цилиндр привода
выключения сцепления ............. 19-10

Снятие ........................................... 19-10
Установка ...................................... 19-11

Рабочий цилиндр привода
выключения сцепления ............. 19-12

Снятие ........................................... 19-12
Установка ...................................... 19-13

Узел сцепления ........................ 19-14

Снятие ........................................... 19-14
Проверка ....................................... 19-14
Установка ...................................... 19-15

Удаление воздуха
из гидропривода сцепления ....... 19-16
