18-

120

18- ВАРИАТОР QR019CHB

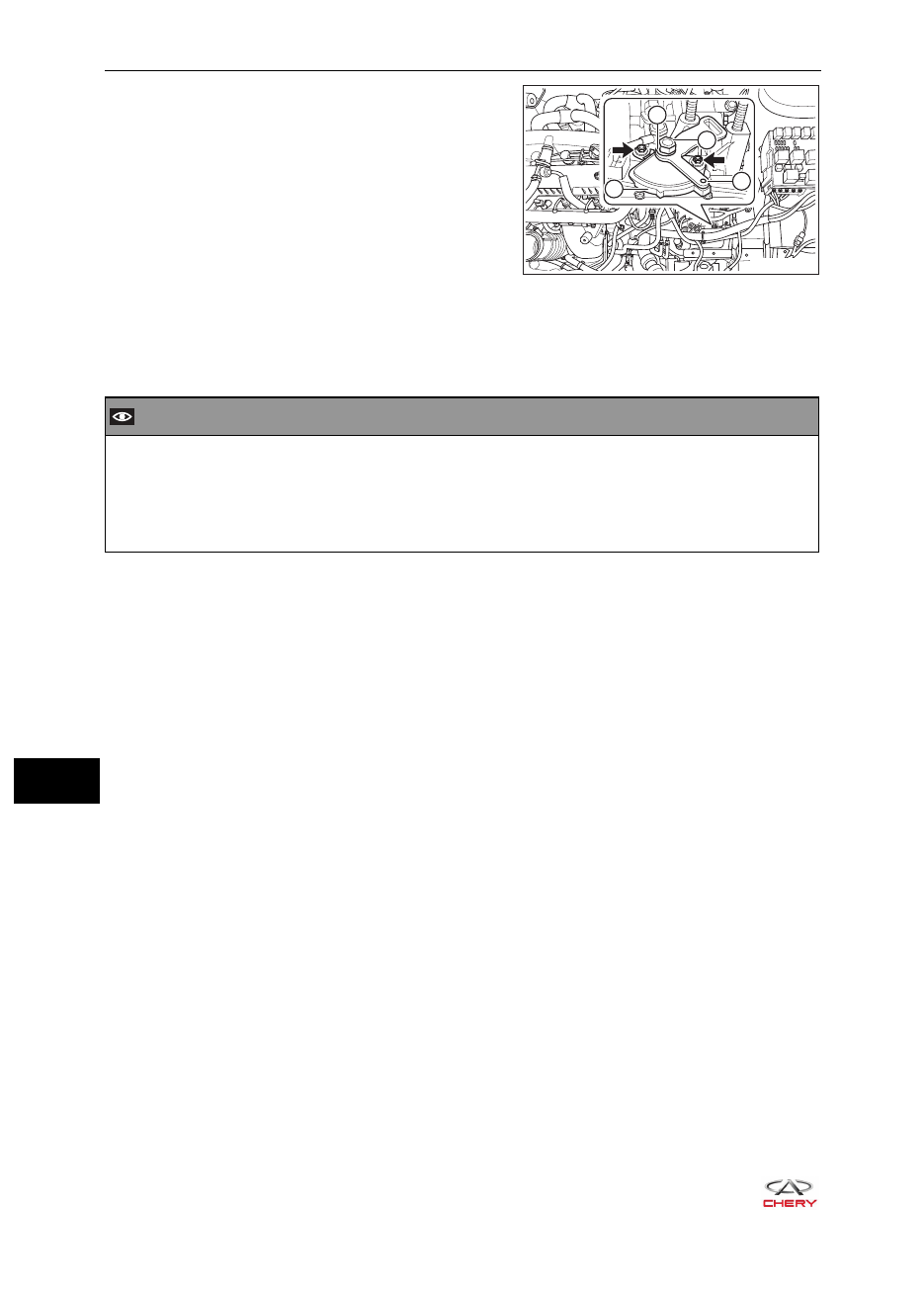

8.   Отверните гайку крепления рычага механизма

переключения.
(Момент затяжки: 18 - 25 Н·м)

9.   Снимите пружинную шайбу рычага механизма

переключения (2).

10.  Снимите рычаг механизма переключения (3).
11.  Отверните болты крепления (указаны стрелкой)

датчика включенного диапазона вариатора.
(Момент затяжки: 10 - 12 Н·м)

12.  Снимите датчик включенного диапазона вариато-

ра (4).

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После снятия пружинной шайбы рычага механизма переключения следует установить новую



пружинную шайбу.
При установке совместите отверстие рычага механизма переключения с отверстием для датчи-



ка включенного диапазона вариатора и зафиксируйте их с помощью подходящего инструмента.
После установки проверьте положение рычага переключения. При необходимости отрегулируй-



те трос механизма переключения передач.

RT21180470

1

3

4

2

18-

121

18 - ВАРИАТОР QR019CHB

Корпус блока клапанов

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Поднимите автомобиль на подъемнике.
4.   Слейте рабочую жидкость (см. с. 18-110).

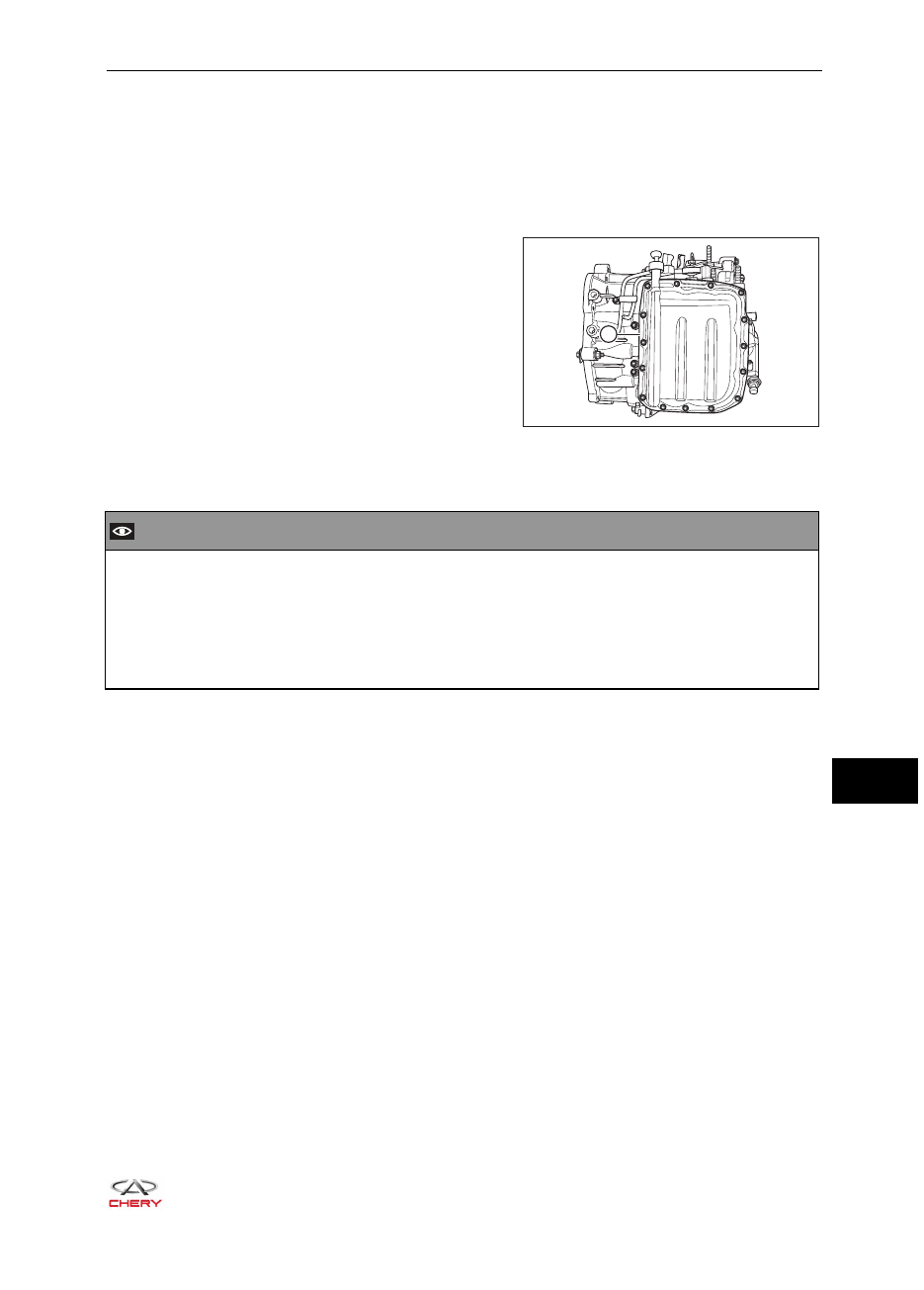

5.   Отверните болты крепления корпуса блока клапа-

нов и снимите корпус блока клапанов (1).



(Момент затяжки: 10 - 12 Н·м)

К СВЕДЕНИЮ:
При снятии блока клапанов будьте осторожны, чтобы
не повредить поверхность соприкосновения картера
вариатора.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Перед установкой удалите остатки герметика с поверхности соприкосновения картера вариа-



тора и очистите ее.
Поддерживайте чистоту устанавливаемых деталей, чтобы исключить попадание посторонних



частиц в вариатор.
Перед установкой равномерно нанесите герметик на поверхность соприкосновения корпуса



блока клапанов и вариатора.
После доливки рабочей жидкости проверьте, нет ли ее утечки.



1

RT21180480

18-

122

18- ВАРИАТОР QR019CHB

Блок клапанов

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите аккумуляторную батарею, площадку аккумуляторной батареи и кронштейн площадки

аккумуляторной батареи (см. с. 16-7).

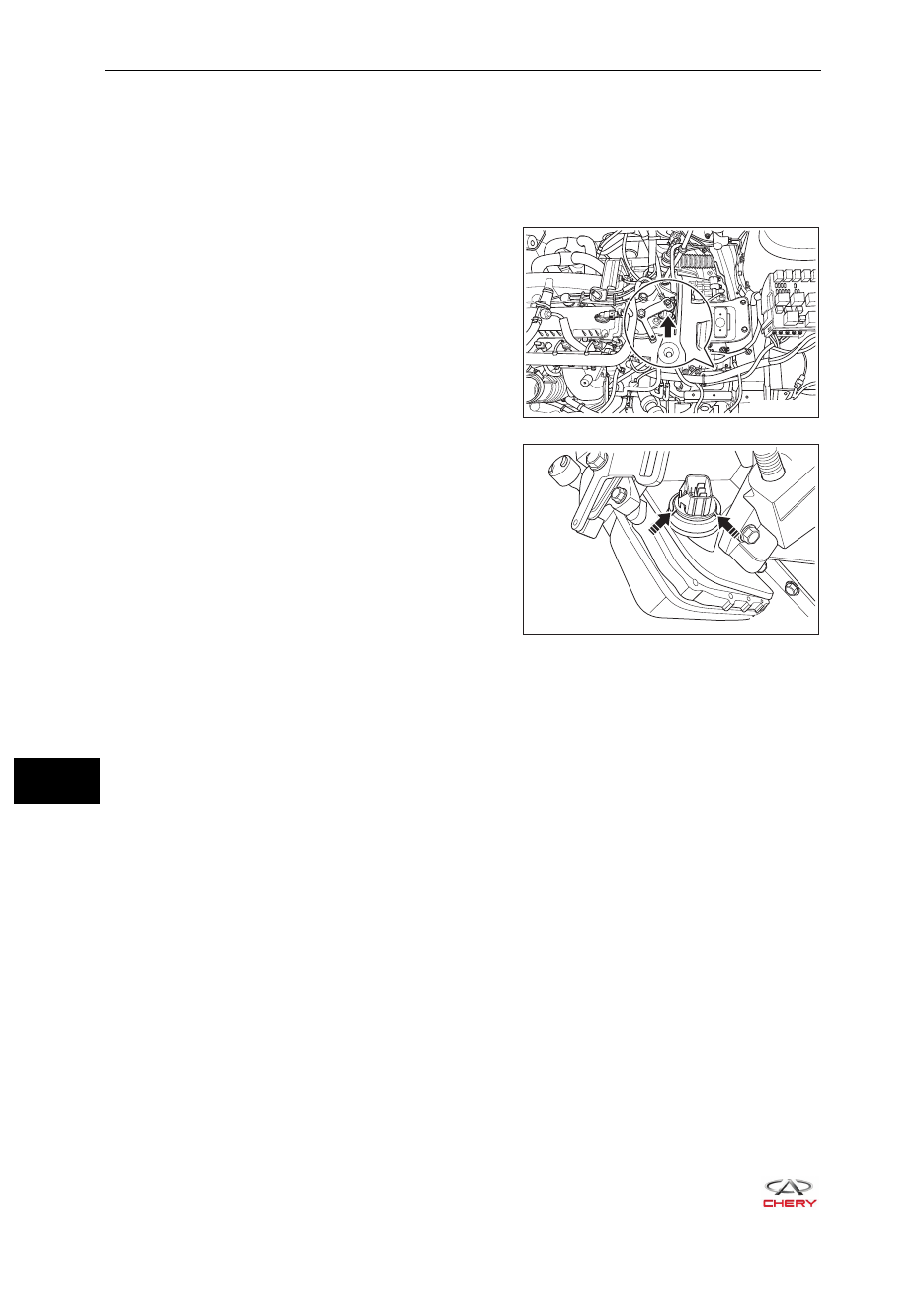

4.   Отсоедините разъем жгута проводов электромаг-

нита вариатора, как показано на рисунке.

5.   С помощью походящего инструмента снимите за-

жим жгута проводов электромагнита вариатора.

6.    Снимите датчик включенного диапазона вариатора (см. с. 18-119).
7.   Поднимите автомобиль на подъемнике.
8.   Слейте рабочую жидкость (см. с. 18-110).
9.   Снимите корпус блока клапанов (см. с. 18-121).

RT21180490

RT21180500

18-

123

18 - ВАРИАТОР QR019CHB

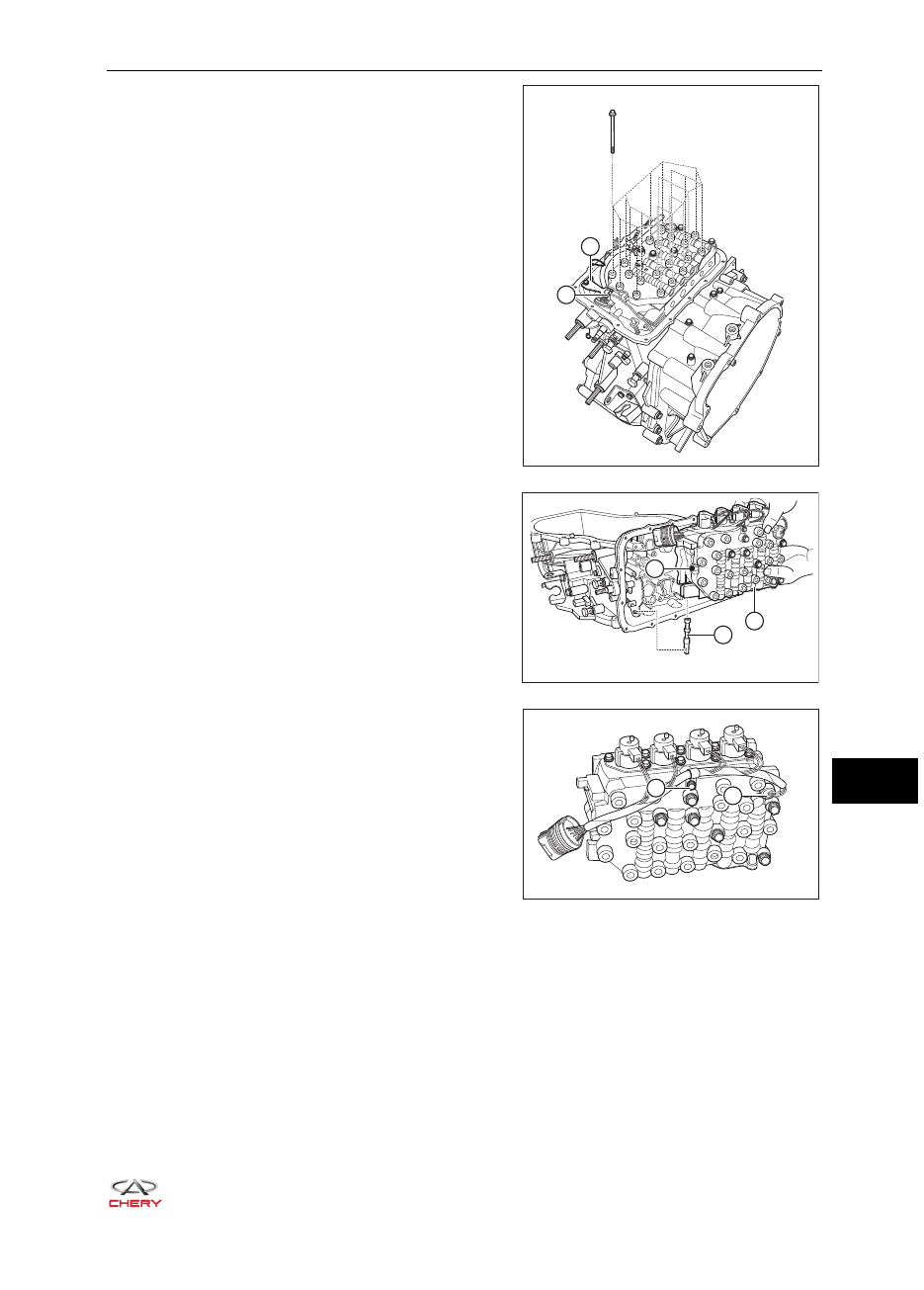

10.  Отверните болт крепления установочной пластины

(1).

11.  Снимите установочную пластину (2).
12.  Отверните болты крепления блока клапанов.

(Момент затяжки: 8 - 10 Н·м)

13.  Снимите блок клапанов (1), стальной шарик (3) и

рычаг привода (2).

14.  Снимите датчик температуры рабочей жидкости

вариатора (1) с блока клапанов.

15.  Отверните болт крепления (2) кронштейна жгута

проводов.

16.  Отверните болты крепления прижимной пластины

электромагнита.

17.  Снимите электромагнит и жгут проводов.

Установка

Установка должна производиться в порядке, обратном снятию.

2

1

×19

RT21180510

2

3

1

RT21180520

2

1

RT21180530
