18- ВАРИАТОР QR019CHB

Датчик частоты вращения турбины

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите аккумуляторную батарею, площадку аккумуляторной батареи и кронштейн площадки

аккумуляторной батареи (см. с. 16-7).

4.   Снимите воздухоочиститель (см. с. 10-17).

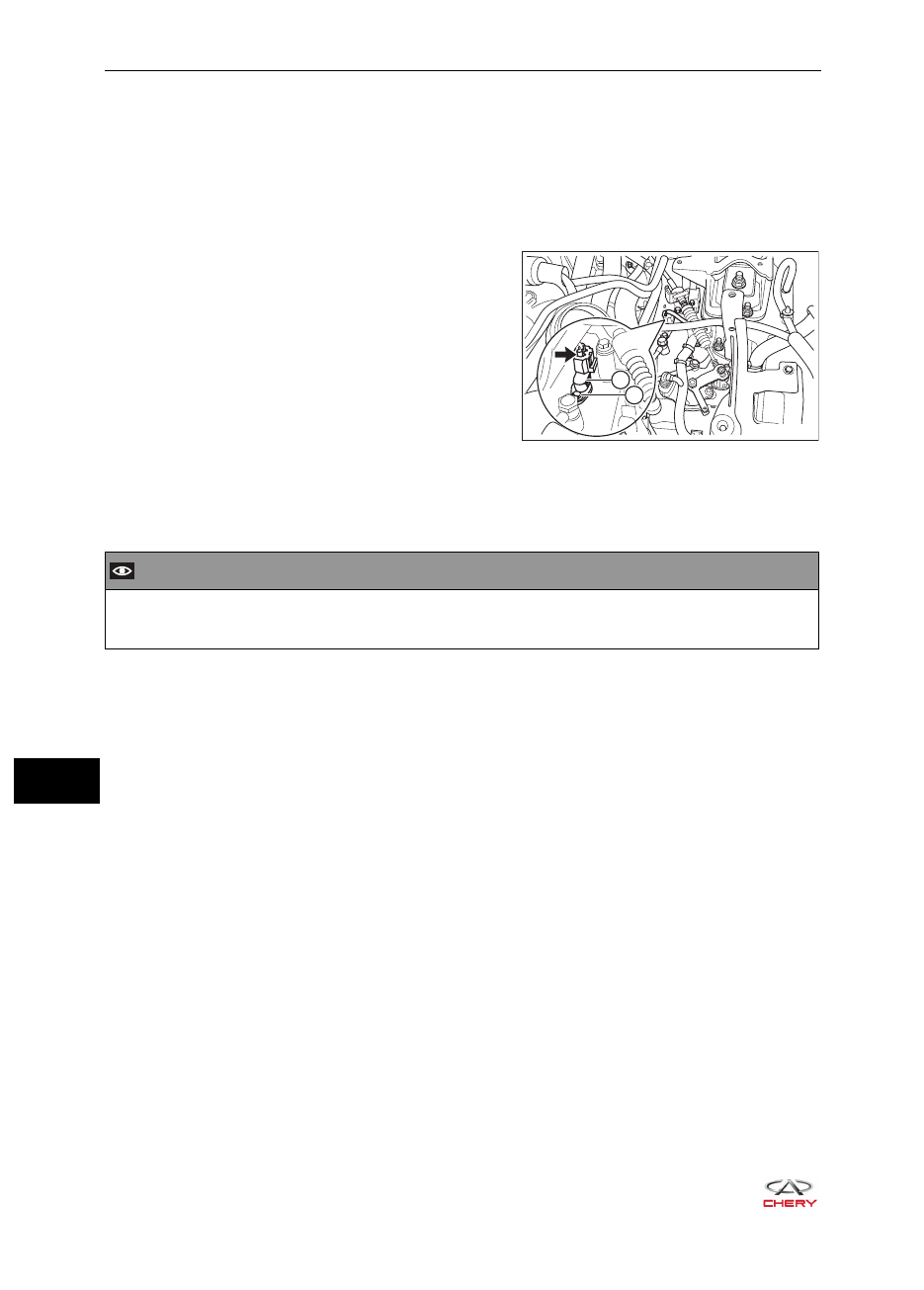

5.   Отсоедините разъем жгута проводов датчика ча-

стоты вращения турбины (указан стрелкой).

6.   Отверните болт крепления (2) датчика частоты

вращения турбины и снимите датчик частоты вра-
щения турбины (1).
(Момент затяжки: 10 - 12 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поддерживайте чистоту датчика и контактной поверхности датчика с вариатором и не допусти-



•

те подпадания пыли или других загрязнений в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение датчика.



•

1

2

RT21180390

18-

117

18 - ВАРИАТОР QR019CHB

Датчик давления для первичного вала

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Поднимите автомобиль на подъемнике.
4.   Слейте рабочую жидкость (см. с. 18-110).

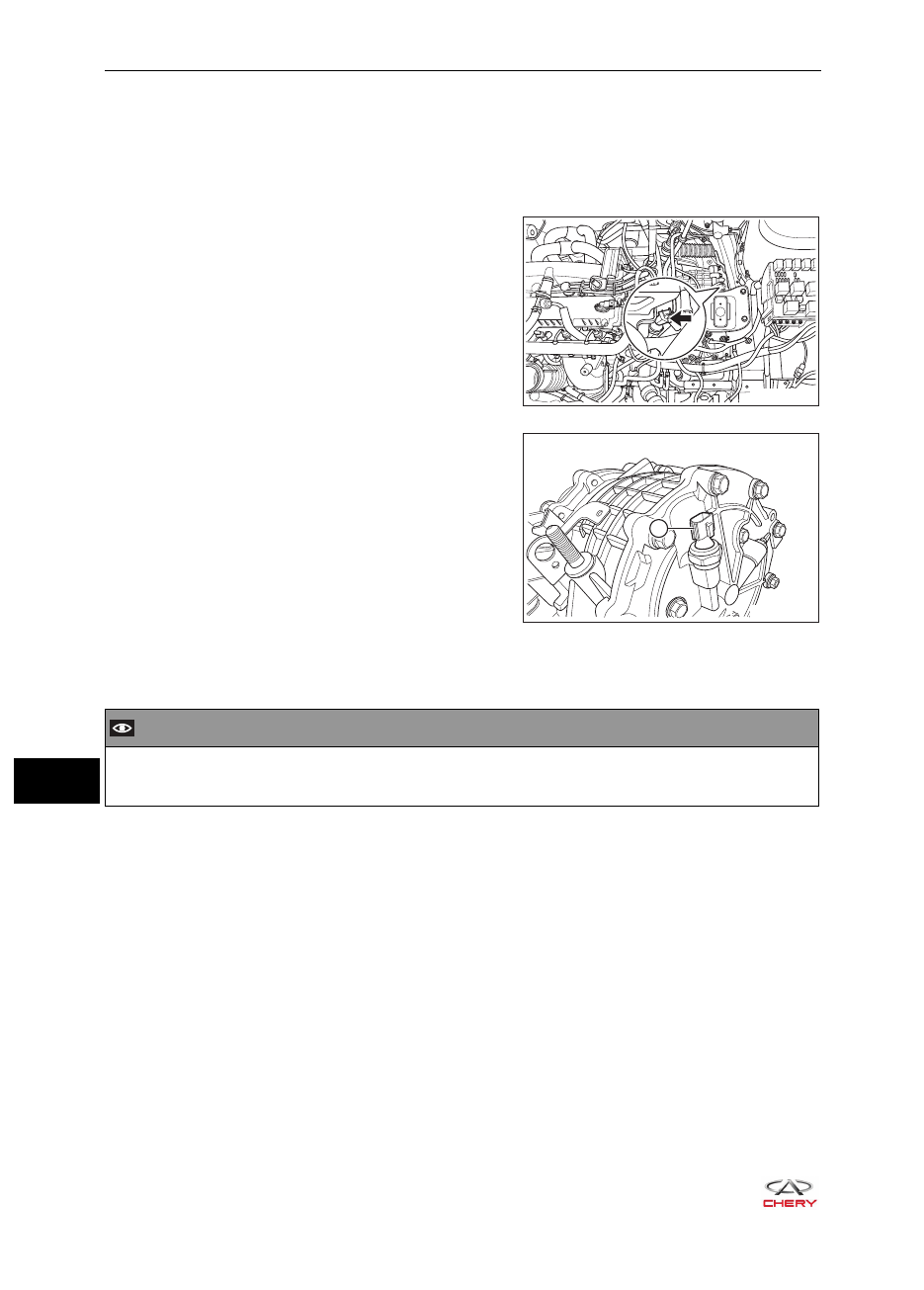

5.   Отсоедините разъем жгута проводов датчика дав-

ления для первичного вала.

6.   Снимите датчик давления для первичного вала (1).

(Момент затяжки: 15 - 22 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поддерживайте чистоту датчика и контактной поверхности датчика с вариатором и не допусти-



•

те подпадания пыли или других загрязнений в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение датчика.



•

Долейте рабочую жидкость (см. с. 18-110).



•

RT21180400

1

RT21180410

18-

118

18- ВАРИАТОР QR019CHB

Датчик давления для вторичного вала

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите воздухоочиститель (см. с. 10-17).

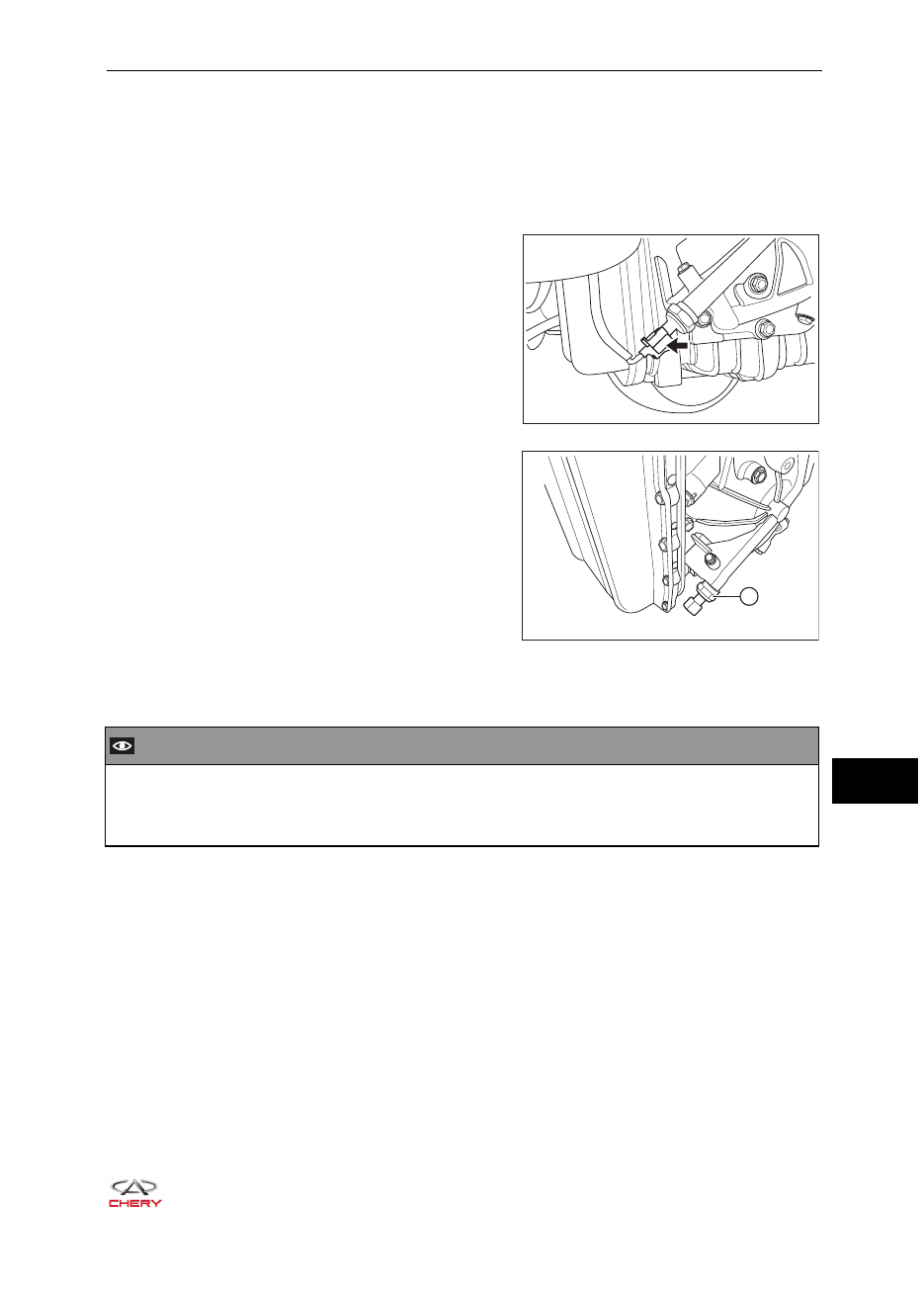

4.   Отсоедините разъем жгута проводов датчика дав-

ления для вторичного вала (указан стрелкой).

5.   Снимите датчик давления для вторичного вала (1).

(Момент затяжки: 15 - 22 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поддерживайте чистоту датчика и контактной поверхности датчика с вариатором и не допусти-



•

те подпадания пыли или других загрязнений в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение датчика.



•

RT21180420

1

RT21180430

18-

119

18 - ВАРИАТОР QR019CHB

Датчик включенного диапазона вариатора

Снятие

 ВНИМАНИЕ

При снятии и установке датчика включенного диапазона вариатора убедитесь, что рычаг пере-



•

ключения находится в положении N.

1.   Включите стояночный тормоз.
2.   Выключите все электрооборудование и выключите зажигание.
3.   Отсоедините «отрицательный» провод аккумуляторной батареи.
4.   Снимите аккумуляторную батарею, площадку аккумуляторной батареи и кронштейн площадки

аккумуляторной батареи (см. с. 16-7).

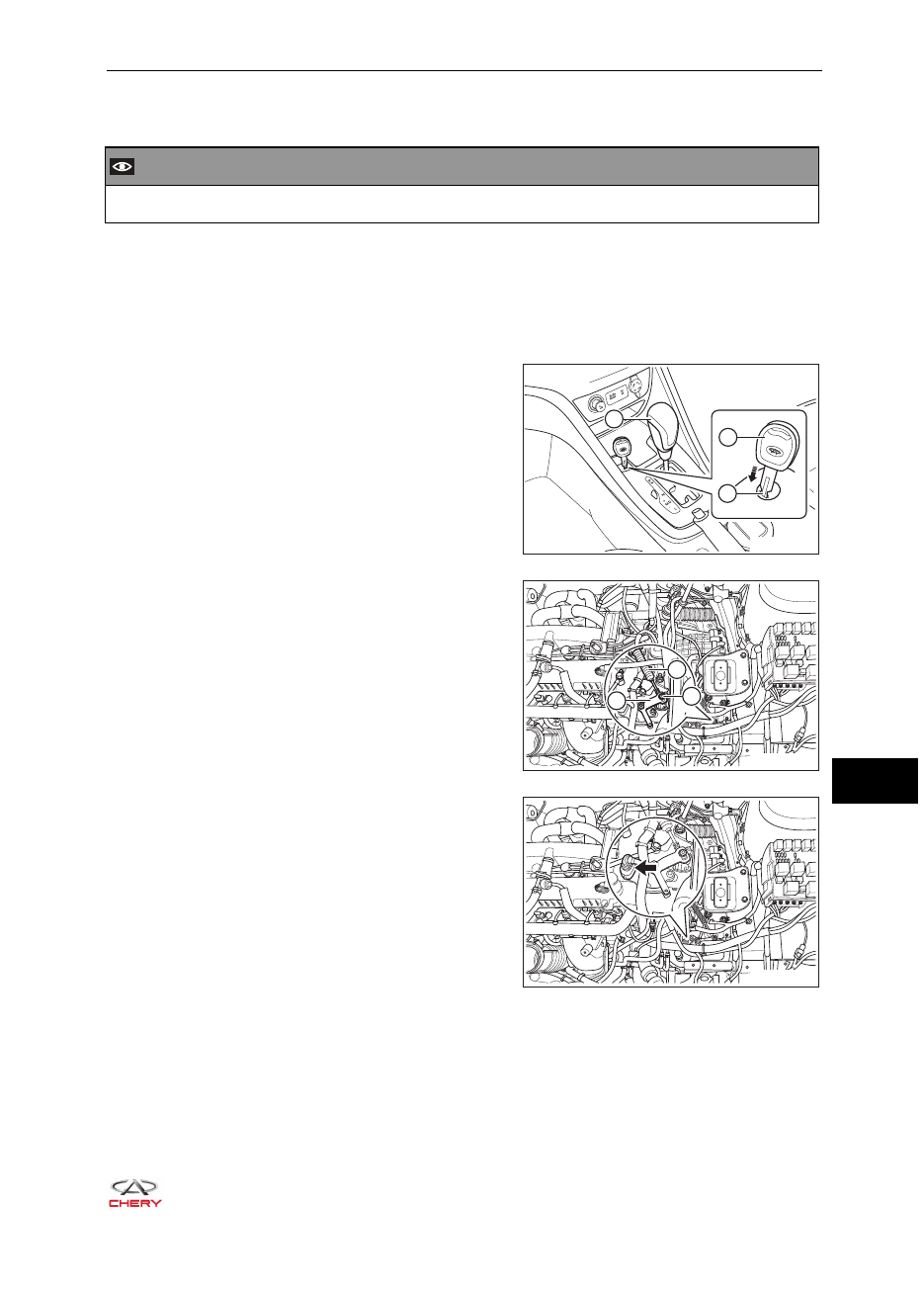

5.   Вставьте механический ключ (3) в отверстие для

разблокировки рычага переключения (2), нажмите
на механический ключ, чтобы утопить кнопку сня-
тия блокировки и переведите рычаг переключения
(1) в положение N (Нейтраль) для снятия блоки-
ровки.

6.   Снимите трос механизма переключения передач

(1) и отверните гайку крепления (3) рычага меха-
низма переключения (2).
(Момент затяжки: 16 - 20 Н·м)

7.   Отсоедините разъем жгута проводов датчика

включенного диапазона вариатора (указан стрел-
кой).
