Chery Tiggo 5 (T21). Руководство по ремонту - часть 234

18-

112

18- ВАРИАТОР QR019CHB

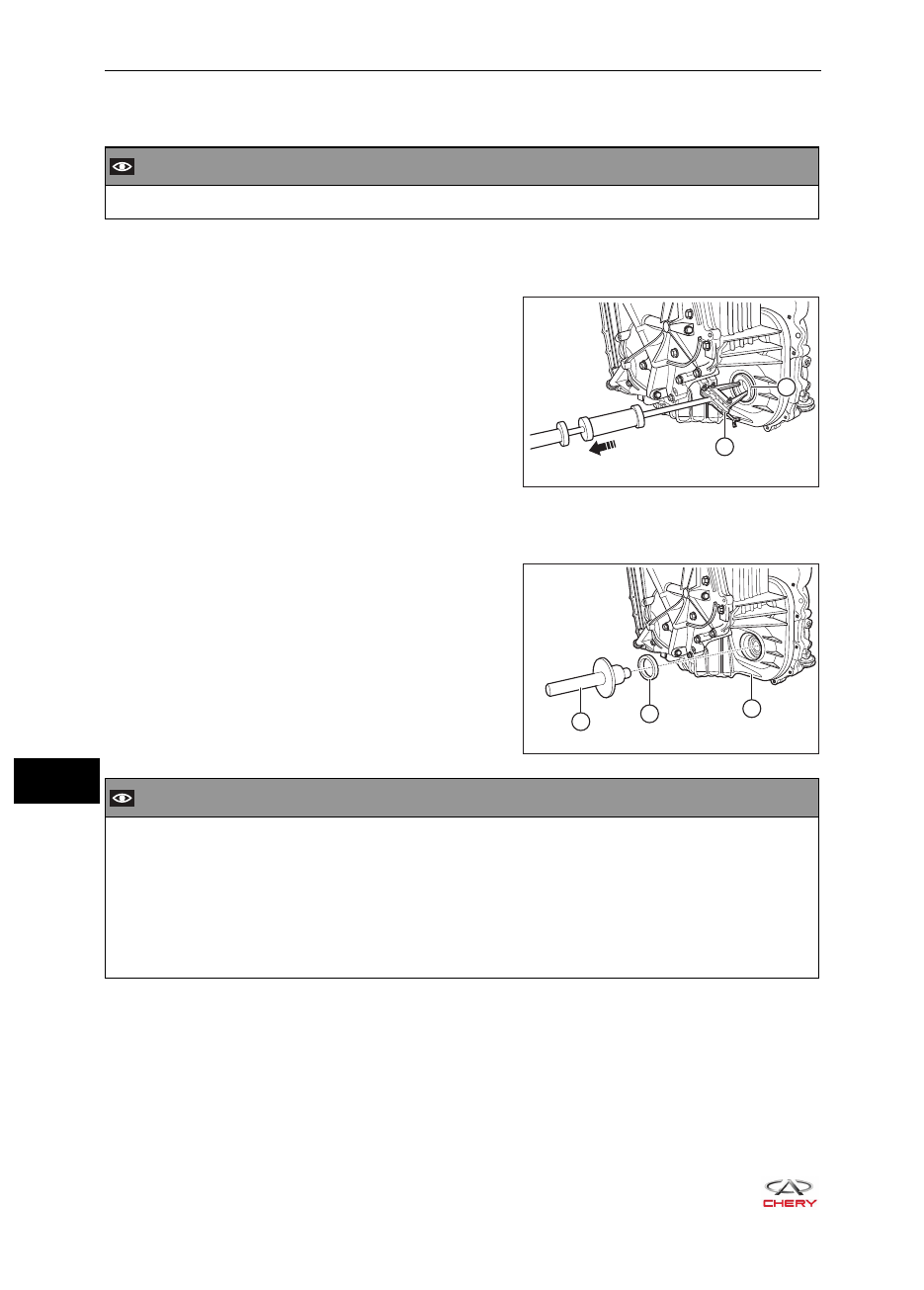

Манжетные уплотнения главной передачи

Снятие

 ВНИМАНИЕ

После снятия манжетного уплотнения для установки используйте новое уплотнение.



•

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите вал привода колеса.
4.   С помощью специального инструмента (1) сними-

те манжетное уплотнение главной передачи (2).

 К

СВЕДЕНИЮ:

Будьте осторожны, чтобы при снятии не повредить
манжетное уплотнение и корпус.

Установка

1.   Смажьте рабочую кромку манжетного уплотнения

свежей рабочей жидкостью.

2.   С помощью специального инструмента (1) устано-

вите манжетное уплотнение (2) в вариатор (3).

 ВНИМАНИЕ

При установке манжетного уплотнения равномерно прикладывайте усилие, чтобы предотвра-



•

тить деформацию и повреждение уплотнения.
Обеспечивайте чистоту отверстия для уплотнения и самого уплотнения, чтобы исключить по-



•

падание посторонних частиц внутрь вариатора.
Не наносите на уплотнение любой герметик.



•

Запрещается при установке пользоваться ворсистыми перчатками.



•

После установки манжетного уплотнения убедитесь в том, что торец уплотнения находится за-



•

подлицо с картером вариатора.

3.   Установка остальных компонентов должна производиться в порядке, обратном снятию.

2

1

RT21180320

1

2

3

RT21180330

18-

113

18 - ВАРИАТОР QR019CHB

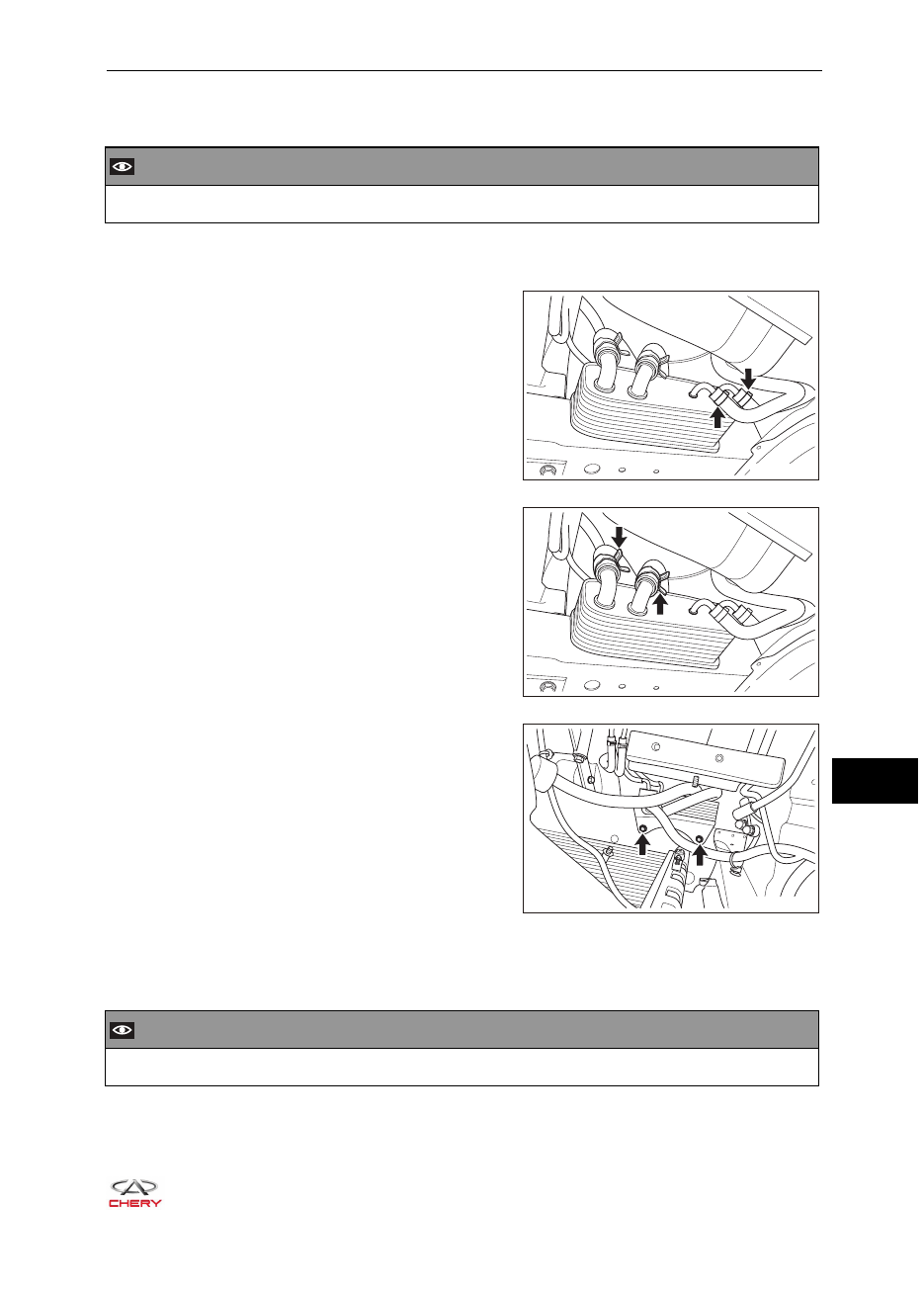

Охладитель рабочей жидкости вариатора

Снятие

 ВНИМАНИЕ

Во избежание получения серьезных травм запрещается выполнение перечисленных ниже опе-



•

раций при работающем двигателе.

1.   Слейте охлаждающую жидкость (см. с. 12-13).
2.   Снимите нижнюю защиту двигателя (см. с. 48-29).
3.   Снимите хомуты и отсоедините трубки системы

охлаждения двигателя.

4.   Снимите хомуты и отсоедините трубки для рабо-

чей жидкости вариатора.

 К

СВЕДЕНИЮ:

Во избежание утечки рабочей жидкости вариатора
используйтесь подходящим инструментом, чтобы
закрыть трубки для рабочей жидкости.

5.   Отверните болты крепления охладителя рабочей

жидкости вариатора и снимите охладитель рабо-
чей жидкости вариатора.
(Момент затяжки: 22 - 28 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Проверьте, в норме ли уровень рабочей жидкости вариатора. Если нет, долейте рабочую жид-



•

кость.

RT21180340

RT21180350

RT21180360

18-

114

18- ВАРИАТОР QR019CHB

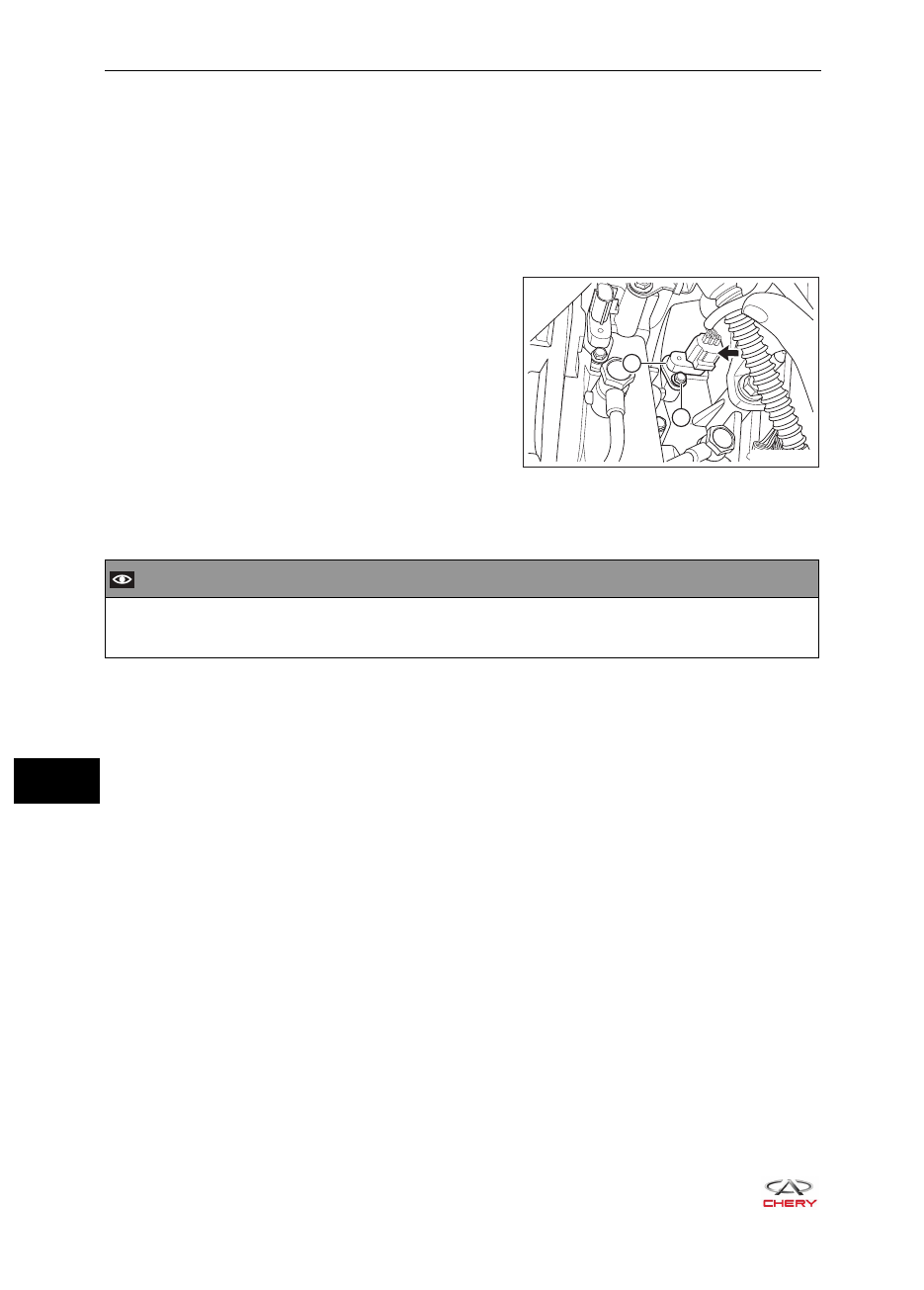

Датчик частоты вращения первичного вала

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите аккумуляторную батарею, площадку аккумуляторной батареи и кронштейн площадки

аккумуляторной батареи (см. с. 16-7).

4.   Снимите воздухоочиститель (см. с. 10-17).
5.   Отсоедините разъем жгута проводов датчика частоты вращения первичного вала.
6.   Отверните болт крепления (1) датчика частоты

вращения первичного вала и снимите датчик ча-
стоты вращения первичного вала (2).
(Момент затяжки: 10 - 12 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поддерживайте чистоту датчика и контактной поверхности датчика с вариатором и не допусти-



•

те подпадания пыли или других загрязнений в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение датчика.



•

2

1

RT21180370

18-

115

18 - ВАРИАТОР QR019CHB

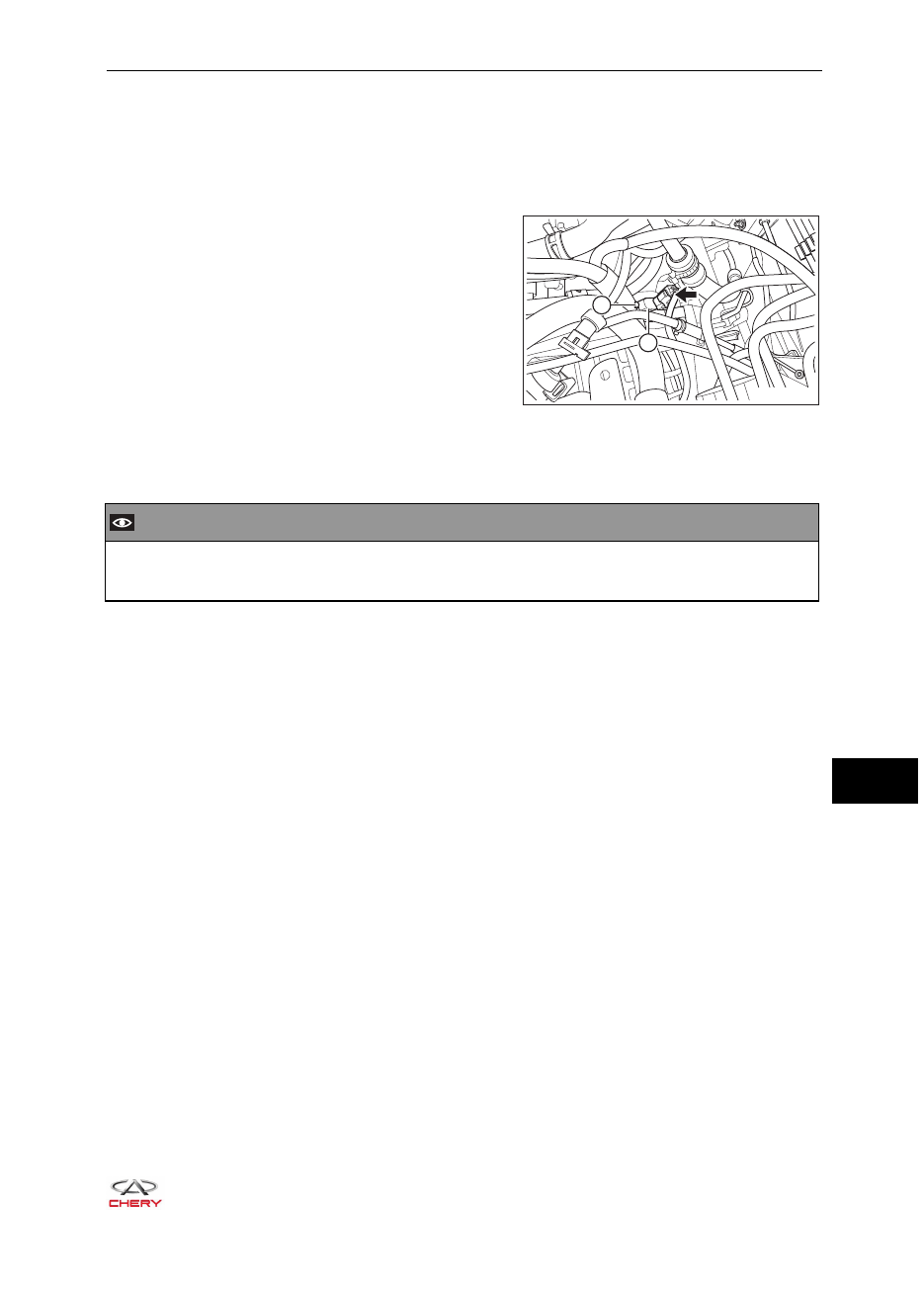

Датчик частоты вращения вторичного вала

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите воздухоочиститель (см. с. 10-17).
4.   Отсоедините разъем жгута проводов датчика

частоты вращения вторичного вала (указан стрел-
кой).

5.   Отверните болт крепления (1) датчика частоты

вращения вторичного вала и снимите датчик ча-
стоты вращения вторичного вала (2).
(Момент затяжки: 10 - 12 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Поддерживайте чистоту датчика и контактной поверхности датчика с вариатором и не допусти-



•

те подпадания пыли или других загрязнений в вариатор.
Перед установкой нанесите рабочую жидкость для вариатора на кольцевое уплотнение датчика.



•

1

2

RT21180380
