Chery Tiggo 5 (T21). Руководство по ремонту - часть 227

18-

84

18- ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического кода

Возможная

причина

P0928

Обрыв цепи
управления блоки-
рующим электро-
магнитом рычага
переключения

Запустите дви-
гатель, нажмите
педаль тормоза и
затем переведите
рычаг переключения
из положения P в
положение R

Напряжение обратной свя-
зи по выходу для электро-
магнита в норме, ток обрат-
ной связи электромагнита
переключения передач
меньше стандартного зна-
чения

Обрыв или



•

короткое
замыкание цепи
электромагнита
Неисправность



•

блокирующего
электромагнита
рычага
переключения

P0930

Низкое напряжение
в цепи управле-
ния блокирующим
электромагнитом
рычага переклю-
чения

Если напряжение обрат-
ной связи по выходу для
электромагнита в норме,
ток обратной связи элек-
тромагнита переключения
передач больше стандарт-
ного значения

P0931

Высокое на-
пряжение в цепи
управления блоки-
рующим электро-
магнитом рычага
переключения

Напряжение обратной свя-
зи по выходу для электро-
магнита в норме, ток обрат-
ной связи электромагнита
переключения передач
меньше стандартного зна-
чения

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем рычага переключения.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем или не ослаблено ли его соеди-

нение.

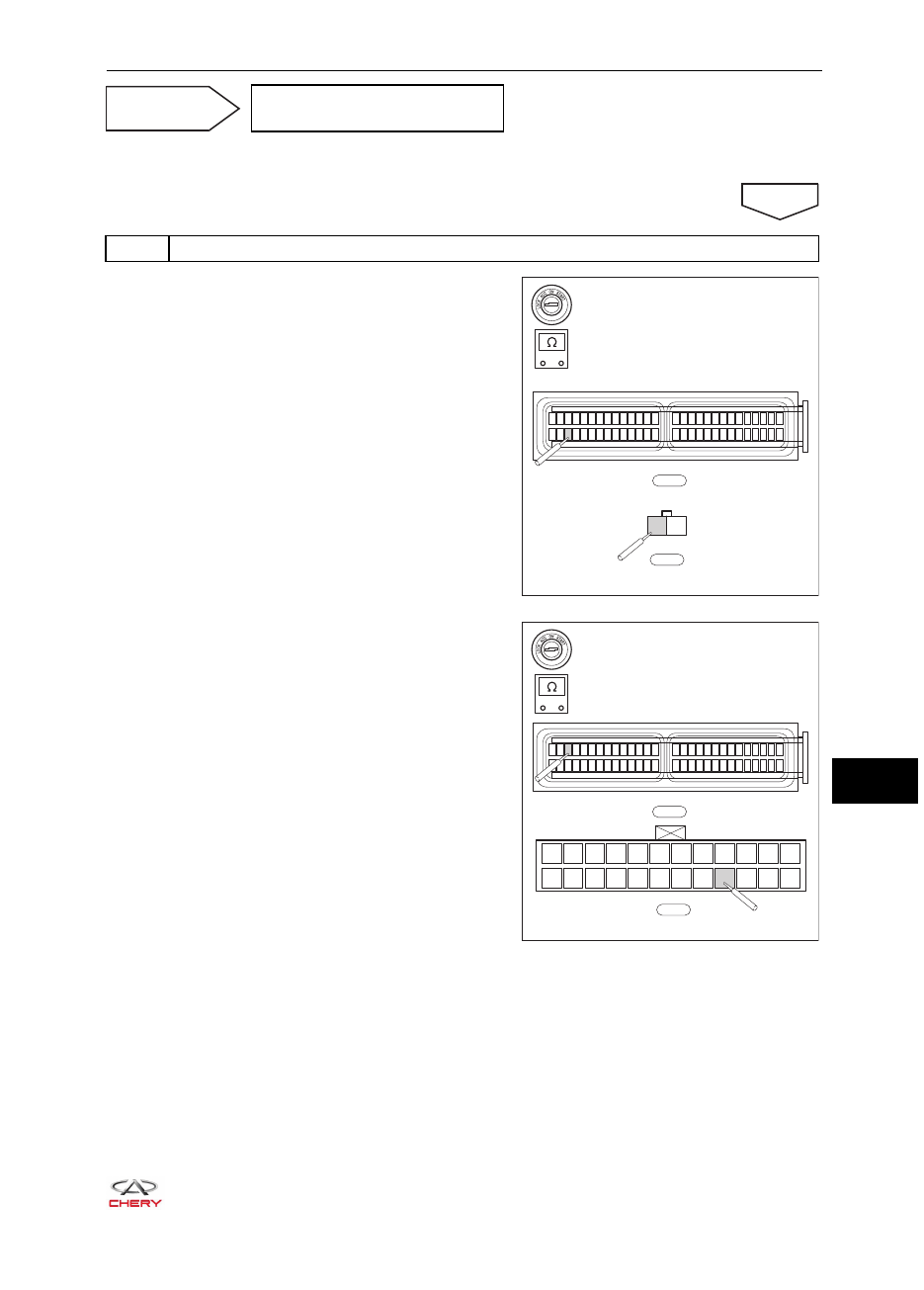

18-

85

18 - ВАРИАТОР QR019CHB

-

+

RT21181100

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-066

J2 J1

-

+

RT21181110

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Неисправность

Устраните неисправность

ДА

2

Проверьте жгут проводов моторного отсека

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-029, E-030, E-066, E-069 и

E-076.

c.   Проверьте электрическую проводимость между

контактом 3 разъема E-030 и контактом J2 разъема
E-066.

d.   Проверьте электрическую проводимость между

контактом 31 разъема E-030 и контактом F16
разъема E-069.

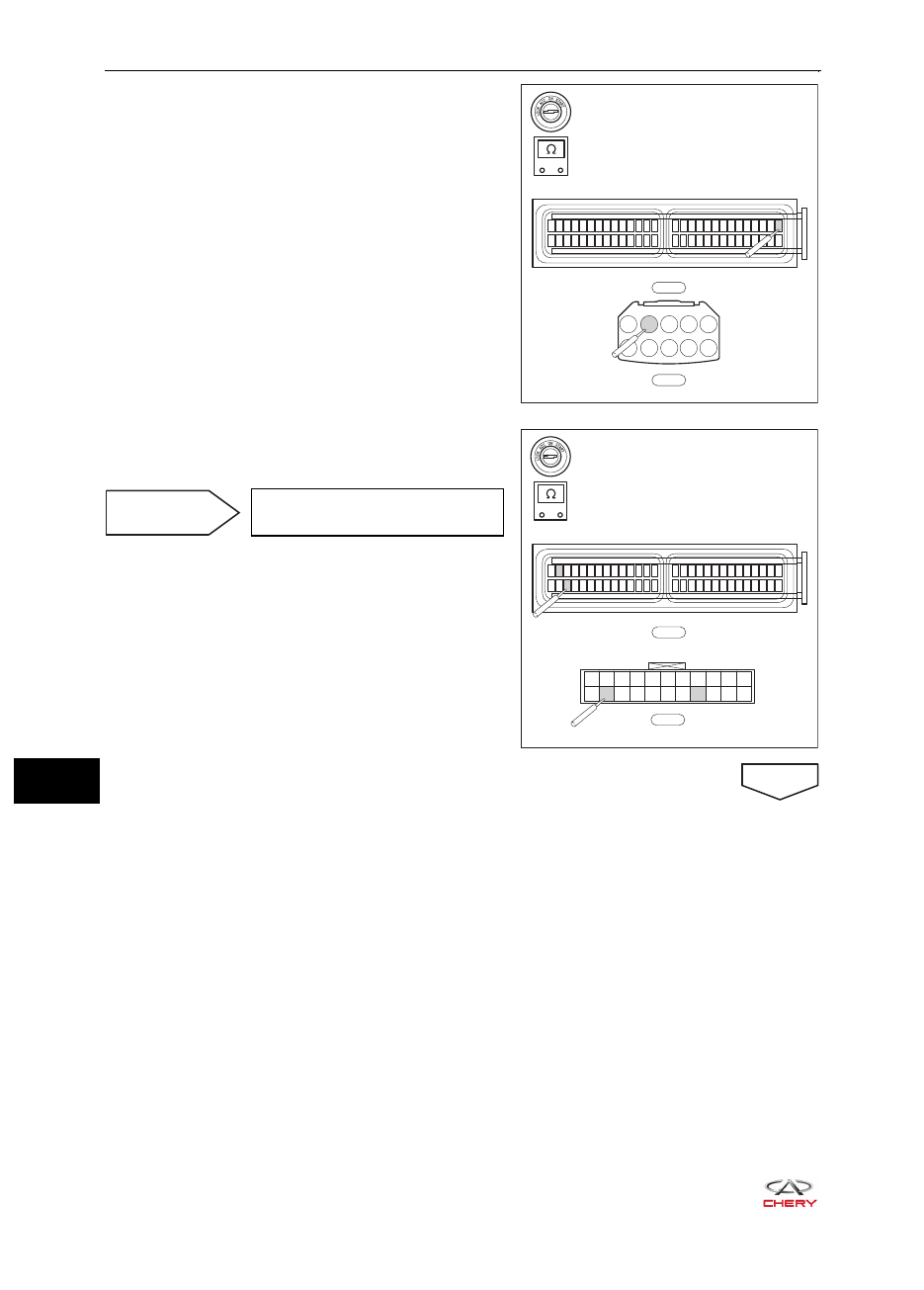

18-

86

18- ВАРИАТОР QR019CHB

-

+

RT21181120

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-076

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

RT21181160

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

E-029

e.   Проверьте электрическую проводимость между

контактом 56 разъема E-030 и контактом A2 разъе-
ма E-069.

f.   Проверьте электрическую проводимость между

контактами 3 и 30 разъема E-030 и контактами 15
и 21 разъема E-029.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

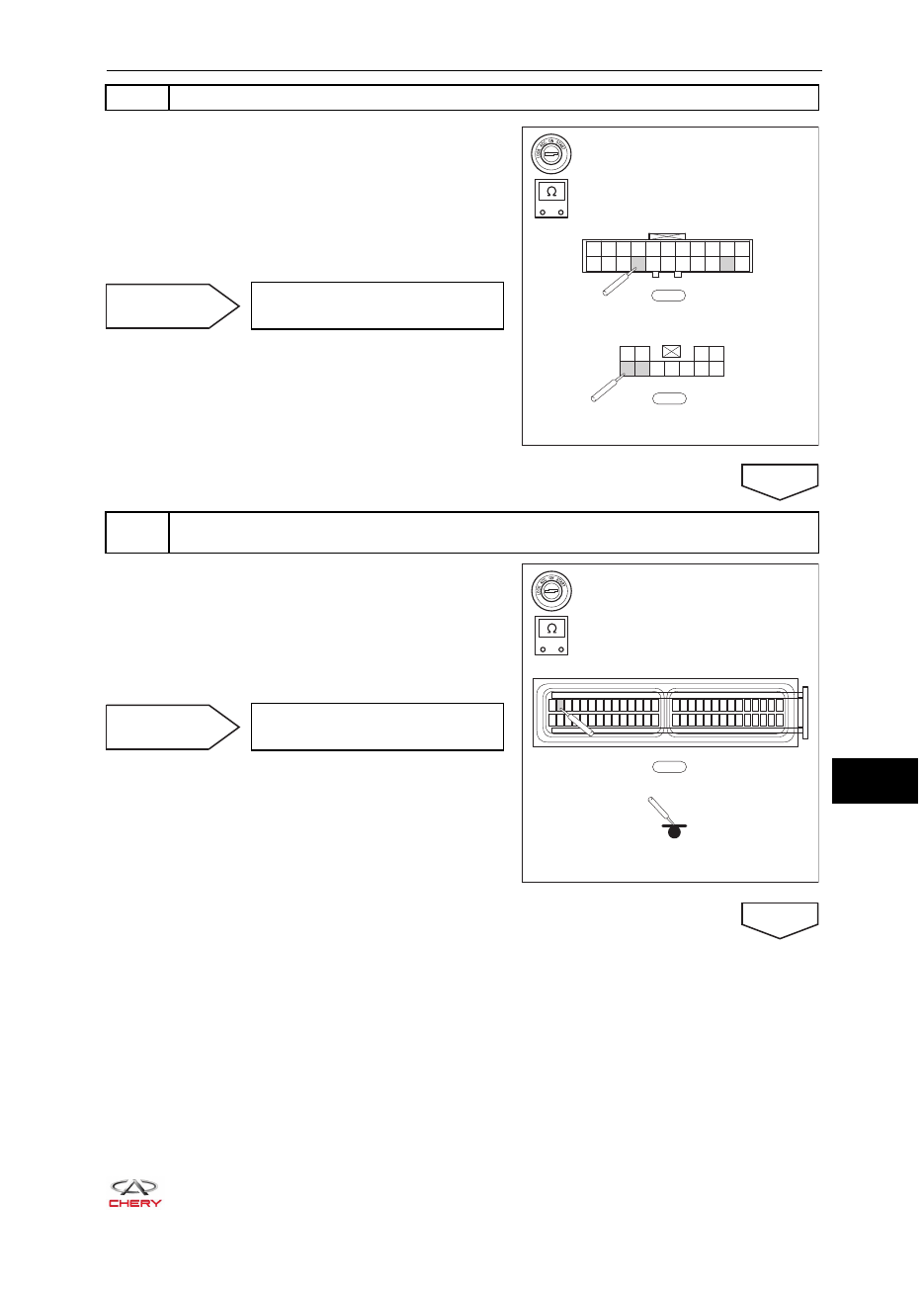

18-

87

18 - ВАРИАТОР QR019CHB

RT21181170

-

+

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22

B-054

1

8

9

10

11

2

3

4

5

6

7

B-004

-

+

RT21181180

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

3

Проверьте жгут проводов кузова

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и B-004 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 15 и 21 разъема B-054 и контактами 6
и 7 разъема B-004.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

4

Проверьте электрическую проводимость между разъемом E-030 жгута проводов
вариатора и «массой»

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактом 30 разъема E-030 жгута проводов и
«массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА
