Chery Tiggo 5 (T21). Руководство по ремонту - часть 226
18-
80

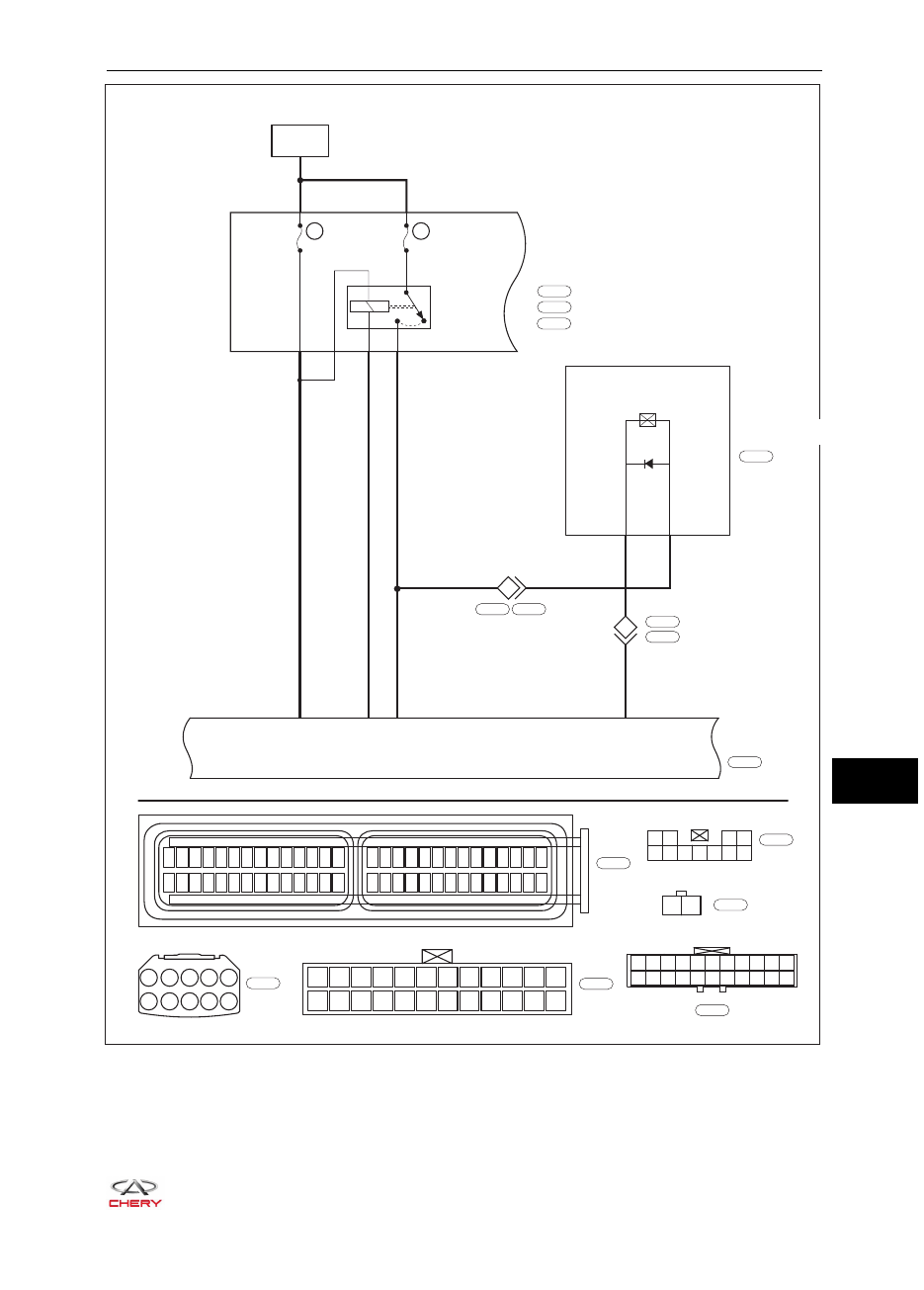

18- ВАРИАТОР QR019CHB
-
+
RT21181130
E-030
29 30 31 32 33 34 35 36 37 38 39 40 41 42
1 2 3 4 5 6 7 8 9 10 11 12 13 14
43 44 45 46 47 48 49 50 51 52 53 54 55 56
15 16 17 18 19 20 21 22 23 24 25 26 27 28
E-052
6 5 4 3 2 1
7
8
9
10
-
+
RT21181140
E-030
29 30 31 32 33 34 35 36 37 38 39 40 41 42
1 2 3 4 5 6 7 8 9 10 11 12 13 14
43 44 45 46 47 48 49 50 51 52 53 54 55 56
15 16 17 18 19 20 21 22 23 24 25 26 27 28
2

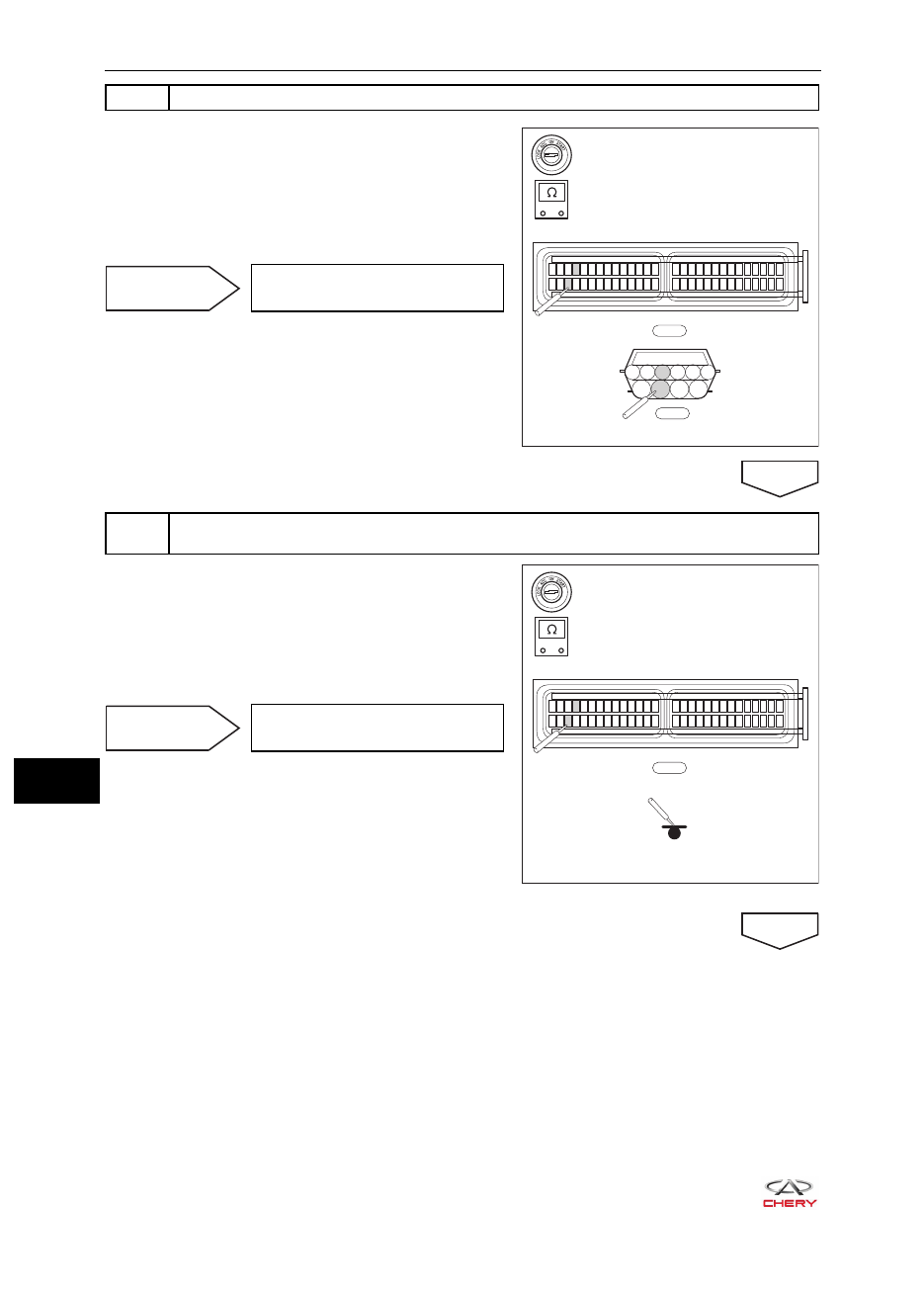

Проверьте жгут проводов моторного отсека
a. Поверните замок зажигания в положение LOCK и
отсоедините «отрицательный» провод аккумуля-
торной батареи.
b. Отсоедините разъемы E-052 и E-030.
c. Проверьте электрическую проводимость между
контактами 4 и 9 разъема E-052 и контактами 32 и
3 разъема E-030.
Неисправность
Отремонтируйте или замените
неисправную цепь
ДА
3

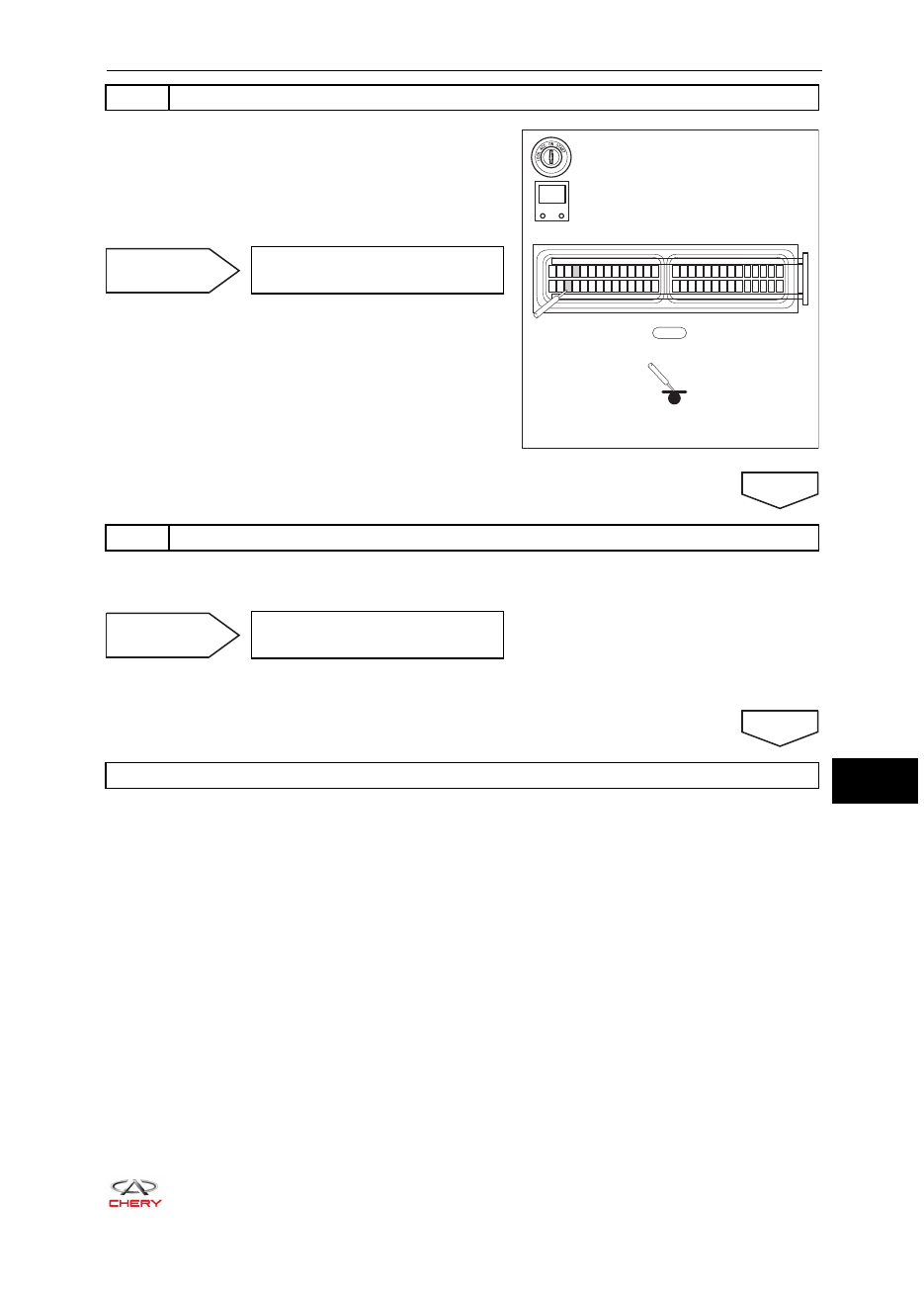

Проверьте электрическую проводимость между разъемом E-030 жгута проводов
и «массой»
a. Поверните замок зажигания в положение LOCK и
отсоедините «отрицательный» провод аккумуля-
торной батареи.
b. Отсоедините разъем E-030 жгута проводов.
c. Проверьте электрическую проводимость между
контактами 3 и 32 разъема E-030 жгута проводов и
«массой».
Неисправность
Отремонтируйте или замените
неисправную цепь
ДА
