18-

76

18- ВАРИАТОР QR019CHB

-

+

RT21181110

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

-

+

RT21181120

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-076

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

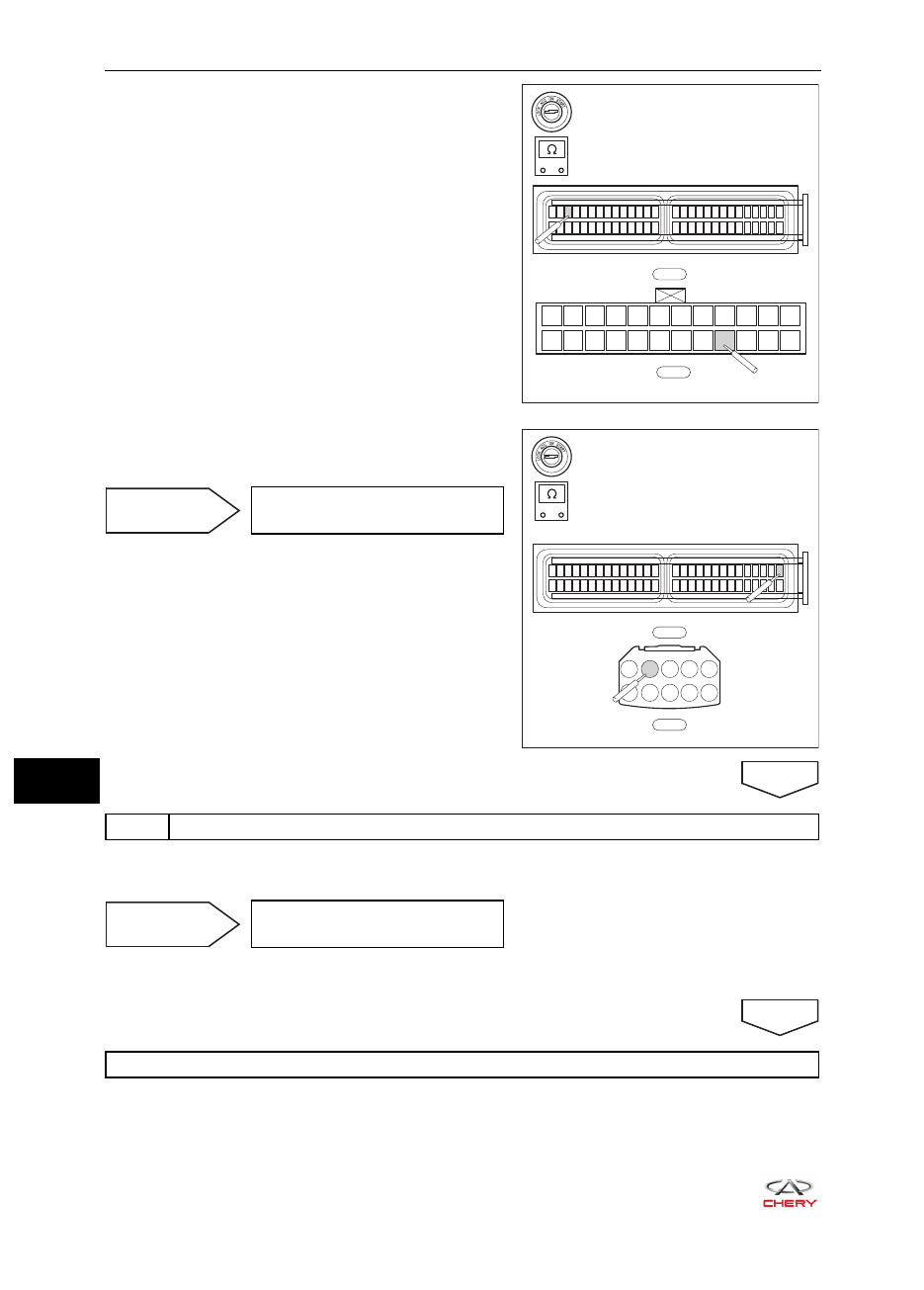

d.   Проверьте электрическую проводимость между

контактом 31 разъема E-030 и контактом F16
разъема E-069.

e.   Проверьте электрическую проводимость между

контактом 56 разъема E-030 и контактом A2
разъема E-076.

Неисправность

Замените жгут проводов
моторного отсека

ДА

6

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0890 или P0891.

Неисправность

Замените блок TCU

ДА

Система исправна

18-

77

18 - ВАРИАТОР QR019CHB

Диагностический

код

P0900

Обрыв цепи привода муфты

Диагностический

код

P0902

Низкое напряжение в цепи привода муфты

Диагностический

код

P0903

Высокое напряжение в цепи привода муфты

18-

78

18- ВАРИАТОР QR019CHB

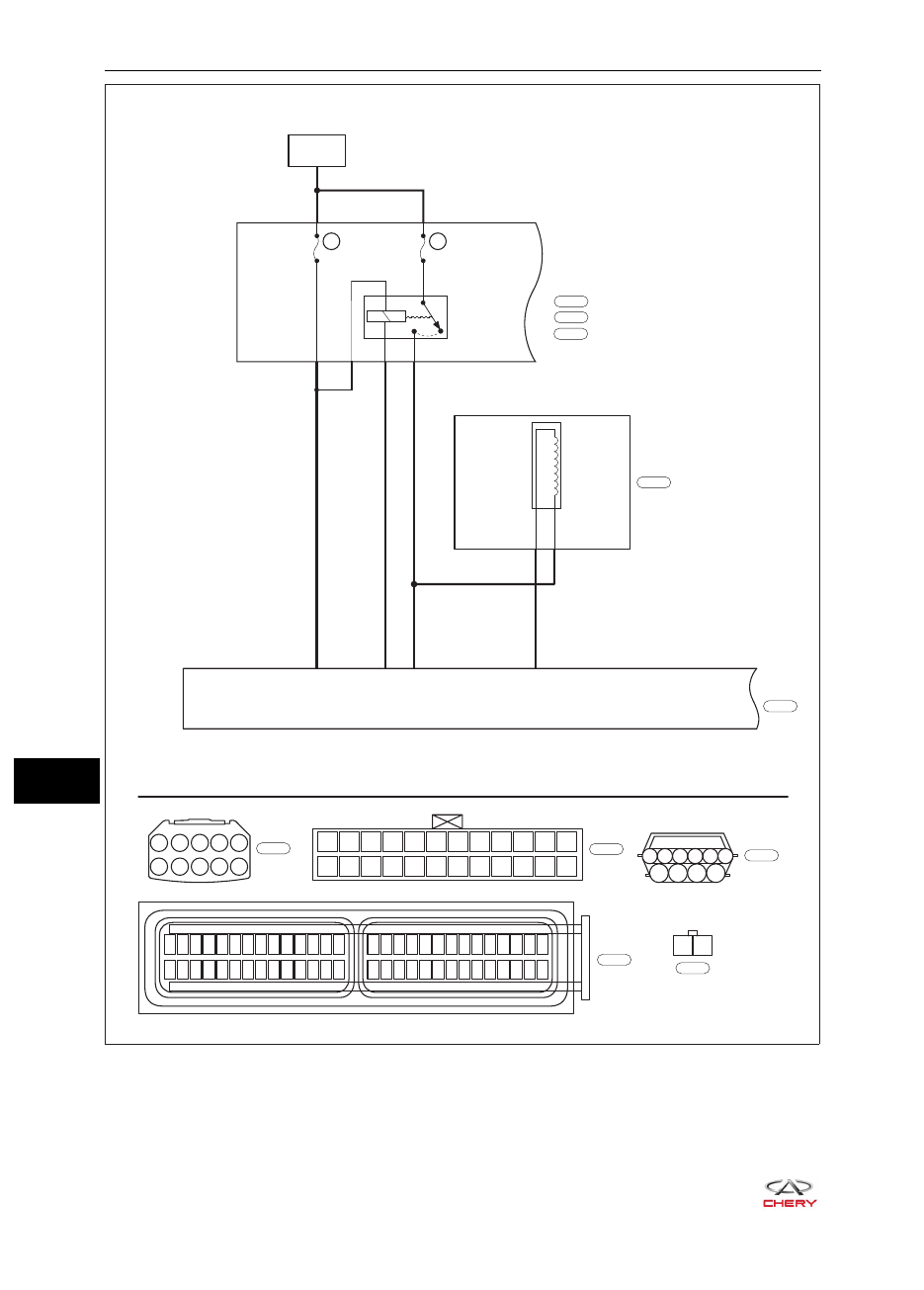

ET21180150

A2

J2

F16

85

30

86

87

31

2

3

3

6

5

RL

R

WR

RL

R

4

CLUTCH CONTROL

 SOLENOID

R

9

EF19

10A

EF46

20A

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

J2 J1

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Gr

E-076

W

E-069

B

E-066

B

E-030

E-069
E-076

E-052

E-030

E-066

F15

6 5 4 3 2 1

7

8

9

10

Gr

E-052

Блок TCU

РАЗЪЕМ B

ЭЛЕКТРОМАГНИТ

 УПР

АВЛЕНИЯ МУФТОЙ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ

РЕЛЕ ERLY12
БЛОКА TCU

18-

79

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0900

Обрыв цепи приво-
да муфты

Запустите двигатель
и не менее чем на 5
с включите диапазон
D или R

Напряжение обратной связи
по выходу для электромаг-
нита в норме, ток обратной
связи электромагнита муфты
меньше стандартного значе-
ния

Обрыв или



•

короткое
замыкание цепи
электромагнита
Неисправность



•

электромагнита
муфты
блокировки
трансформатора

P0902

Низкое напряжение
в цепи привода
муфты

Если напряжение обратной
связи по выходу для электро-
магнита в норме, ток обрат-
ной связи электромагнита
муфты больше стандартного
значения

P0903

Высокое напряже-
ние в цепи привода
муфты

Если напряжение обратной
связи по выходу для электро-
магнита в норме, ток обрат-
ной связи электромагнита
муфты меньше стандартного
значения

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака
неисправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем жгута проводов вариатора.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем жгута проводов вариатора или

не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА
