18- ВАРИАТОР QR019CHB

Диагностический

код

P0705

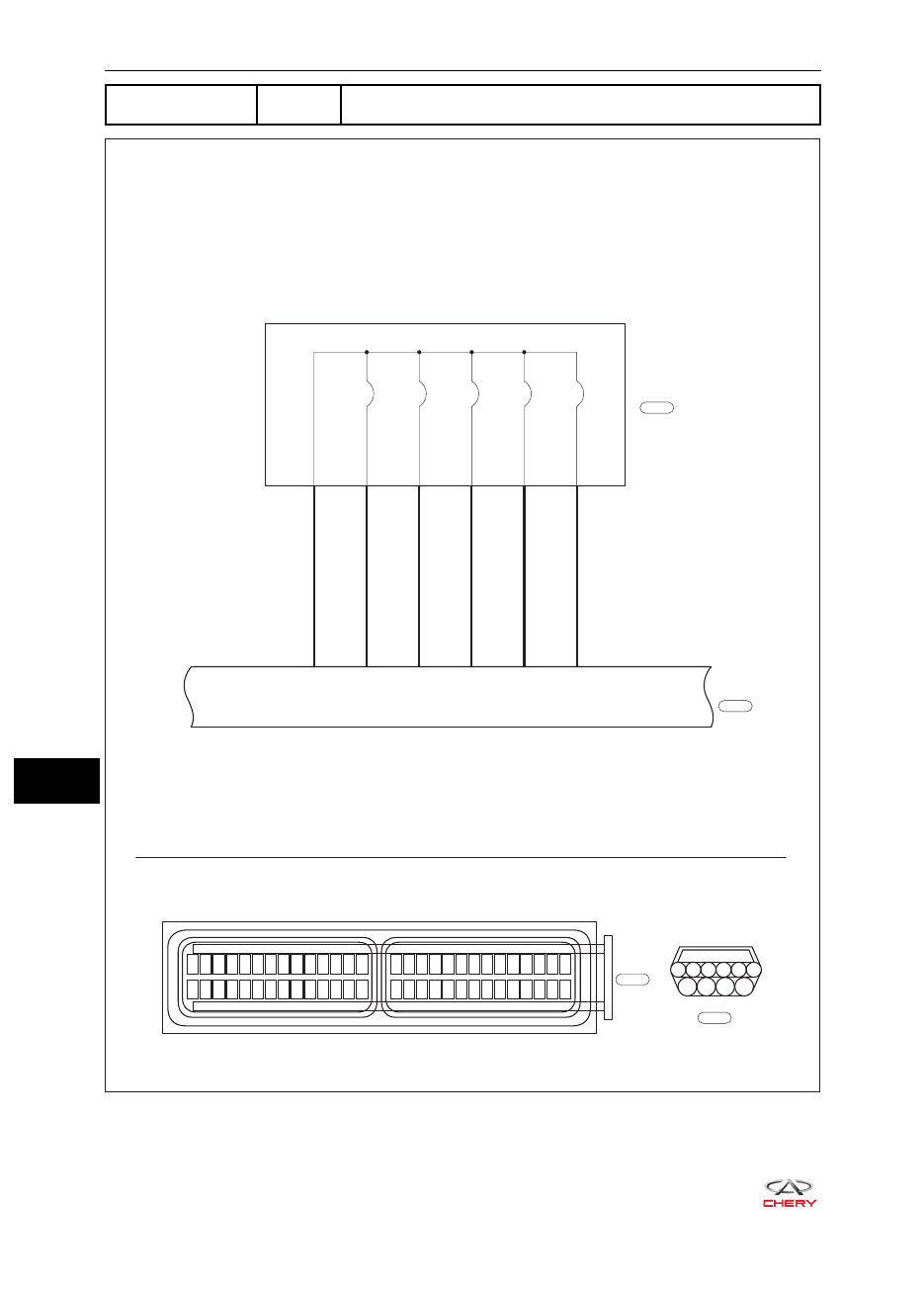

Цепь датчика «A» включенного диапазона вариатора
(входной сигнал P-R-N-D-L)

ET21180080

7

49

4

3

2

8

1

B

18

BL

17

WR

16

Gr

14

Br

15

R

SEL_PWR_FB

SEL_POS_DS

SEL_POS_D

SEL_POS_N

REV_FB

SEL_POS_P

6 4 2 1 5 3

8

7

9

10

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-030

B

E-050

E-050

B

E-030

Блок TCU

РАЗЪЕМ  A

18-

45

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0705

Цепь датчика «A»
включенного диа-
пазона вариатора
(входной сигнал
P-R-N-D-L)

Запустите двигатель
и включайте диапа-
зоны P-R-N-D-L

Если существуют
многократные сиг-
налы считывания
блока TCU (более
одного)

Неисправность датчика



•

включенного диапазона
вариатора
Короткое замыкание



•

цепи сигнала включенной
передачи на «массу»
Неисправность цепи



•

цифрового сигнала блока
TCU

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем рычага переключения.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем или не ослаблено ли его соеди-

нение.

Неисправность

Устраните неисправность

ДА

2

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуляторной батареи.
c.   Отсоедините разъем датчика включенного диапазона вариатора и переведите рычаг переклю-

чения в положение для всех диапазонов.

18-

46

18- ВАРИАТОР QR019CHB

d.   Проверьте, хорошо ли присоединяются контакты разъема датчика включенного диапазона

вариатора (см.с. 18-119).

Неисправность

Замените датчик включенного
диапазона вариатора

ДА

3

Проверьте разъем U-010 жгута проводов

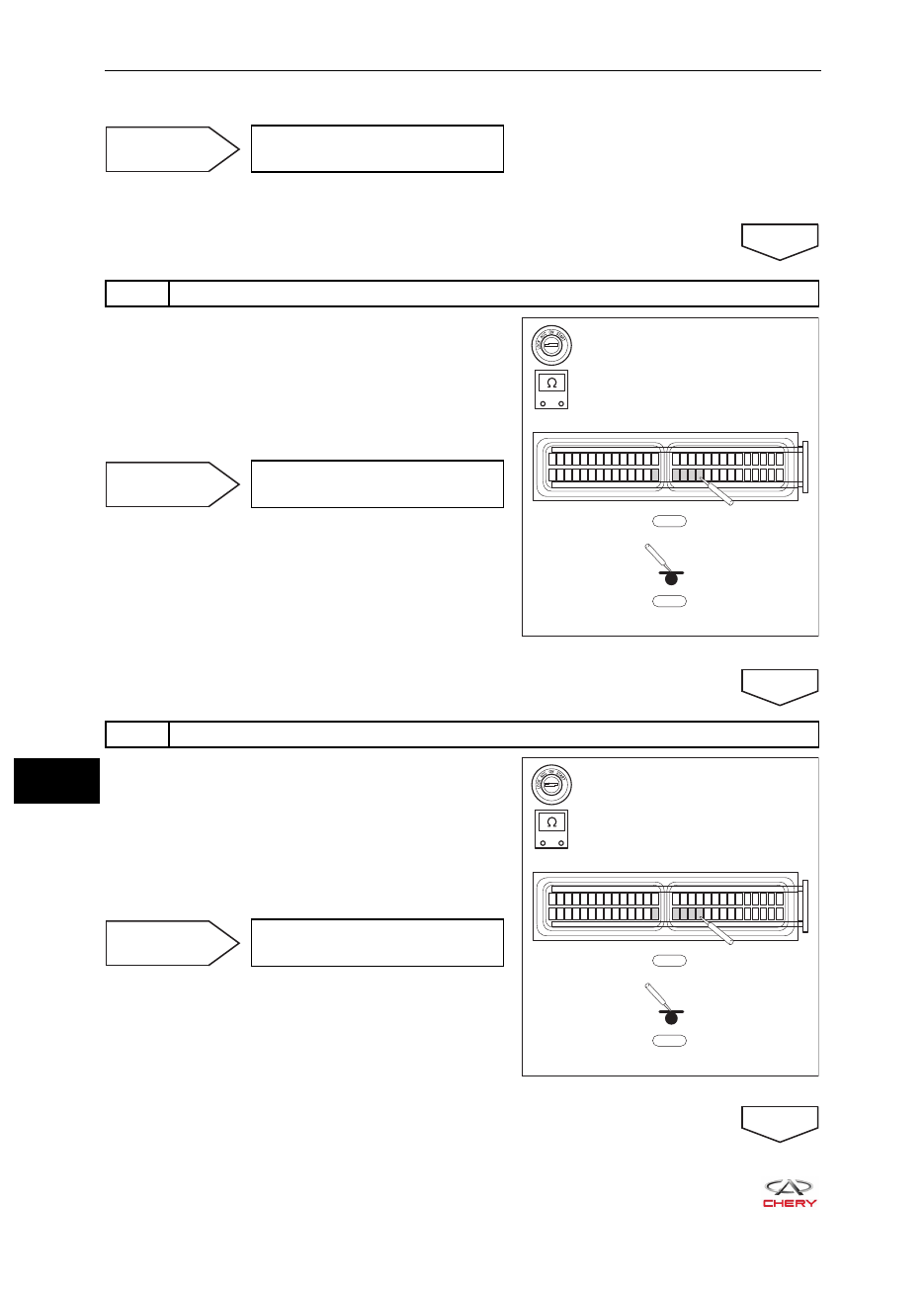

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 14, 15, 16, 17 и 18 разъема E-030 жгута
проводов и «массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

4

Проверьте жгут проводов блока TCU

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и E-050 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 14, 15, 16, 17 и 18 разъема E-030 и
контактами 1, 2, 3, 4 и 8 разъема E-050.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

-

+

RT21180900

E-030

E-087

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

RT21180900

E-030

E-087

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

18-

47

18 - ВАРИАТОР QR019CHB

5

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0705.

Неисправность

Замените блок TCU

ДА

Система исправна
