18-
36
18- ВАРИАТОР QR019CHB

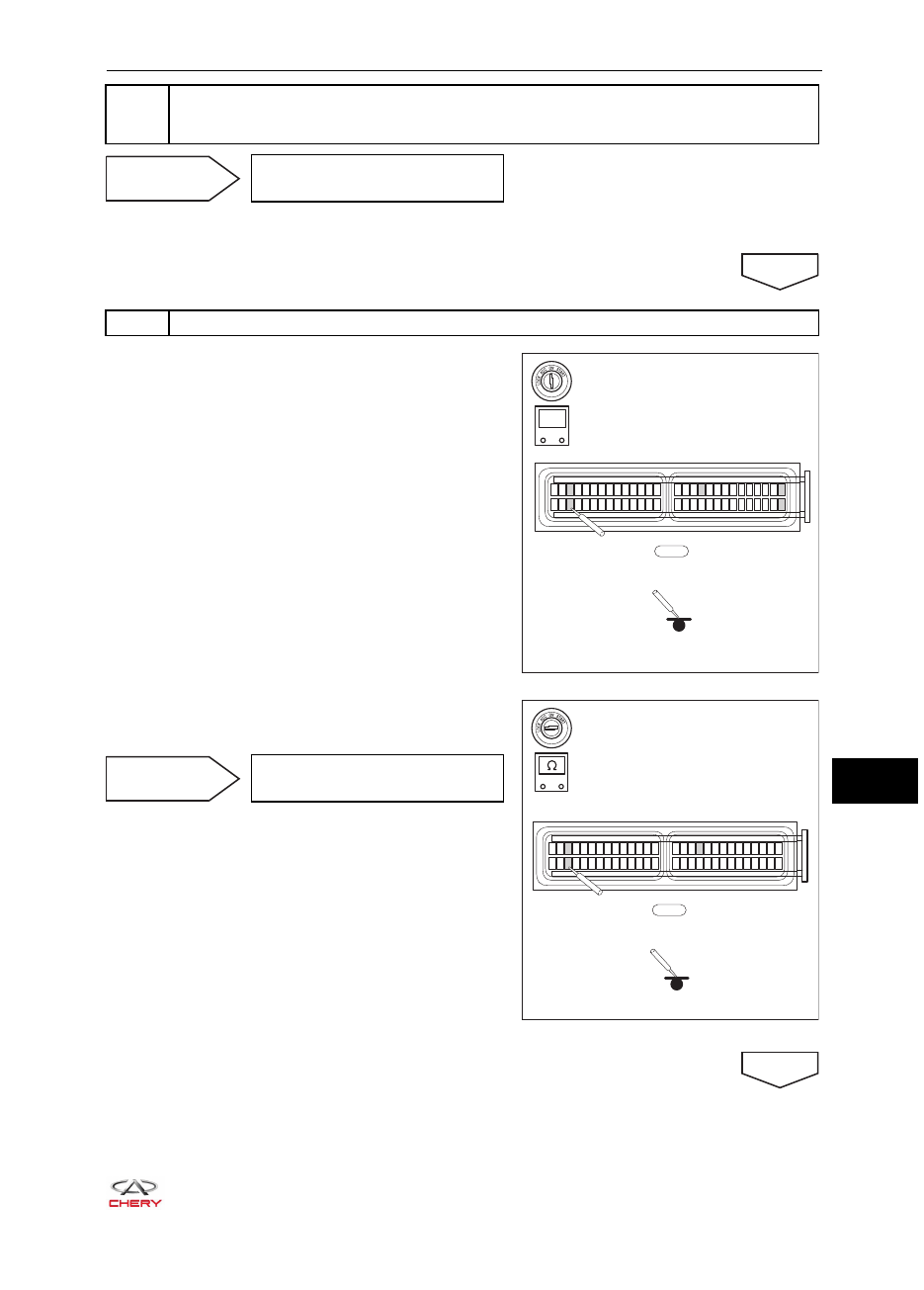

Проверьте параметры цепи питания блока TCU
Номер контакта
Позиция
Условия
Значение
28
Замок зажигания
Замок зажигания в
положении ON
Напряжение (11-14В)
46
Замок зажигания
Замок зажигания в
положении ON
Напряжение (11-14В)
56
Питание от аккумуляторной
батареи
-
Напряжение (11-14В)
3
Питание от аккумуляторной
батареи
-
Напряжение (11-14В)
31
Питание от аккумуляторной
батареи
-
Напряжение (11-14В)
Процедура подтверждения диагностического кода:
Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.
Поверните замок зажигания в положение LOCK.
•
Подключите диагностический тестер X-431 3G с последней версией программного обеспечения
•
к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.
•
Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,
•
записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.
•
Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).
•
Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,
•
является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому
•
коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».
Процедура диагностики
1
Проверьте, исправны ли силовые предохранители EF17, EF19 и EF46 блока TCU
Неисправность
Замените неисправный
предохранитель
ДА

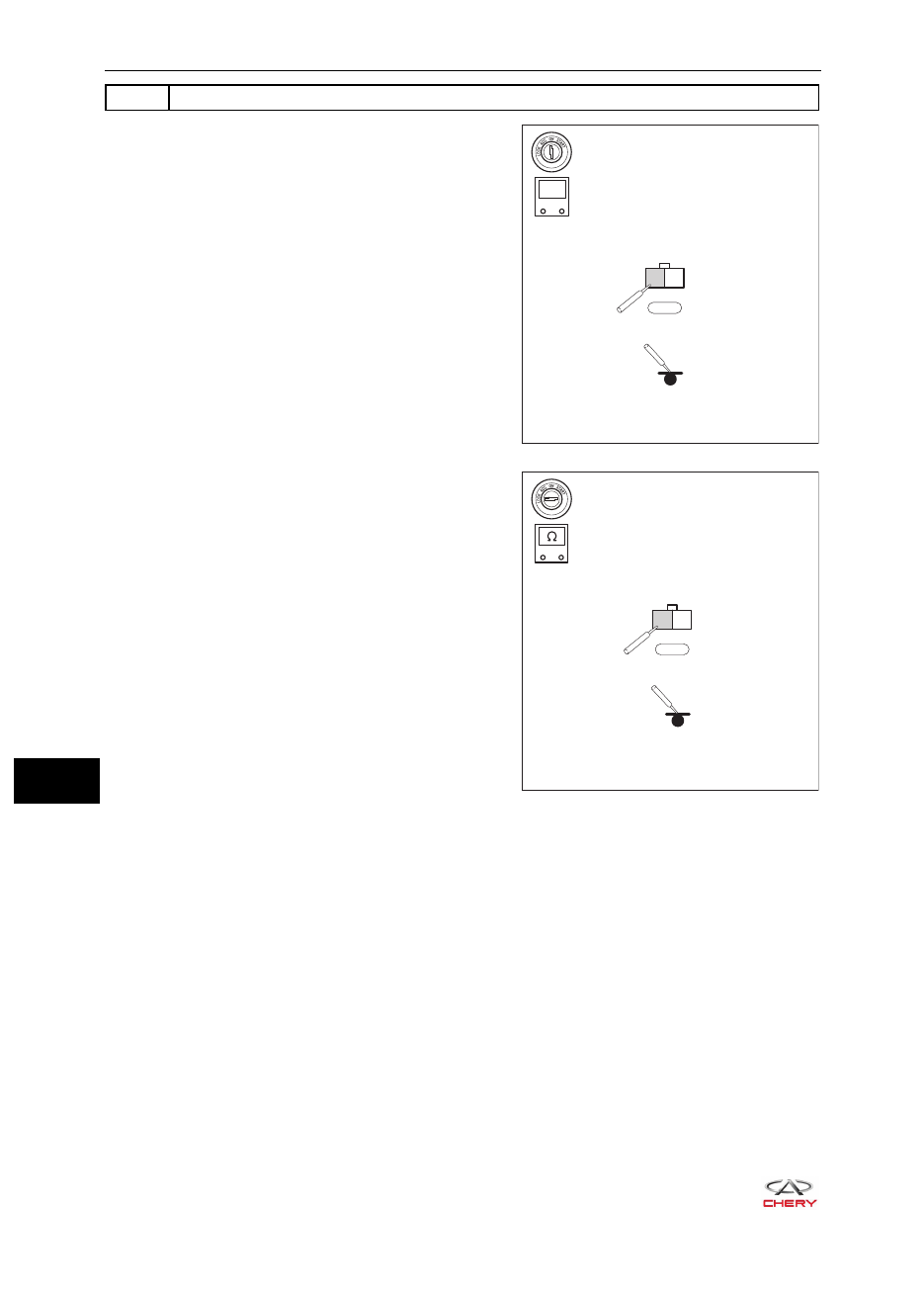

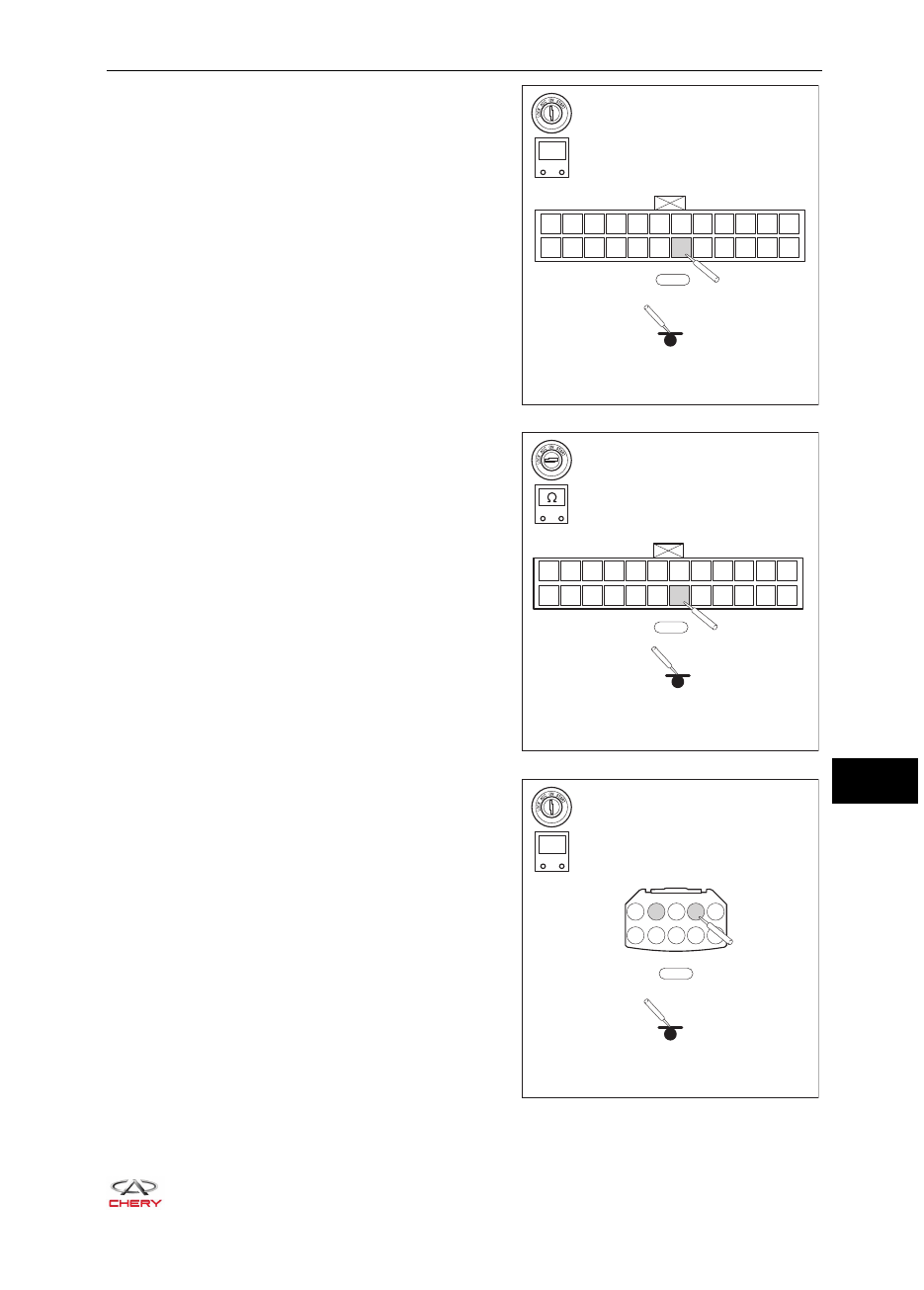

2
Проверьте, нормально ли работает реле 12 блока TCU
Неисправность
Замените реле 12 блока TCU
ДА
