Chery Tiggo 5 (T21). Руководство по ремонту - часть 216

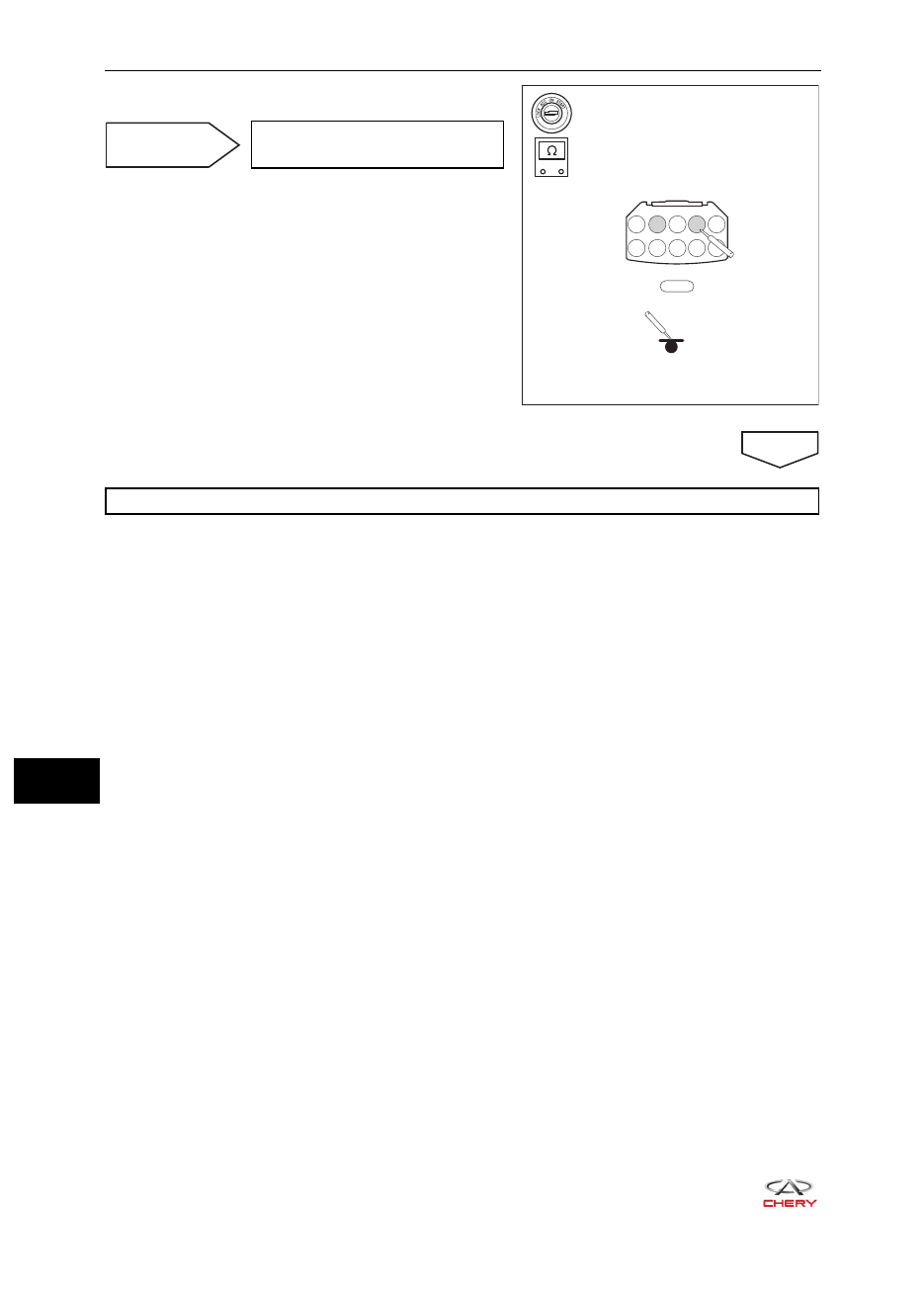

18-

40

18- ВАРИАТОР QR019CHB

h.   Проверьте, что контакт A2 и A4 разъема E-076 и

соединение на «массу» обладают проводимостью.

Неисправность

Блок предохранителей и реле
в салоне

ДА

Замените блок TCU

-

+

RT21180870

E-076

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

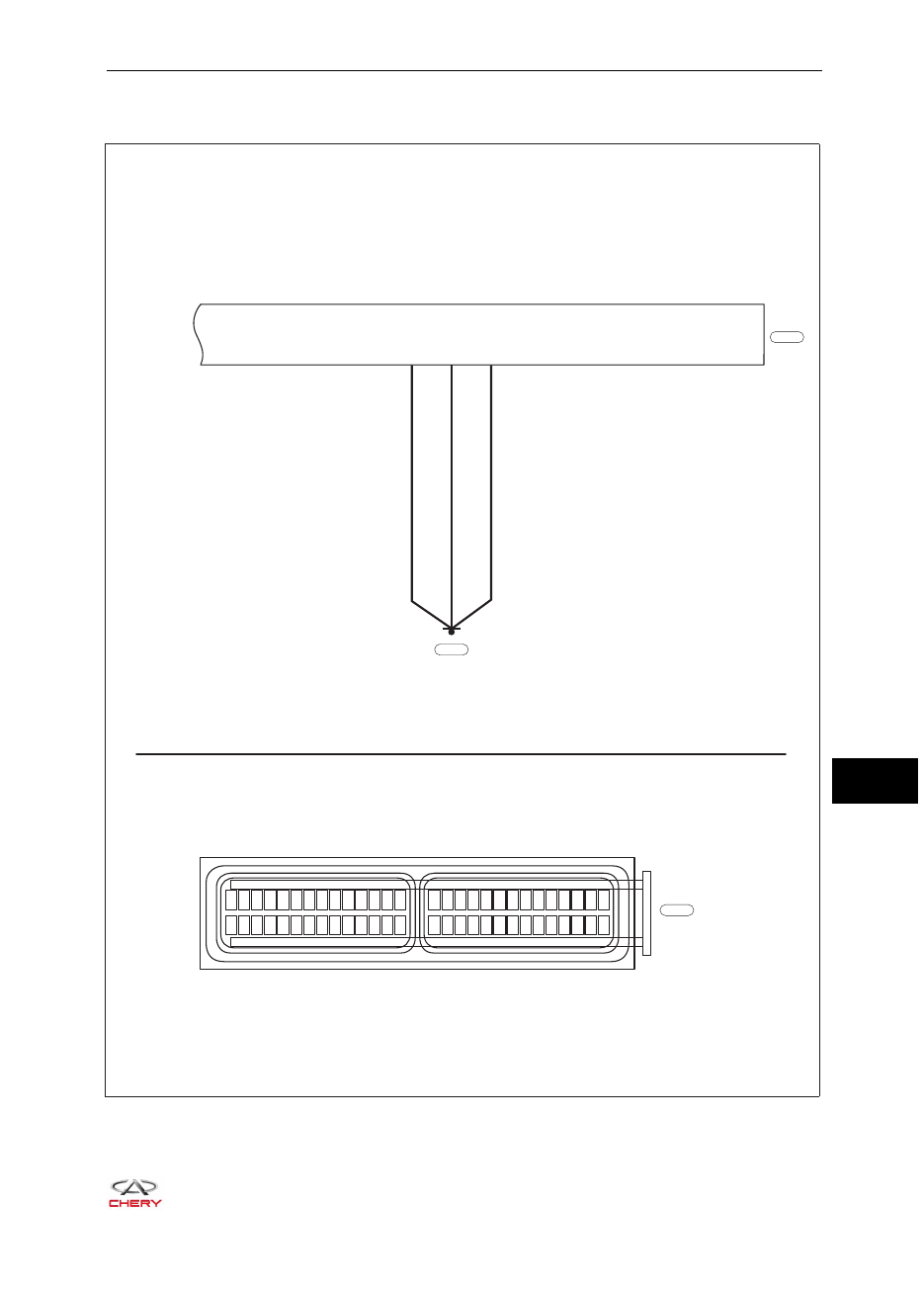

18-

41

18 - ВАРИАТОР QR019CHB

Проверка цепи соединения на «массу»

Цепь соединения на «массу»

ET21180070

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

B

B

B

24

25

26

E-030

B

E-030

E-087

Блок TCU

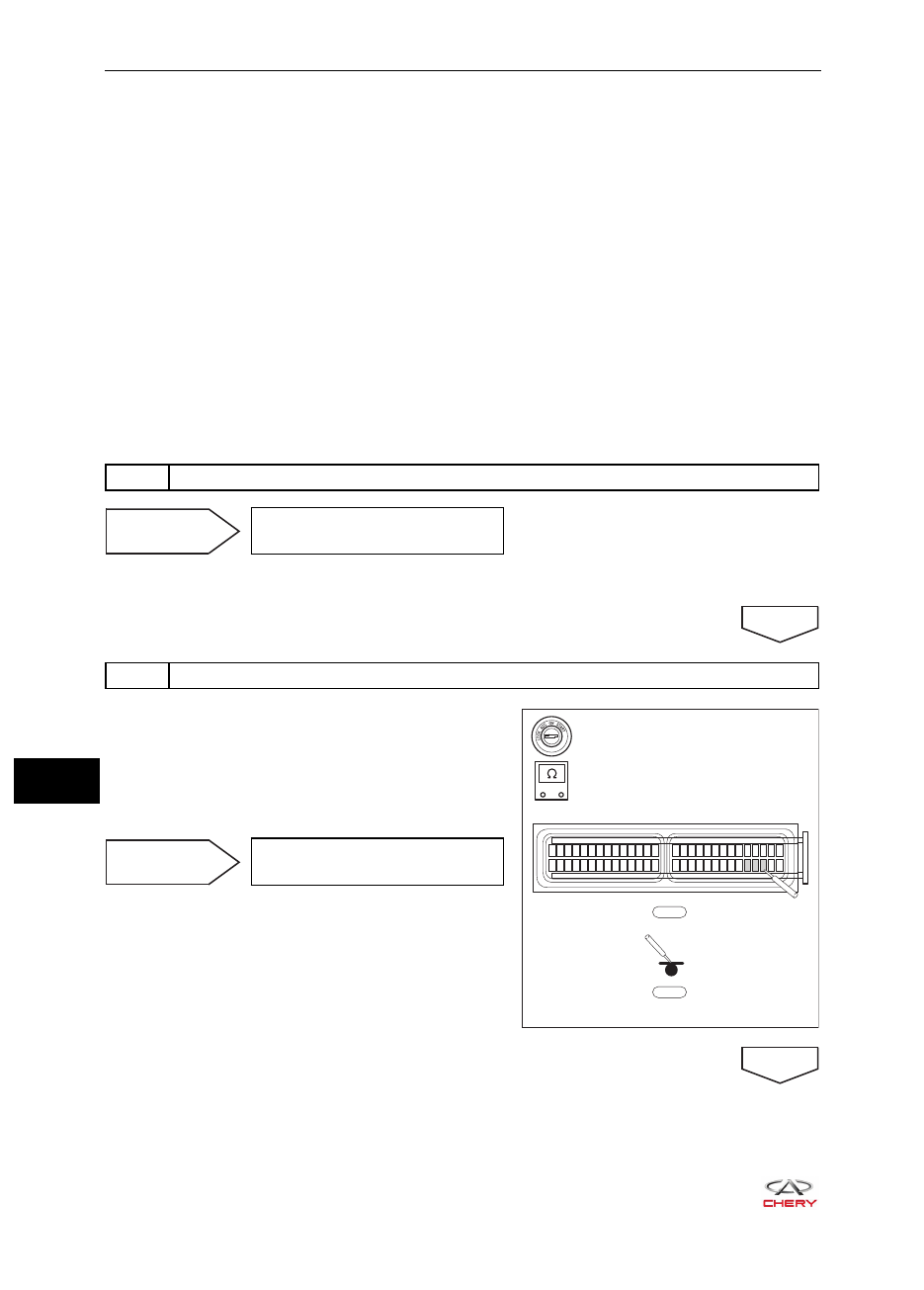

18-

42

18- ВАРИАТОР QR019CHB

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

1

Проверьте, не загрязнено ли или не окислено ли соединение на «массу»

Неисправность

Очистите точку соединения
на «массу» вариатора

ДА

2

Проверьте проводимость цепи соединения на «массу»

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 блока TCU.
c.   Проверьте электрическую проводимость между

контактами 24, 25 и 26 разъема E-030 и соедине-
нием на «массу» E-087.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

-

+

RT21180880

E-030

E-087

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

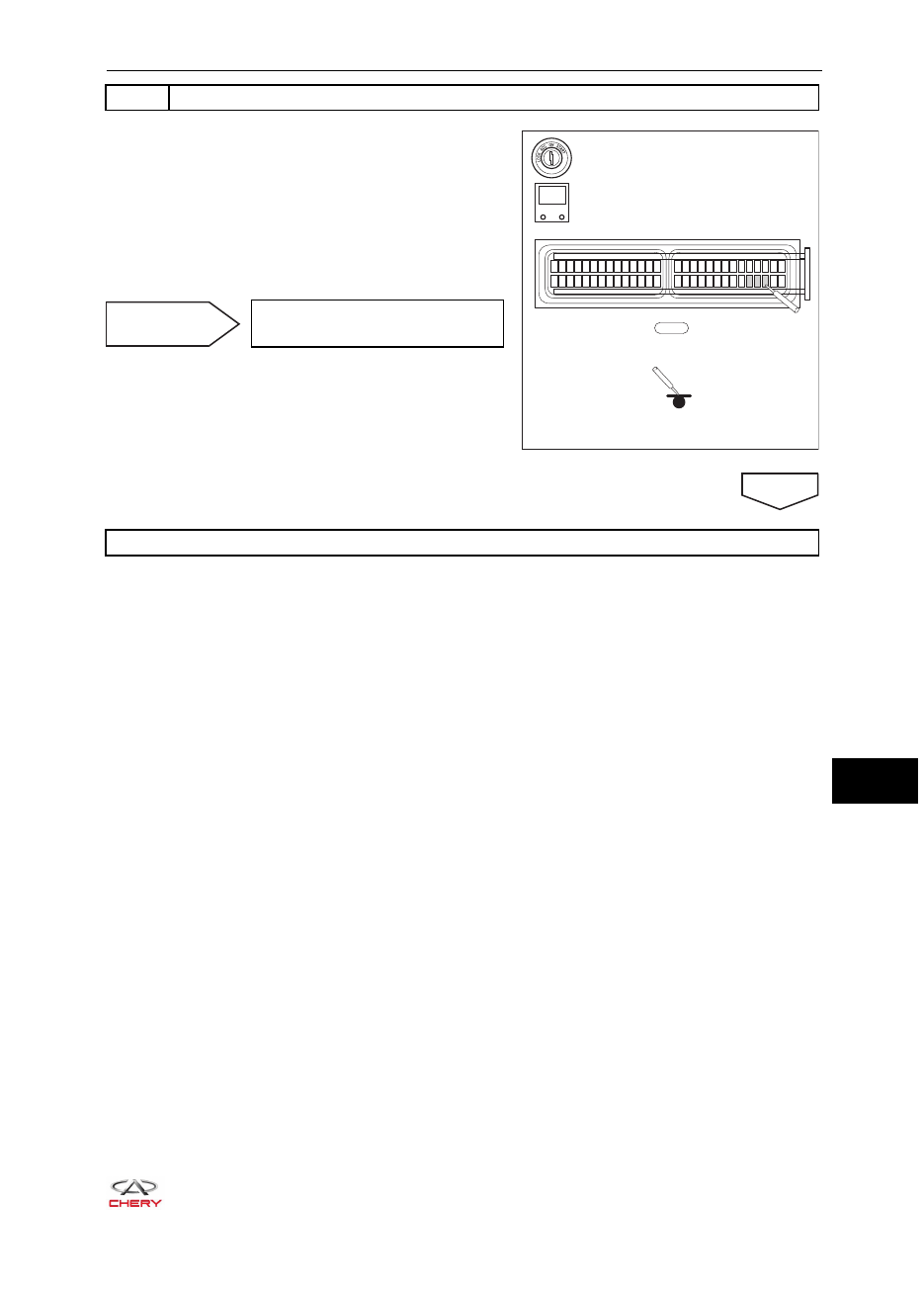

18-

43

18 - ВАРИАТОР QR019CHB

3

Проверьте, имеется ли напряжение в цепи соединения на «массу»

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 блока TCU.
c.   Присоедините «отрицательный» провод к аккуму-

ляторной батарее.

d.   Проверьте, имеется ли напряжение между контак-

тами 24, 25 и 26 разъема E-030 блока TCU и «мас-
сой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

Замените блок TCU

RT21180890

-

+

V

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28
