Chery Tiggo 5 (T21). Руководство по ремонту - часть 199

17-

38

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Первичный вал

Разборка

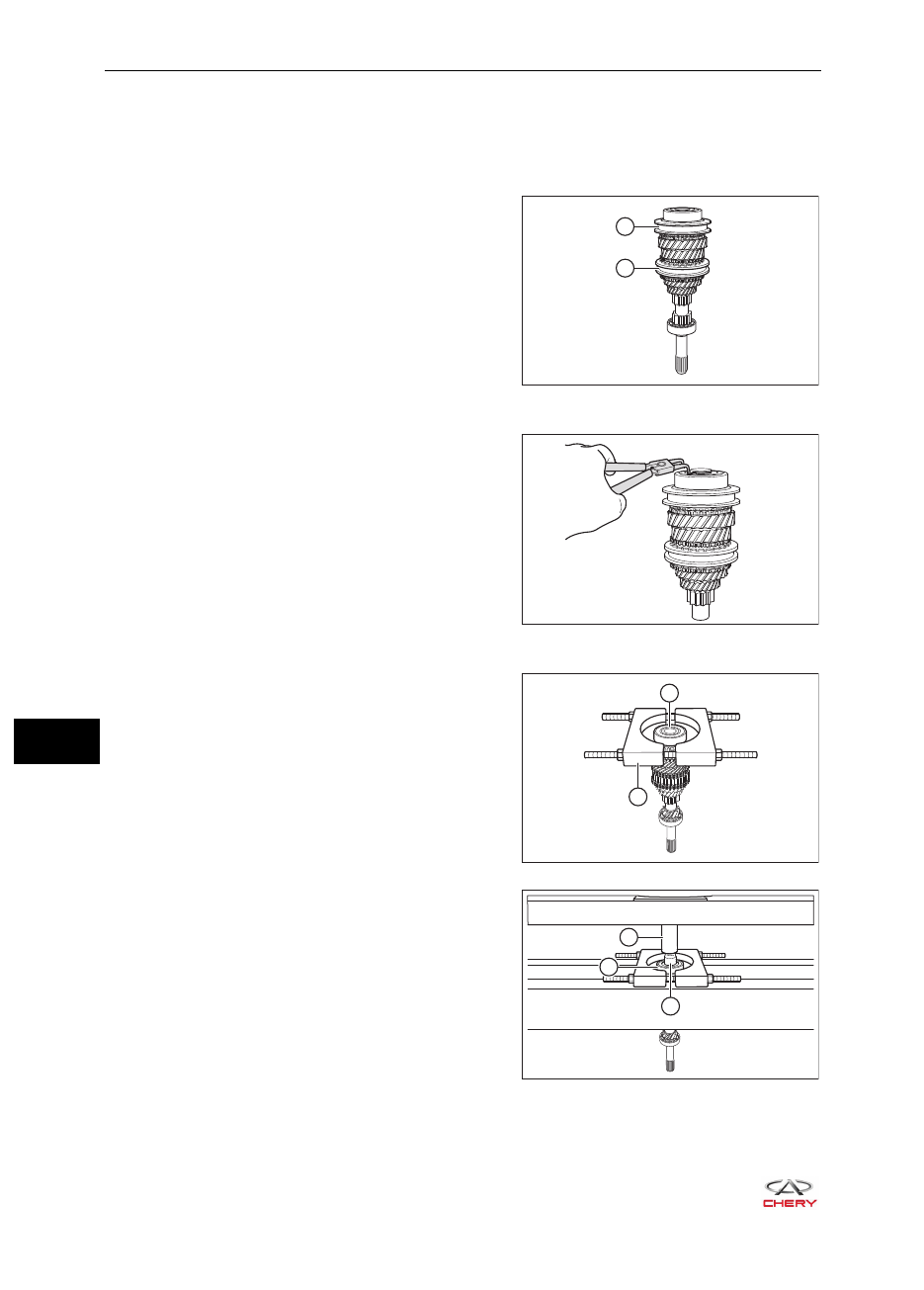

1.   Снимите первичный вал (см. с. 17-22).
2.   Снимите муфту синхронизатора 5-й передачи и муфту синхронизатора 3-й и 4-й передач.

a.   Снимите с первичного вала муфту синхрониза-

тора 5-й передачи (1) и муфту синхронизатора
3-й и 4-й передач (2).

3.   Снимите стопорное кольцо заднего подшипника

первичного вала.

a.   С помощью съемника колец снимите стопор-

ное кольцо заднего подшипника первичного
вала.

4.   Снимите с первичного вала задний подшипник.

a.   С помощью специального приспособления (1)

закрепите задний подшипник первичного вала
(2).

b.   С помощью гидравлического пресса (1) спрес-

суйте задний подшипник первичного вала (3)
с первичного вала (2) и снимите этот подшип-
ник.

1

2

RT21170510

RT21170520

2

1

RT21170530

1

3

2

RT21170540

17-

39

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

1

2

RT21170550

RT21170560

1

3

2

1

RT21170570

RT21170580

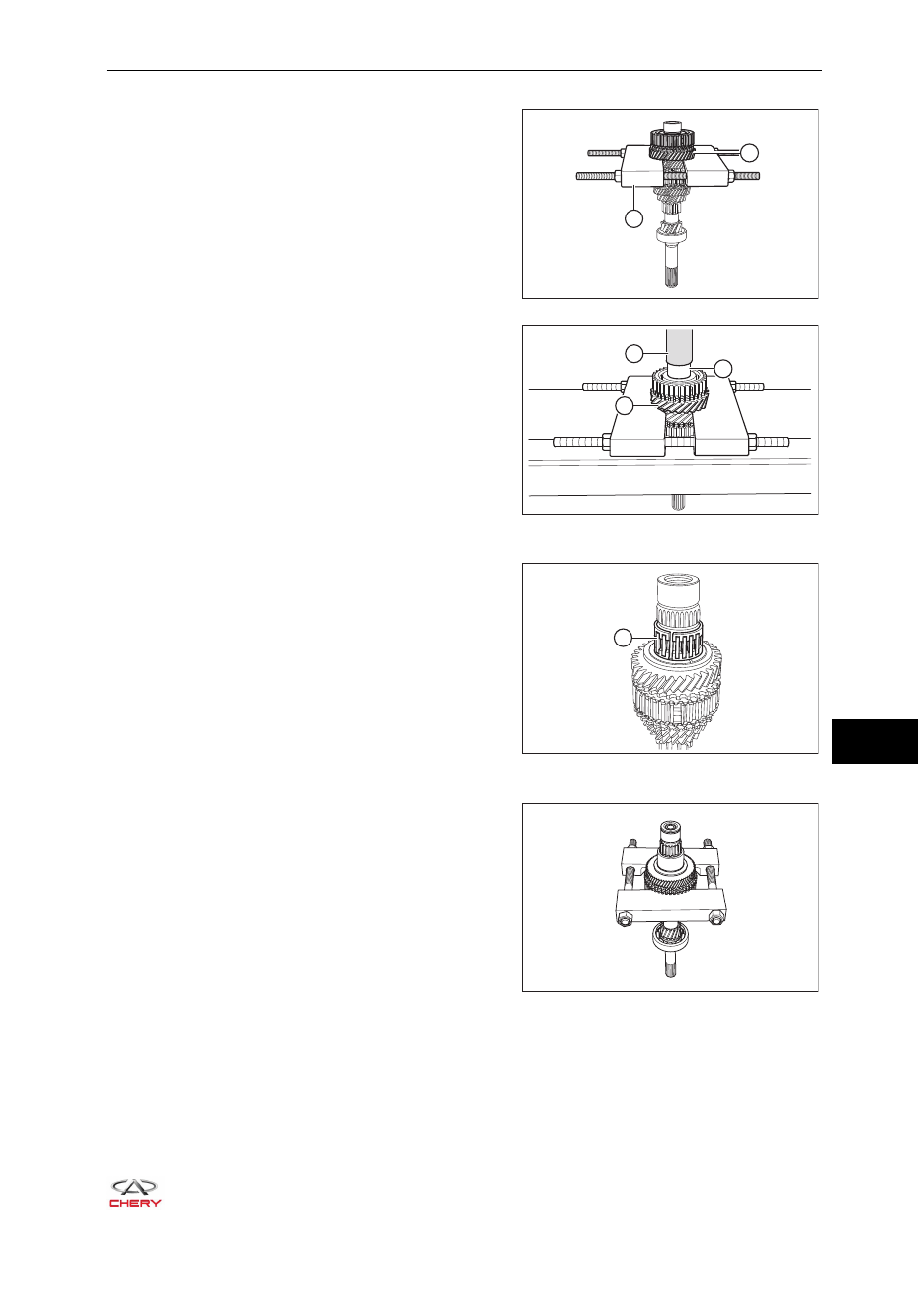

5.   Снимите ведущую шестерню 5-й передачи и ступицу синхронизатора 5-й передачи.

a.   Установите под ведущую шестерню 5-й пере-

дачи (2) специальное приспособление (1).

b.   С помощью гидравлического пресса (1) спрес-

суйте ведущую шестерню 5-й передачи и сту-
пицу синхронизатора 5-й передачи (3) с пер-
вичного вала (2) и снимите ведущую шестерню
5-й передачи и ступицу синхронизатора 5-й
передачи.

6.   Снимите игольчатый подшипник шестерни 5-й

передачи.

a.   Снимите с первичного вала игольчатый под-

шипник (1) шестерни 5-й передачи.

7.   Снимите втулку игольчатого подшипника ведущей шестерни 5-й передачи и ведущую шестер-

ню 4-й передачи.

a.   Установите специальный инструмент.

17-

40

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

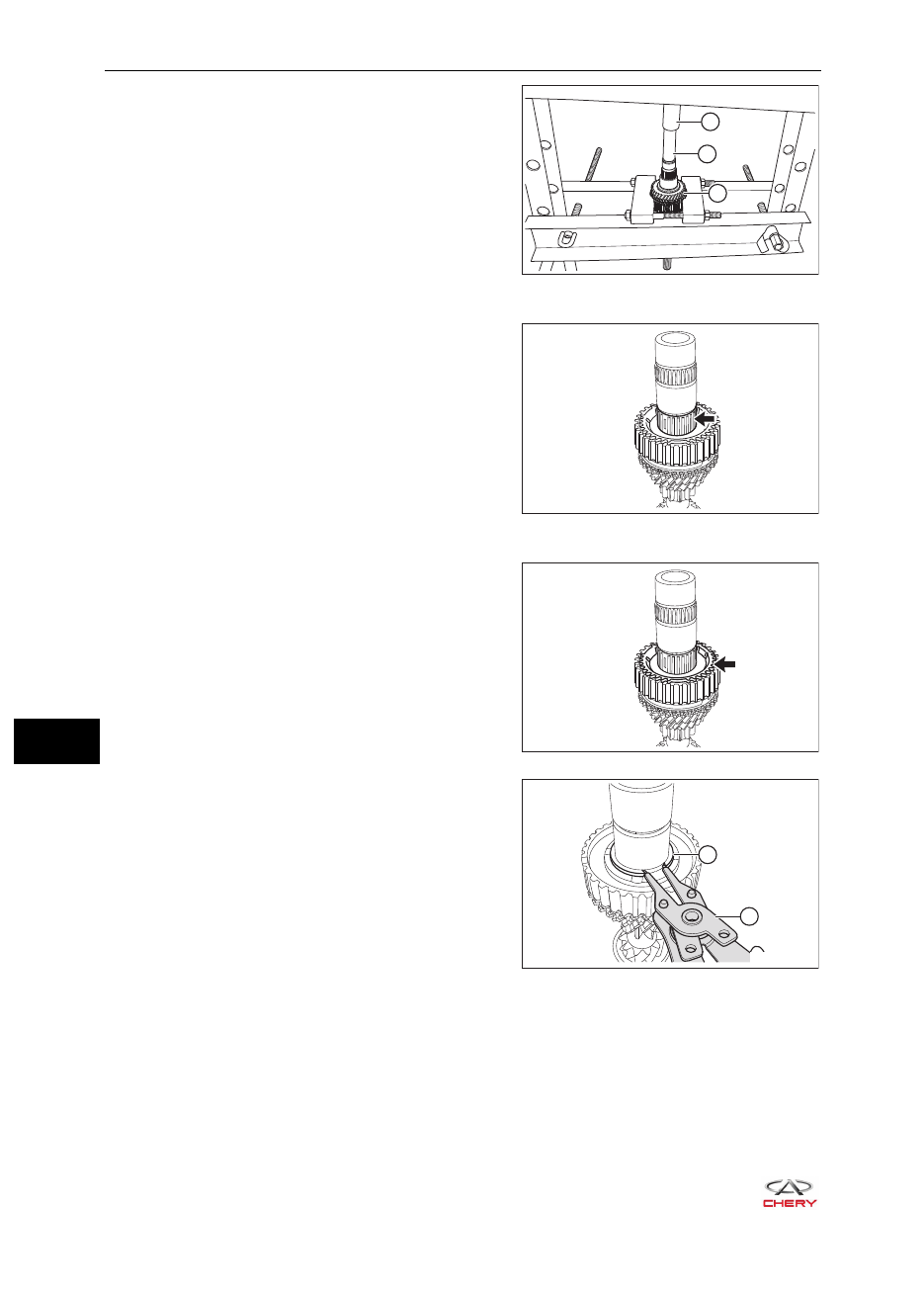

b.   С помощью гидравлического пресса (1) спрес-

суйте втулку игольчатого подшипника ведущей
шестерни 5-й передачи и ведущую шестерню
4-й передачи (3) с первичного вала (2) и сни-
мите втулку игольчатого подшипника ведущей
шестерни 5-й передачи и ведущую шестерню
4-й передачи.

8.   Снимите игольчатый подшипник шестерни 4-й

передачи.

a.   Снимите с первичного вала игольчатый под-

шипник шестерни 4-й передачи (указан стрел-
кой).

9.   Снимите ведущую шестерню 3-й передачи и сту-

пицу синхронизатора 3-й и 4-й передач.

a.   Снимите блокирующее кольцо синхронизато-

ра (указано стрелкой) со ступицы синхрониза-
тора 3-й и 4-й передач.

b.   Снимите стопорное кольцо (2) с помощью

съемника колец.

RT21170590

1

2

3

RT21170600

RT21170610

2

1

RT21170620

17-

41

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

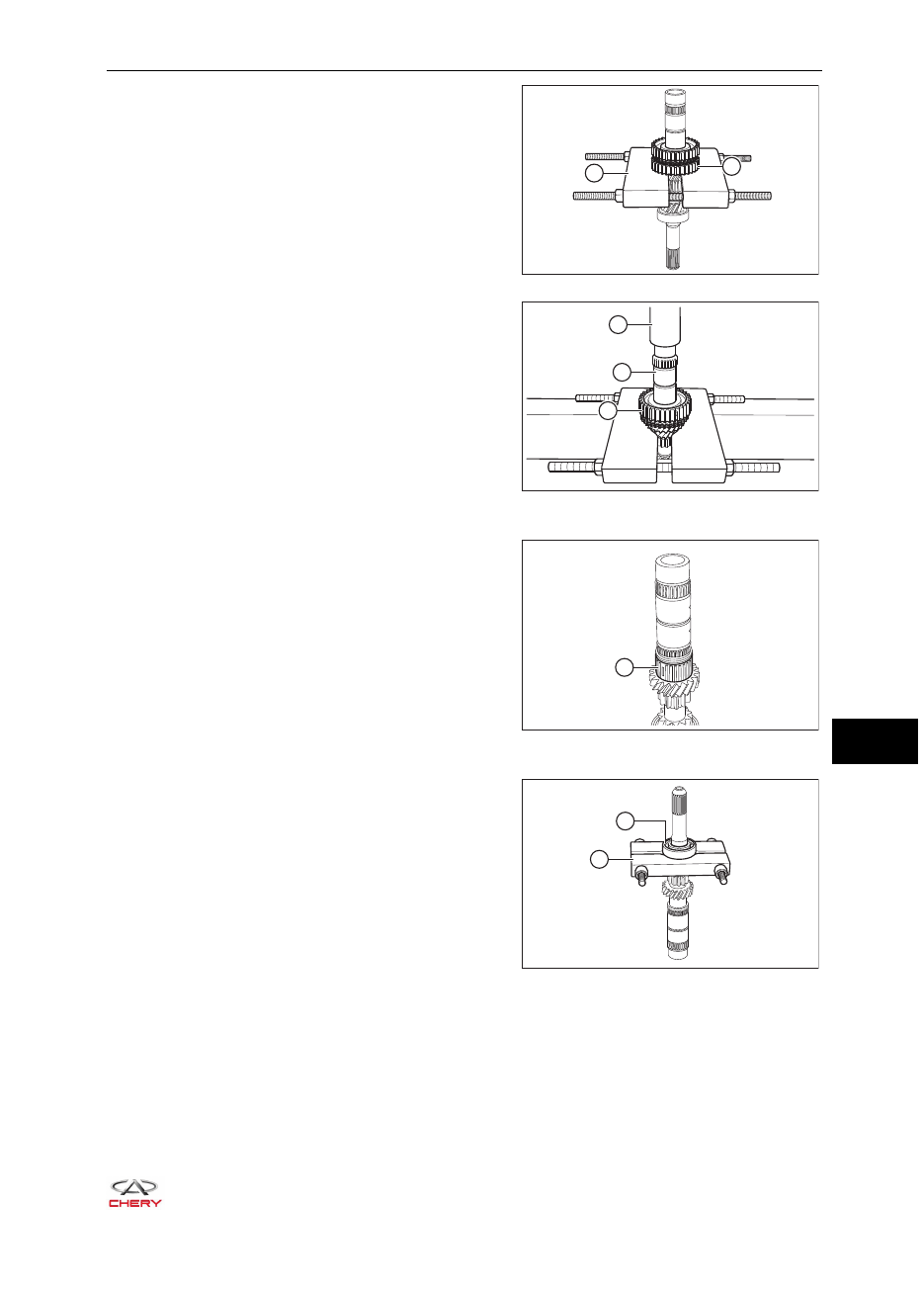

c.   Установите под ведущую шестерню 3-й пере-

дачи (2) специальное приспособление (1).

d.   С помощью гидравлического пресса (1) спрес-

суйте ведущую шестерню 3-й передачи и ступи-
цу синхронизатора 3-й и 4-й передач (3) с пер-
вичного вала (2) и снимите ведущую шестерню
3-й передачи и ступицу синхронизатора 3-й и
4-й передач.

10.  Снимите игольчатый подшипник шестерни 3-й

передачи.

a.   Снимите с первичного вала игольчатый под-

шипник (1) шестерни 3-й передачи.

11.  Снимите с первичного вала передний подшипник.

a.   С помощью специального приспособления (1)

закрепите передний подшипник первичного
вала (2).

2

1

RT21170630

1

2

3

RT21170640

1

RT21170650

2

1

RT21170660
