17 - КОРОБКА ПЕРЕДАЧ QR525MHE

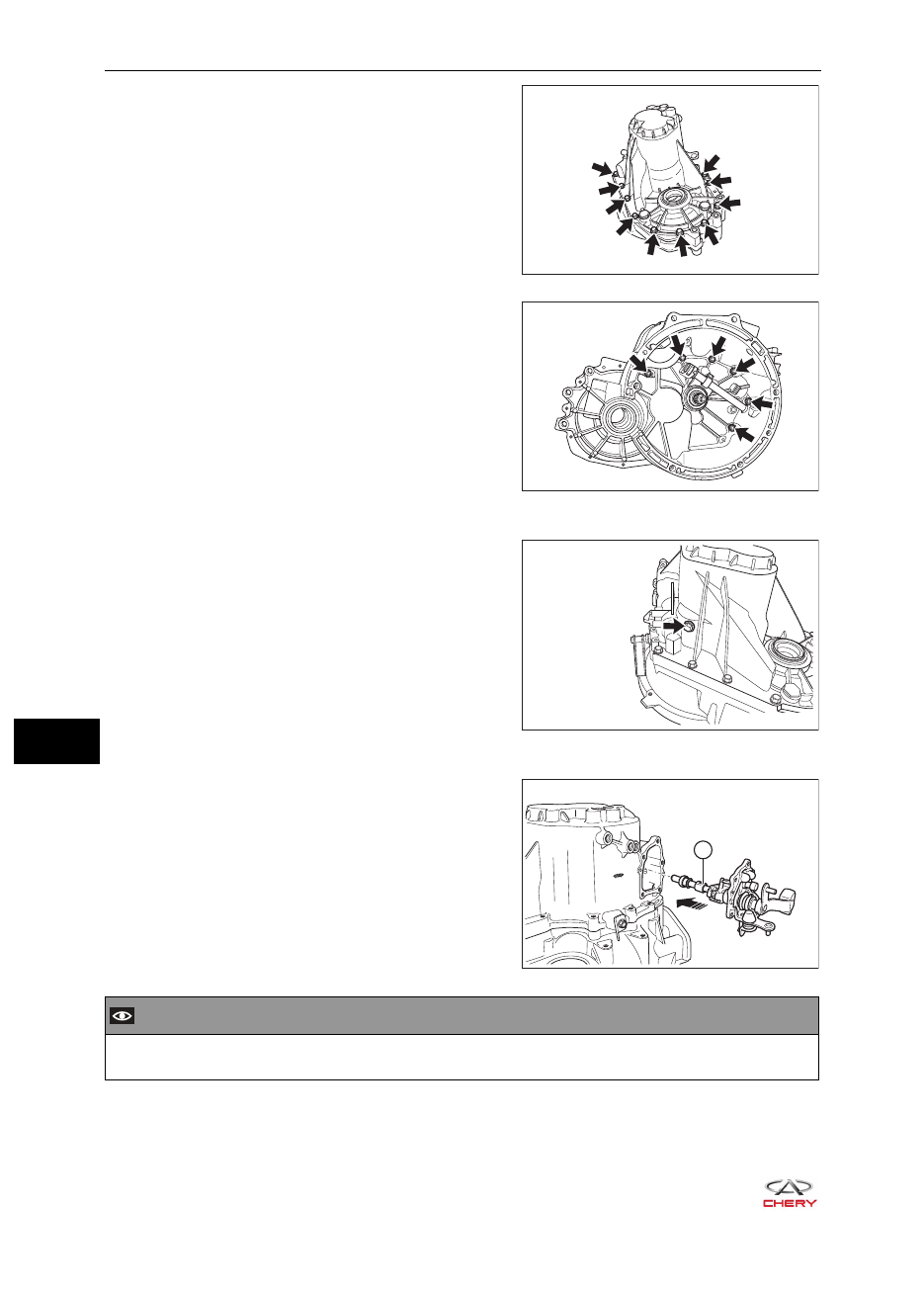

b.   Вверните болты крепления картера коробки

передач (указаны стрелками) и затяните их
указанным моментом.
(Момент затяжки: 25 ± 2 Н·м)

c.   Вверните болты крепления картера сцепления

(указаны стрелками) и затяните их указанным
моментом.
(Момент затяжки: 25 ± 2 Н·м)

9.   Вверните установочный болт оси промежуточной

шестерни заднего хода.

a.   Вверните и затяните установочный болт (ука-

зан стрелкой) оси промежуточной шестерни
заднего хода.
(Момент затяжки: 40 ± 4 Н·м)

10.  Установите механизм переключения передач.

a.   Установите механизм переключения

передач (1) на картер коробки передач.

 ВНИМАНИЕ

Очистите сопрягаемые поверхности картера коробки передач и механизма переключения



•

передач и равномерно нанесите герметик.

RT21170250

RT21170240

RT21170230

1

RT21170380

17-

31

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

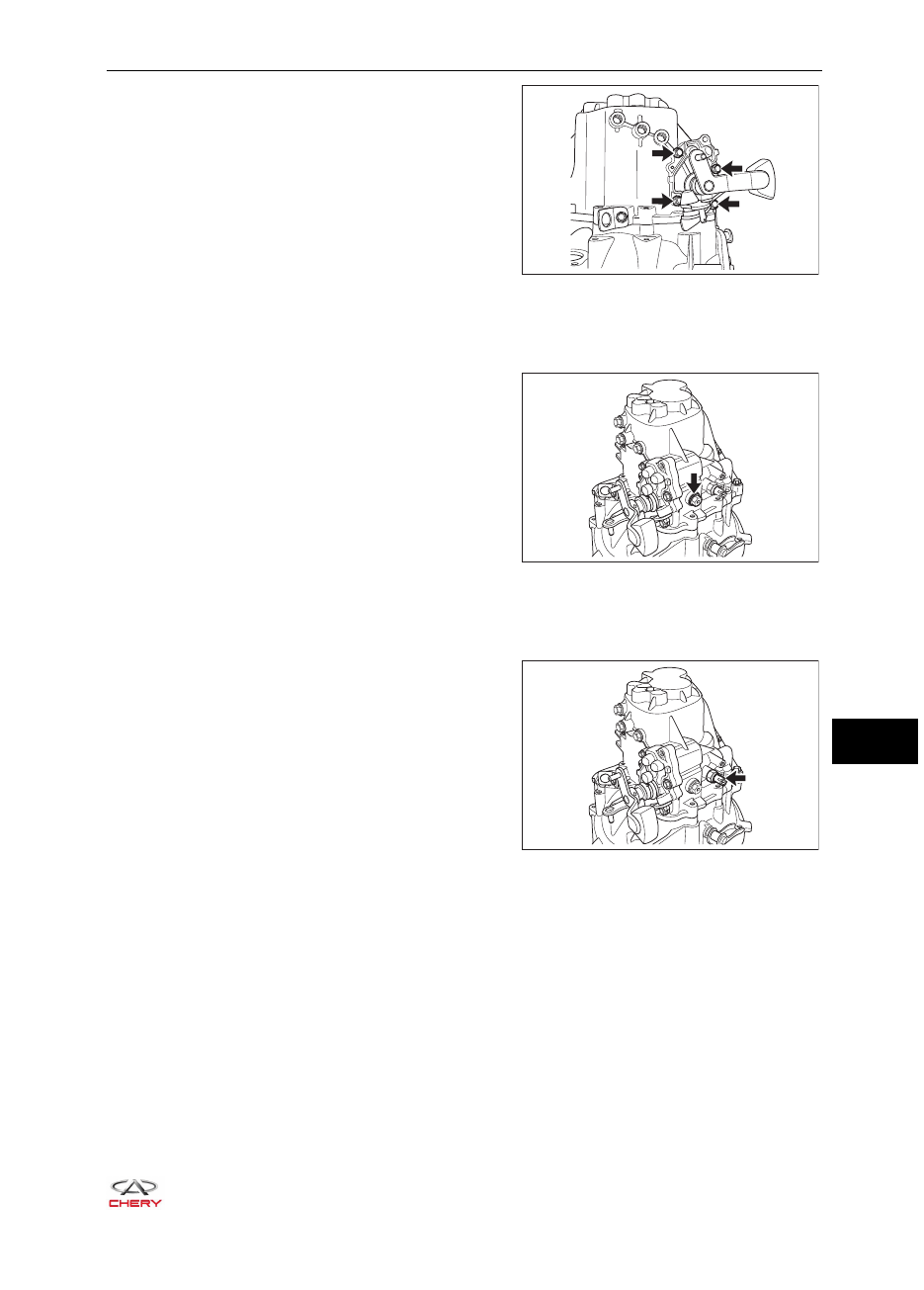

b.   Вверните и затяните болты крепления (указаны

стрелками) механизма переключения к картеру
коробки передач. (Момент затяжки: 25 ± 2 Н·м)

11.  Заверните установочный болт механизма переклю-

чения передач.
К СВЕДЕНИЮ:
Перед установкой нанесите на него фиксатор резь-
бовых соединений.

a.   Вверните в картер коробки передач и затяните

установочный болт (указан стрелкой) механиз-
ма переключения передач.
(Момент затяжки: 35 ± 5,25 Н·м)

12.  Установите на место выключатель фонаря заднего

хода.
К СВЕДЕНИЮ:
Перед установкой нанесите на него фиксатор резь-
бовых соединений.

a.   Вверните в картер коробки передач и затяни-

те выключатель фонаря заднего хода (указан
стрелкой).
(Момент затяжки: 20 ± 2 Н·м)

RT21170200

RT21170180

RT21170190

17-

32

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

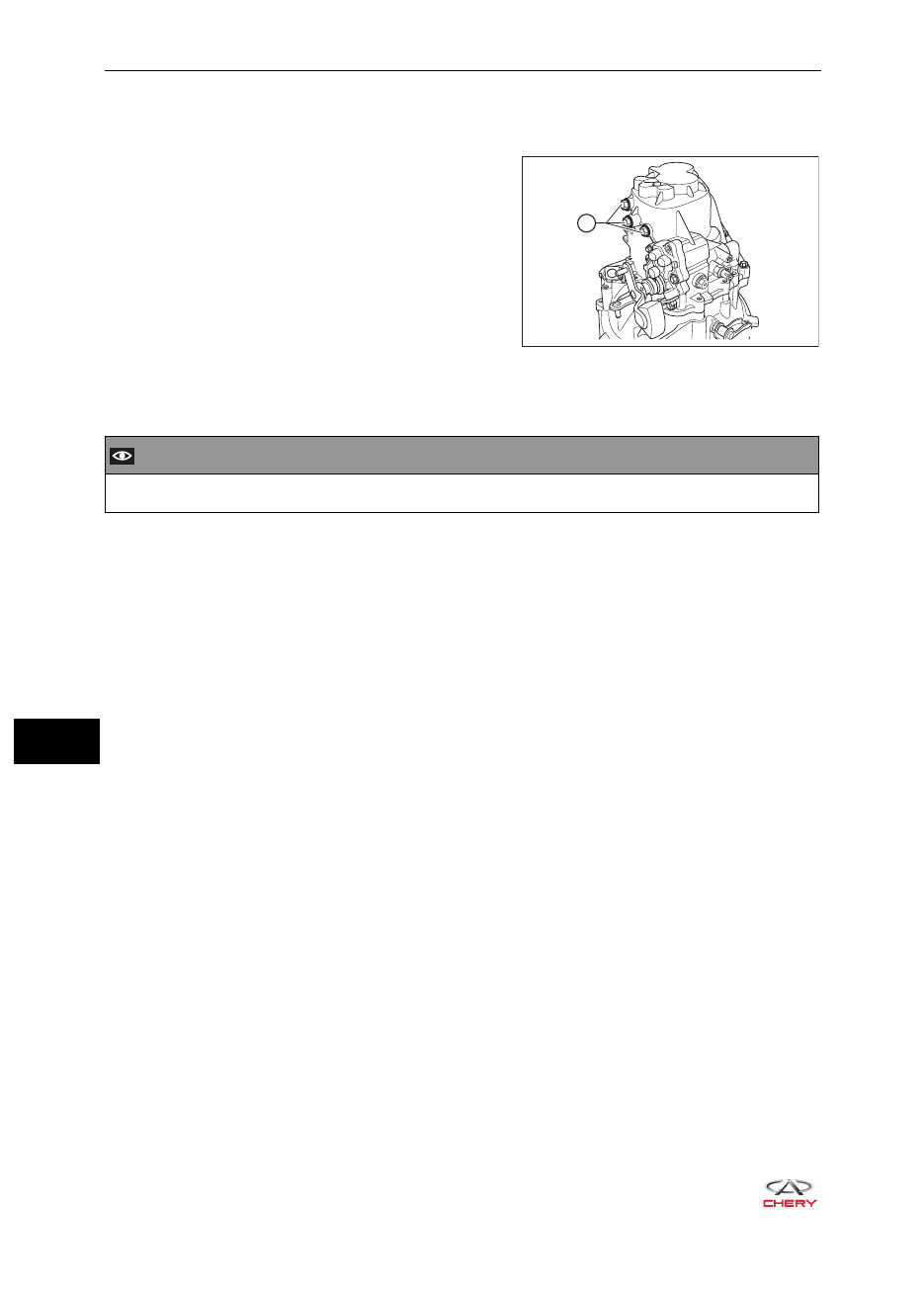

13.  Вверните установочные болты штоков вилок переключения передач.

К СВЕДЕНИЮ:
Перед установкой нанесите на них фиксатор резьбовых соединений.

a.   Вверните в картер коробки передач и затяните

установочные болты (1) штоков вилок пере-
ключения передач.
(Момент затяжки: 35 ± 5,25 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После установки залейте масло в коробку передач и проверьте его уровень.



•

1

RT21171070

17-

33

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Механизм переключения передач

Разборка

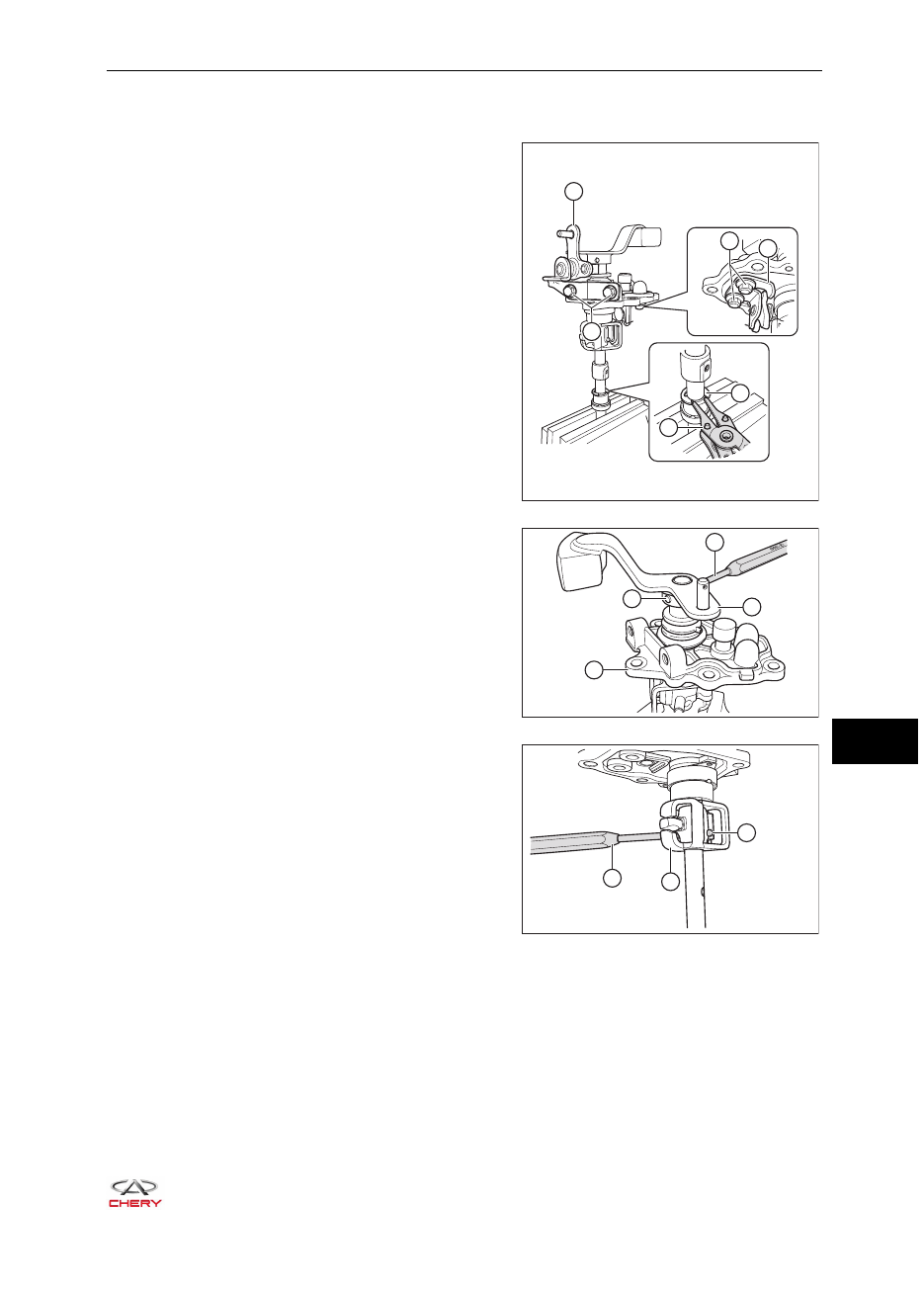

1.   Отверните болты (А) крепления кронштейна рыча-

га механизма переключения.
(Момент затяжки: 25 ± 2 Н·м)

2.   Снимите кронштейн (1) рычага переключателя.
3.   Снимите стопорное кольцо (3) с помощью съемни-

ка колец (2).

4.   Отверните болты (В) крепления механизма блоки-

ровки включения передачи заднего хода.



(Момент затяжки: 18 ± 2 Н·м)

5.   Снимите механизм блокировки включения переда-

чи заднего хода (4).

6.   С помощью бородка (1) выбейте штифт (2).
7.   Снимите рычаг переключателя (3) и пластину (4).

8.   С помощью бородка (1) выбейте штифт (2).
9.   Снимите палец переключателя (3).

RT21170400

B

A

1

4

3

2

3

2

4

1

RT21170410

2

1

3

RT21170420
