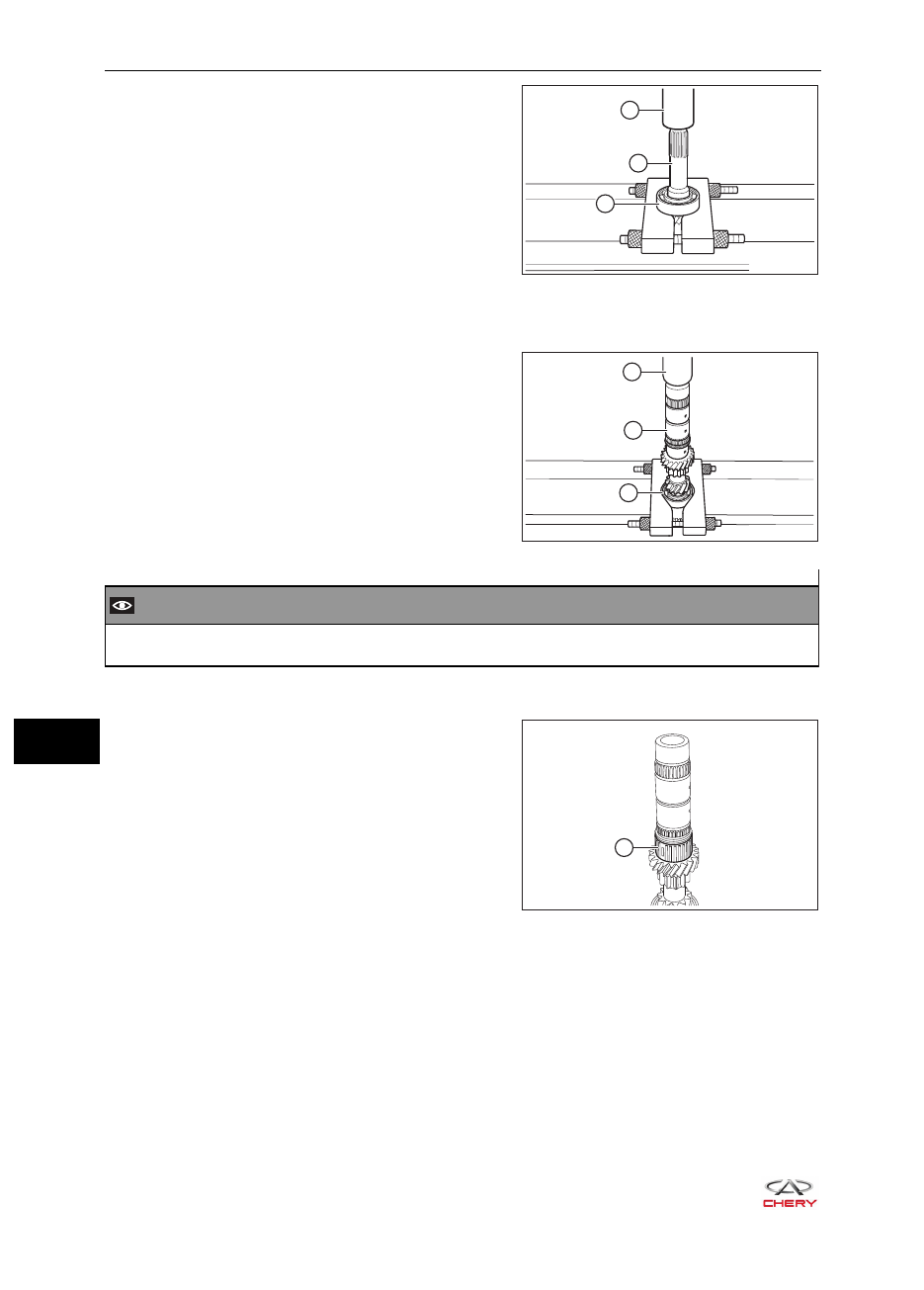

b.   С помощью гидравлического пресса (1) спрес-

суйте передний подшипник первичного вала (3)
с первичного вала (2) и снимите этот подшип-
ник.

Сборка

1.   Установите на первичный вал передний подшип-

ник.

a.   С помощью гидравлического пресса (1) на-

прессуйте передний подшипник (3) на первич-
ный вал (2).

 ВНИМАНИЕ

При запрессовке переднего подшипника необходимо обеспечить приложение усилия запрес-



•

совки к внутреннему кольцу подшипника во избежание повреждения подшипника.

2.   Установите игольчатый подшипник шестерни 3-й

передачи.

a.   Смажьте игольчатый подшипник (1) маслом

для коробки передач и установите его на пер-
вичный вал.

1

2

3

RT21170670

RT21170680

1

2

3

1

RT21170650

17-

43

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

3.   Установите ведущую шестерню 3-й передачи.

a.   Смажьте маслом для коробки передач веду-

щую шестерню 3-й передачи (указана стрел-
кой) и установите ее на первичный вал.

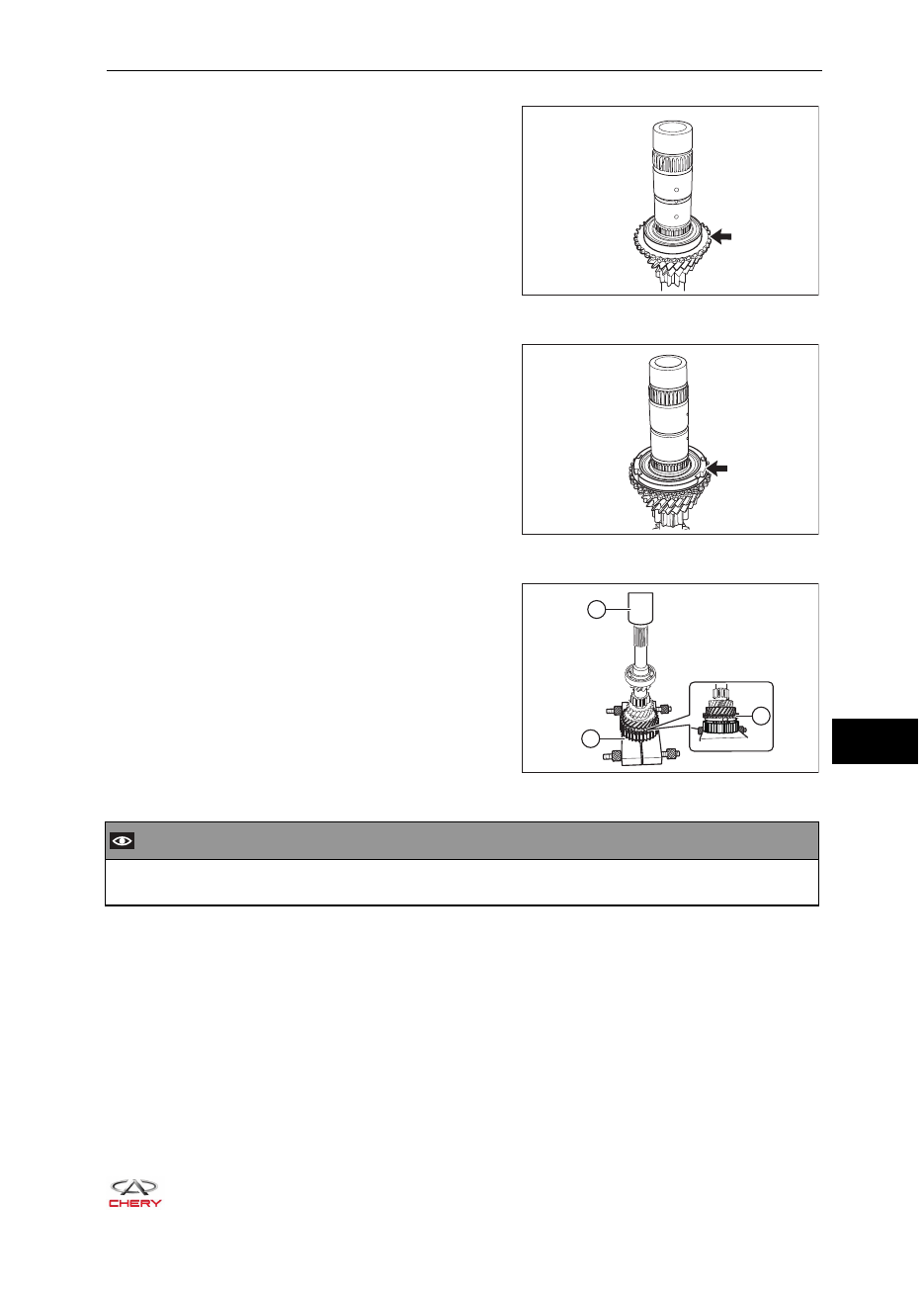

4.   Установите блокирующее кольцо синхронизатора

3-й передачи.

a.   Смажьте маслом для коробки передач блоки-

рующее кольцо синхронизатора 3-й передачи
(указано стрелкой) и установите его на пер-
вичный вал.

5.   Установите ступицу синхронизатора 3-й и 4-й

передач.

a.   С помощью гидравлического пресса (3) за-

прессуйте ступицу синхронизатора 3-й и 4-й
передач (1) на первичный вал.

 ВНИМАНИЕ

При запрессовке ступицы синхронизатора следите за тем, чтобы ведущая шестерня 3-й пере-



•

дачи (2) не вышла из зацепления.

RT21170690

RT21170700

2

3

1

RT21170710

17-

44

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

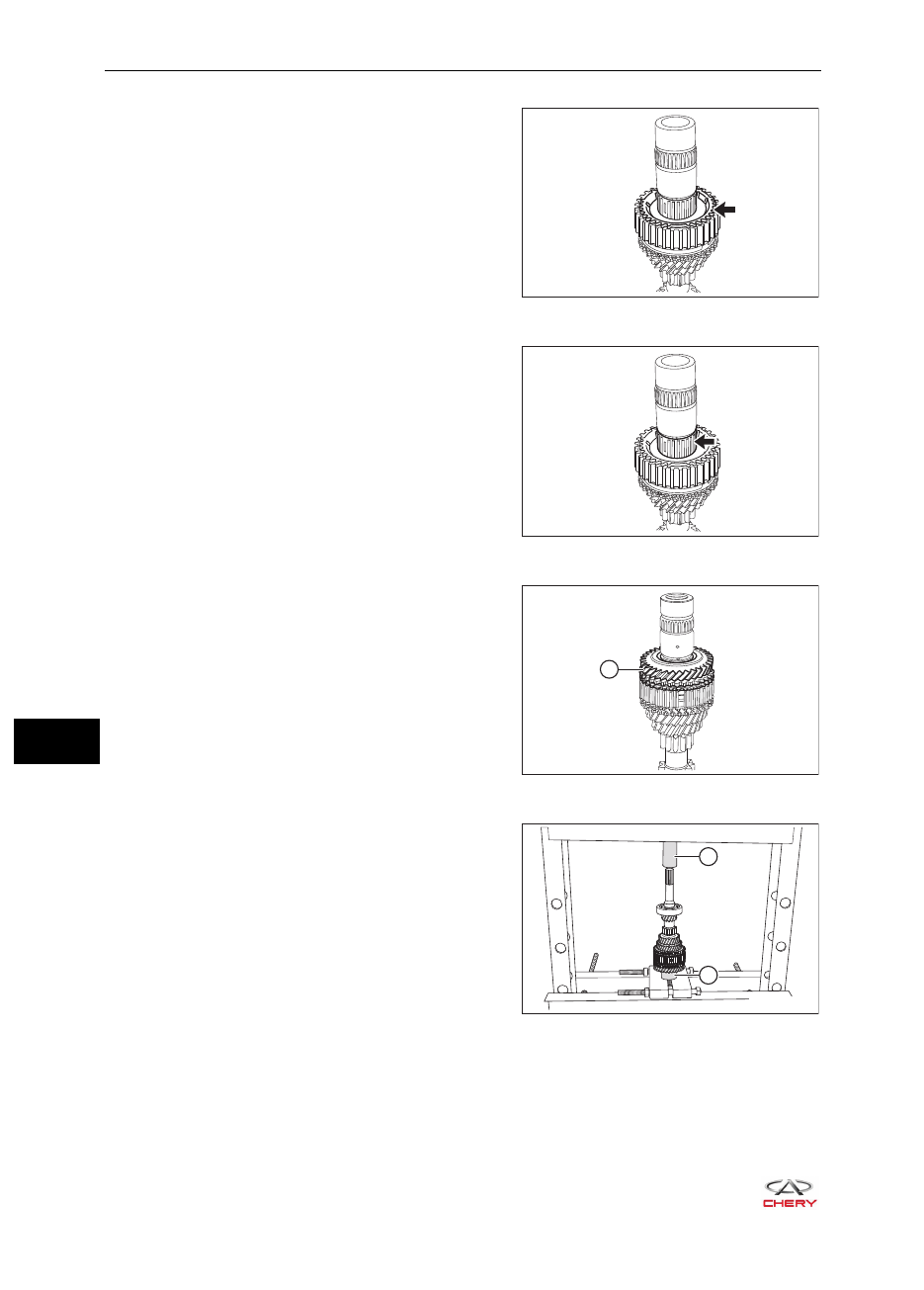

6.   Установите блокирующее кольцо синхронизатора 4-й передачи.

a.   Смажьте маслом для коробки передач блоки-

рующее кольцо синхронизатора 4-й передачи
(указано стрелкой) и установите его на пер-
вичный вал.

7.   Установите игольчатый подшипник шестерни 4-й

передачи.

a.   Смажьте игольчатый подшипник шестерни 4-й

передачи (указано стрелкой) маслом для ко-
робки передач и установите его на первичный
вал.

8.   Установите ведущую шестерню 4-й передачи.

a.   Смажьте ведущую шестерню 4-й передачи (1)

маслом для коробки передач и установите ее
на первичный вал.

9.   Установите на первичный вал втулку игольчатого

подшипника ведущей шестерни 5-й передачи.

a.   С помощью гидравлического пресса (1) за-

прессуйте втулку игольчатого подшипника
ведущей шестерни 5-й передачи (2) на пер-
вичный вал.

RT21170610

RT21170600

RT21170720

1

1

2

RT21170730

17-

45

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

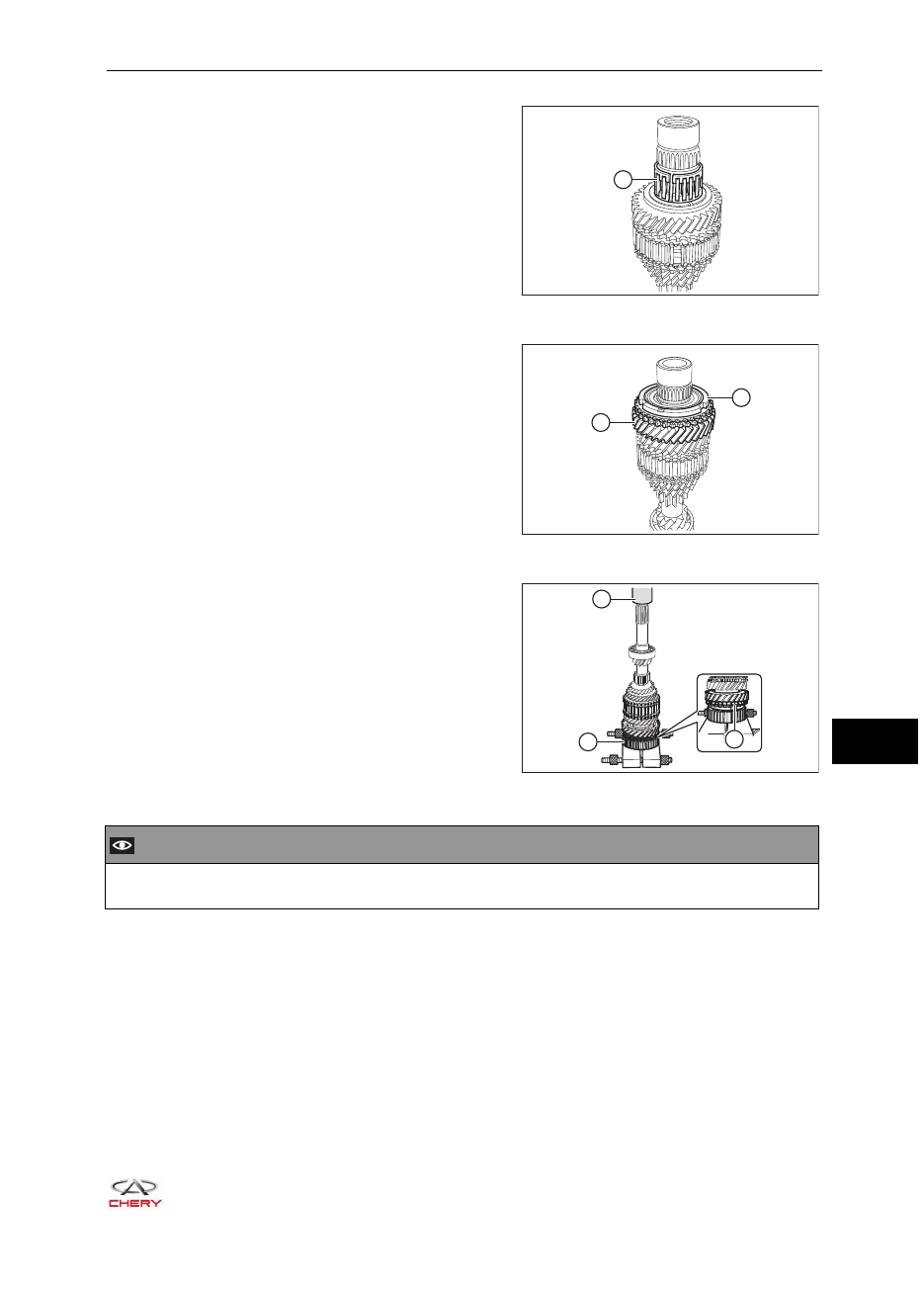

10.  Установите игольчатый подшипник шестерни 5-й передачи.

a.   Смажьте игольчатый подшипник (1) шестерни

5-й передачи маслом для коробки передач и
установите его на первичный вал.

11.  Установите ведущую шестерню 5-й передачи и бло-

кирующее кольцо синхронизатора 5-й передачи.

a.   Смажьте ведущую шестерню 5-й передачи (1)

и блокирующее кольцо (2) синхронизатора
5-й передачи маслом для коробки передач и
установите их на первичный вал.

12.  Установите ступицу синхронизатора 5-й передачи.

a.   С помощью гидравлического пресса (3) одно-

временно напрессуйте зубчатый венец син-
хронизатора 5-й передачи (2) и ступицу (1)
синхронизатора 5-й передачи на первичный
вал.

 ВНИМАНИЕ

При запрессовке ступицы синхронизатора следите за тем, чтобы ведущая шестерня 5-й пере-



•

дачи не вышла из зацепления.

1

RT21170570

2

1

RT21170740

3

1

2

RT21170750
