Chery Tiggo 5 (T21). Руководство по ремонту - часть 132

       08

08-18

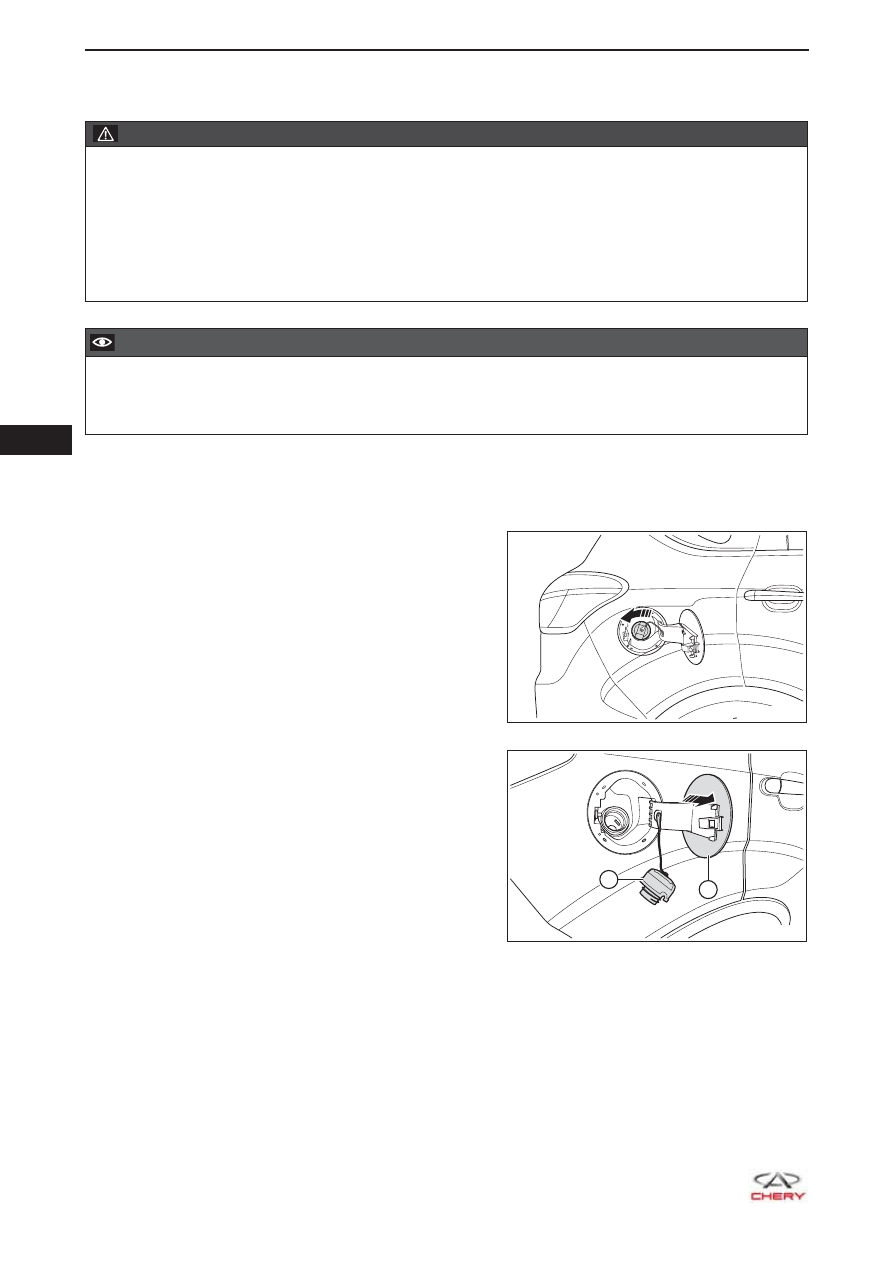

Заливная трубка топливного бака

Снятие



  ПРЕДУПРЕЖДЕНИЕ

Перед началом работ на топливной системе следует прикоснуться к кузову автомобиля для сня-

•

тия заряда статического электричества; в противном случае возможно воспламенение паров
топлива и даже их взрыв.

При проведении работ на топливной системе рабочее помещение должно иметь хорошую венти-

•

ляцию, огнетушитель и в нем не должно быть источников воспламенения или открытого пламе-
ни.

Если при работе на топливной системе произошла утечка топлива, следует немедленно уда-

•

лить пролитое топливо.

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите нижнюю обивку задней правой стойки кузова (

см. с. 49-23

).

4.  Снимите крышку заливной горловины топливного

бака.
a.  Откройте крышку заливной горловины

топливного бака, поверните пробку заливной
горловины в направлении, указанном на
рисунке.

b.  Снимите пробку заливной горловины

топливного бака (1) с петли крышки заливной
горловины топливного бака.

c.   Снимите крышку заливной горловины

топливного бака (2) с петли этой крышки в
направлении стрелки, как показано на рисунке.

RT21080110

1

2

RT21080120

  08

08-19

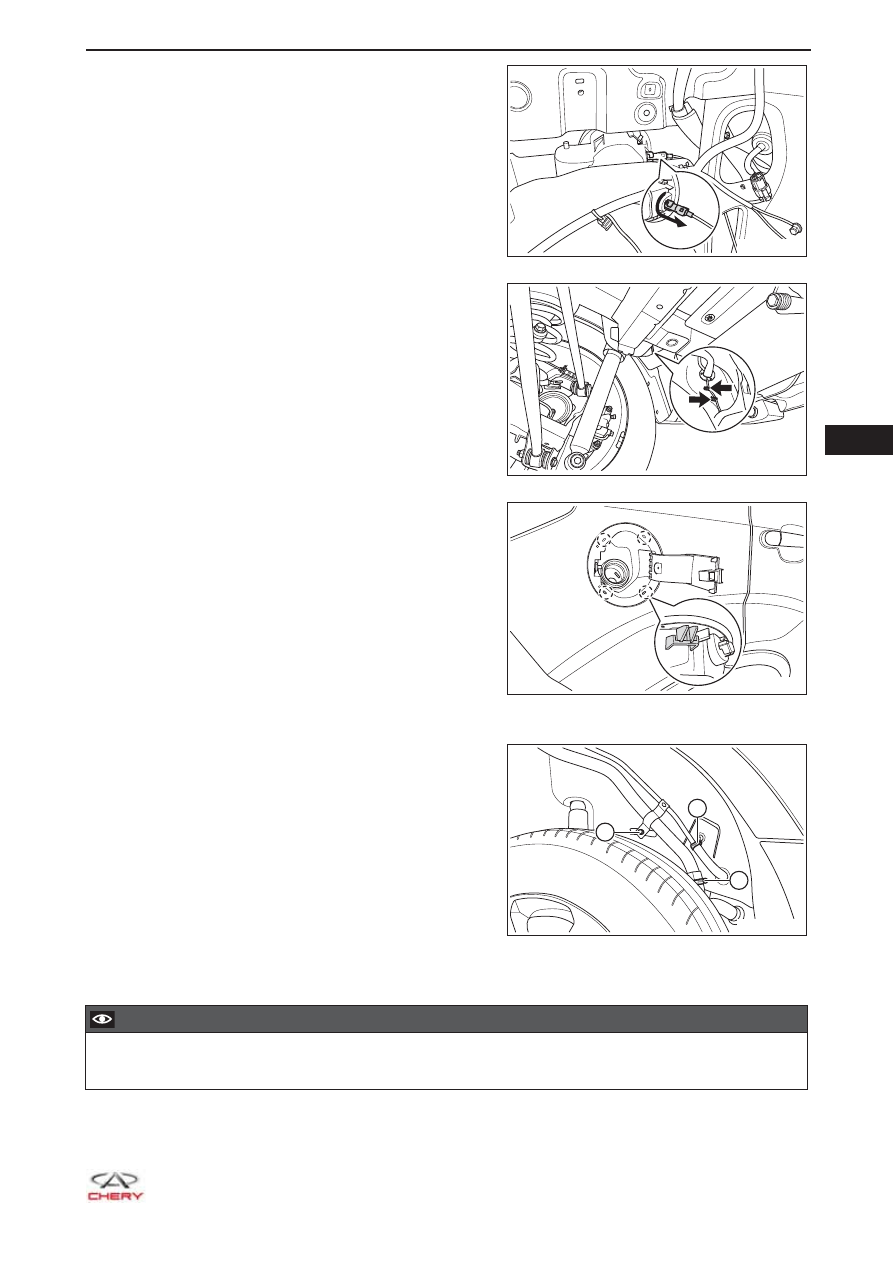

d.   Снимите трос привода механизма отпирания

крышки заливной горловины топливного бака с
петли этой крышки в направлении стрелки, как
показано на рисунке.

e.   Выньте водоотводящую трубку из зажимного

паза (указан стрелкой) под аркой колеса.

f.   Отсоедините фиксаторы крышки заливной

горловины топливного бака и снимите крышку
заливной горловины топливного бака.

5.  Снимите топливную трубку.

a.  Ослабьте затяжку червячного хомута (1)

и отсоедините шланг отвода воздуха из
топливного бака от заливной трубки топливного
бака.



(Момент затяжки: 3,5 ± 0,5 Н·м)

b.  Ослабьте затяжку червячного хомута (2) и

отсоедините шланг заливной горловины
топливного бака от заливной трубки топливного
бака.



(Момент затяжки: 3,5 ± 0,5 Н·м)

c.   Отверните болт крепления (3) заливной трубки к

кузову.



(Момент затяжки: 22 ± 2 Н·м)

  ВНИМАНИЕ

После отсоединения шланга отвода воздуха из топливного бака от заливной трубки топливного

•

бака закройте соединение пластиковым пакетом, чтобы исключить попадание посторонних ча-
стиц в топливный бак и испарение или вытекание топлива.

RT21080130

RT21080140

RT21080150

2

3

1

RT21080160

       08

08-20

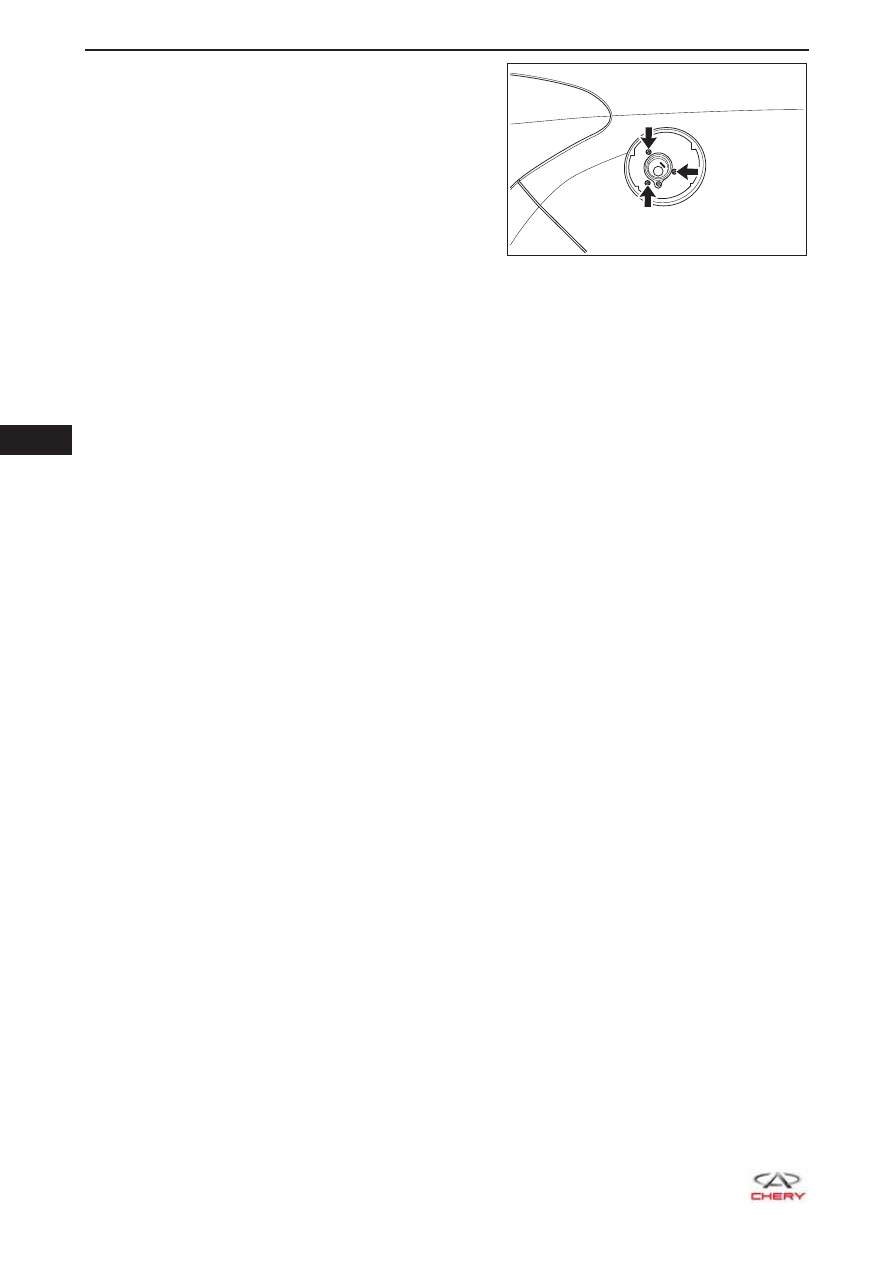

d.   Отверните 3 винта (указаны стрелкой)

крепления заливной трубки.



(Момент затяжки: 7 ± 1 Н·м)

e.   Снимите топливную трубку.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21080170

  08

08-21

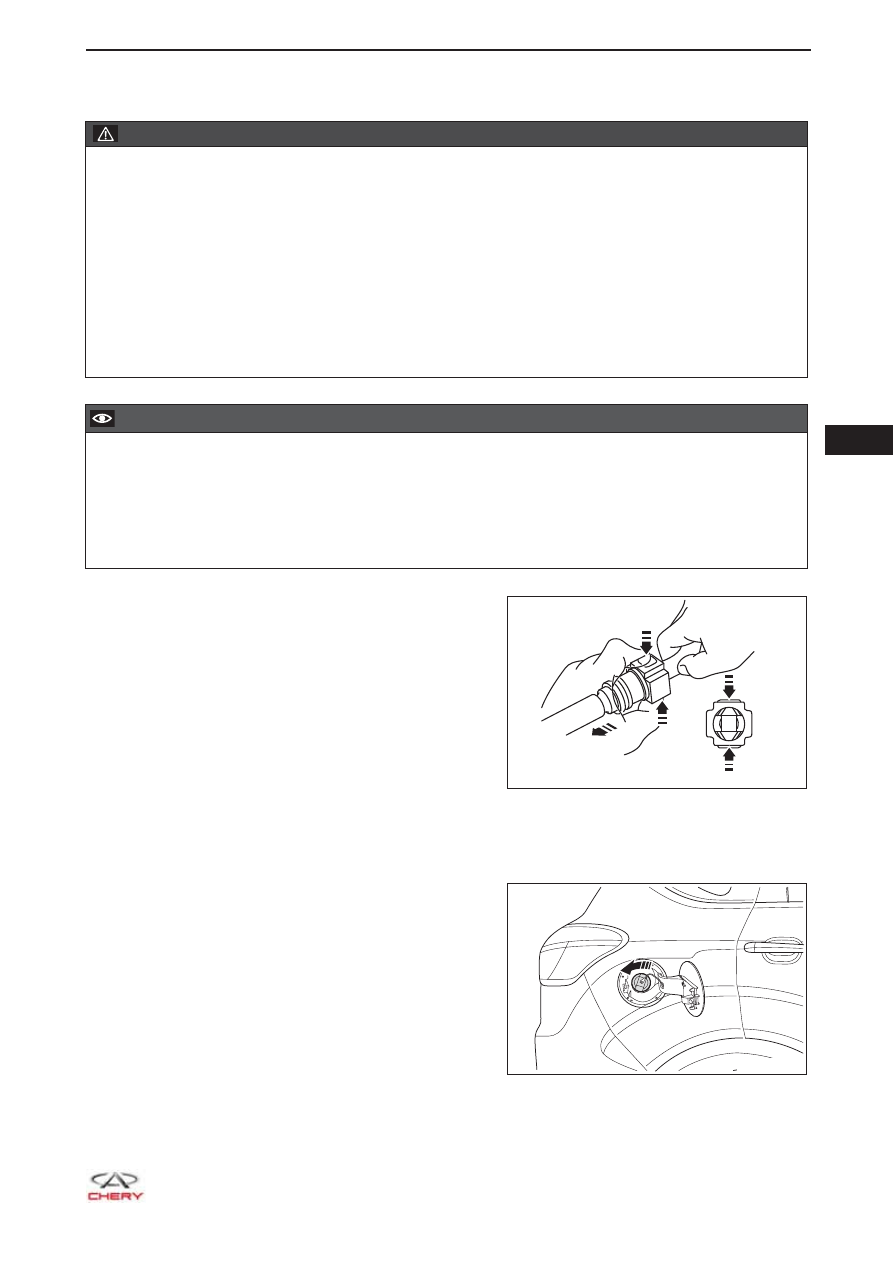

Топливный бак

Снятие



  ПРЕДУПРЕЖДЕНИЕ

Перед началом работ на топливной системе следует прикоснуться к кузову автомобиля для сня-

•

тия заряда статического электричества; в противном случае возможно воспламенение паров
топлива и даже их взрыв.

При проведении работ на топливной системе рабочее помещение должно иметь хорошую венти-

•

ляцию, огнетушитель и в нем не должно быть источников воспламенения или открытого пламе-
ни.

После выполнения процедуры по сбросу давления в топливной системе в топливной магистра-

•

ли остается некоторое давление. Перед отсоединением топливной магистрали нужно накрыть
это место ветошью или аналогичным материалом, чтобы предотвратить разбрызгивание то-
плива.

Если при работе на топливной системе произошла утечка топлива, следует немедленно уда-

•

лить пролитое топливо.

  ВНИМАНИЕ

Будьте осторожны, чтобы НЕ ПОВРЕДИТЬ отсоединенную топливную магистраль или штуцеры.

•

Во избежание попадания посторонних частиц в соединения или штуцеры, закройте их пласти-
ковыми пакетами или другими подходящими предметами.

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

Способ отсоединения всех соединений топливных тру-
бок при следующих процедурах показан на рисунке.

1.  Сбросьте давление в топливной системе

(

см. с. 08-10

).

2.  Выключите все электрооборудование и выключите

зажигание.

3.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

4.  Откройте крышку заливной горловины топливного

бака, поверните пробку заливной горловины в на-
правлении стрелки, как показано на рисунке, и вы-
пустите пары топлива из бака.

RT21080050

RT21080110
