44



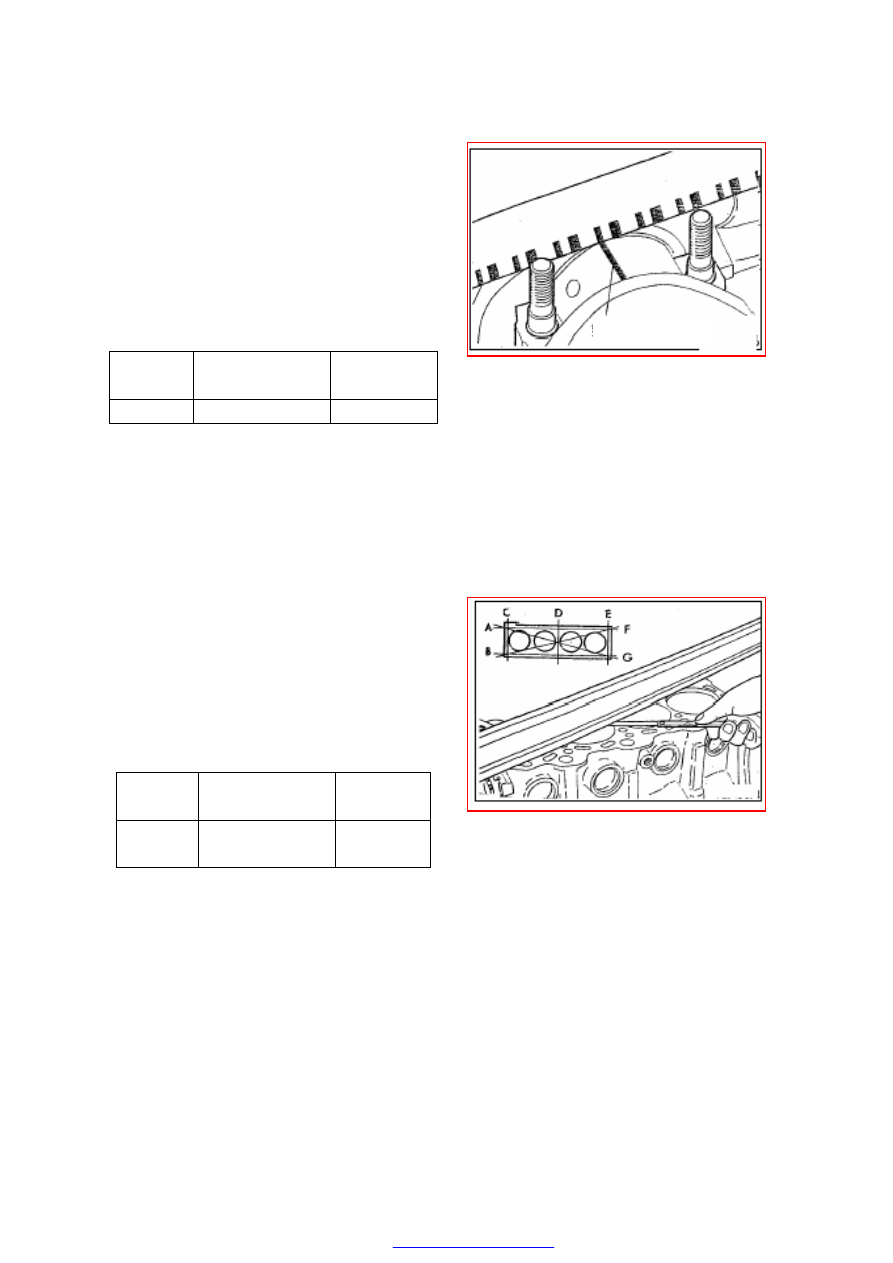

Loosen the connecting rod bolt, dismantle the
bearing  cap;  and  use  the  measuring  rule  on
the  clearance  gauge  packaging  bag  to
measure  the  width  of  the  widest  portion  of
the  flattened  clearance  gauge,  and  get  the
clearance value.




If  the  measured  clearance  exceeds  limit,  you
should replace the connecting rod bearing.

Note:  When  replacing  bearing  bushing,  you
should  use  the  specified  brand  and  model  of
the same manufacturer.



Standard value

Wearing

limit

clearance

0.15

0.50



6)



Check  the  flatness  of  the  cylinder  block
surface.

a:



Clean the cylinder block surface.

b:



Use  ruler  and  feeler  gauge  to  check
whether  the  cylinder  block  surface  is
warped or not.

C:



If  the  warping  amount  is  excessive,
please rectify it.

If  it  exceeds  the  limit,  please  replace  the
cylinder block.

The  maximum  summation  of  the  permitted
worn  thickness  of  the  cylinder  block  and
cylinder head is:



Standard value

Limit

value

warping

amount

0.04







Plastic Gauge





45



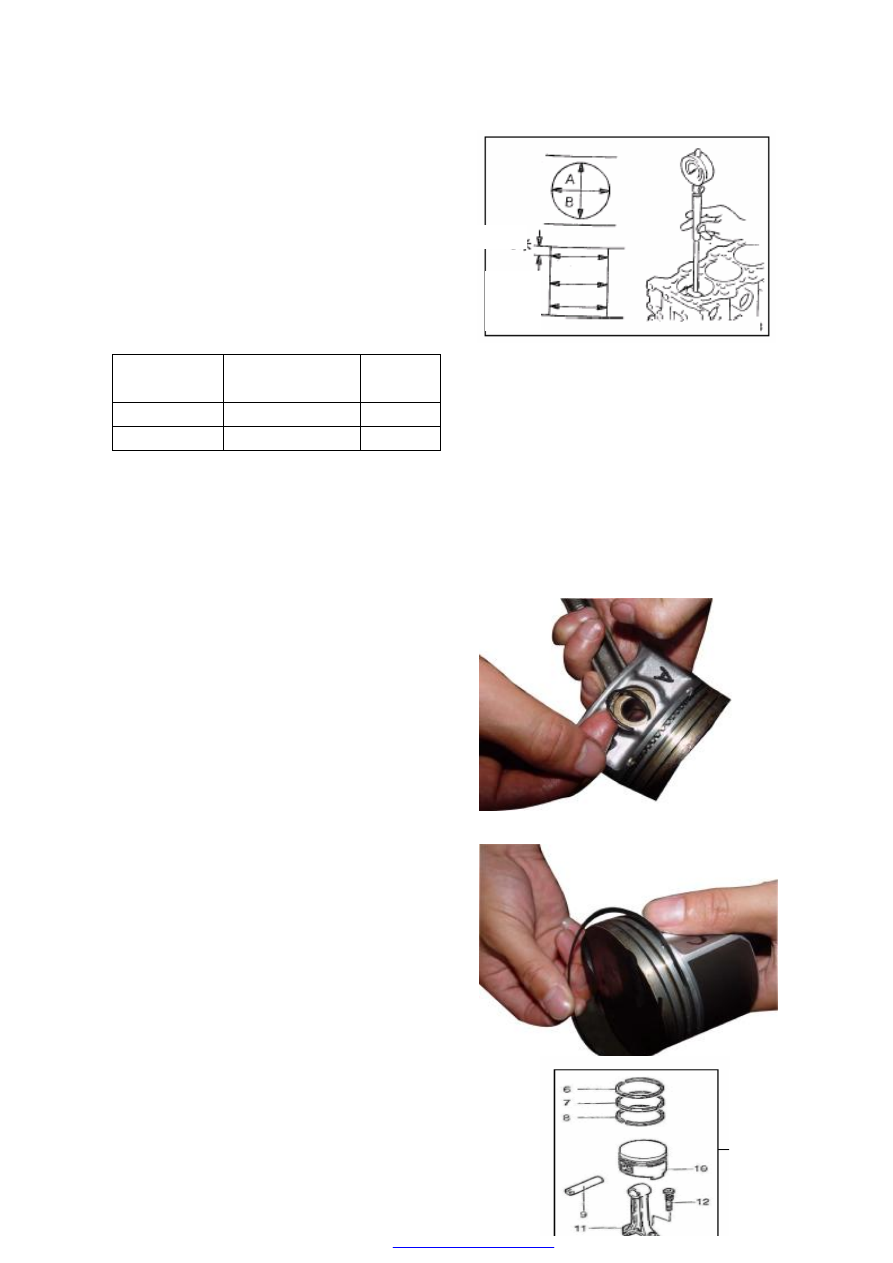

7)

Check the cylinder block

a:

Check whether there is scuffing or piston
scraping  on  the  cylinder  wall.  If  the
defect  exits,  please  dissection  the
cylinder  or  and  set  with  bushing  or
replace it.

b:

Use  cylinder  gauge  to  measure  the  inner
diameter and cylindericity.



Standard value

Limit
value







Cylindericity





Cylindericity=max.  cylinder  diameter-min.
cylinder diameter.

Measure the cylinder diameter in the A and B
directions,  and  calculate  the  cylindericity  in
the two directions and select the max value.



3.2.3  Installation

1)

Apply  oil  onto  the  piston  pin  and  in  the
piston  pin  hole,  and  use  piston  pin  to
connect  the  piston  with  the  connecting
rod,  and  then  mount  the  piston  pin
circlip.



2)

Mount  piston  ring.  Mount  all  the  rings
onto  the  piston  according  to  the
sequence:  the  bushing  ring  of  oil control
ring  upper  and  lower  blades,  second  air
ring,  first  air  ring.  Observe  the  piston
ring  direction  when  mounting  various
rings:  those  with  “TOP”  onto  it  shall  be
positioned  upwards.  Form  an  angle  by
crossing  the  two  blades  and  the  bushing
ring,  with  the  closed  angle  at  the
bushing  ring  joint  pointing  at  the  piston
top,  and  the  first  ring  and  second  ring
intersecting with the blades for 1200.





12 mm

Center

Bottom







46



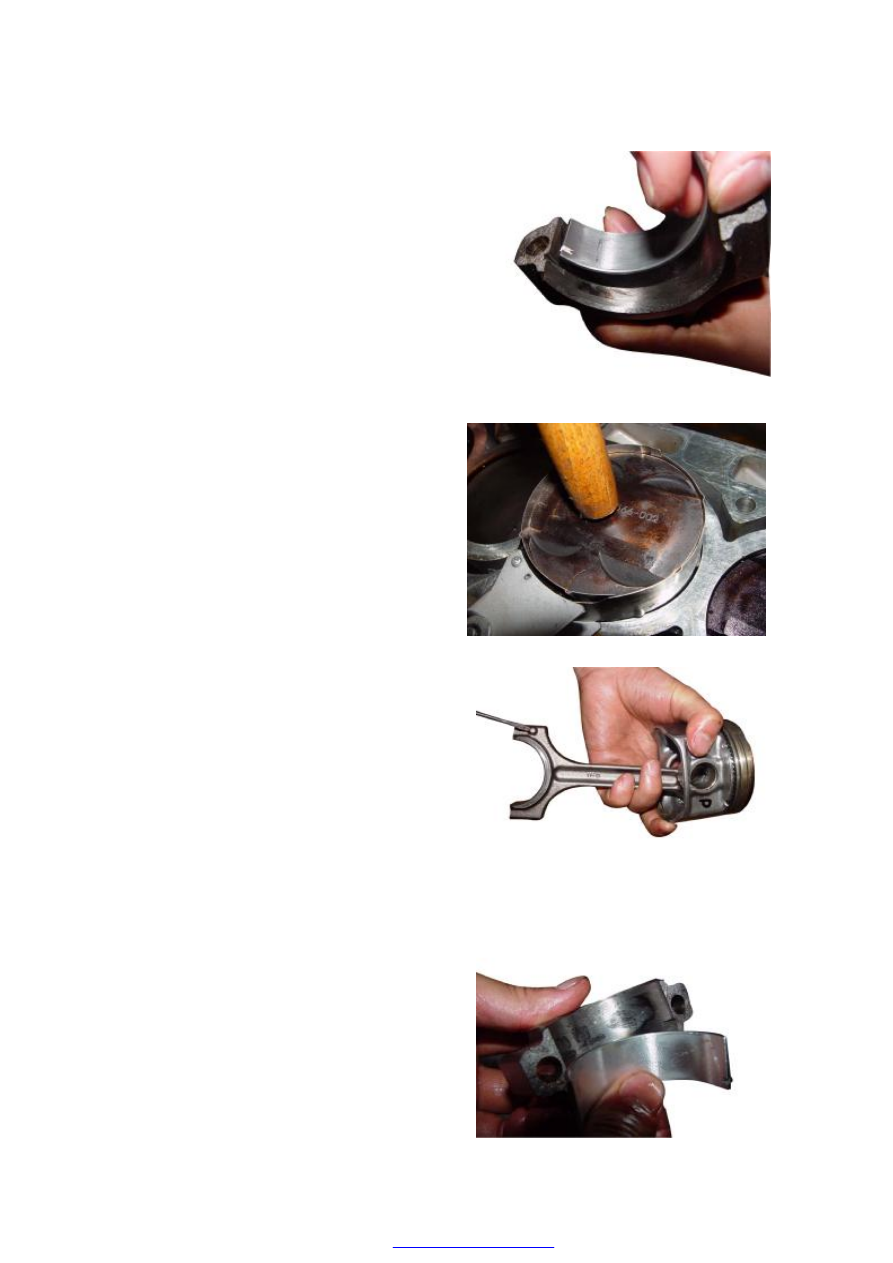

3)

Mount the connecting rod upper bearing
and connecting rod together.

Note:  The  bearing  notch  should  be  in
alignment  with  the  notch  on  the  connecting
rod.



4)

Apply  engine  lubricant  onto  the  engine
cylinder,  use  special  tools  to  clamp  the
piston  ring,  and  use  wood  handle  to
slightly  knock  on  the  piston  head  so  as
to  mount  the  piston  connecting  rod
assembly.

Note:  The  end  of  the  connecting  rod  with
points should point at the 1st engine cylinder,
and  be  consistent  with  the  direction  of  arrow
at the piston top surface.























5)

Mount the connecting rod lower bearing
and  connecting  rod  cap  together,  and
apply engine lubricant onto the bearing.

Note:  The  bearing  notch  should  be  in
alignment with the connecting rod notch.

6)



Latch  on  the  connecting  rod  cap  and
fasten the bolt.

Torque: 25±3N•m, and then screw  it for 90
°±5°.













47


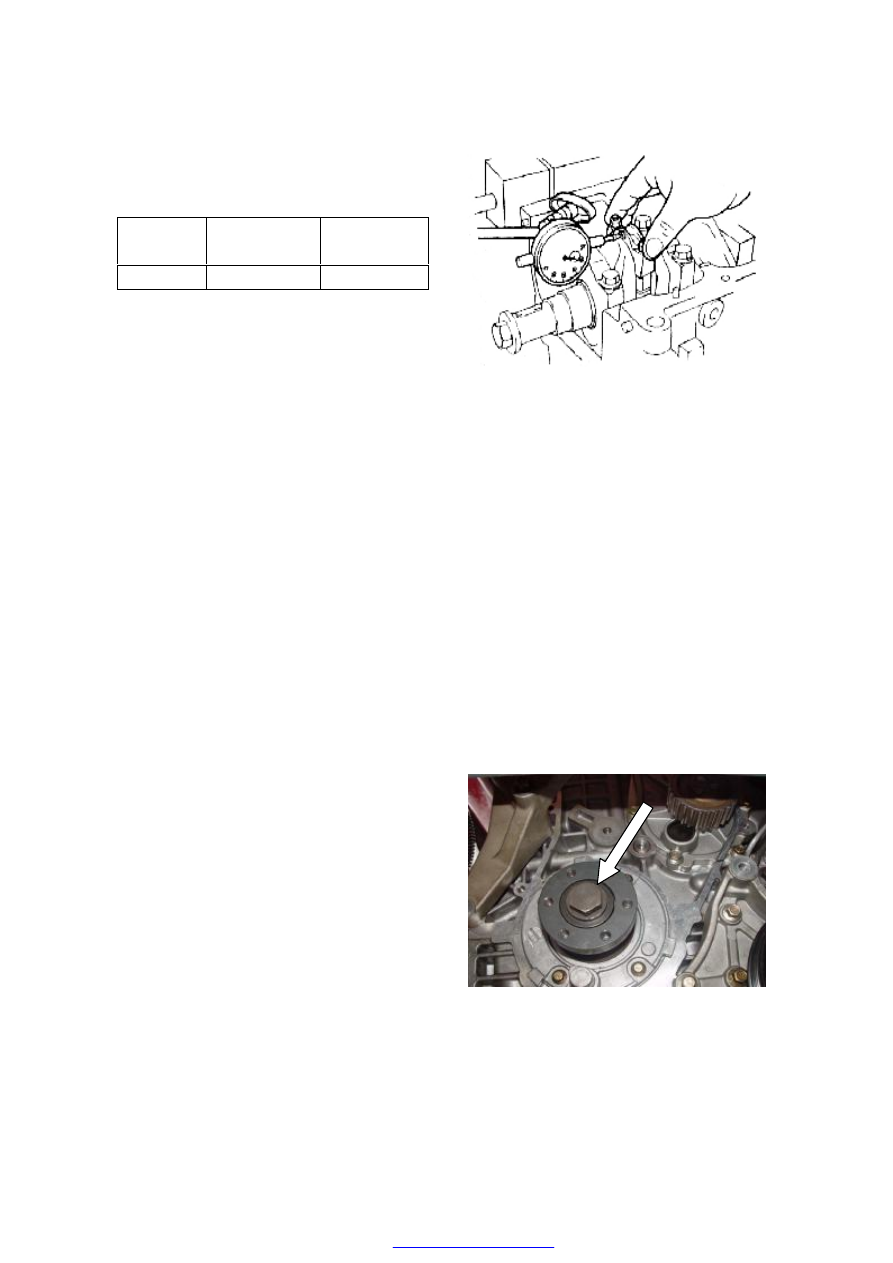

7)



Check  the  axial  clearance  of  connecting
rod  Use  micrometer  caliper  or  feeler
gauge to measure the axial clearance.

8)



Mount oil strainer.

9)



Mount oil pan.

10)



Mount cylinder.

11)



Mount timing belt.

4.Replacement of Front crankshaft oil seal

4.1



Needed tools and auxiliary materials

Ratchet  wheel,  ratchet  rod,  13#,  15#,  17#,
22#  sleeves,  13#open  end  wrench,  allen
wrench,  engine  lubricant,  special  tools  for
assembly oil seal.

4.2



Process of replacement

4.2.1



Process of removal

1)



Dismantle  the  timing  belt  (detailed
Process  of  removals  are  shown  in  the
“replacement of timing belt”).



Standard

value（mm）

Limit value

(mm)

Clearance

0.15

0.50



2)



Shift  the  car  into  the  5th  gear  and  step
on  the  brake,  use  torque  wrench  to
dismantle  the  bolts  connecting  the
timing  belt  pulley  and  crankshaft,  and
then take down the timing belt pulley.

Torque: 130±10, and then screw for 65°±5°.
