40



7)

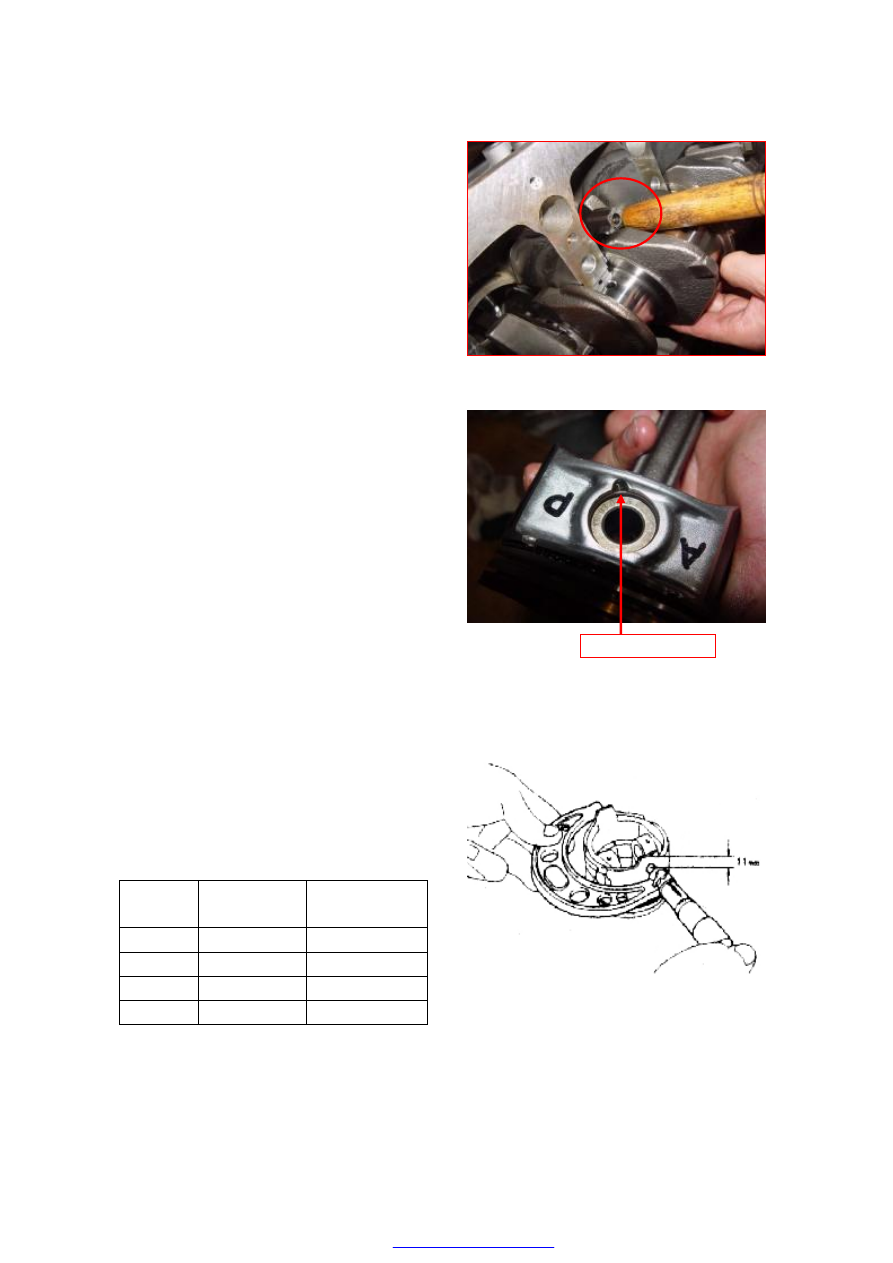

Use  wood  stem  to  uplift  the  connecting
rod  and  piston  slightly,  and  then
dismantle  the  piston  and  connecting rod
assembly.



8)

Take down the piston ring.

9)

Take  down  the  retainer  ring  of  piston
pin, and pull out the piston pin.

Note: Since  the tension  force of  retainer  ring
is  very  strong,  you  should  do  the  removal
work  carefully  in  order  to  avoid  hurting
person.



3.2.2  Inspection

I.

Check the piston

1)  Check the piston diameter.

Use  micrometer  caliper  to  carry  out
measurement  at  the  position  11mm  away
from  the  lower  part  of  piston  skirt  section  a
and along the vertical direction of piston pin.

Cylinder

No.

Standard

Size

Wearing

Limit

1

80.46±0.009



2

80.46±0.009



3

80.46±0.009



4

80.46±0.009



Please replace the piston when  it exceeds the
wearing limit.







Locating Snap Ring





41



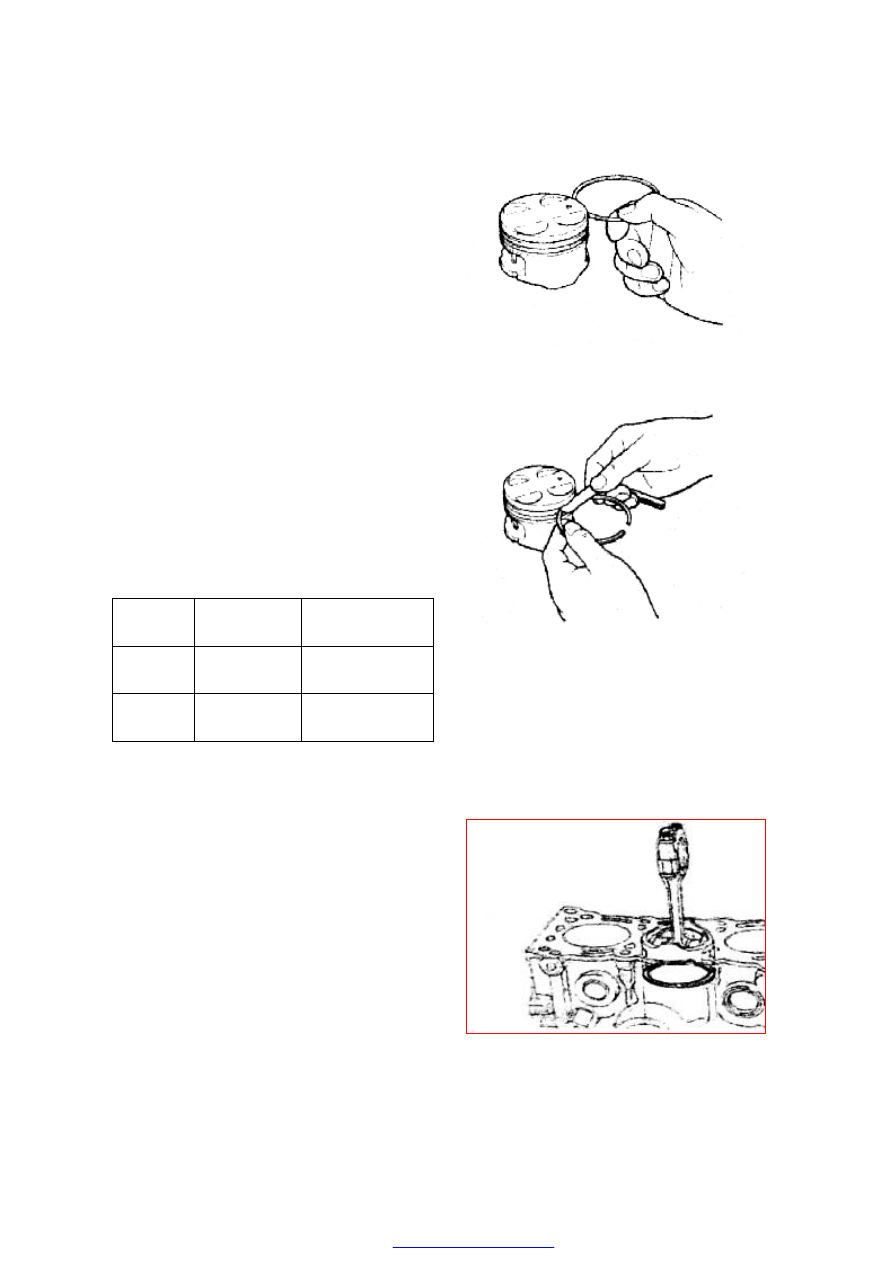

2)

Check the clearance between piston ring
and ring slot.

a.

Use  piston  ring  to  clean  up  the  carbon
deposit in the ring slot.



b.

Use  feeler  gauge  to  measure  the
clearance  between  the  piston  ring  and
ring slot.










Standard

value(mm)

Wearing limit

(mm)

First

ring

0.04--0.08



Second

ring

0.01--0.025



If  the  measured  clearance  exceeds  wearing
limit, please replace it with new piston.



3)

Check the end clearance of piston ring

a.

Put the piston ring at the position 45mm
below  the  top  surface  of  cylinder
aperture,  and  push  the  piston  ring  into
cylinder with piston.











42



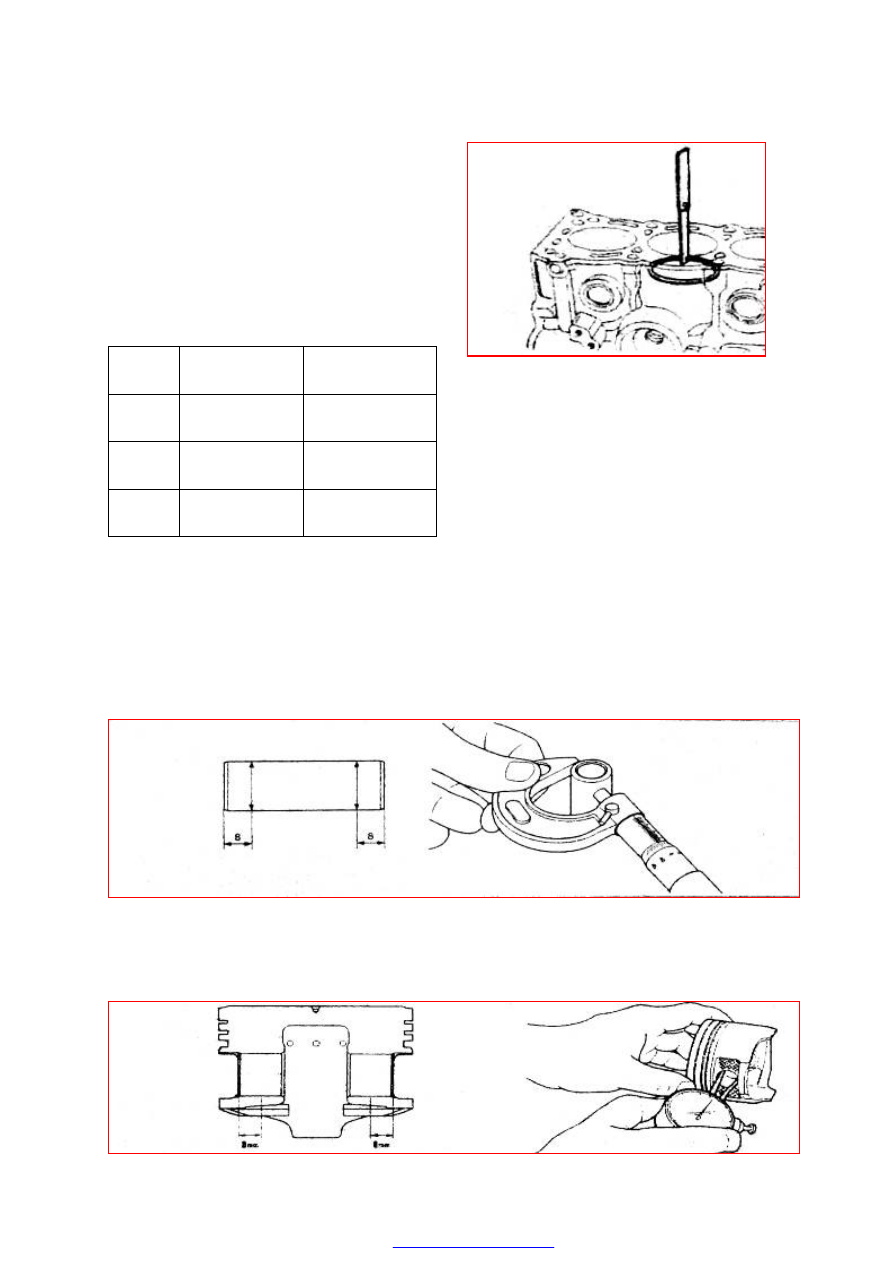

b.  Use feeler gauge to measure the orifice.











Standard value

(mm)

Limit (mm)

First

ring

0.2-0.4



Second

ring

0.4-0.6



Oil

ring

0.2-0.9





4)

Check the piston pin and the diameter of piston pin

a.

Use  micrometer  caliper  to  measure  the  outer  edges  of  the  part  shown  in  the  following
figure, and select the maximum value as the diameter size of piston pin.



b.

Use  inner  micrometer  caliper  to  measure  the  outer  edges of  the  parts of  the  piston  pin
hole shown in the following figure, and select the minimum value as the diameter size of
piston pin hole.





43





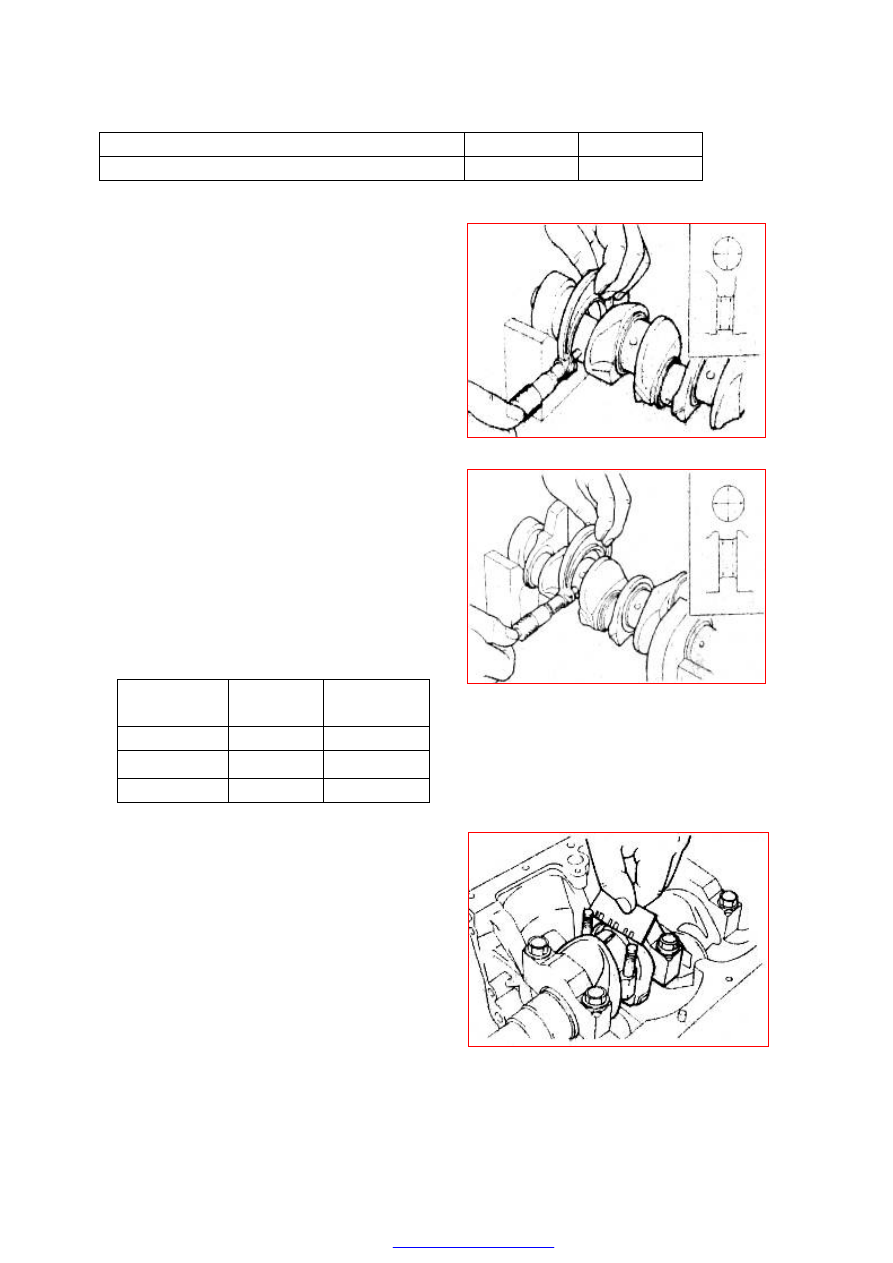

Standard size

Wearing limit

Clearance between piston pin and piston pin hole

0.002-0.013





5)



Check  the  connecting  rod  journal  and
the connecting rod bearing.

a.



Check  the  diameter  of  connecting  rod
journal.

Use  micrometer  caliper  to  measure  the
connecting rod journal.





Rotate  the  crankshaft  for  90°,  and  carry  out
measurement.

Calculate  the  roundness  and  cylindericity
after two measurements.








Standard

value

Wearing

limit

Diameter





Roundness





Cylindericity







b.



Check the radial clearance of connecting
rod bearing.

Use  clearance  gauge  to  measure  the  radial
clearance  of  connecting  rod  bearing.  Firstly
clean  the  connecting  rod  journal  and
connecting  rod  bearing,  and  then  put  the
clearance  gauge  onto  the  journal,  and  fasten
the bearing bush to specified torque.

Note:  The  crankshaft  should  not  be  rotated
during this process.
