28



2.2.3



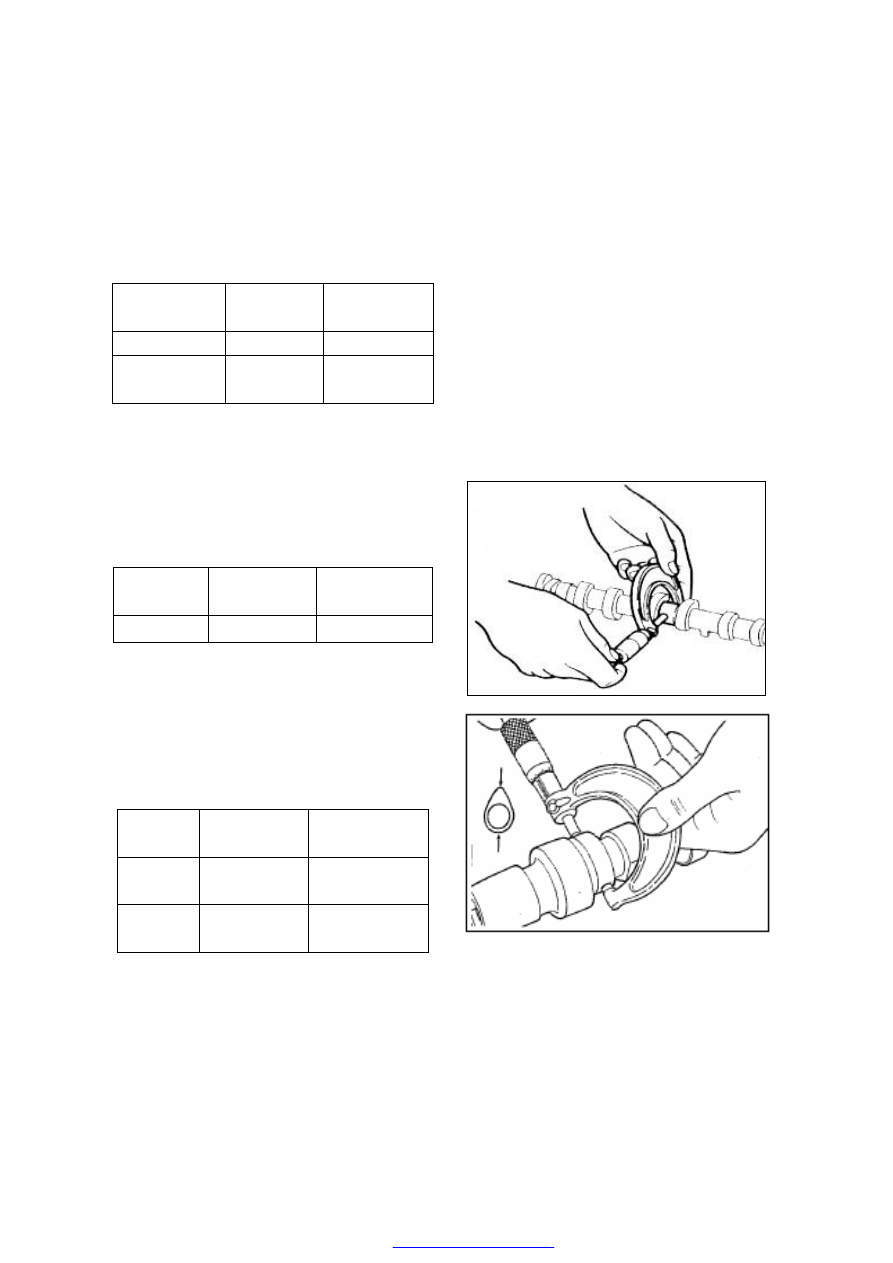

Check

1)



Check the valve spring.

Use  caliper  rule  to  check  the  free  length  of
valve  spring  and  the  length  specified  in
special pressure.



Standard

Value(mm)

Limit

value(mm)

Free length

47.7



Length of

620N

32



Replace  with  the  new  valve  spring  if  the
measured value exceeds the limit value.



2)



Check camshaft

Use  micrometer  caliper  to  measure  the
diameter of camshaft.



Standard

value(mm)

Limit value

(mm)

Diameter

0.15

0.20

Replace  with  the  new  camshaft  if  the
measured value exceeds the limit value.



3)



Check the camshaft

Use micrometer caliper to measure the length
of camshaft.



Standard

value (mm)

Limit value

（mm）

Intake

camshaft

0.15

0.20

Exhaust

camshaft

0.15

0.20

Replace  with  the  new  camshaft  if  the
measured value exceeds the limit value.







29



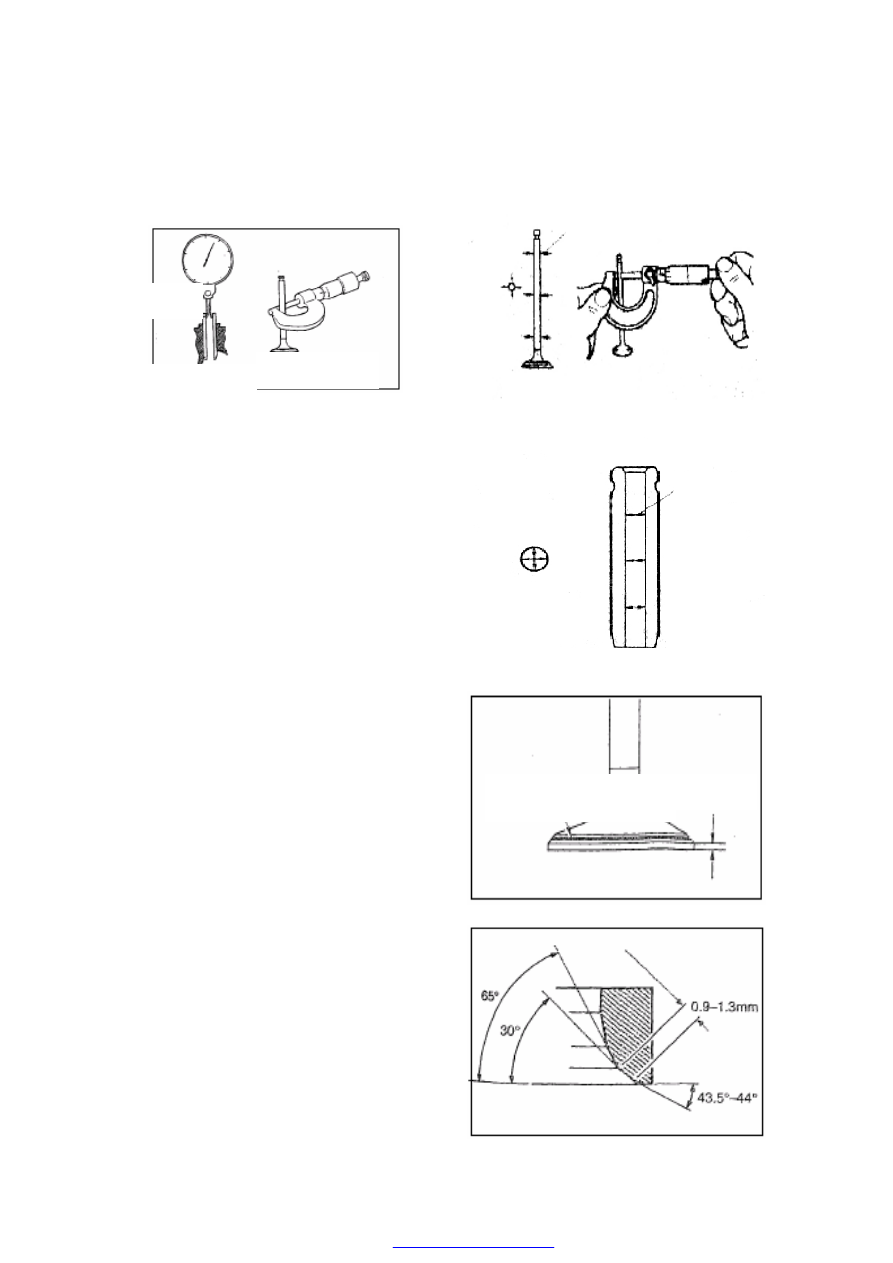

4)



Check the diameter of value stem

a:



Use  micrometer  caliper  to  measure  the
diameter of valve stem.





B:



Use  inner  micrometer  guage to  measure
the inner diameter of valve guide.

C:



Calculate  the  difference  of  measured
value and the clearance.

If  they  exceed  the  specified  limit  values, the
value  or  guide  shall  be  replaced  more
necessarily.



D:



Check the contact bandwidth of valve.



E:



Check the valve seat insert.



Valve

Guide

Outer Diameter

Of Valve Stem

Inner Diameter Of

Valve Guide



Measuring Point



Measuring Point



Contact Position (Should Be

At The Center Of Slope.)

Edge

Thickness





30







Standard

value

Limit
value

IN

￠5.98±0.008



Outer diameter

of valve stem

(mm)

EX  ￠5.96±0.008



IN

￠5.4±0.1



Inner diameter

of valve guide

(mm)

EX

￠5.4±0.1



IN

0.02



Clearance

(mm)

EX

0.04



IN

0.3±0.15



Thickness of

value top

（mm）

EX

0.3±0.15



2.2.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.

Note:

1)



Dismantle  the  valve  springs  in  two  groups
with  1st  and  4th  cylinders  in  one  group,  2nd
and  3rd  cylinders  in  the  other  group.  When
the  piston  runs  tothe  top  dead  center  of  1st
and  4th  pistons,  you  should  dismantle  the
valve  springs  of  the  1st  and  4th  cylinders,
replace  the  valve  oil  seal,  and  mount  valve
springs  immediately.  When  the  piston runs to
the  top  dead  center  of2nd  and  3rd  cylinders,
you  should  replace  the  valve  oil  seal.  Thus,
you  can  prevent  the  valve  from  falling  into
the cylinders, reducing unnecessary troubles.

2)



Apply  engine  lubricant  onto  the  oil  seal  lip
when installing the valve oil seal.







31

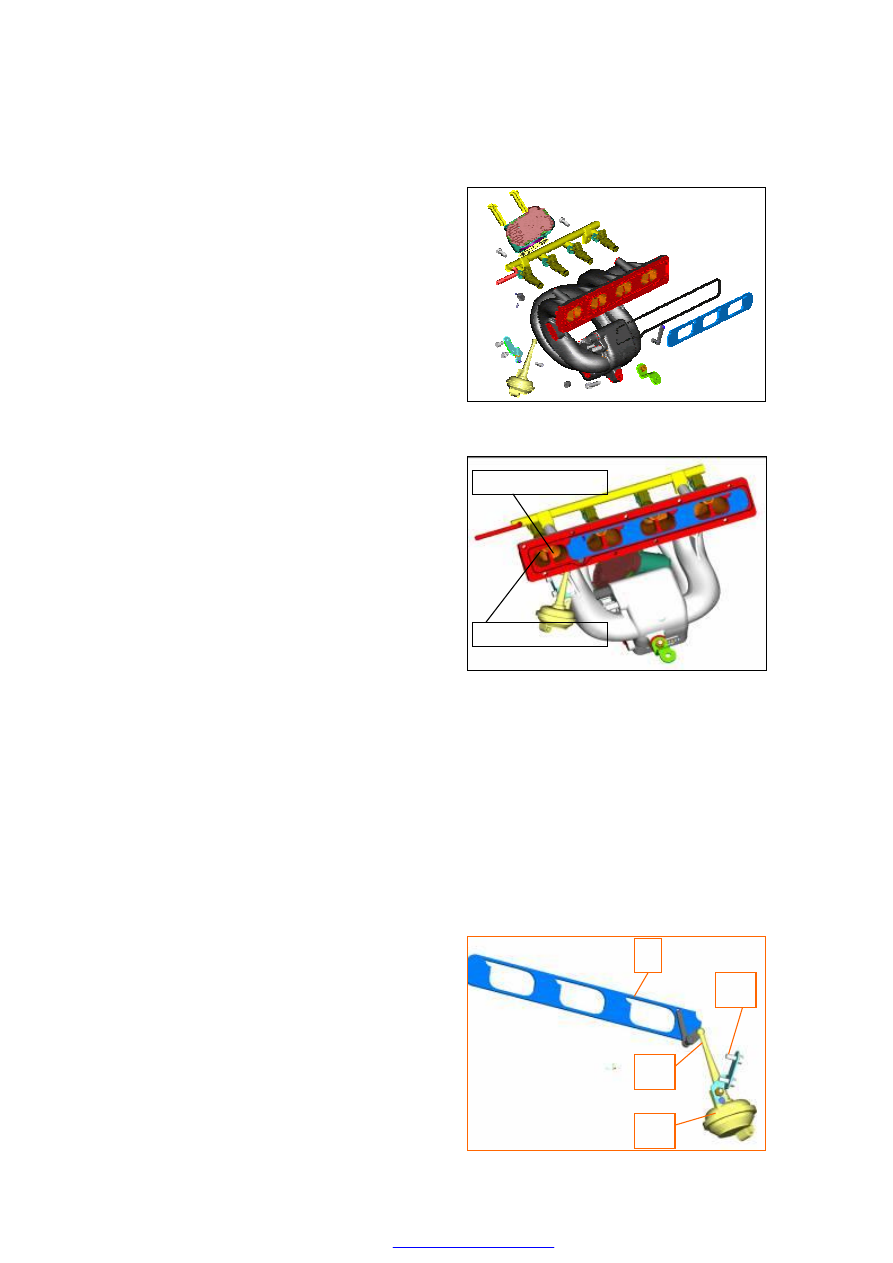

SECTION II INTRODUCTION TO NEW ENGINE

TECHNOLOGIES——CBR& VVT

1. CBR PROFILE

CBR principle and structure

By  controlling  the  organization  modes  of  air
flow  (eddy  flow  and  turbulent  flow),  CBR
(Controlled Bum Rate) can  improve the burn
rate,  reduce  displacement,  and  boost  the
economical efficiency of fuel.



This engine adopts sliding plate CBR.



●  When  the  engine  operates  at  low  speed,

the vacuum actuator shall drag the sliding
plate  to  move  towards  the  direction
shown  in  the  figure  by  use  of  rocker
assembly,  and  the  neutral  air  passage
shall  be shut off basically (there  is only  a
gap  on  the  top  right  corner).  The  mixing
of oil mist and air  mainly depends on the
eddy  flow  of  air  intake  provided  by
tangential  air  duct,  thus  improving  the
combustion status.

●  When  the  engine  operates  at  high  speed,

CBR  control  valve  shall  cut  off  the
vacuum  condition  of  vacuum  actuator;
thanks to the spring  functions, the sliding
plate  shall  return  to  the  position
illustrated  in  the  figure,  and  the  neutral
air  duct  shall  also  be  opened,  which
increases  the  turbulent  flow  of  air  intake
and improve the maximum power.



Structure of sliding plate

1)  Sliding plate

2)  Rocker and shaft assembly

3)  Bracket

4)  Vacuum actuator







Tangential Air Duct

Neutral Air Duct



1

2

3

4
