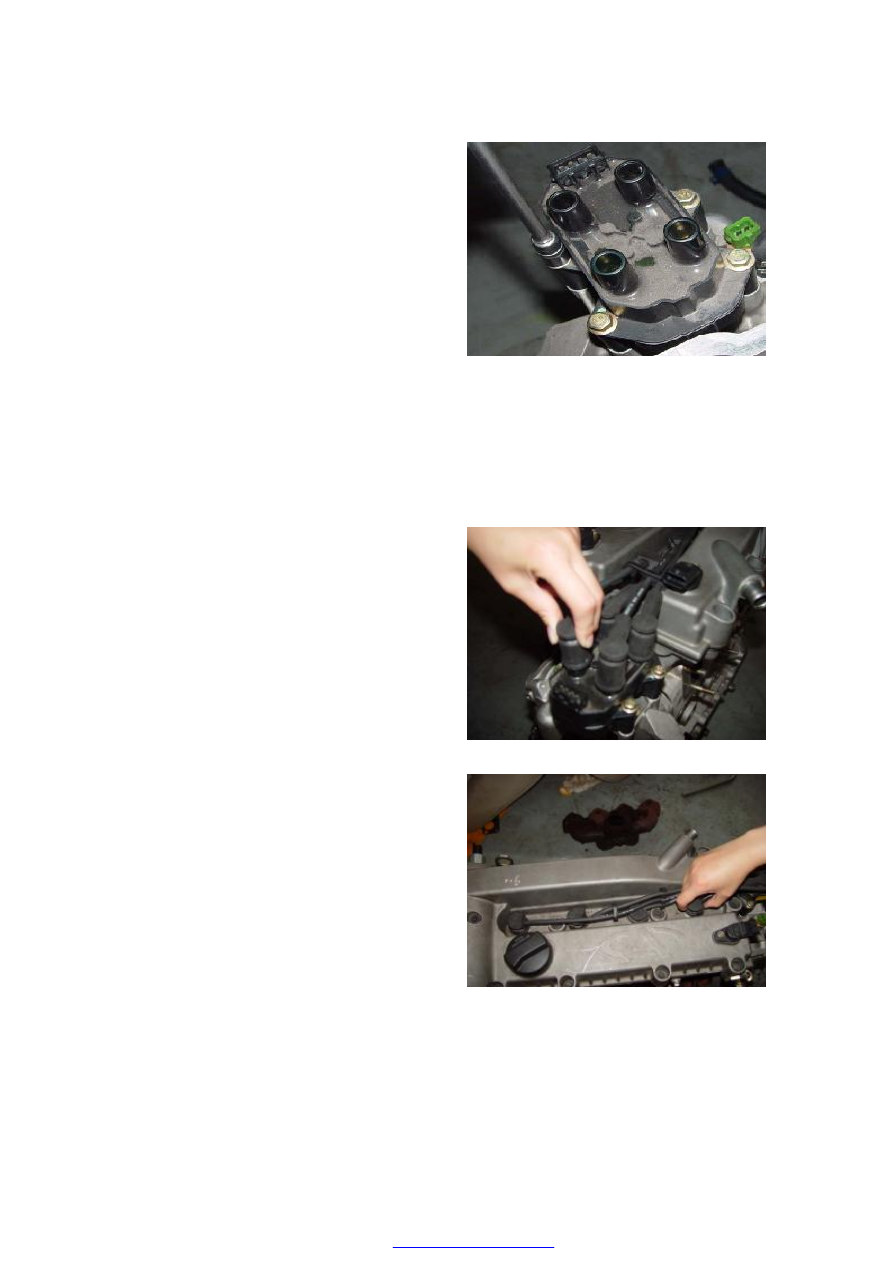

20



3)

Use  10#  sleeve  to  dismantle  the  fixed
bolts of ignition coil.











8.3  Installation steps

Installation  steps  is  opposite  to  Process  of
removal.





9 Replacement of High Voltage Cable

9.1  Process of removal

1)

Remove  one  end  of  the  high  voltage
cable from the ignition coil.



2)

Pull  out  the  connection  end  of  high
voltage  cable  and  sparking  plug,  and
dismantle the high voltage cable.

Note: If the spare parts of high  voltage cable
corresponding  to  various  cylinders  are
ordered,  you  can  replace  the  high  voltage
cable of single cylinder; otherwise,  you must
replace the assembly.





9.2  Installation steps

The  installing  steps  are  reverse  to  those  for
removal.













21



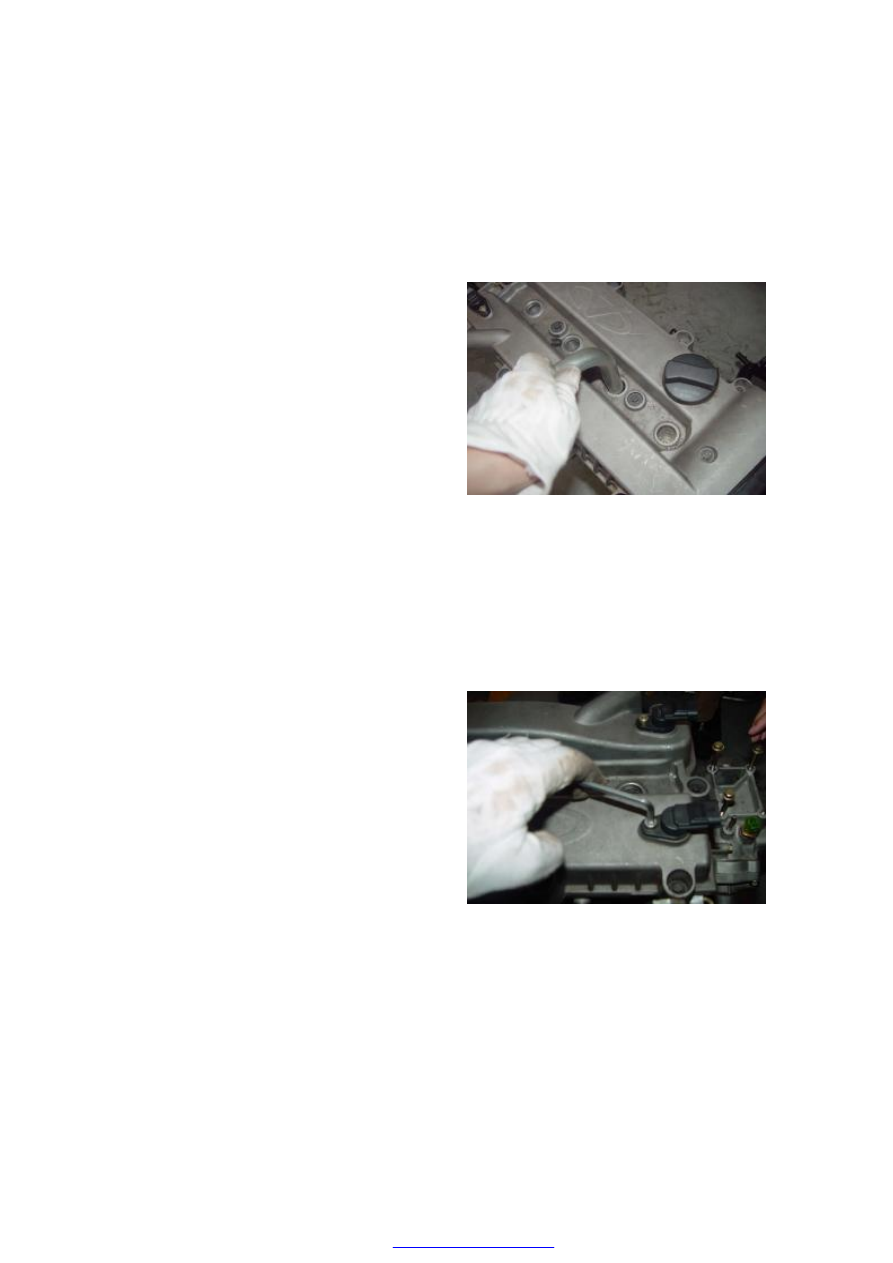

10 Replacement of Sparking Plug

10.1



Needed tools

Carry-on wrenches

10.2



Process of removal

1)



Pull  out  the  connection  end  of  high
voltage cable and sparking plug.

2)



Use  carry-on  wrenches  to  screw off  the
sparking plug.

Torque:



10.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.



11



Replacement  of  Camshaft  Position
Sensor

11.1



Needed tools

Allen wrench

11.2



Process of removal

1)



Put  the  ignition  key  at  the  position  of
OFF, and shut off the sensor plug.

2)



Use  allen  wrench  to  loosen  the  sensor
fixed bolt





11.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

Installation  precautions:  In  the  case  of
installation,  you  should  apply  a  layer  of  oil
onto the O-type ring of sensor.









22



12 Replacement of Starter

12.1



Needed tools and auxiliary materials

A  set  of  open  end  wrenches  and  a  set  of
sleeve wrenches.

12.2



Removal

1)



Dismantle  the  conductor  of  engine  oil
dipstick.  Loosen  the  bolts  connecting
the  engine  oil  dipstick  with  cylinder
block and intake manifold.

Note:  After  pulling  out  the  conductor  of
engine  oil  dipstick,  you  should  immediately
use  clean  gauze  to  block  up  the  hole  in  the
cylinder  block  in  order  to  prevent  outer
substances entering into the cylinder block.

2)



Loosen  the  two  bolts  connecting  the
starter and transmission.

3)



Take  out  the  starter  and  remove  the
electric plugs of it.

12.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.

13 Replacement of Oil Filter

13.1



Needed tools and auxiliary materials

Special tools for oil replacement, engine oil.

13.2



Removal

Use  special  tool  to  clamp  the  oil  filter,  and
rotate it counterclockwise to dismantle it.

13.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.  Please  fill  adequate  engine  oil  after
assembling the oil filter.





23

CHAPTER III    ENGINE BLOCK

SECTION I ENGINE CYLINDER HEAD

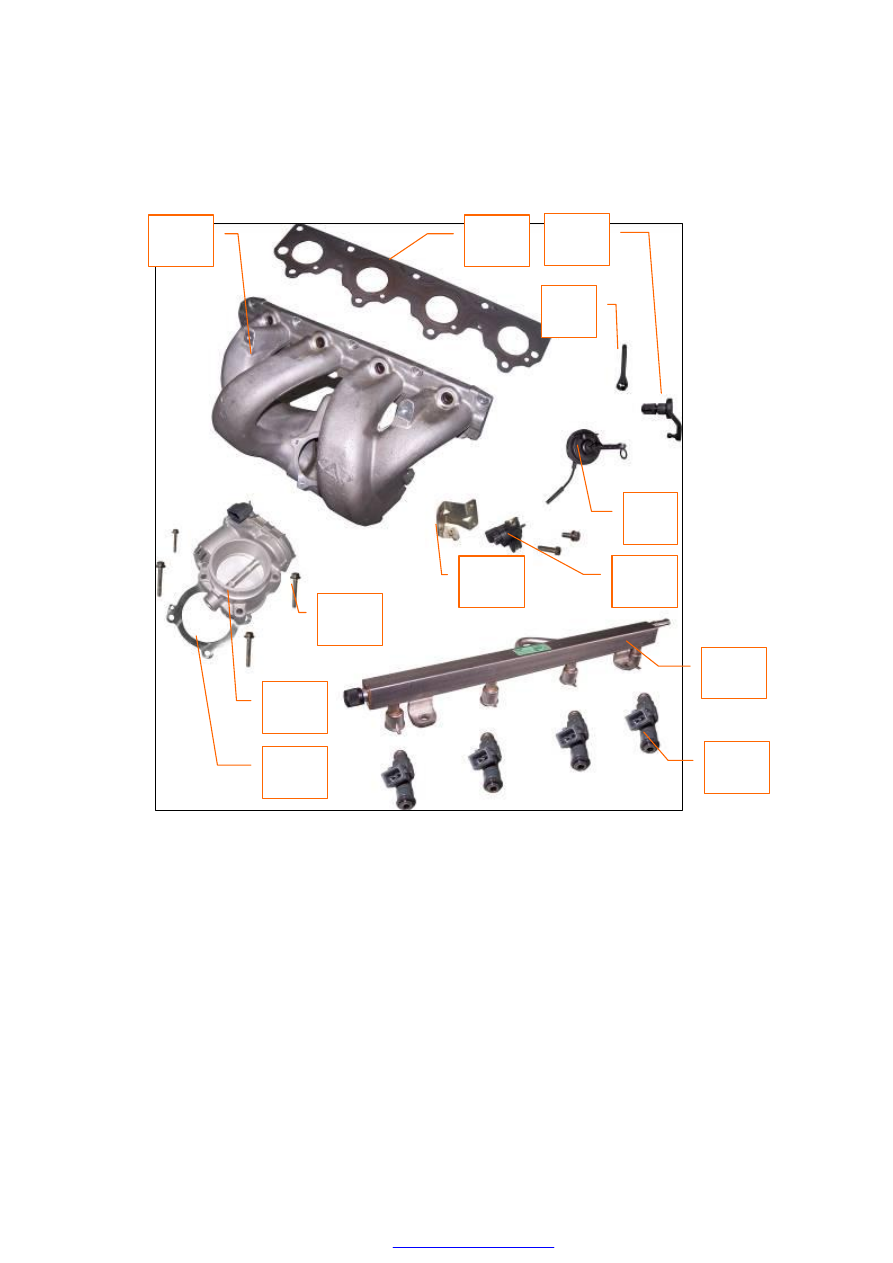

1. Structure Diagram





















































1. Pad-Intake Manifold

2. Intake Manifold Assembly

3. Hexagonal Flange Bolt

4. Throttle Valve Assembly

5. Gasket-Throttle Body Assembly

6. Oil Injector Assembly

7. Fuel Delivery Pipe Assembly

8. CBR Position Sensor

9. Bracket-Actuator

10. Actuator

11. Rocker 2-CBR System

12. Rocker 1—CBR System

4

8

7

6

2

12

10

1

3

5

9

11
