16



2)



Lift down the wire harness plug.

3)



Dismantle  the  dynamo  belt. （ The
removal  methods  are  detailed  in  the
“replacement of dynamo belt”.

4)



Dismantle  the  intake  manifold.  Detailed
sequences are shown in “the removal of
intake manifold  ”.

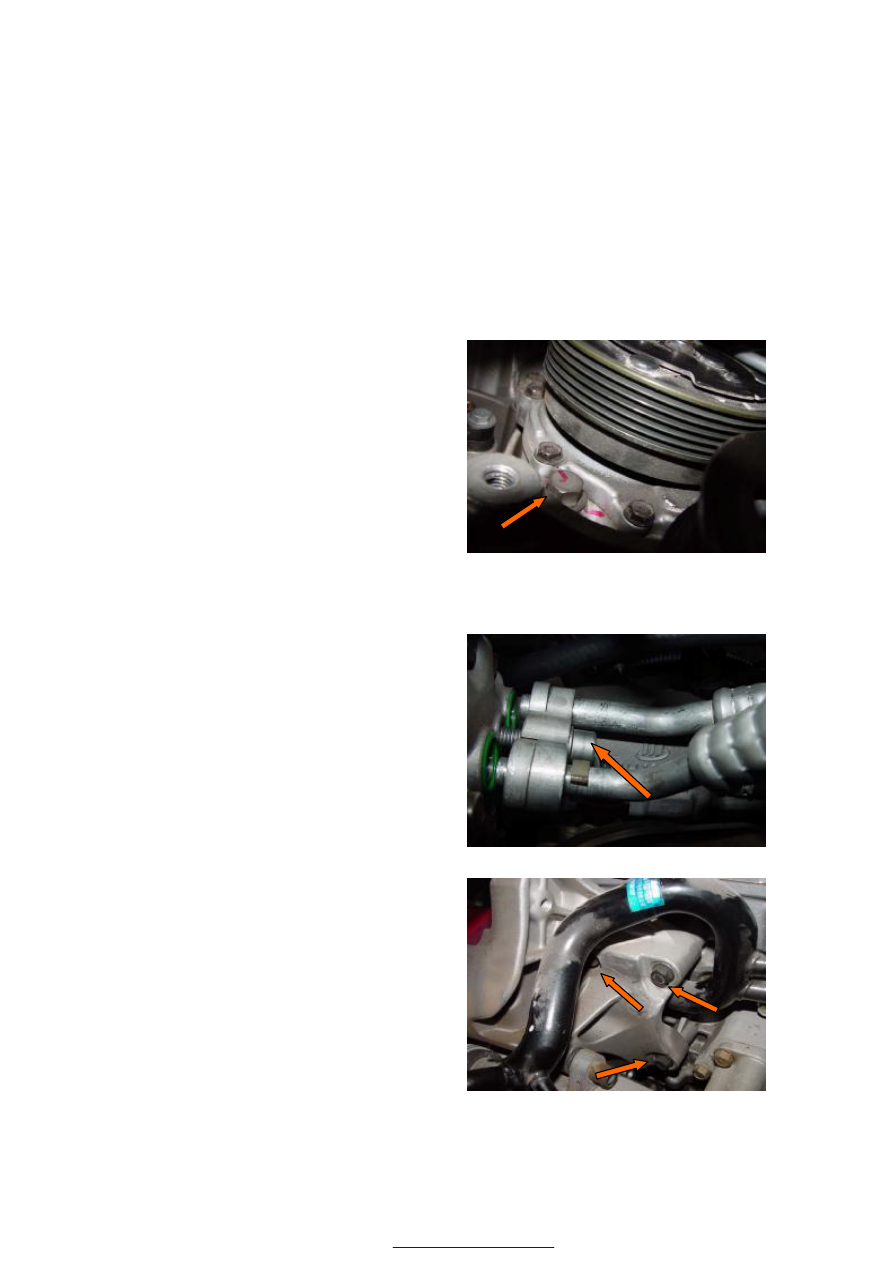

5)



Loosen  the  bolt  (I)  connecting  the  A/C
compressor and fixed bracket.











6)



Loosen  the  bolt  (II)  connecting  the  A/C
compressor and fixed bracket.



7)



Use  allen  wrench  to  dismantle  the  bolts
connecting  the  A/C  compressor  and
pipes.

Note:  After  removing  the  A/C  pipes,  you
should use clean gauze to block up the mouth
of  A/C  pipes  in  order  to  prevent  outer
substances from falling into the A/C pipes.



8)



Dismantle  the  three  fixed  bolts  of  A/C
fixed bracket.











17



9)



Carefully  handle  the  bracket  and  A/C
compressor, and dismantle them.

3.3



Installation steps

Installation  steps  is  opposite  to  Process  of
removal.

4 Replacement of Power Steering Pump

4.1



Needed  tools  and  auxiliary  materials
17#open

end

wrench,ratchet

wheel,ratchet rod, power steering oil.

4.2



Process of removal

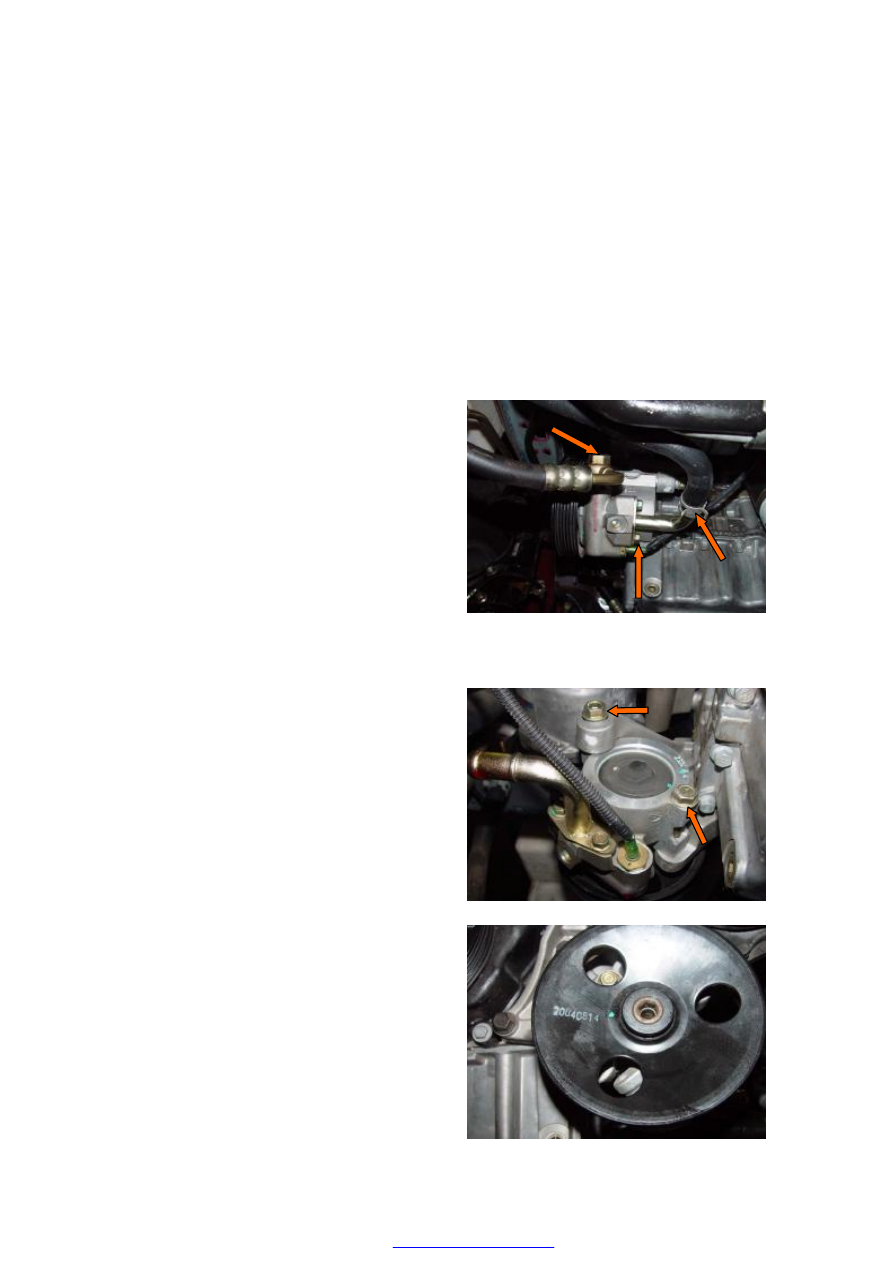

1)



Pull  out  the  harness  plugs  of  power
steering switch: use17#open end wrench
and vice clamp to loosen the connecting
bolts of oil pipe and clips, and discharge
the power steering oil.



2)



Dismantle  the  dynamo  belt.  Detailed
removal  methods  are  shown  in  the
“displacement of dynamo belt”.



3)



Dismantle  the  bolt  connecting  power
steering oil pump and bracket.



4)



otate  the  steering  pump  pulley  to  make
the fixed bolt exposed, and then screw it
off.  At  this  time,  you  can  dismantle  the
power steering pump.











18



4.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

5 Replacement of Idler

5.1



Needed tools and auxiliary materials

Ratchet wheel wrench, 13# ,15# sleeves

5.2



Process of removal

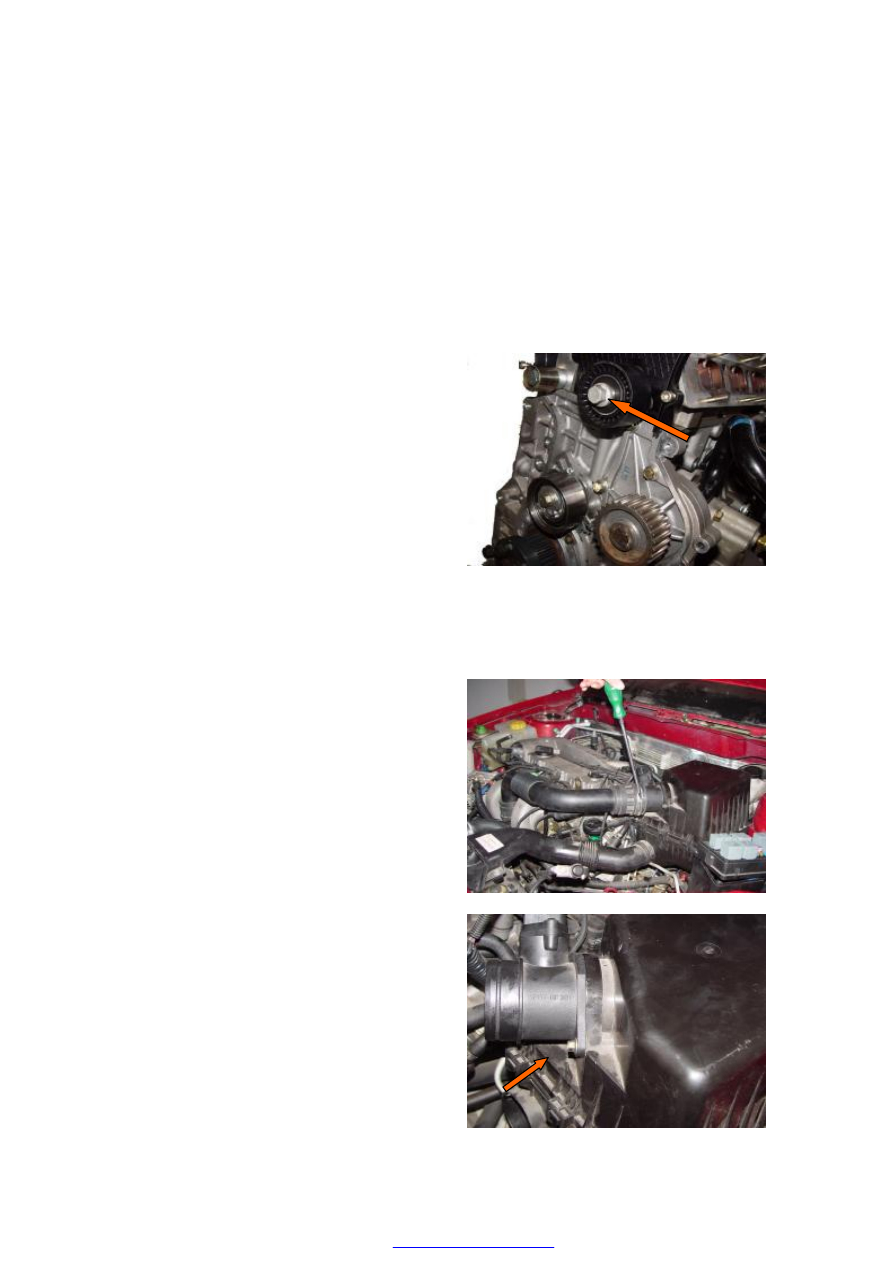

1)



Dismantle  the  dynamo  belt.  Detailed
sequences are shown  in the “removal of
dynamo belt”.

2)



Dismantle  the  bolts  connecting  the  idler
and engine/, and undo the idler wheel.

5.3



Installation steps

Installation steps is opposite to the Process of
removal.



6 Replacement of Air Intake Flow Sensor

6.1



Needed tools

Ratchet  wheel,  ratchet  rod,  10#  sleeve,  and
slot head screwdriver.

6.2



Process of removal

1)



Pull out the plugs connecting the sensor
and  wire  harness,  and  use  slot  head
screwdriver  to  loosen  the  clamp  at  the
connection  point  of  air  intake  hose  and
air cleaner.



2)



Screw  off  the  bolts  connecting  the
sensor  and  air  cleaner,  and  then
dismantle the sensor.











19



6.3



Installation steps

The  installing  steps  are  reverse  to  those  for
removal.

7 Replacement of Air cleaner Core

7.1



Needed tools

Right-angled screwdriver.

7.2



Process of removal

1)



Undo  the  clips  around  the  air  cleaner
case.

2)



Uplift  the  filter  case  and  take  out  the
filter paper.

7.3



Installation steps

Installation  steps  are  opposite  to  the  process
of removal.

8 Replacement of Ignition Coil

8.1



Needed tools

Ratchet wheel, ratchet rod, 10# sleeve.

8.2



Process of removal

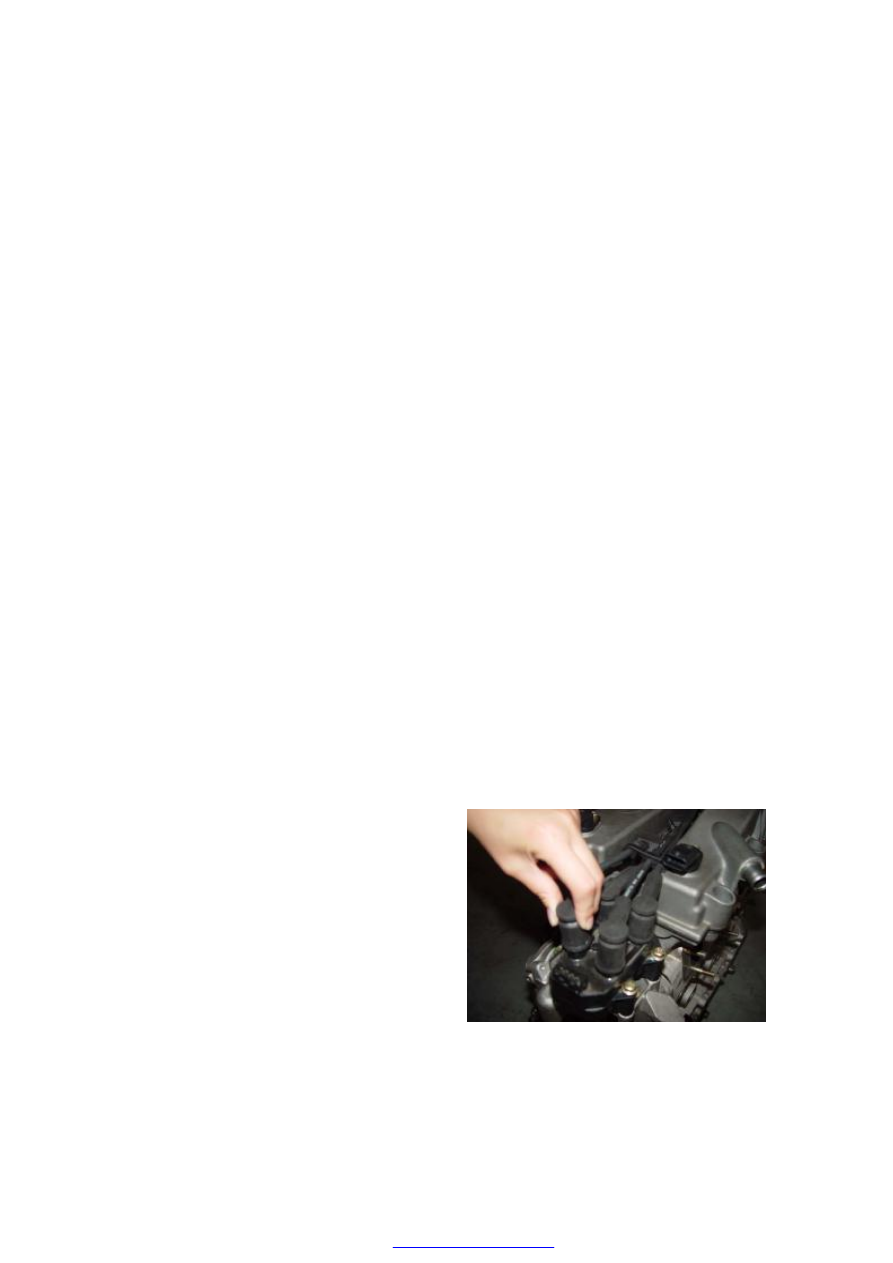

1)



Put  the  ignition  switch  key  at  the  OFF
position,  and  pull  out  the  ignition  coil
plug.



2)

Remove the high voltage cable  from the
ignition coil.
