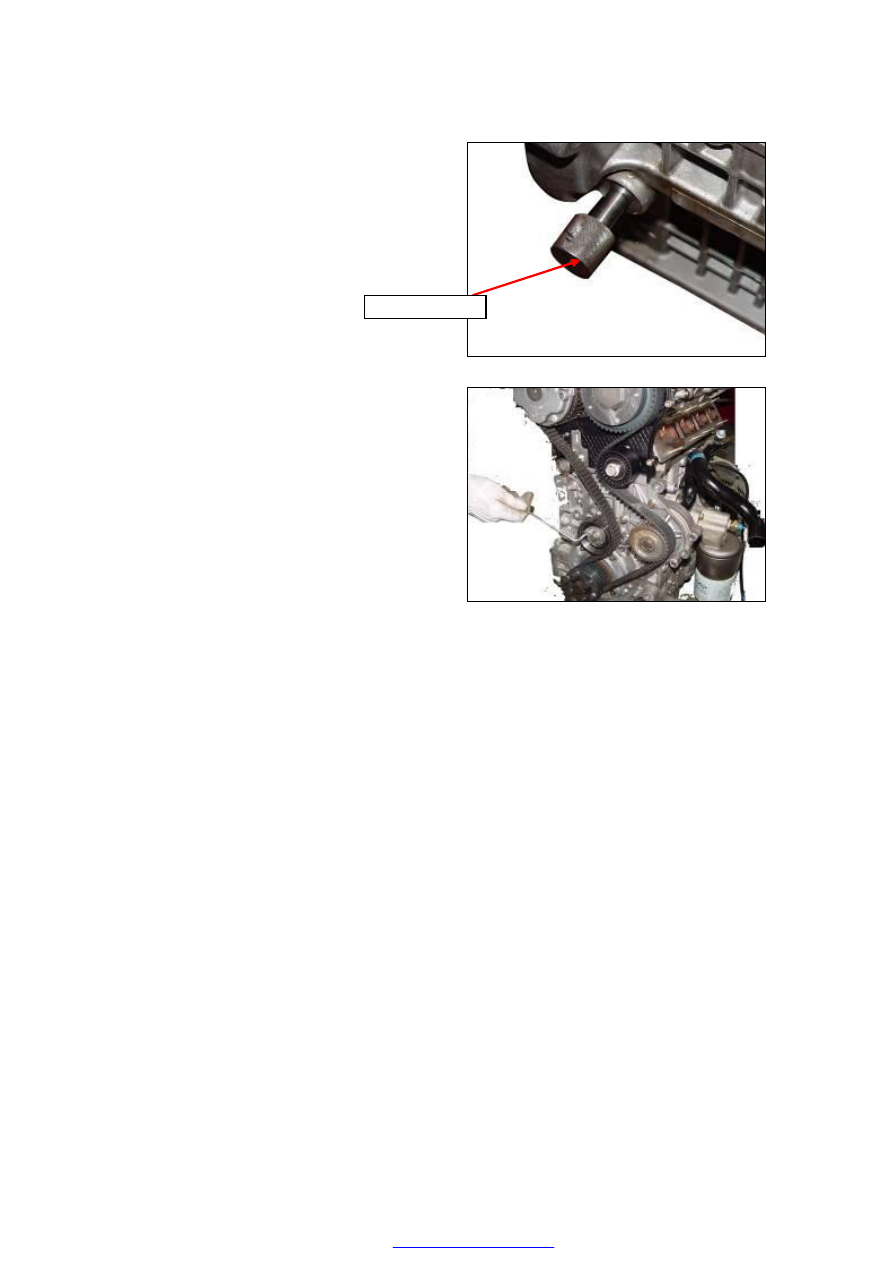

Crankshaft phase alignment

Screw  off  the  bulkhead  of  cylinder  block,
screw  the  crankshaft  tool  into  it,  rotate  the
crankshaft

until

the

crankshaft

tool

completely  clamps  the  crankshaft.  At  this
time,  the  crankshaft  cannot  rotate  clockwise
and counterclockwise.



8.



Mount and strain the timing belt

Mount  the  timing  belt  in  the  position  shown
in  the  figure,  use  allen  wrench  to  rotate  the
tension  pulley  in  order  to  strain  the  belt,
fasten the tension pulley  bolt. And  fasten the
fixed  bolt of  air  intake  and  exhaust  camshaft
pulleys and the camshafts.

Torque:120±5Nm.



9.



Lift  down  the  special  timing  calibration
tools, and then fasten the valve chamber
cover, timing belt cover, the right engine
mounting  bracket  of  engine,  and
dynamo belt.





Crankshaft Tool





10

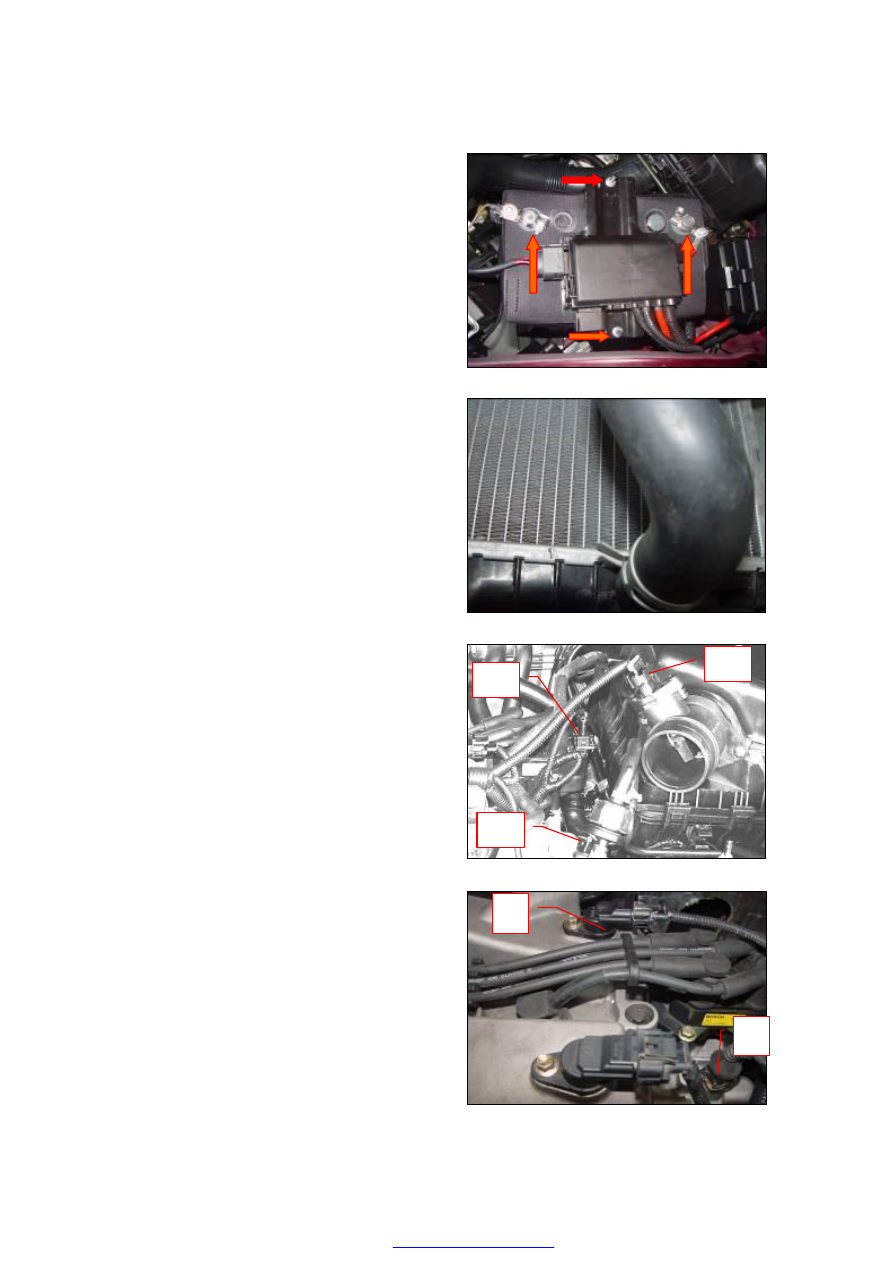

SECTION II LIFTING AND INSTALLATION OF ENGINE

1.  When the  ignition  switch  is  shut off,  you

can  pull  out  the  battery  earth  cable,
loosen  the  fastening  screw,and  dismantle
the battery.



2.  Loosen  the  condenser  drainpipe,  screw

off the expanded pot lid, and discharge all
the anti-freezing solution.



3.  Dismantle  the  airflow  lines  between  the

throttle valve case and the air flow meter,
dismantle  the  (a)  lead  connector  of  air
flow meter, (b) lead connector of  ignition
coil,(c)  lead  connector  of  canister
solenoid valve.



4.  Remove  the  (d)  the  wire  harness  plug  of

water  temperature  sensor,  and  (e)  wire
harness  plug  of  air  intake  and  exhaust
camshaft position sensor.









b

a

c



e

d



11


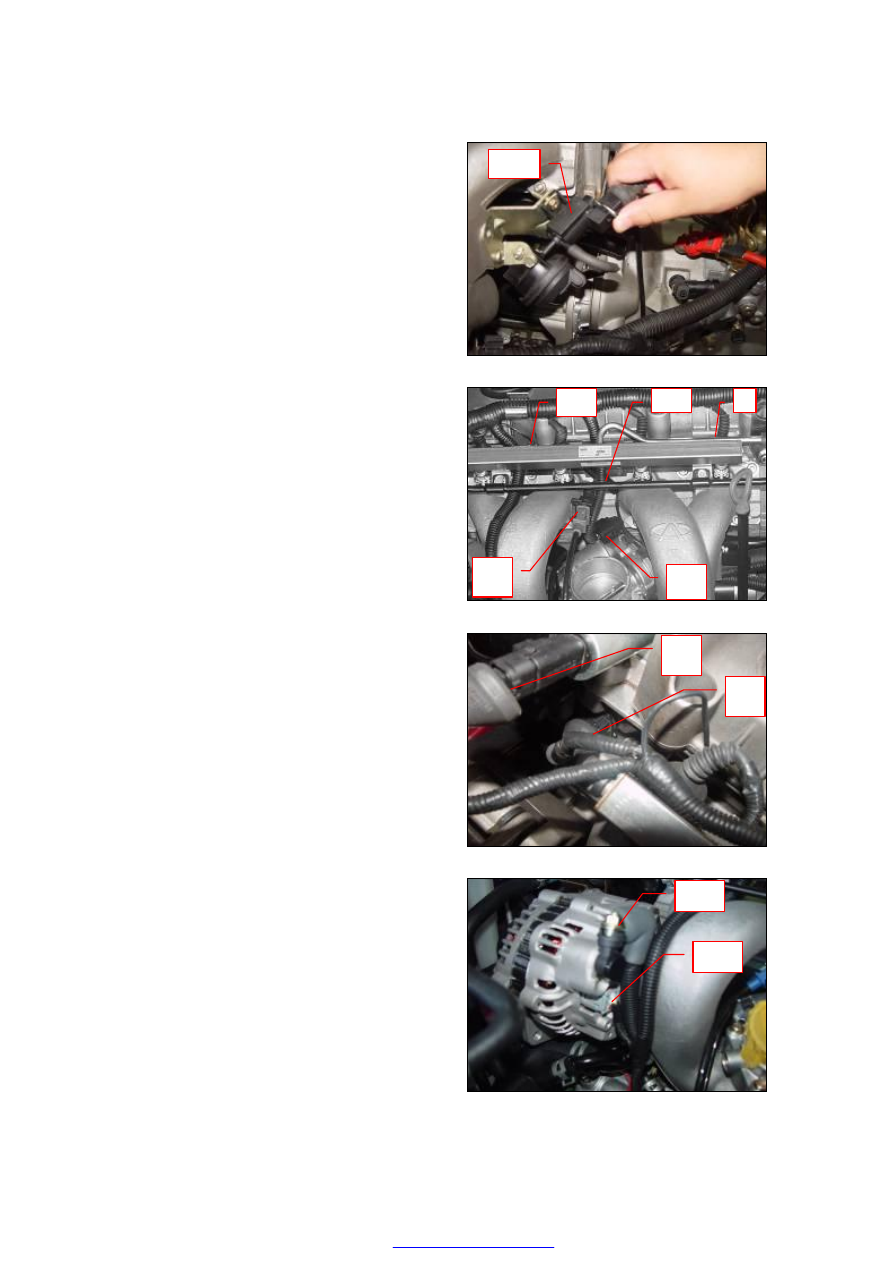

5.  Remove  the  (f)  the  harness  plug  of  CBR

solenoid valve.



6.  Dismantle  (g)  the  earth  cable  bolt  of

cylinder  head,  remove  (h)  the  wire
harness  plug  of  starter  coil,  (i)  wire
harness  plugs  of  four  oil  injectors,  (j)
knock  sensor  plug,  (k)  wire  harness  plug
of throttle valve controller.



7.  Remove  (l.)  CBR  solenoid  valve  plugs,

and (m) oil temperature sensor plugs



8.  Loosen (n) generator positive pole output,

pull out (o) exciting current harness plugs
as  well  as  the  plugs  of  relevant  parts  of
the  A/C  compressor,  steering  booster
pump,  oxygen  sensor,  and  A/C  high-low
voltage  switch..  Loosen  the  fixed  bolt  of
starter harness to confirm the plugs of all
parts are completely separated.





f



i

k

j

h

g



m

l



n

o
