III. ENGINE NUMBER POSITION


















CHAPTER II ENGINE ACCESSORIES

SECTION I ENGINE TIMING CALIBRATION

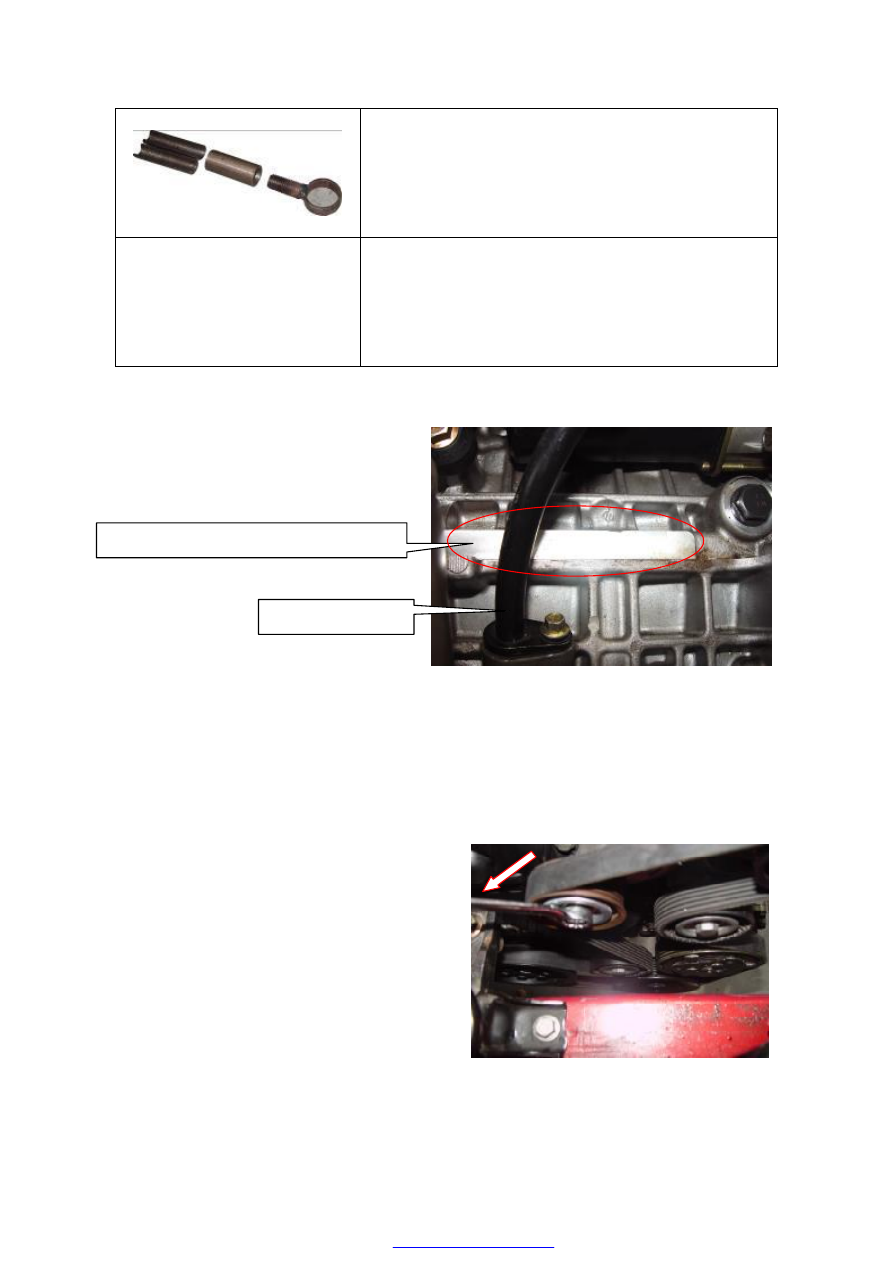

1.  Dismantle dynamo belt

Use wrench to clamp the tension pulley bolt,
screw  it  counterclockwise  and  dismantle  the
generator bolt.





Position of Engine Cylinder Block Number

Engine Oil Dipstick







5



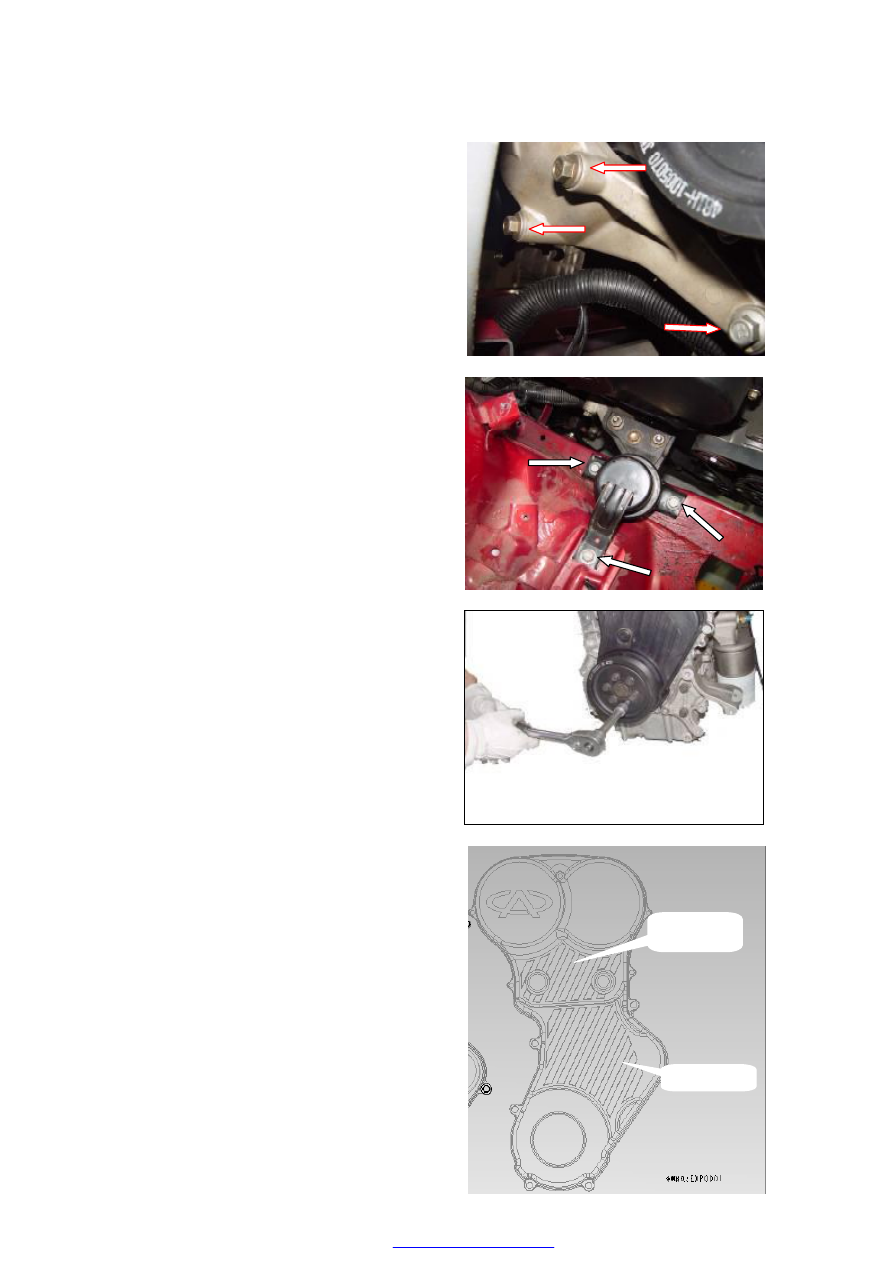

2.  Dismantle  the  right  engine  mounting

bracket

Use  small  crane  to  hoist  the  engine,
dismantle  the  bolts  of  right  suspension  and
lift down the right mounting bracket.

























3.  Dismantle crankshaft pulley

Shift  the  car  into  the  5th  gear,  step  on  the
brake,  and  dismantle  the  fixed  bolt  of
crankshaft pulley.



4.  Dismantle the timing belt cover

Dismantle the upper cover and lower cover of
timing belt respectively.















Upper Cover

Lower Cover



6



4.



Dismantle timing belt

Loosen  the  central  fixed  bolt  of  tension
pulley  of  timing  belt,  dismantle  the  timing
belt. Meanwhile, loosen the hollow stay bolts
connecting  the  air  intake  and  exhaust
camshaft pulleys and the camshafts.



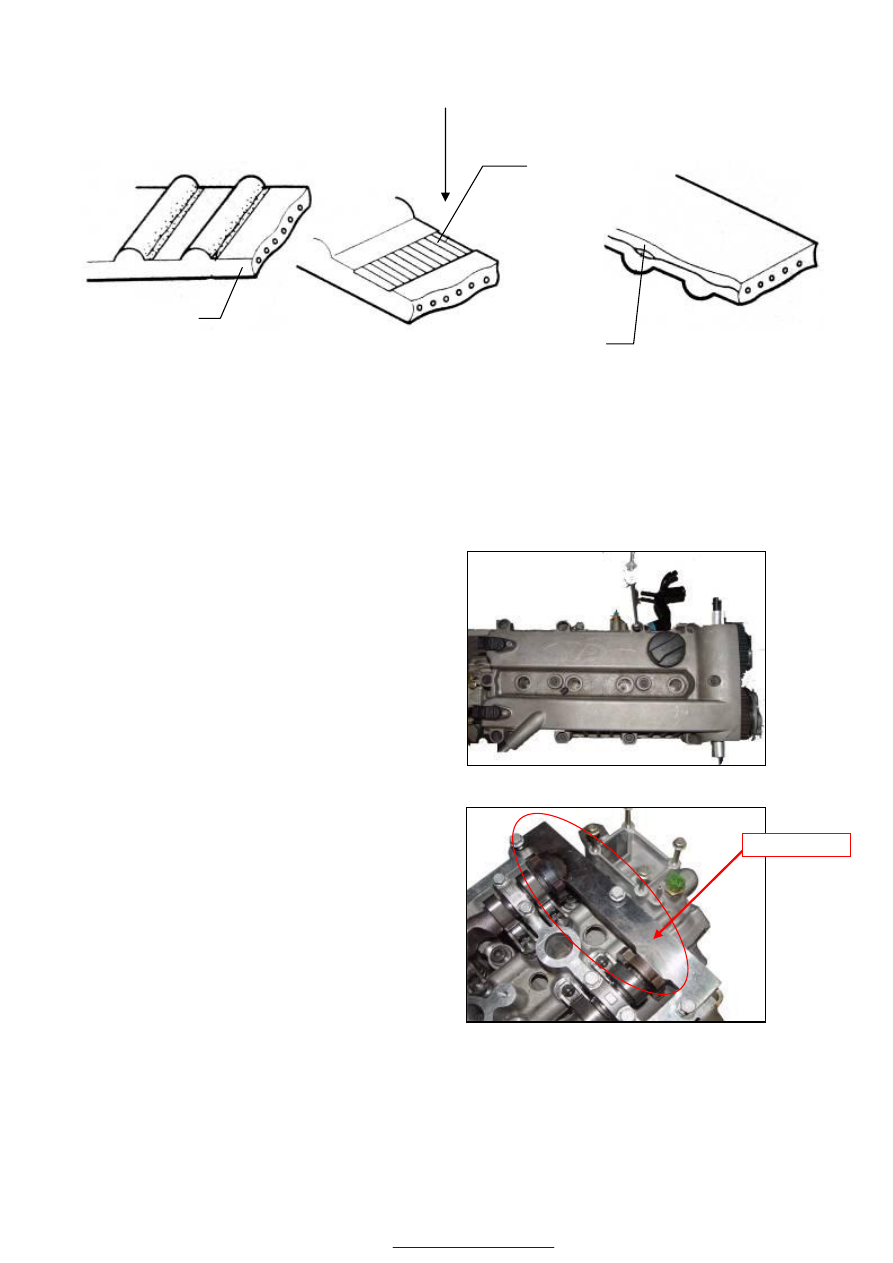

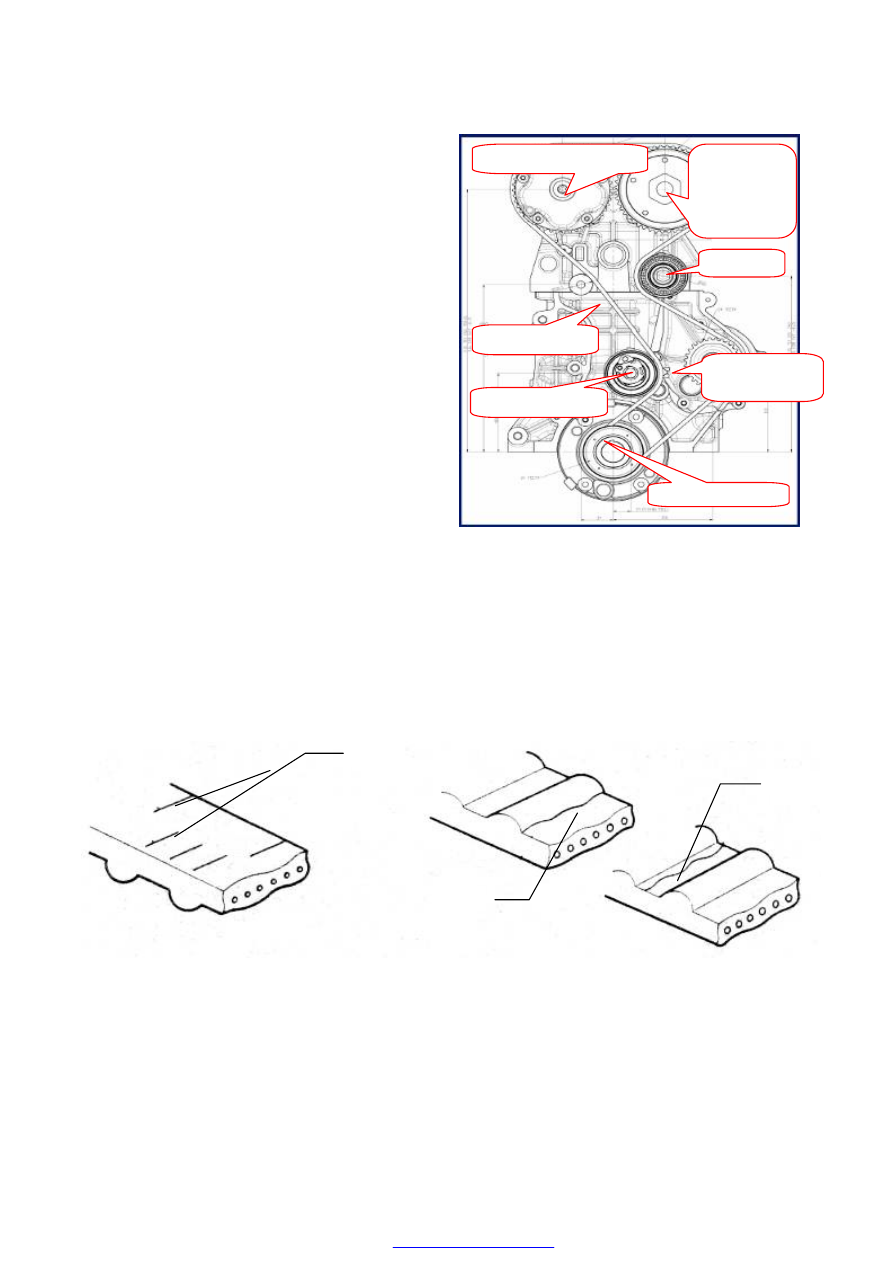

Carry  out  detailed  inspection  on  various  portions  of  timing  belt.  If  any  one  shown  in  the
figure occurs, you should replace with new spare parts.

(1)  Chap of back-side rubber

(2)  Chap of dedendum, chap of separated cord fabric.

(3)  Wearing, gear missing and incomplete gear of cord fabric.





















(4)  Abnormal wearing of belt flank.



Air Intake

Camshaft

Pulley

Exhaust Camshaft Pulley

Idler

Coolant Pump

Belt

Crankshaft Timing

Timing Belt

Tension Pulley

Chap

Chap

Wearing



7





















Even if no outer damage is confirmed, you should also replace the belt when any of the
following conditions occurs.

(1)  If the water in the coolant pump is leaked and more water should be filled continuously.

(2)  If  the  belt  is  spotted  with  much  oil  stains,  and  the  rubber  may  be  damaged  due  to

expansion, you should replace the belt.

5.  Dismantle the valve chamber cover

Loosen  the  fixed  bolt  of  valve  chamber
cover, and lift down the valve chamber cover.



6.  Camshaft phase alignment

Rotate  the  camshaft  and  clamp  the  camshaft
tool  into  the  eccentric  groove  of  camshaft
sensor signal pulley.



Abnormal Wearing

Gear Missing

Belt Core Desquamation





Camshaft Tool
