  CHERY A520 SERVICE MANUAL                                                        CHASSIS

55



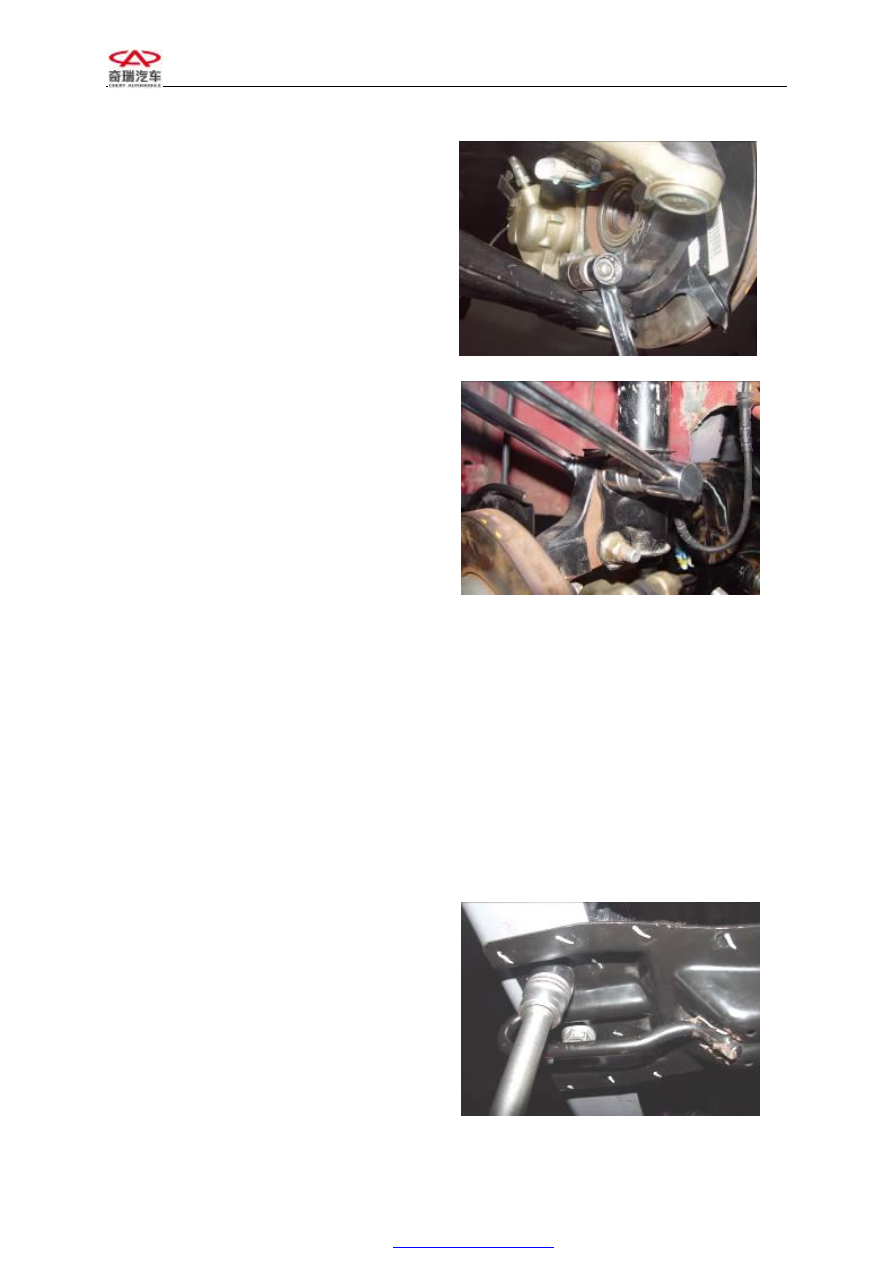

5.



Dismount  the  bolts  connecting  the
steering  knuckle  and  the  lower  control
arm.

Mounting torque: 110±5Nm



6.



Dismount the two  bolts  connecting the
steering knuckle and vibration damper.

Mounting torque: 110±5Nm



Assembly sequence:

Assemble  the  steering  knuckle  in  the
reverse sequence of disassembly.

Precautions:

①



Supplement  the  brake  oil  in  the
braking

system

and

carry

out

air-release adjustment.

②



Check and regulate toe-in value.

③



Fasten the torque.



IV.  DISASSEMBLY  AND  ASSEMBLY
OF THE ENGINE SIDE MEMBER

Disassembly sequence:

1.



Dismount the two  bolts  connecting  the
side member and vehicle body.

Mounting torque: 100-120 Nm









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

56



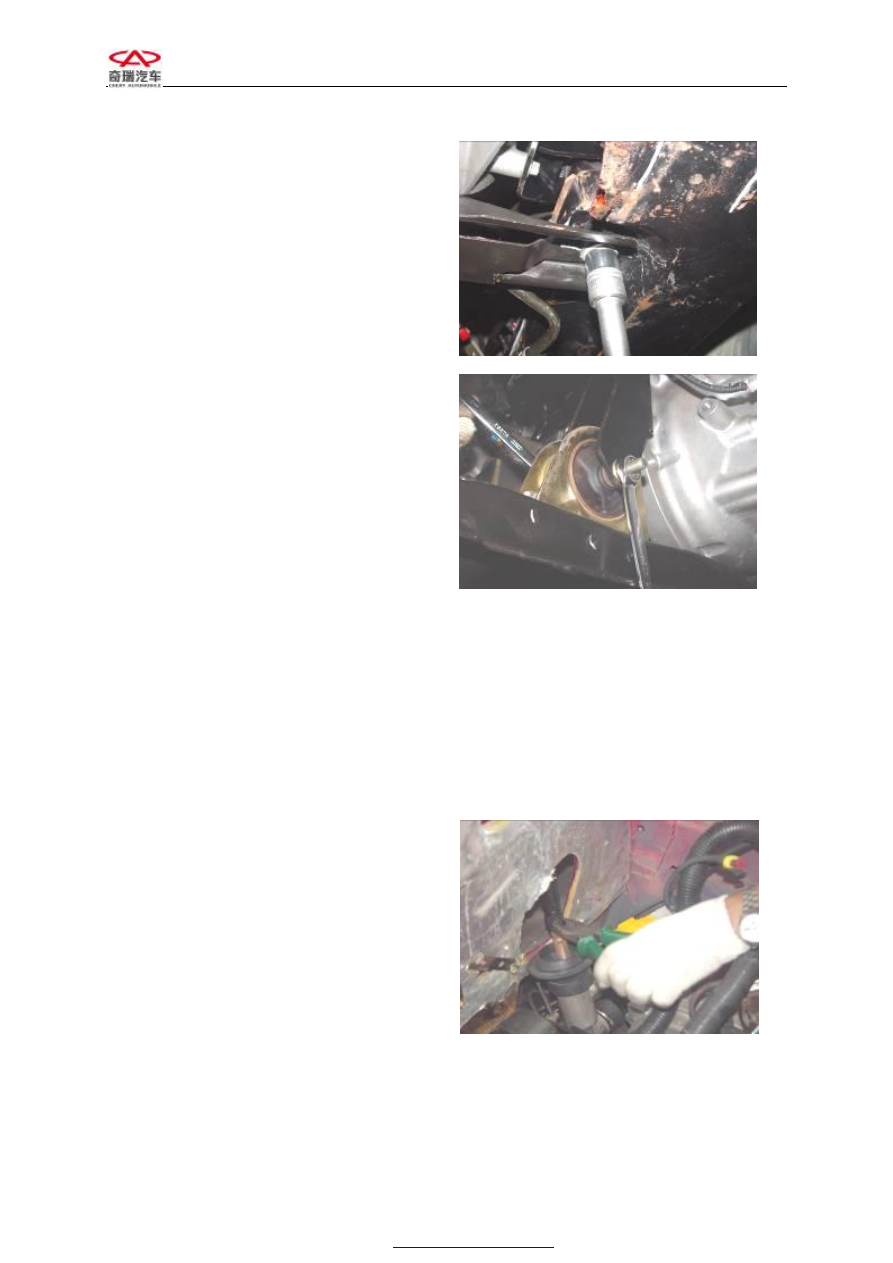

2.



D

ismount the bolts connecting the side

member and vehicle body.

Mounting torque: 100-120 Nm



3.



Dismount the bolts connecting the side
member  and  engine,  and  can  remove
the  engine  suspension  bolts  shown  in
the figure for easy disassembly.

Mounting torque: 65±5 Nm

Prevent  the  side  member  from  dropping
when loosening the bolts.



4.



Dismount the side member.

Assembly sequence:

1.



Assemble  the  side  member  according
to the reverse sequence of disassembly.

2.



After  assembly,  the  side  member  must
be  fastened  to  reach  up  to  specified
torque.



V. DISASSEMBLY AND ASSEMBLY OF
UNDERFRAME

AND

STABILIZER

BAR

Disassembly sequence:

1.



Dismount  the  clip  connecting  the
steering  column  and  steering  device  as
well  as  the  fastening  bolt  of  steering
column.

Mounting torque: 25±3 Nm.









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

57



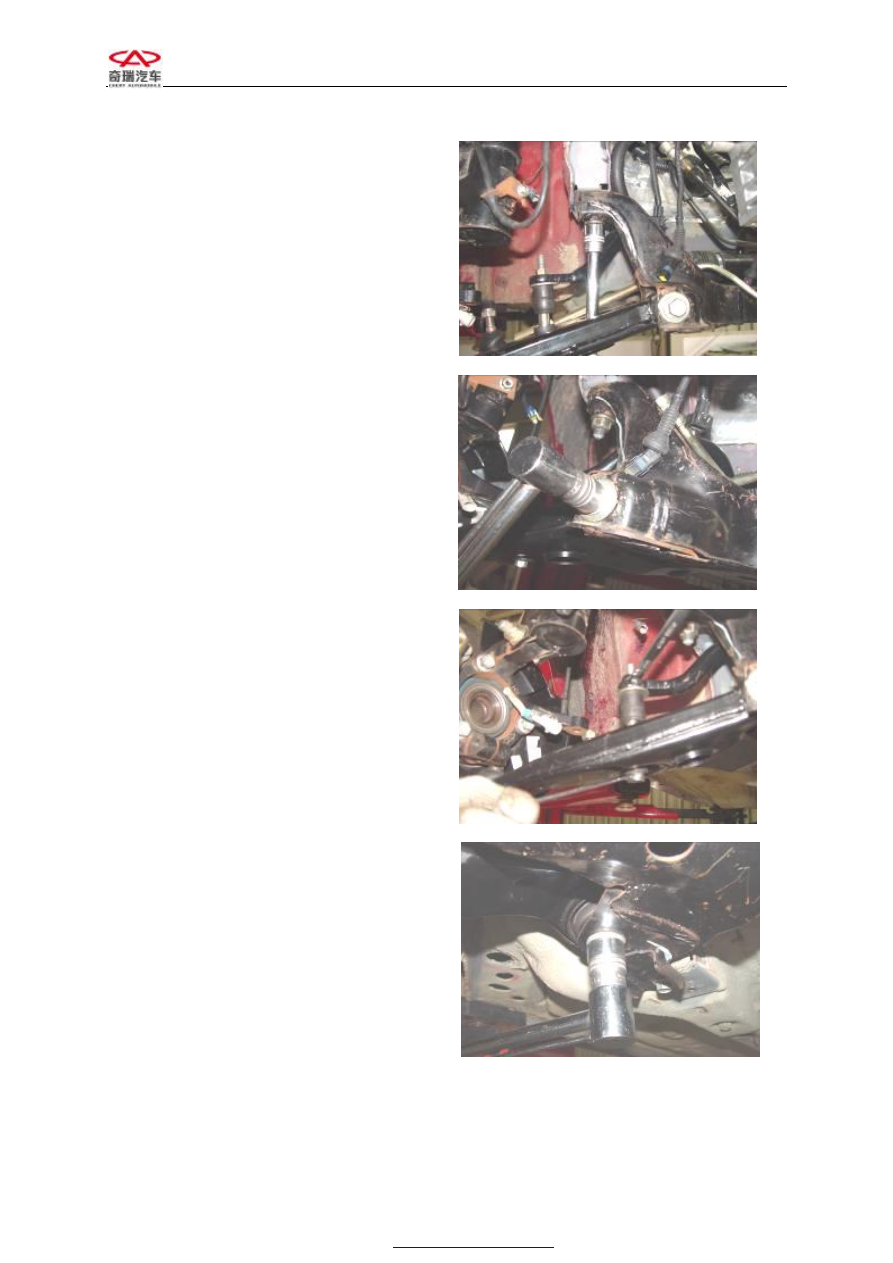

2.



Uplift  the  car,  and  dismount  the
fastening  nuts  of  under-frame  and
vehicle  body.(the  left  and  right  sides
are the same)

Mounting torque: 180±15Nm.



3.



Dismount  the  bolts  connecting  the
under-frame  and  control  arm  (the  left
and right sides are the same).

Mounting torque: 180±15Nm



4.



Dismount  the  bolts  connecting  the
stabilizer  bar  and  control  arm  (the  left
and right sides are the same).

Mounting torque: 50±3Nm



5.



Dismount  the  bolts  connecting  the
under-frame,  control  arm  and  vehicle
body.  (the  left  and  right  sides  are  the
same)

Mounting torque: 180±15Nm











  CHERY A520 SERVICE MANUAL                                                        CHASSIS

58



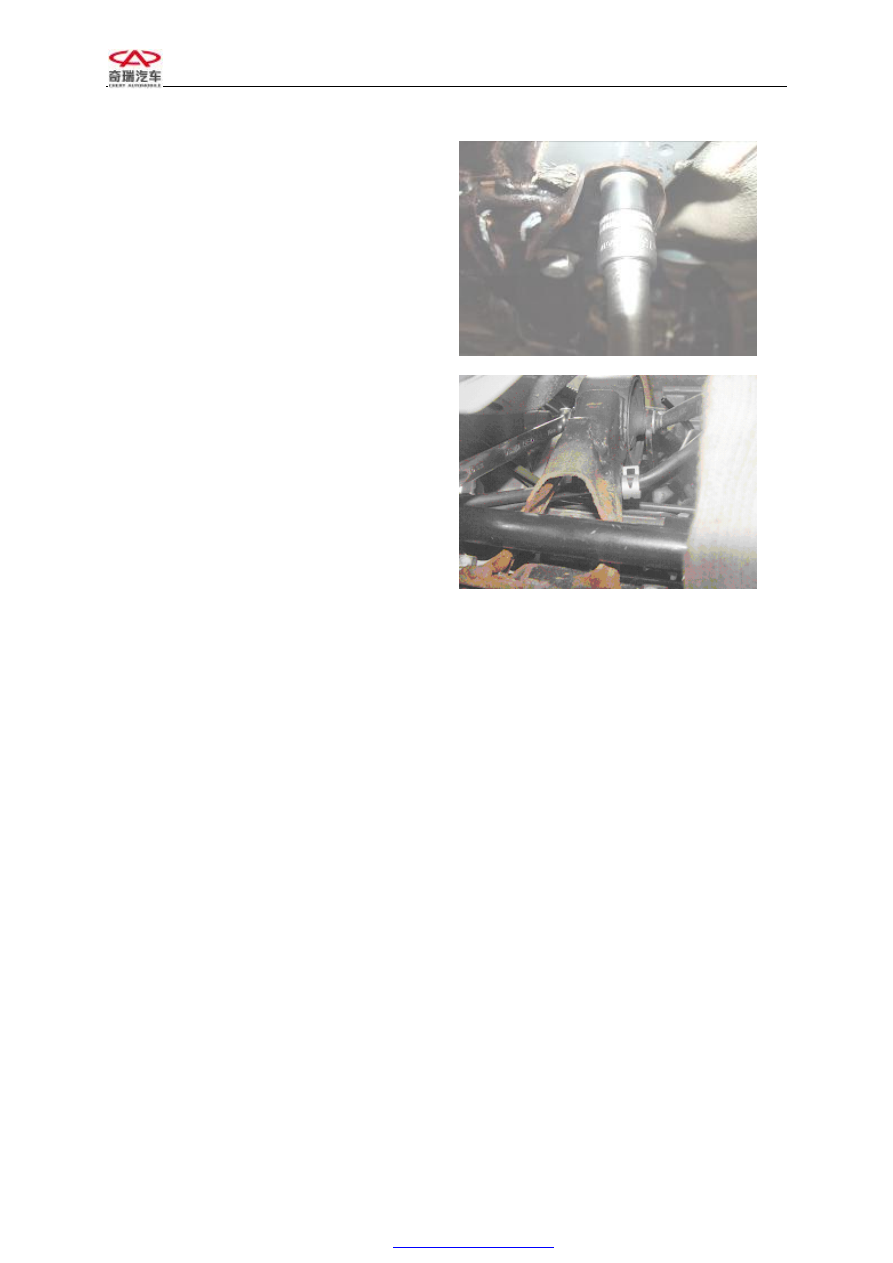

6.



Dismount  the  bolts  connecting  the
under-frame  and  vehicle  body  (the  left
and right sides are the same).

Mounting torque: 80--90 Nm



7.



Dismount the four bolts connecting the
suspensions  and  under-frame.  But  for
easy  disassembly  and  assembly,  we
suggest

you

dismount

the

rear

suspension  bolts  shown  in  the  right
figure.

Mounting  torque  of  the  four  assembling
bolts: 70±5N.m

Mounting  torque  of  rear  suspensions:
60±5N.m



8.



Dismount  the  under-frame,  stabilizer
bar and the assembly of steering device
and tie rod.

Note: If the  under-frame  is  not  dismounted,
the  stabilizer  bar  cannot  be  removed  from
the car.
