CHERY A520 SERVICE MANUAL                                                    CHASSIS

4



8)



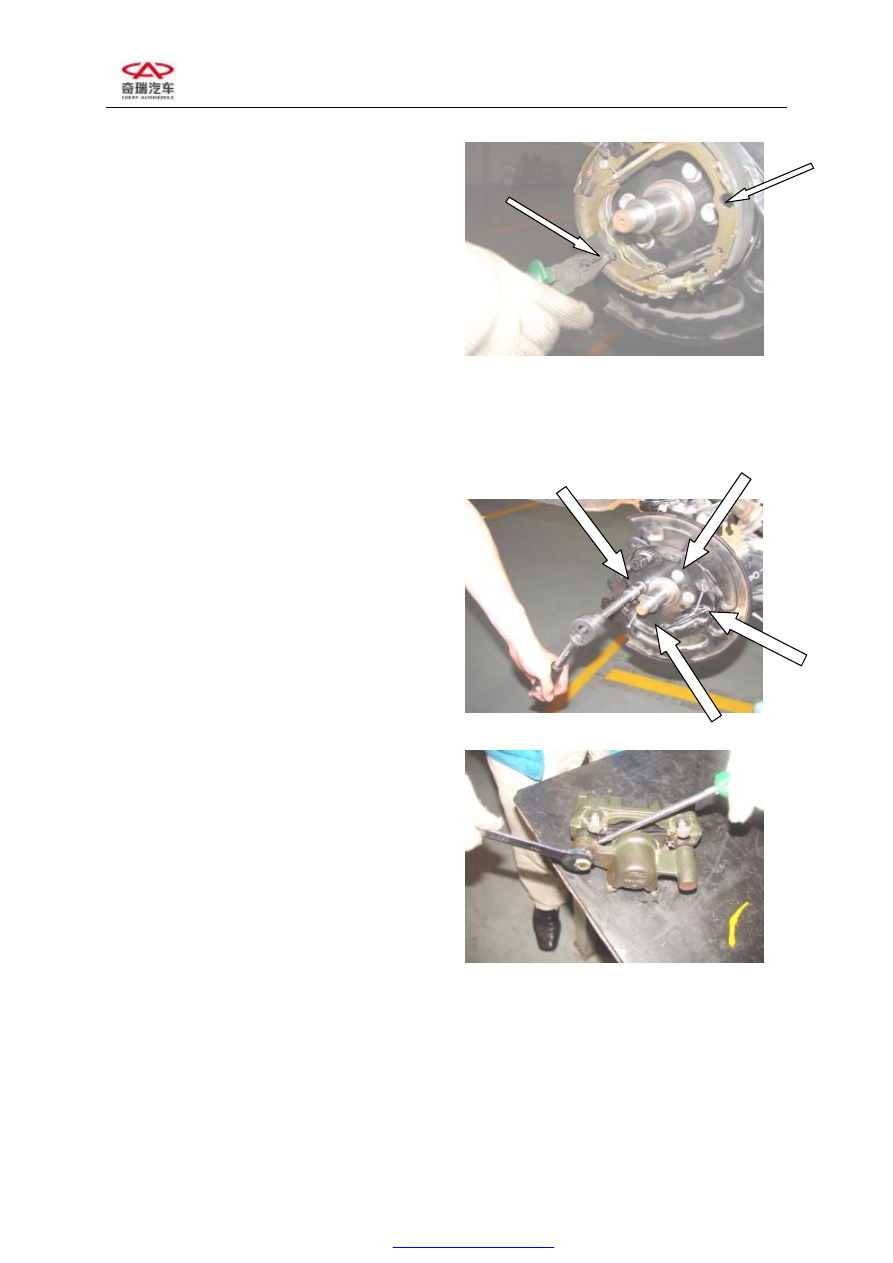

Use vice clamp to rotate the locating pin
of  handbrake  shoe,  and  take  out  the
hold-down  spring  seat  (each  for  brake
leading shoe and brake trailing shoe).



9)



Dismount

the

return

spring

and

handbrake  control  cable  of  handbrake
shoe,  and  take  down  the  handbrake
shoe.

10)



Use  15#  socket  wrench  to  loosen  the
fixed  bolts  (4  pieces)  of  brake  backing
plate,  and  dismount  the  brake  backing
plate.

Torque: 7-14N.m



2.2 Mounting of the rear brake assembly

Mount  the  rear  brake  assembly  according  to
the reverse sequence of dismounting.

2.3 Disassembly of rear brake caliper

1)



Use  17#  box  end  wrench  to  dismount
the connecting bolts of brake caliper.

Torque: 22—23N.m













CHERY A520 SERVICE MANUAL                                                    CHASSIS

5



2)



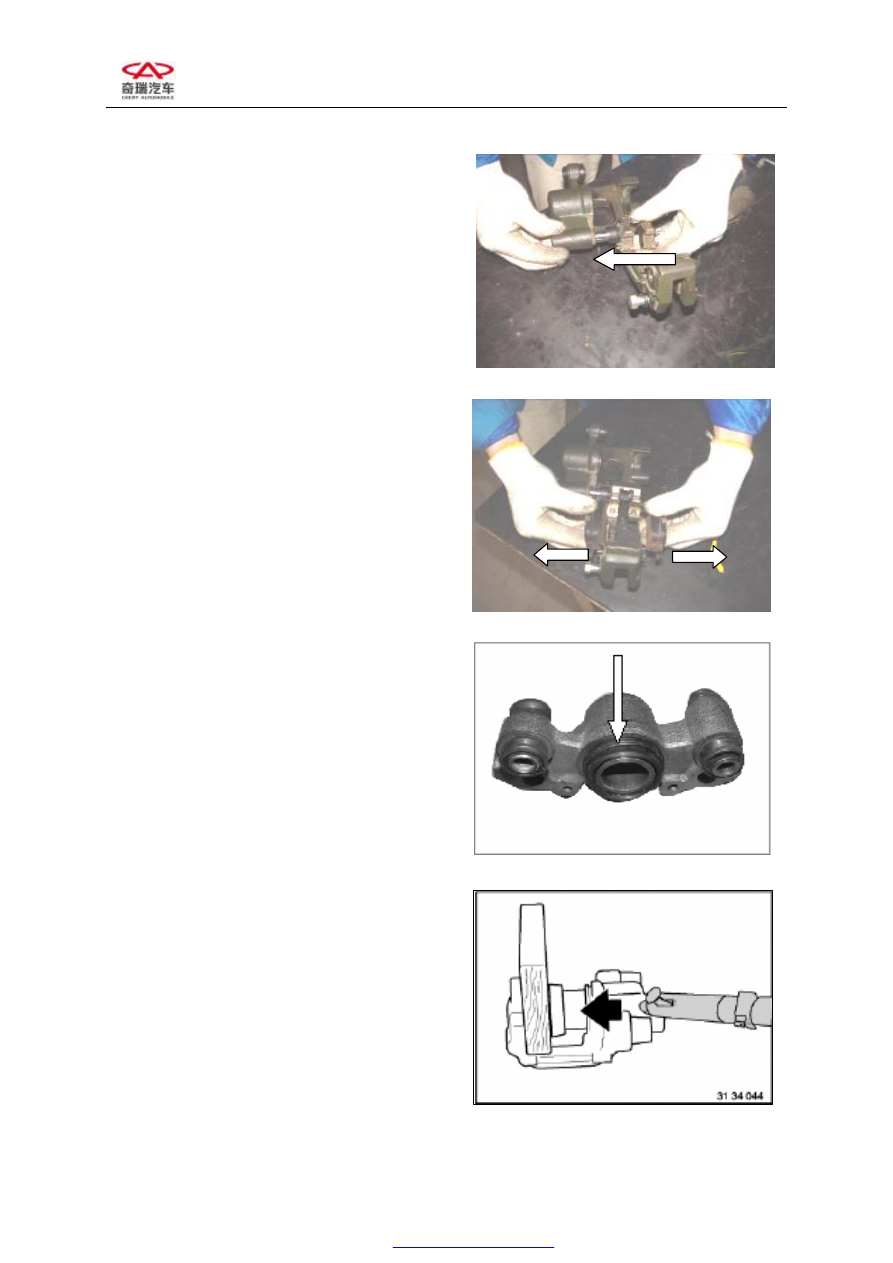

Take out the guide pin.

Note:  When  taking  out  the  guide  pin,  you
should  avoid  damaging  the  dust  cover.  If  the
dust  cover  is  damaged,  you  should  replace  it
immediately;  otherwise,  the  piston  alignment
return  shall  not  occur,  leading  to  accidents.
When  mounting,  you  should  equally  paint

lubricant

 onto the guide pin, but should not put

the  lubricant  onto the  brake  lining.  If  lubricant
grease  splashes  onto  the  brake  lining,  you
should  clean  it  and  use  sand  paper  to  grind  it
slightly.

3)



Dismount  the  brake  lining  to  check  its
thickness. If one side of the brake lining is
worn,  you  should  not  replace  it.  Only  the
thickness  of  brake  disc  is  equal  to  or  less
than the specified minimum thickness, can
you  be  allowed  to  replace  it  with  new
brake

lining.

Check

the

specified

minimum  thickness  of  brake  lining,  and
clean  it.

  Do  not  paint  lubricant  onto  the

backing plate of brake pad.



Note:  When  replacing  brake  lining,  please
replace it in pair.

4)



Dismount  the  dust  seal  ring  and  check  its
damage.  If  necessary,  you  should  replace
it.  Clean  the  contact  surface  of  brake
piston,  and  paint  a  thin  layer  of  noise
silencing paste onto it.





5)



Dismount the piston. Use a board to shield
off  the  piston,  put  the  board  between
pistons  and  insert  a  pad  at  one  end.

Fill

compressed air  into the connecting  hole to
force off the piston. Put guard board (hard
wood,  etc) onto the  notch of  brake  caliper
in order to protect the piston.



Note: Do not use your finger to touch the piston
in  order  to  prevent  your  finger  from  being
clamped.



The  dismounting  of  brake  caliper  piston  is
strictly  limited.  Only  professional  personnel  or







CHERY A520 SERVICE MANUAL                                                    CHASSIS

6

the  one  who  is  under  the  guidance  of
professional  personnel  can  dismount  brake
caliper piston.

2.4 Assembly of rear brake caliper

Assemble  the  rear  brake  caliper  according  to
the reverse sequence of disassembly.

SECTION

III

DISASSEMBLY

AND

ASSEMBLY OF FRONT WHEEL BRAKE

Needed tools: ratchet, ratchet rod, 8#, 13#, 15#,
20#  sleeves,  13#,  14#,  17#,  30#  box  end
wrenches, vice clamp and torque spanner.

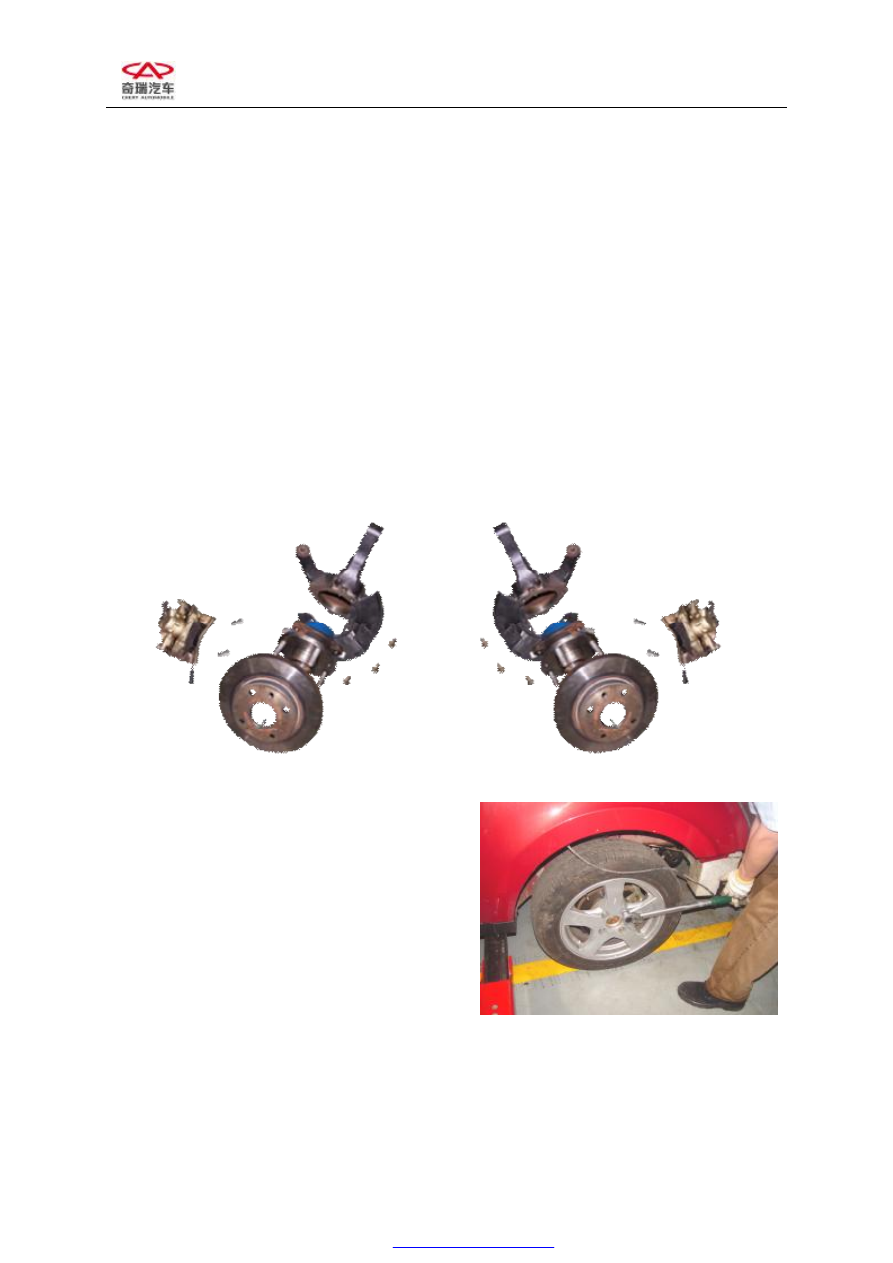

3.1 Assembly diagram of front wheel brake





3.2 Disassembly sequence of front wheel brake.

1)



Use  torque  wrench  or  carry-on  wrenches
to  unbolt  the  tire  clamp  nut  and  dismount
the tire.

Torque: 110±10 N.m











CHERY A520 SERVICE MANUAL                                                    CHASSIS

7



2)



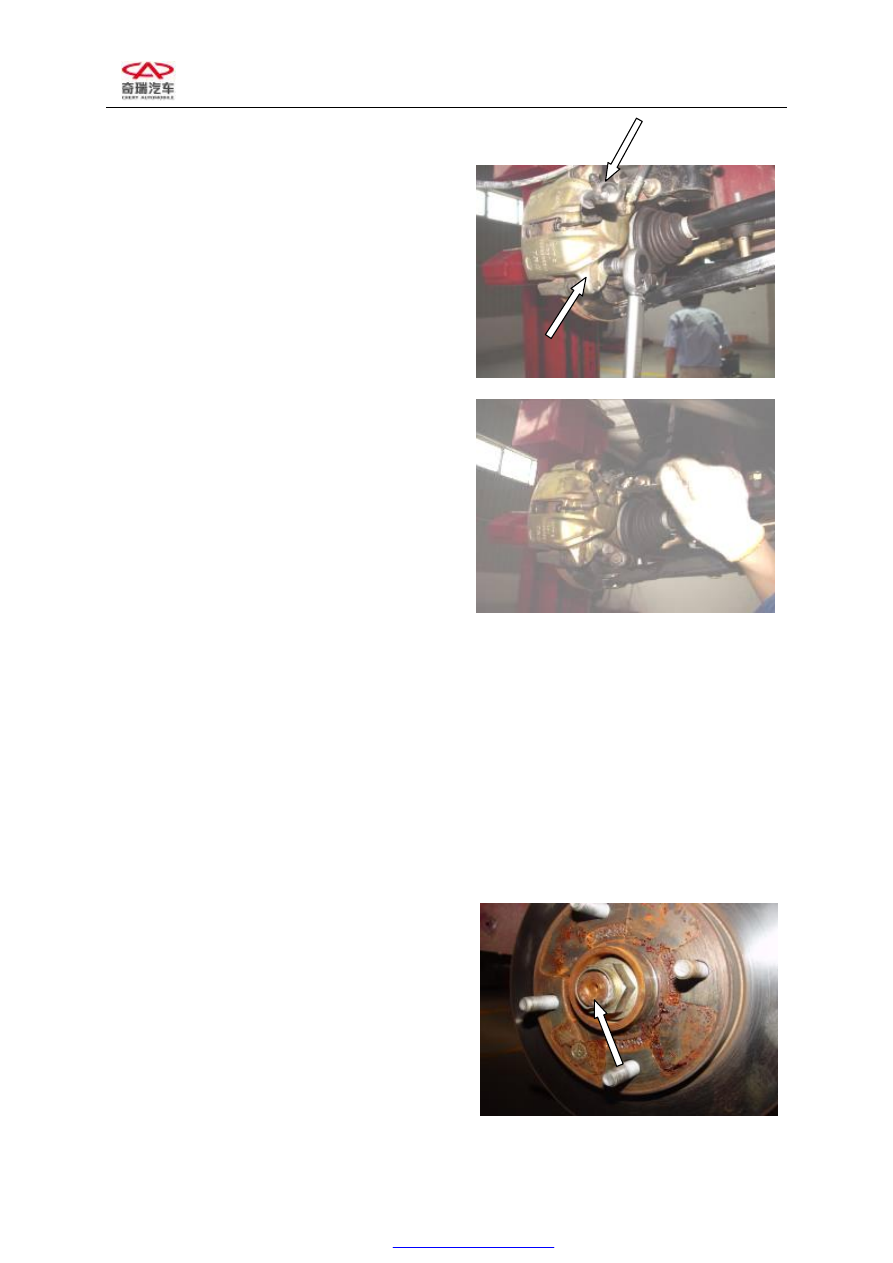

Use  torque  wrench  and  17#  sleeve  to
loosen

the

bolts

connecting

brake

assembly and steering knuckle.

Torque: 85±5N.m



3)



Use  box  end  wrench  to  loosen  the  bolts
connecting  the  brake  hose  and  brake
caliper.  (If  only  friction  disc  needs  to  be
replaced  during  maintenance,  there  is  no
need to dismantle the brake pipeline).

Note:  Since  brake  fluid  is  poisonous,  you
should  prevent  the  brake  fluid  from  splashing
onto your clothes or skin when dismounting the
brake hose.

Torque:



4)



Screw  off  the  nuts  and  bolts  mentioned  in
the  2

nd

  and  3

rd

  steps,  remove  the  brake

caliper  from  the  steering  knuckle,  and
isolate  the  brake  caliper  from  the  brake
hose.

Note:  Since  brake  fluid  is  poisonous,  you
should  prevent  the  brake  fluid  from  splashing
onto your clothes or skin when dismounting the
brake hose.



5)



Use  punch  to  rectify  the  notch  as
illustrated in the figure, and use 30# sleeve
and  torque  wrench  to  dismount  the  clamp
nut.

Torque: 78±5N.m
