Chery Service Manual for A520                  Body Dimension and Accessories



7


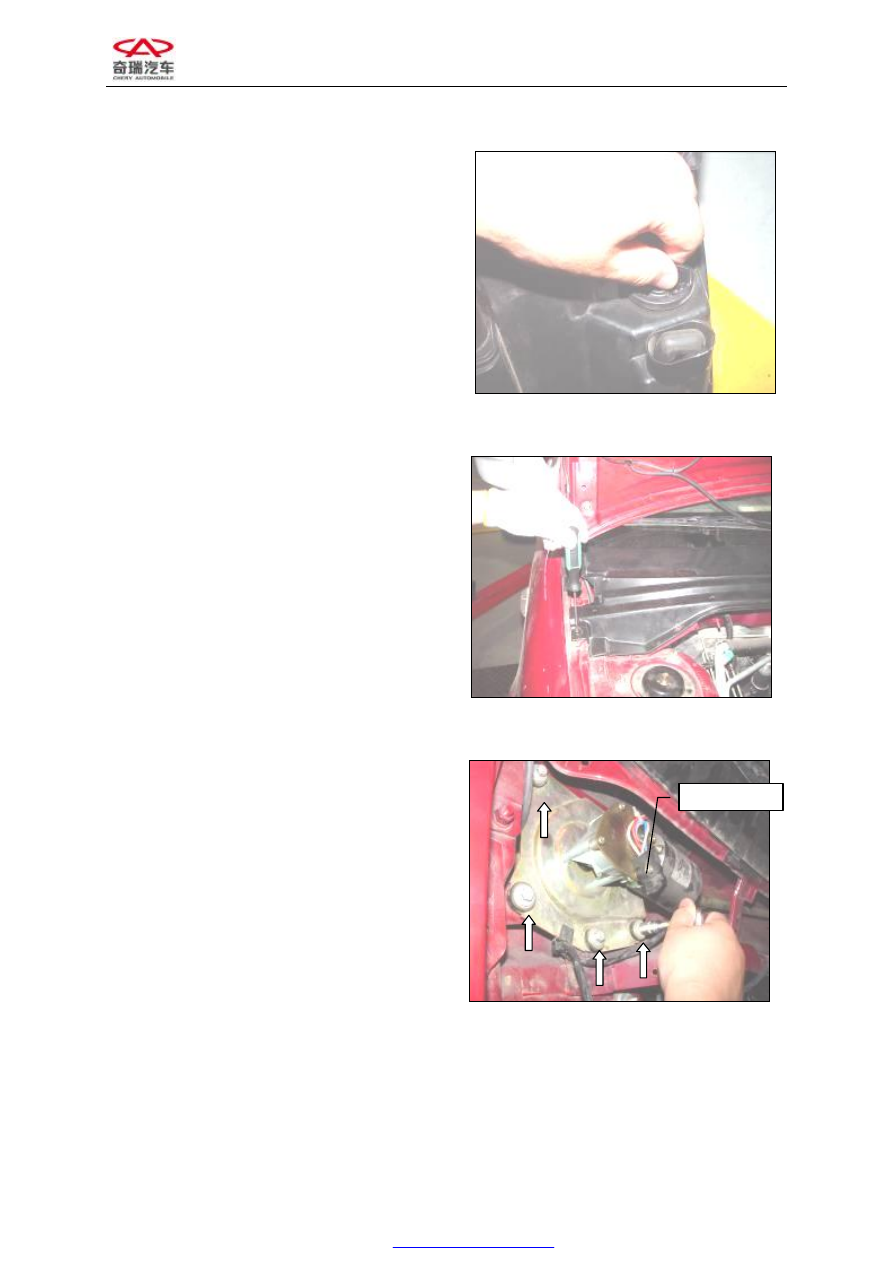

6.  Back

out

the

turn

light

bulb

counter-clockwise;














Figure 14

IV.  DISASSEMBLING

THE

WIPER

WASHING SYSTEM:

1.

Remove  the  lower  trim  panel  of  the
front windscreen;














Figure 15

2.

To  remove  the  wiper  motor,  unplug  the
electrical  connector  of  the  wiper  motor
and remove the fastening bolts;














Figure 16







Motor Connector

Chery Service Manual for A520                  Body Dimension and Accessories



8

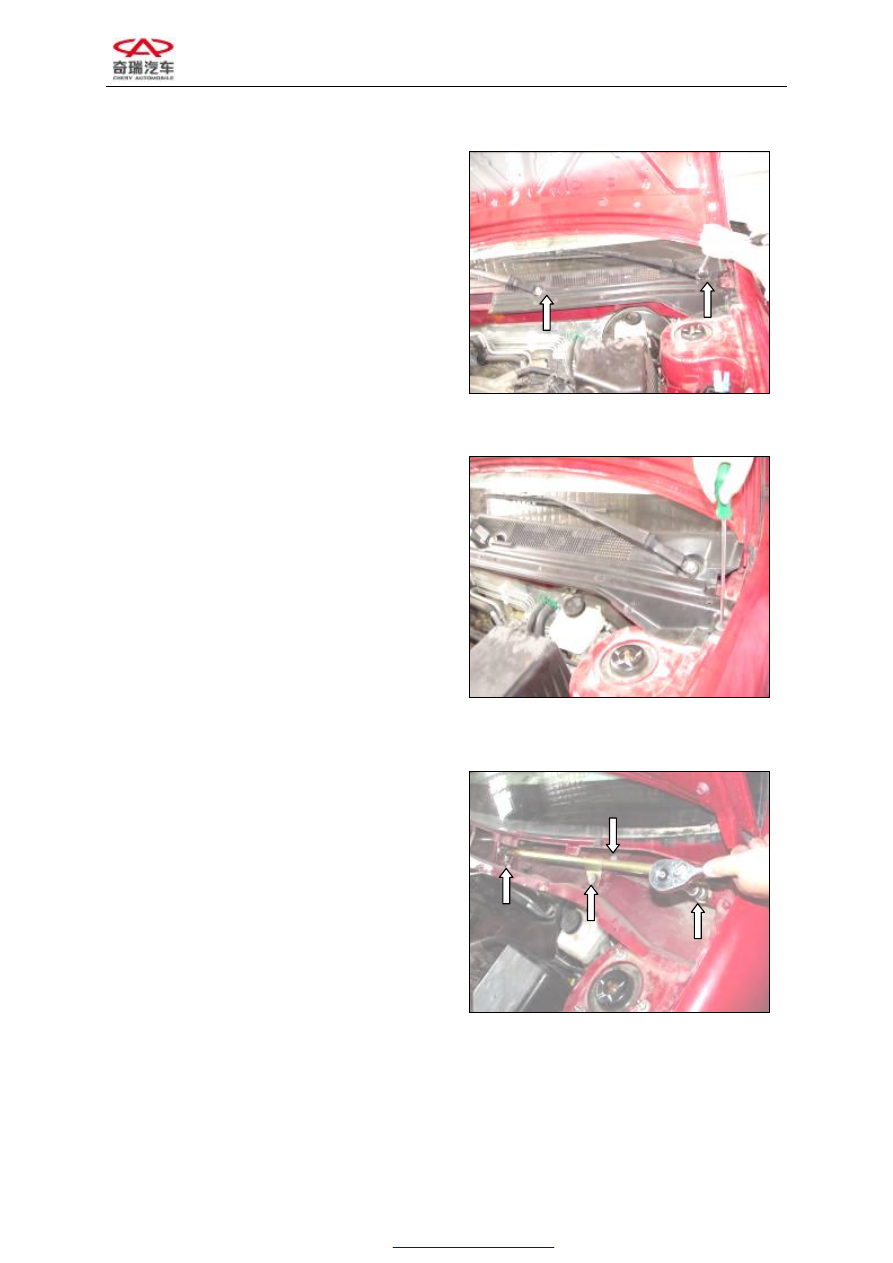

3.  To  remove  the  wiper  arm,  remove  the

bolts;

























Figure 17



4.  Remove the  lower trim panel of the  front

windscreen;



























Figure 18



5.  To  remove  the  wiper  link,  remove  the

bolts.

























Figure 19









Chery Service Manual for A520                  Body Dimension and Accessories



9

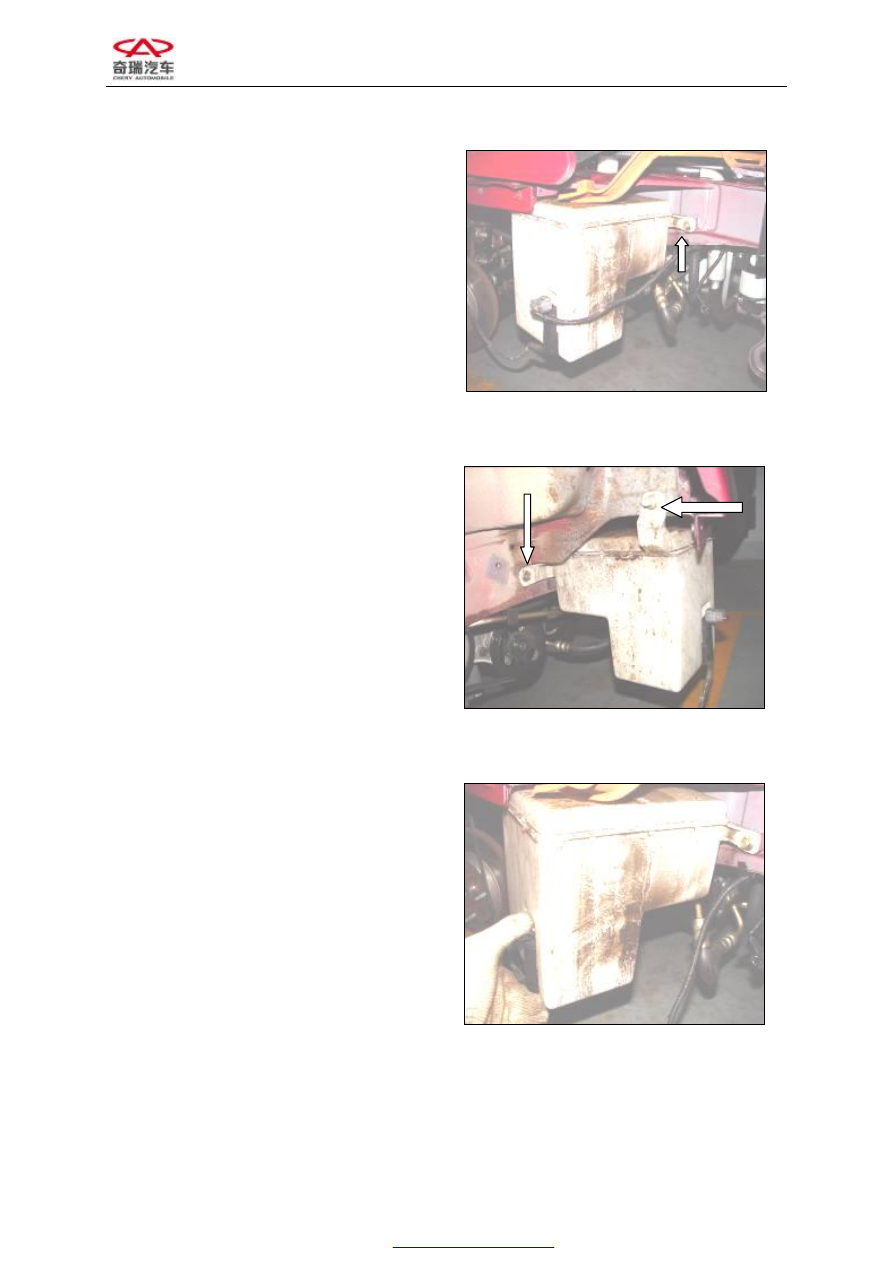

6.  Remove the bolts as shown;



























Figure 20



7.

Then, remove the two bolts as shown to
remove the washer fluid pot;



























Figure 21



8.  Remove the washer pump.



























Figure 22









Chery Service Manual for A520                  Body Dimension and Accessories



10

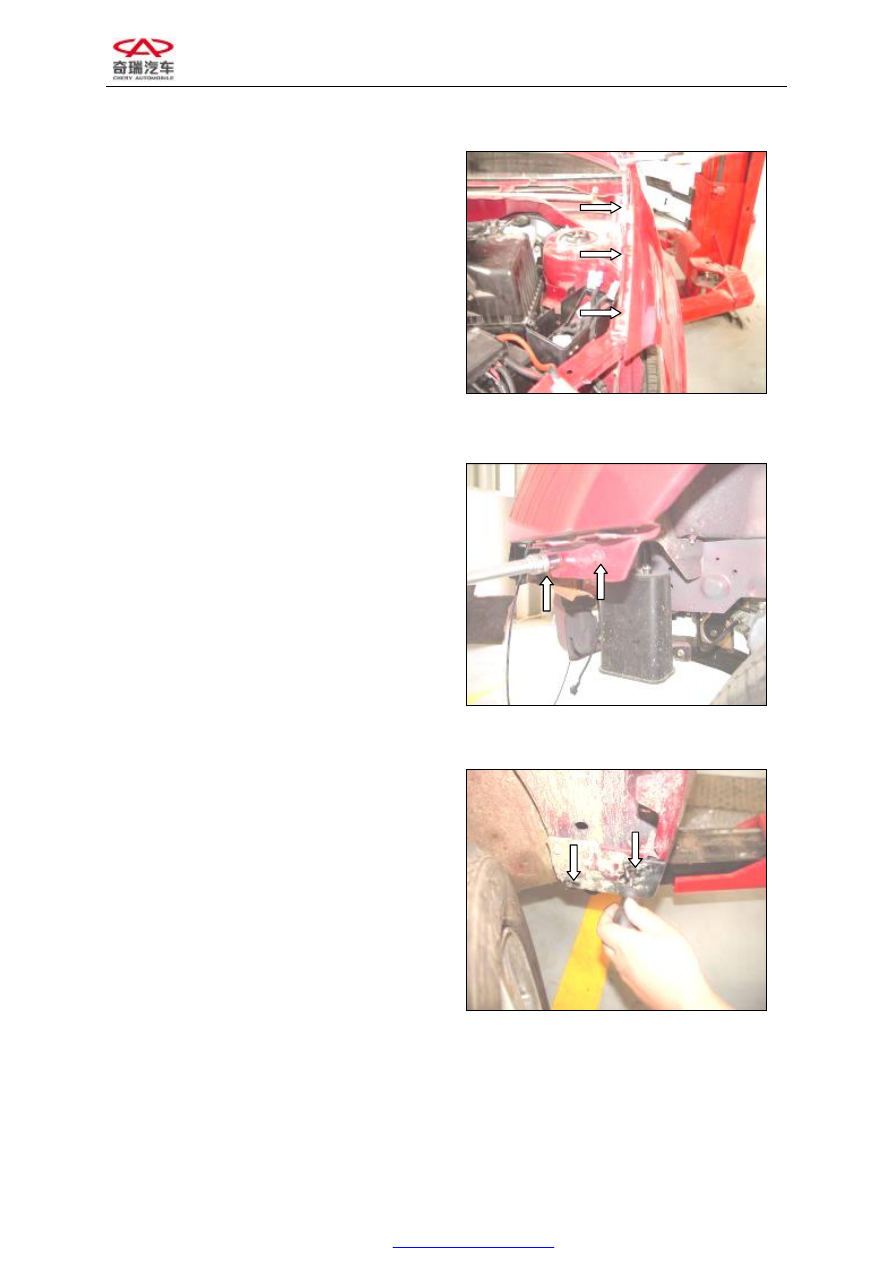

V. DISASSEMBLING THE FENDER:

1.  Remove the fastening bolts;



























Figure 23



2.  Remove the screws on the fender apron;



























Figure 24



3.  Move  the  trim  panel,  and  remove  the

fastening bolts on the fender;



























Figure 25
