Chery Service Manual for A520                  Body Dimension and Accessories



3

CHAPTER ONE    FRONT ACCESSORIES

I.  DISASSEMBLING  THE  ENGINE
HOOD

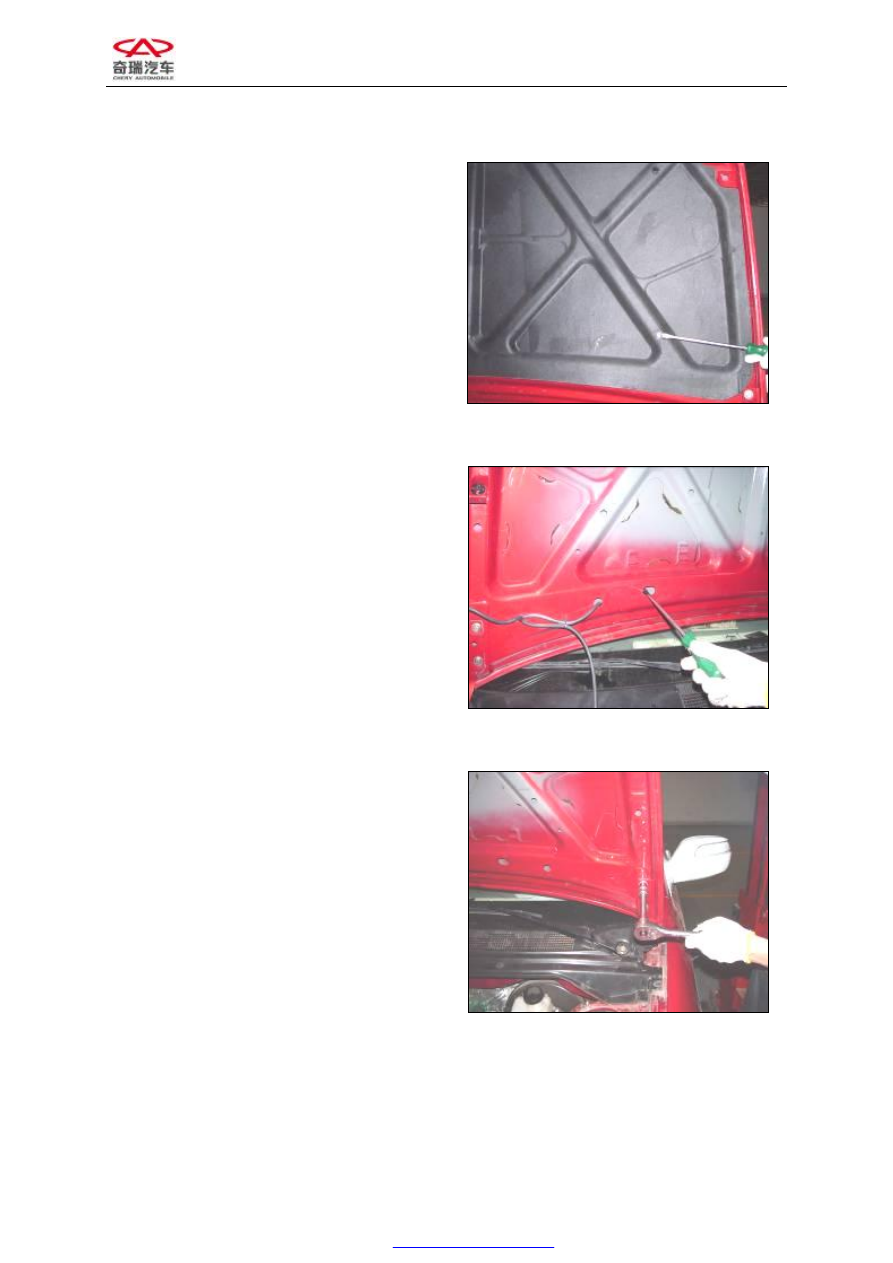

1.  Pry  out  the  snap  clips  (7  total)  with  a

screwdriver,  and  dismount  the  heat
shield;














Figure 2

2.  Loosen  the  washing  hose,  and  then  keep

prying  the  spray  nozzle  clip  to  take  out
the spray nozzle from outside;














Figure 3

3.  The  installing  steps  are  reverse  to  those
for removal.

4.  Adjusting the engine hood:

Replace  the  centering  bolt  with  a  washer
accompanied  bolt.  (The  centering  bolt  is  the
fixing  bolt  for  the  engine  hood  hinge,  which
must  be  replaced  before  adjusting  the engine
hood.)

Adjust  the  engine  hood  in  front,  back  and
vertical directions;

Unscrew  the  hinge  bolts  on  the  engine  hood
sides to adjust the engine hood.

Adjust the engine hood in vertical direction.

Turn the cushion to adjust the engine hood.














Figure 4







Chery Service Manual for A520                  Body Dimension and Accessories



4


II.  DISASSEMBLING

THE

FRONT

BUMPER

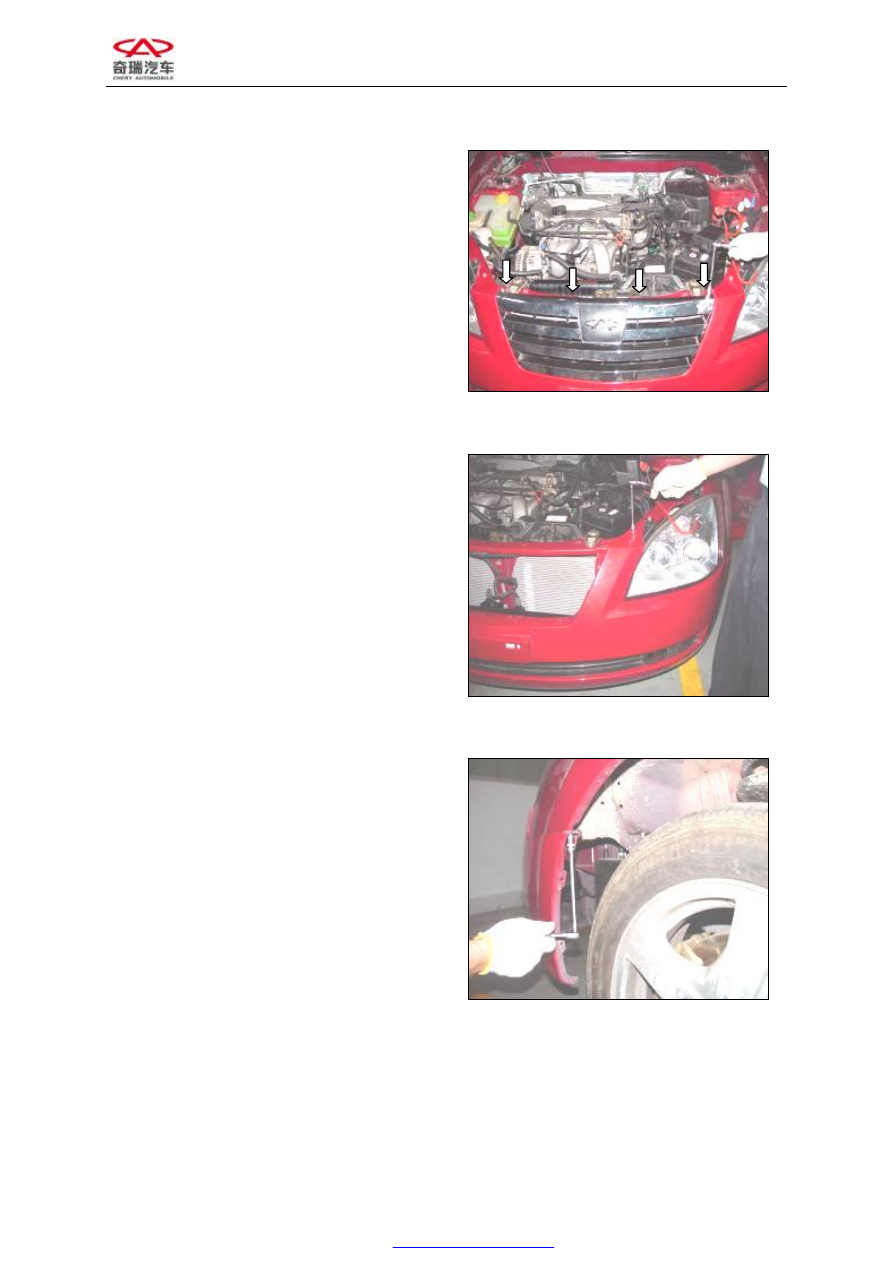

1.

Remove  the  fastening  screws  on  the  air
inlet  grille  to  dismount  the  air  inlet
grille;















Figure 5

2.

Remove the upper fastening bolts on the
front bumper;














Figure 6

3.

Remove  the  lower  fastening  bolts  (each
at  left  and  right)  and  two  bottom
connecting bolts on the front bumper;














Figure 7







Chery Service Manual for A520                  Body Dimension and Accessories



5

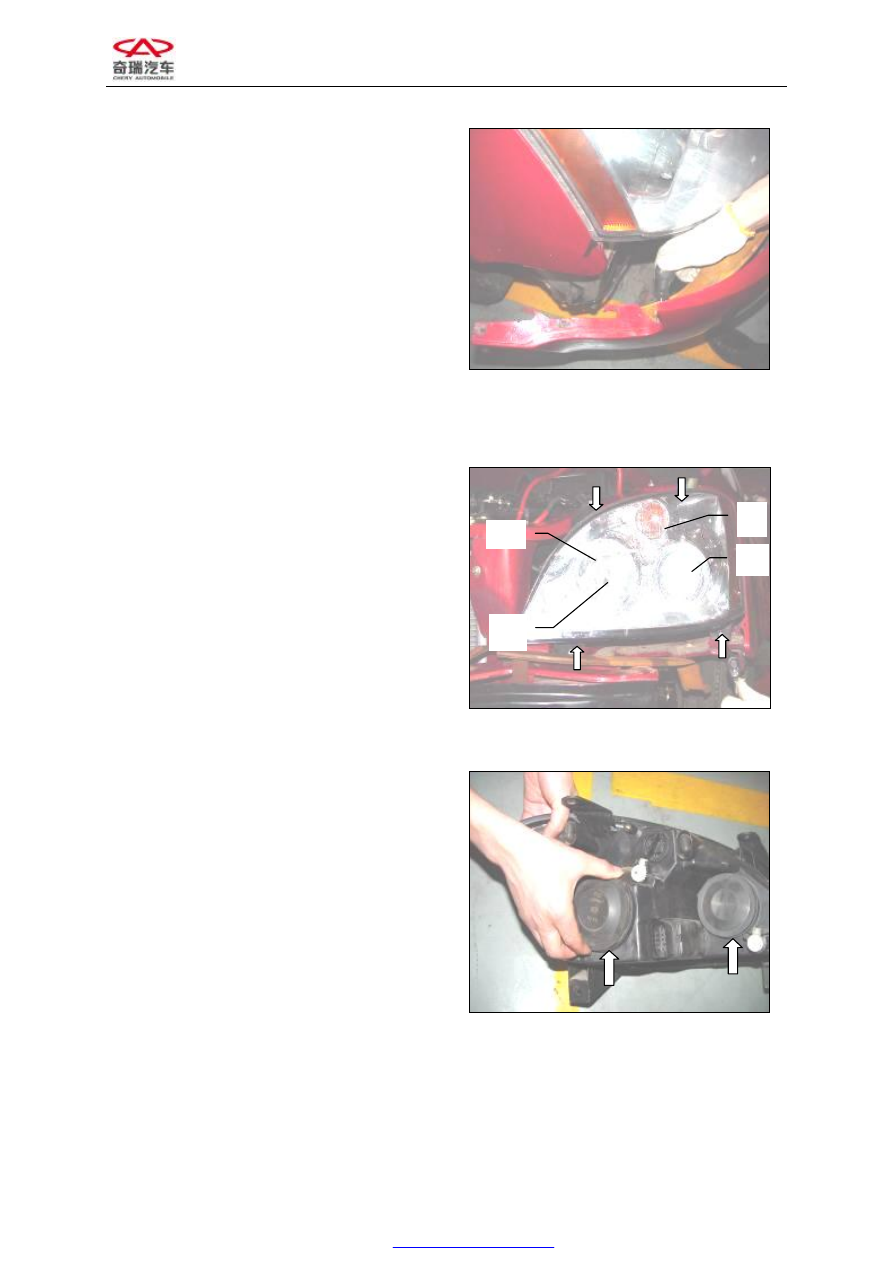

4.  Remove  the  screws  with  a  club

screwdriver,  and  pull  out  the  lower  fog
light connecting plug to remove the  front
bumper.














Figure 8


III.  DISASSEMBLING

THE

HEADLAMP:

1.

To  remove  the  headlamp,  remove  the
four  bolts  and  pull  out  the  connecting
harness;

A Side Light: 12V 5W

B Headlamp Lower Beam: 12V 55W

C Turn Light: 12V 5W

D Headlamp High Beam: 12V 55W















Figure 9

2.

Remove the lamp holder cover;














Figure 10





C

A

B

D



Chery Service Manual for A520                  Body Dimension and Accessories



6

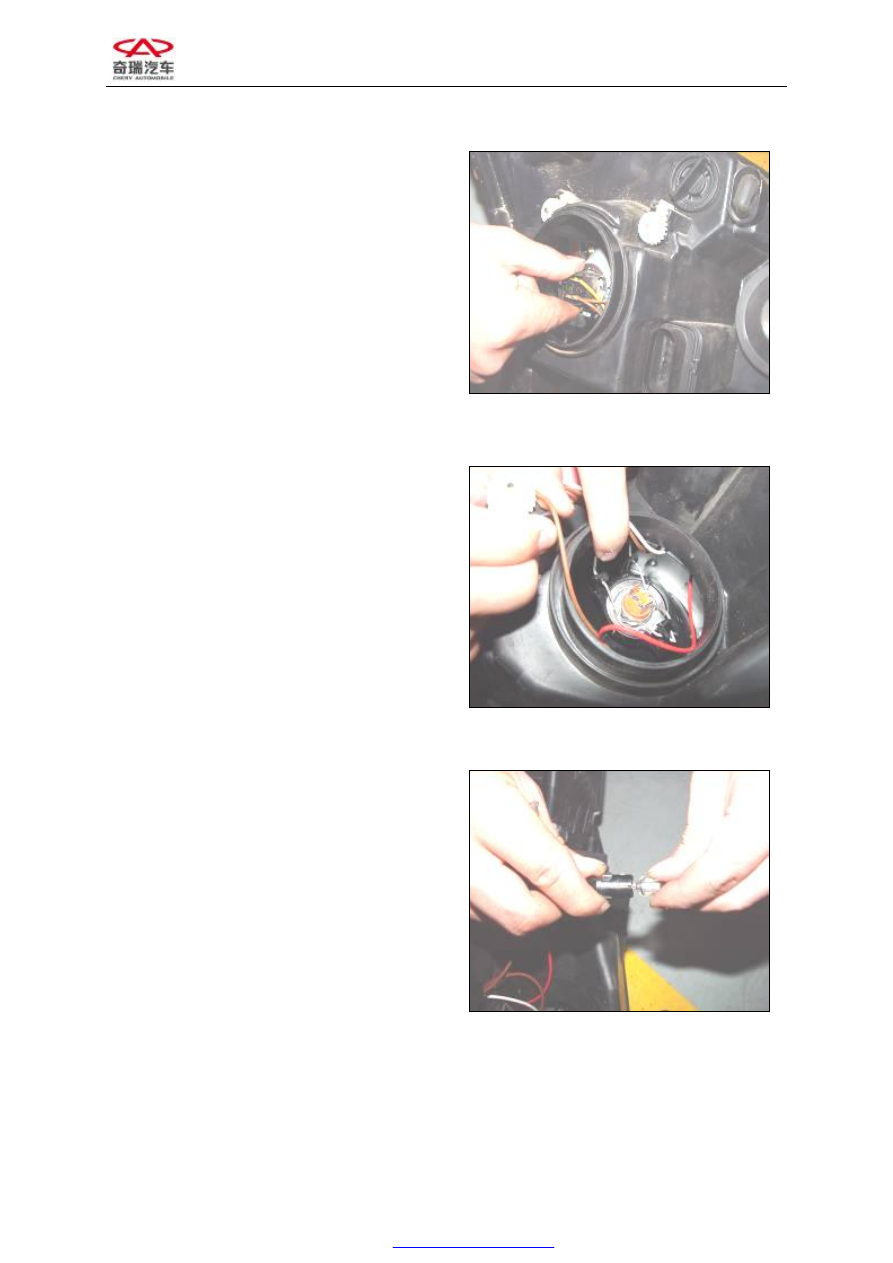

3.

Pull out the harness to back out the high
beam bulb counter-clockwise;














Figure 11

4.

Pull  out  the  harness,  open  the  circlip,
and  then  back  out  the  lower  beam  bulb
counter-clockwise;















Figure 12



5.  Pull out the side light directly;














Figure 13
