Chery Fora (Elara A520). Manual - part 12

Chery Service Manual for A520                  Body Dimension and Accessories



15

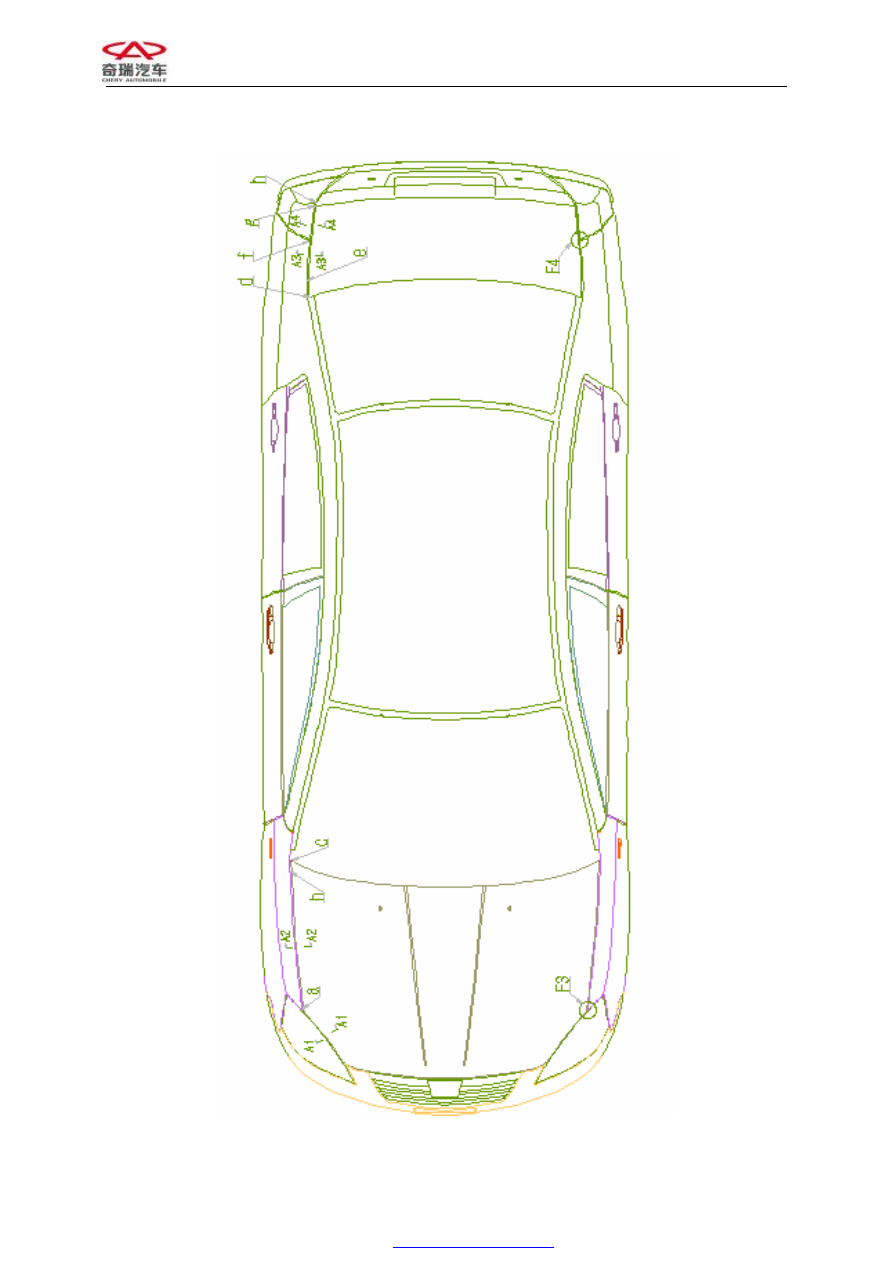

Top view



Chery Service Manual for A520                  Body Dimension and Accessories



16

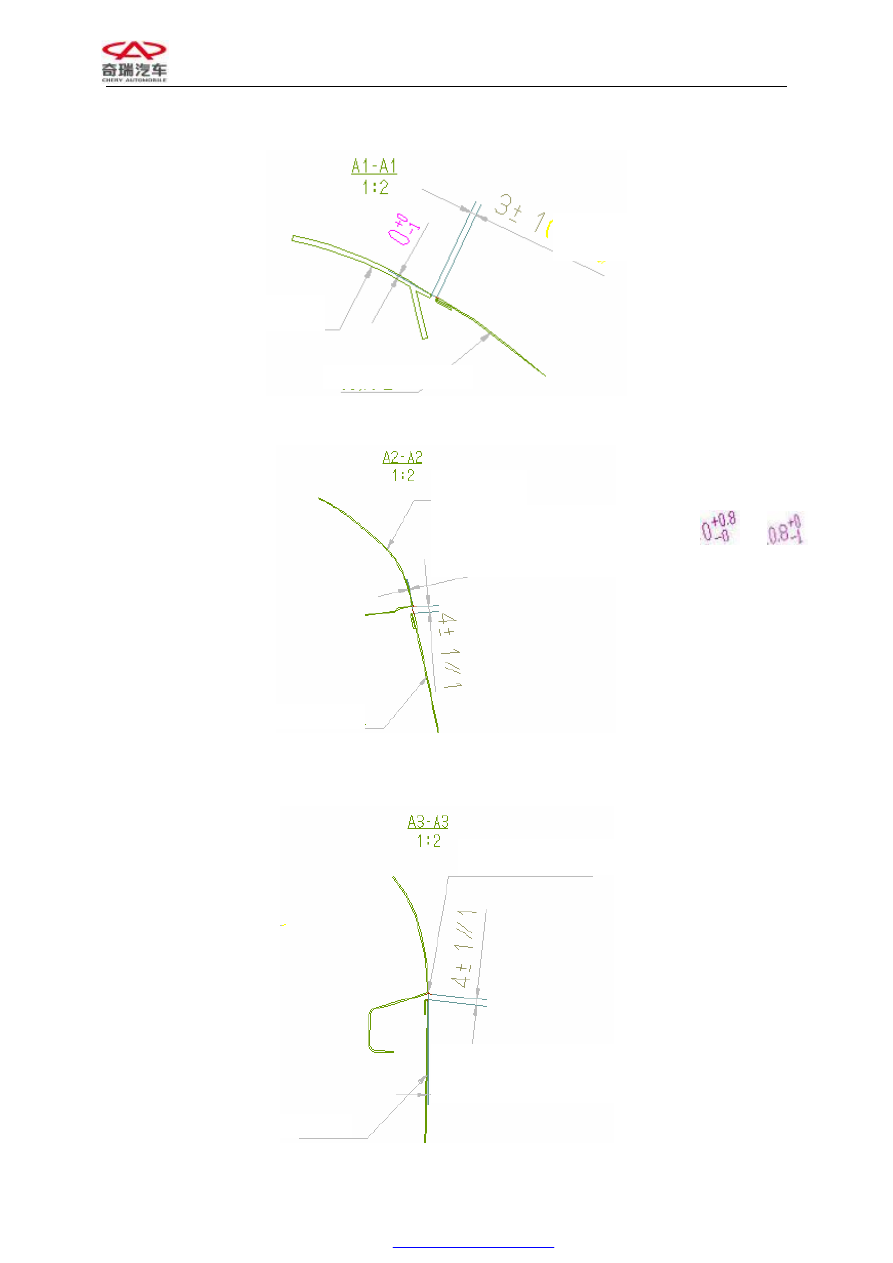

The clearance between the headlamp and the engine hood at A1-A1: 3 ± 1













The clearance between the front fender and the engine hood at A2-A2: 4 ± 1















The clearance between the luggage compartment cover and the side panel (on rear fender) at
A3-A3:4 ± 1

Parallelism

Headlamp

Engine Hood

Side Panel (on Rear Fender)

Luggage

From d to e and descend from 6.7 ± 1 to 0.5 ± 1

0.5± 1 (from e to f)

Engine Hood

Front Fender

From o to o and the value increased from

  to



From b to c and the value increased from 0.8±1 to 2.4±1

Chery Service Manual for A520                  Body Dimension and Accessories



17

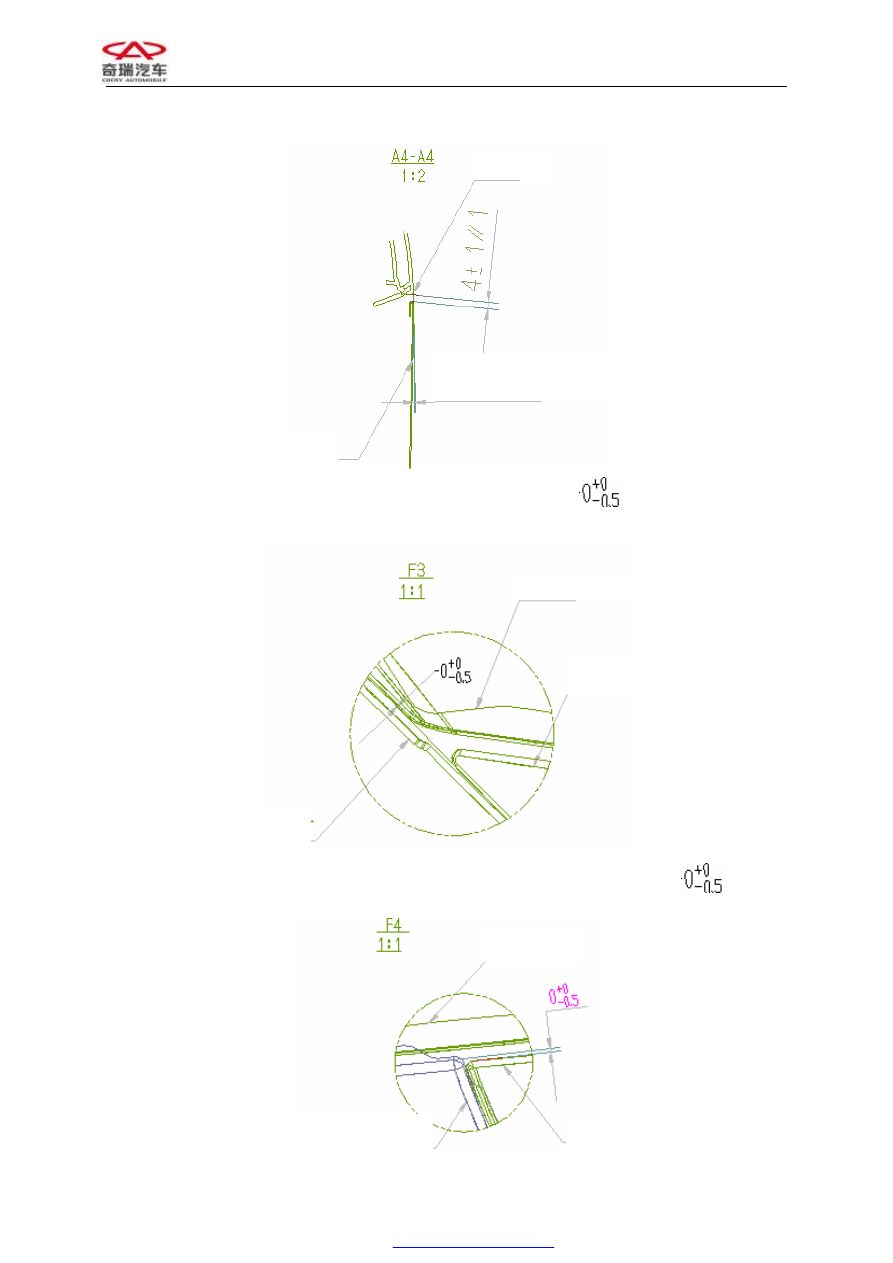

The clearance between the tail light and the luggage compartment cover at A4-A4: 4 ± 1
















The clearance between the headlamp and the engine hood at F3:


















The clearance between the tail light and the luggage compartment cover at F4:



Tail Light

Luggage

0.5 ± 1 (From f to g)
From g to h and descend from 0.5 ± 1 to 0 ± 1

Engine Hood

Front Fender

Headlamp

Luggage

Side Panel (on Rear Fender)

Tail Light

Chery Service Manual for A520                  Body Dimension and Accessories



18

Rear view

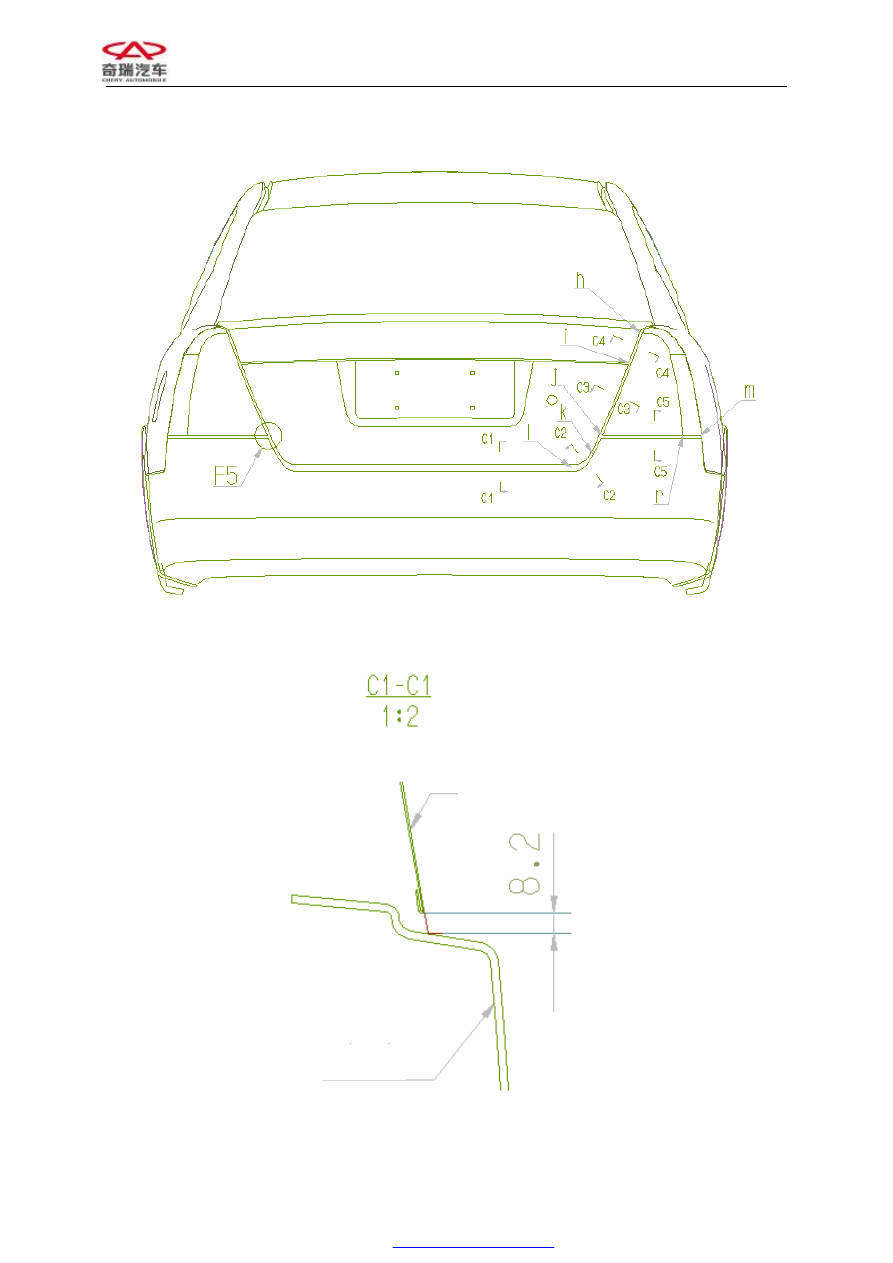

The clearance between the rear bumper and the luggage compartment cover at C1-C1: 8.2

Luggage

Rear Bumper
