Chery Fora (Elara A520). Manual - part 10

Chery Service Manual for A520                  Body Dimension and Accessories



7

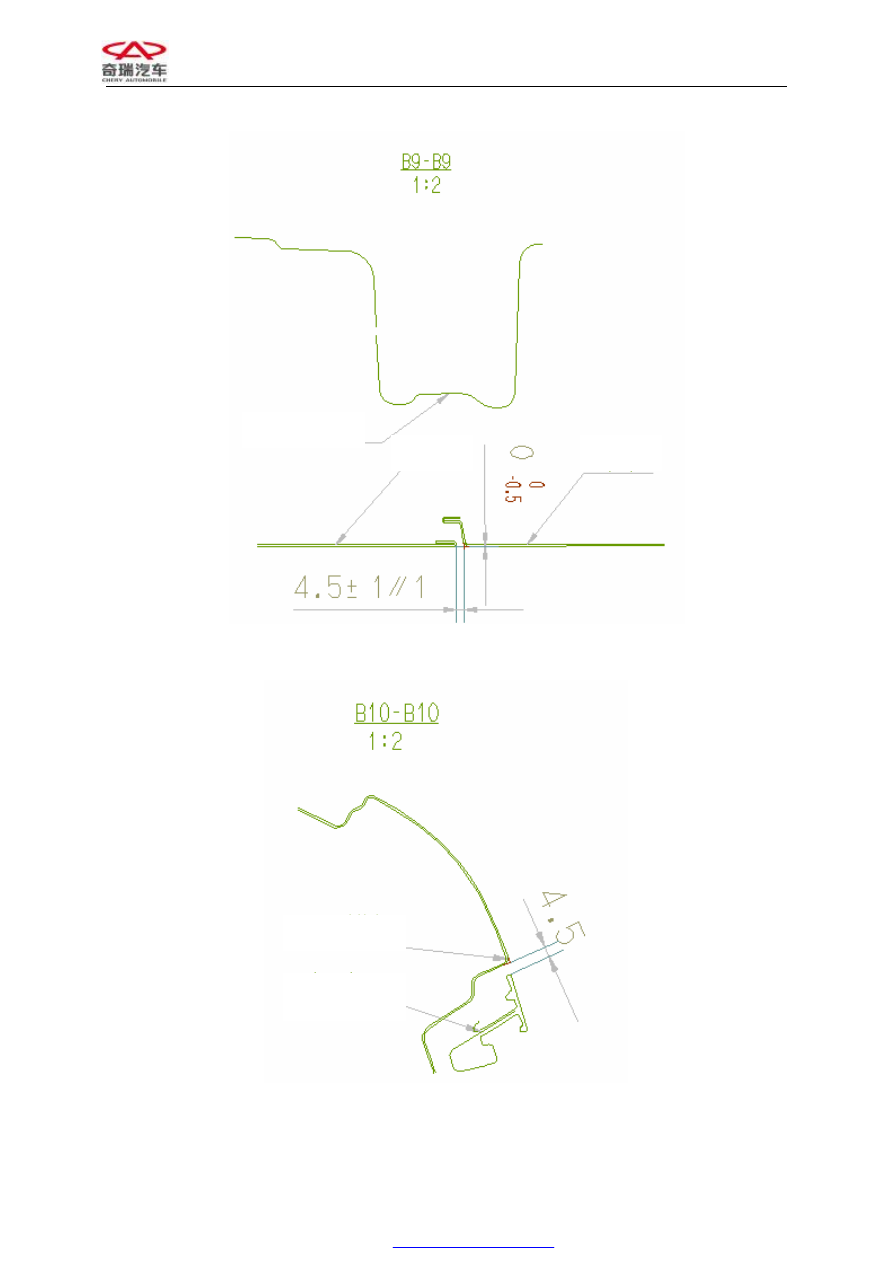

The clearance between the front door and the rear door at B9-B9: 4.5 ± 1























The clearance between the rear door frame and the side panel at B10-B10: 4.5

Side Panel

Front Door

Rear Door

Side Panel

Rear Door Frame

Chery Service Manual for A520                  Body Dimension and Accessories



8

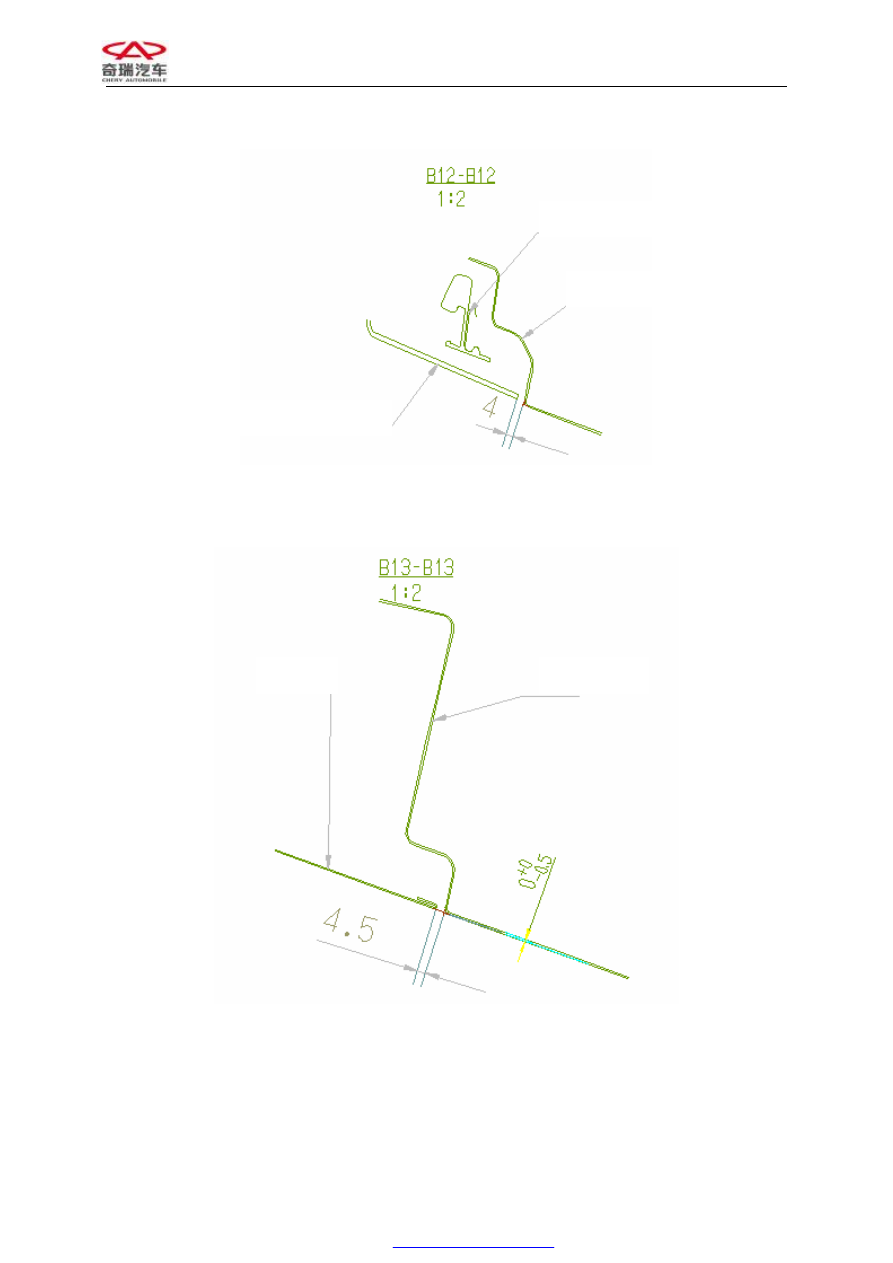

The clearance between the rear trim panel of the rear door and the side panel at B12-B12: 4


















The clearance between the rear door and the side panel at B13-B13: 4.5

Rear Door Frame

Side Panel

Rear Trim Panel of the Rear Door

Rear Door

Side Panel

Chery Service Manual for A520                  Body Dimension and Accessories



9

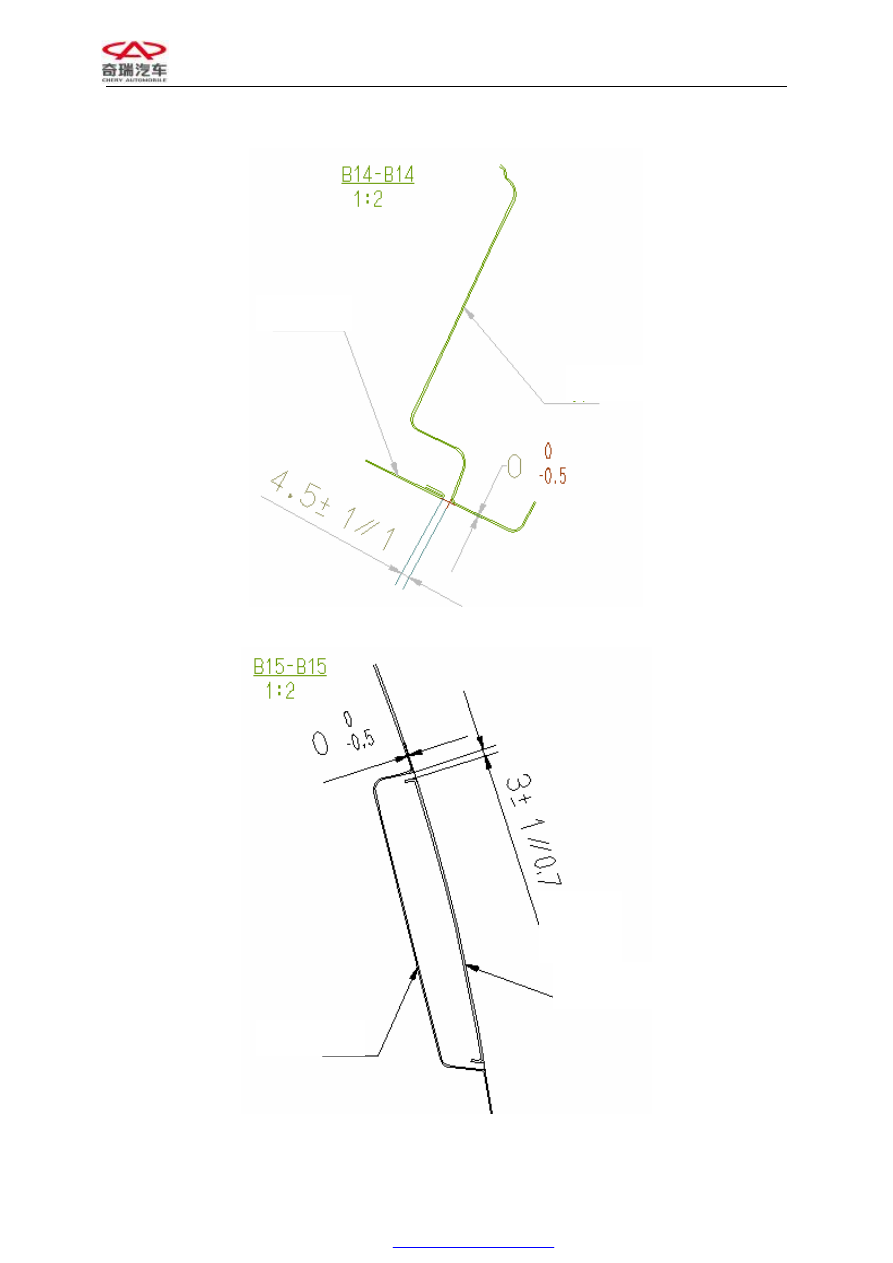

The clearance between the rear door and the side panel at B14-B14: 4.5 ± 1






















The clearance between the fuel filler opening cover and the side panel at B15-B15: 3 ± 1

Rear Door

Side Panel

Side Panel

Fuel Filler Opening Cover

Peripheral

Chery Service Manual for A520                  Body Dimension and Accessories



10

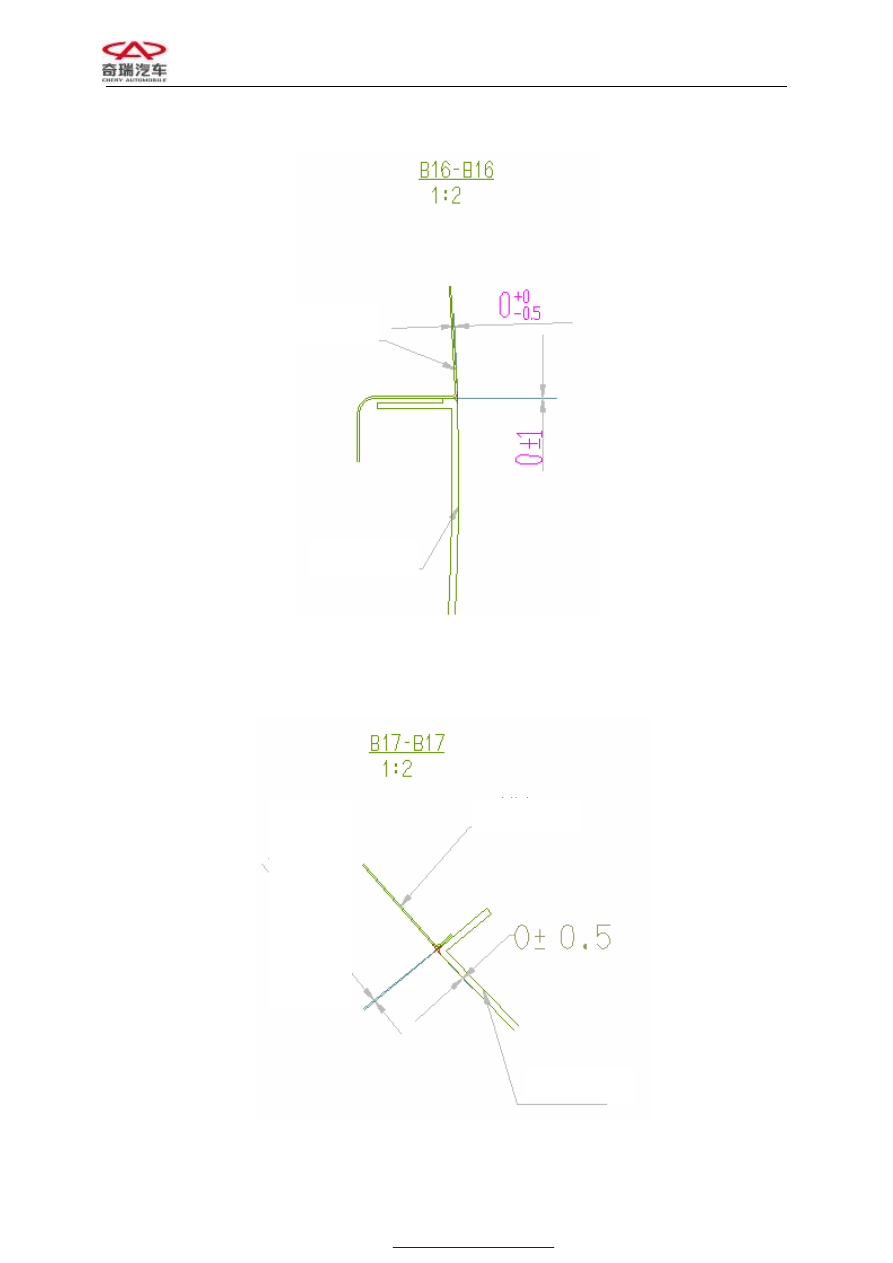

The clearance between the rear bumper and the side panel at B16-B16: 0 ± 1
























The clearance between the rear bumper and the side panel at B17-B17: 0±0.5

Side Panel

Rear Bumper

Side Panel

Rear Bumper
